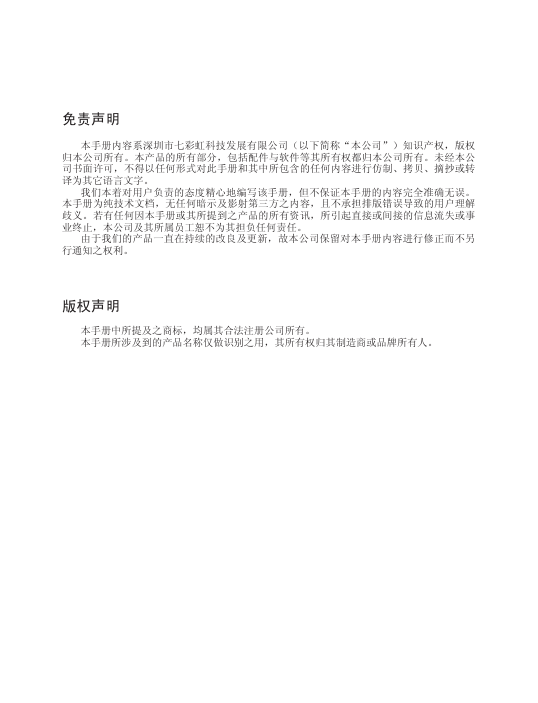

免责声明本手册内容系深圳市七彩虹科技发展有限公司（以下简称“本公司”）知识产权，版权归本公司所有。本产品的所有部分，包括配件与软件等其所有权都归本公司所有。未经本公司书面许可，不得以任何形式对此手册和其中所包含的任何内容进行仿制、拷贝、摘抄或转译为其它语言文字。我们本着对用户负责的态度精心地编写该手册，但不保证本手册的内容完全准确无误。本手册为纯技术文档，无任何暗示及影射第三方之内容，且不承担排版错误导致的用户理解歧义。若有任何因本手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。由于我们的产品一直在持续的改良及更新，故本公司保留对本手册内容进行修正而不另行通知之权利。版权声明本手册中所提及之商标，均属其合法注册公司所有。本手册所涉及到的产品名称仅做识别之用，其所有权归其制造商或品牌所有人。

目录安全说明 ...................................................................................................28 使用电源 ...................................................................................................28 第1章产品综述 ..........................................................................................29 1.1 包装清单.........................................................................................................29 1.2 规格 ...............................................................................................................30 1.3 外观介绍.........................................................................................................31 俯视图 ...........................................................................................................31 底视图 ...........................................................................................................32 左视图 ...........................................................................................................33 右视图 ...........................................................................................................33 1.4 使用您的电脑 ..................................................................................................34 电池的安装与取出 ...........................................................................................34 接上电源 ........................................................................................................35 使用3G卡 .......................................................................................................35 开机 ...............................................................................................................36 关机 ...............................................................................................................36 触控/状态指示灯 .............................................................................................37 触摸板 ...........................................................................................................38 使用键盘 ........................................................................................................40 第2章驱动安装及软件应用介绍 ...................................................................41 驱动安装 ..............................................................................................................41 网络连接设置........................................................................................................43 无线网络连接设置 ...........................................................................................43 第3章 BIOS设置 .........................................................................................44 3.1 需要设定BIOS的时机 .......................................................................................44 3.2 进入BIOS设定程序...........................................................................................44 3.3 控制键位.........................................................................................................44 3.4 启动顺序设置菜单 ...........................................................................................44 3.5 BIOS菜单 ........................................................................................................45 3.5.1 Main(BIOS主菜单）................................................................................45 3.5.2 Advanced setting(高级BIOS功能设置).......................................................45 3.5.3 Chipset (芯片组设置)..............................................................................46 3.5.4 Boot (启动设置) .....................................................................................46 3.5.5 Security (安全设置) ................................................................................47 3.5.6 Exit (离开BIOS设置程序) .........................................................................48

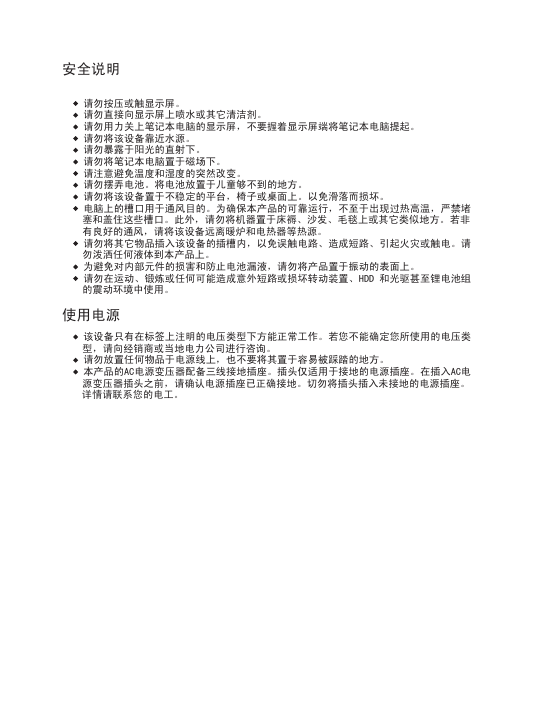

安全说明・请勿按压或触显示屏。・请勿直接向显示屏上喷水或其它清洁剂。・请勿用力关上笔记本电脑的显示屏，不要握着显示屏端将笔记本电脑提起。・请勿将该设备靠近水源。・请勿暴露于阳光的直射下。・请勿将笔记本电脑置于磁场下。・请注意避免温度和湿度的突然改变。・请勿摆弄电池。将电池放置于儿童够不到的地方。・请勿将该设备置于不稳定的平台，椅子或桌面上。以免滑落而损坏。・电脑上的槽口用于通风目的。为确保本产品的可靠运行，不至于出现过热高温，严禁堵塞和盖住这些槽口。此外，请勿将机器置于床褥、沙发、毛毯上或其它类似地方。若非有良好的通风，请将该设备远离暖炉和电热器等热源。・请勿将其它物品插入该设备的插槽内，以免误触电路、造成短路、引起火灾或触电。请勿泼洒任何液体到本产品上。・为避免对内部元件的损害和防止电池漏液，请勿将产品置于振动的表面上。・请勿在运动、锻炼或任何可能造成意外短路或损坏转动装置、HDD 和光驱甚至锂电池组的震动环境中使用。使用电源・该设备只有在标签上注明的电压类型下方能正常工作。若您不能确定您所使用的电压类型，请向经销商或当地电力公司进行咨询。・请勿放置任何物品于电源线上，也不要将其置于容易被踩踏的地方。・本产品的AC电源变压器配备三线接地插座。插头仅适用于接地的电源插座。在插入AC电源变压器插头之前，请确认电源插座已正确接地。切勿将插头插入未接地的电源插座。详情请联系您的电工。

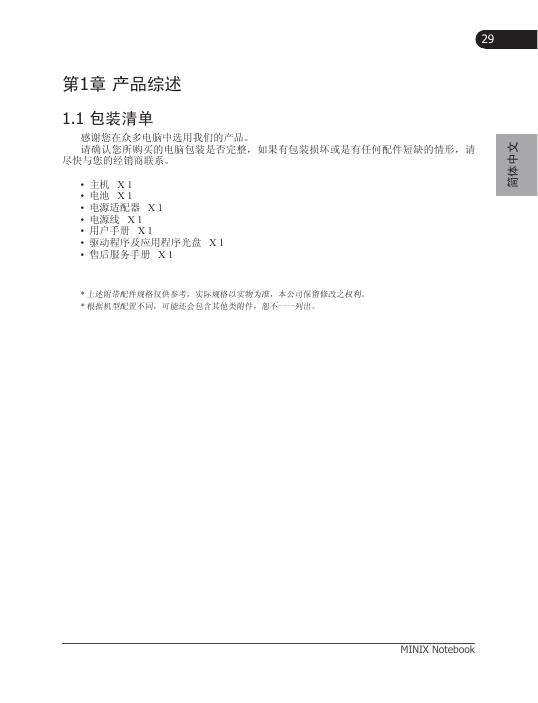

29 文中体简第1章产品综述 1.1 包装清单感谢您在众多电脑中选用我们的产品。请确认您所购买的电脑包装是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。 • 主机 X 1 • 电池 X 1 • 电源适配器 X 1 • 电源线 X 1 • 用户手册 X 1 • 驱动程序及应用程序光盘 X 1 • 售后服务手册 X 1 * 上述附带配件规格仅供参考，实际规格以实物为准，本公司保留修改之权利。 * 根据机型配置不同，可能还会包含其他类附件，恕不一一列出。 MINIX Notebook

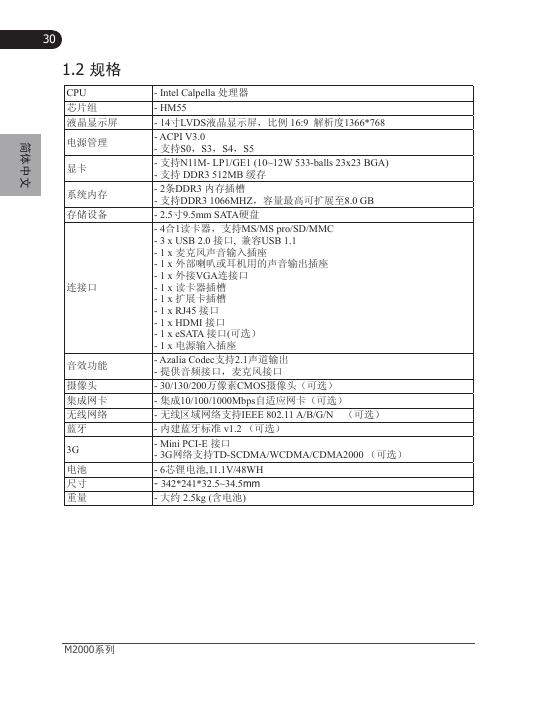

- Intel Calpella 处理器 - HM55 - 14寸LVDS液晶显示屏，比例 16:9 解析度1366*768 - ACPI V3.0 - 支持S0，S3，S4，S5 - 支持N11M- LP1/GE1 (10~12W 533-balls 23x23 BGA) - 支持 DDR3 512MB 缓存 - 2条DDR3 内存插槽 - 支持DDR3 1066MHZ，容量最高可扩展至8.0 GB - 2.5寸9.5mm SATA硬盘 - 4合1读卡器，支持MS/MS pro/SD/MMC - 3 x USB 2.0 接口, 兼容USB 1.1 - 1 x 麦克风声音输入插座 - 1 x 外部喇叭或耳机用的声音输出插座 - 1 x 外接VGA连接口 - 1 x 读卡器插槽 - 1 x 扩展卡插槽 - 1 x RJ45 接口 - 1 x HDMI 接口 - 1 x eSATA 接口(可选） - 1 x 电源输入插座 - Azalia Codec支持2.1声道输出 - 提供音频接口，麦克风接口 - 30/130/200万像素CMOS摄像头（可选） - 集成10/100/1000Mbps自适应网卡（可选） - 无线区域网络支持IEEE 802.11 A/B/G/N （可选） - 内建蓝牙标准 v1.2 （可选） - Mini PCI-E 接口 - 3G网络支持TD-SCDMA/WCDMA/CDMA2000 （可选） - 6芯锂电池,11.1V/48WH - 342*241*32.5~34.5mm - 大约 2.5kg (含电池) 30 简体中文 1.2 规格 CPU 芯片组液晶显示屏电源管理显卡系统内存存储设备连接口音效功能摄像头集成网卡无线网络蓝牙 3G 电池尺寸重量 M2000系列

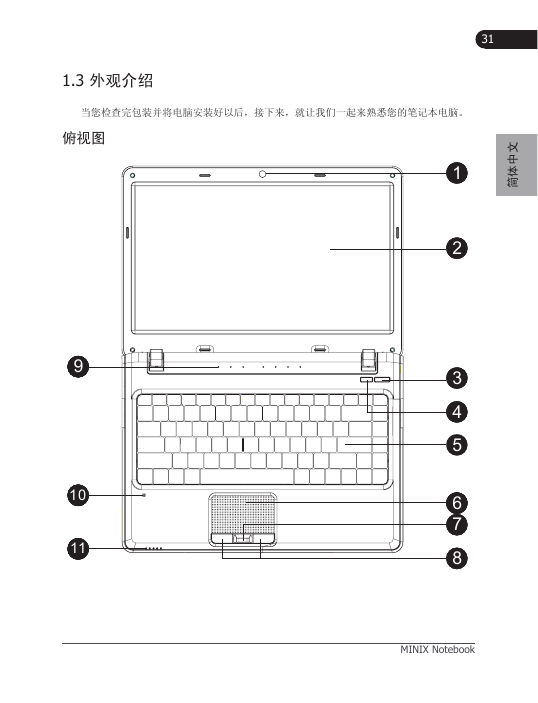

31 文中体简 1.3 外观介绍当您检查完包装并将电脑安装好以后，接下来，就让我们一起来熟悉您的笔记本电脑。俯视图 11 12 13 14 5 1616 17 18 1619 16110 16111 MINIX Notebook

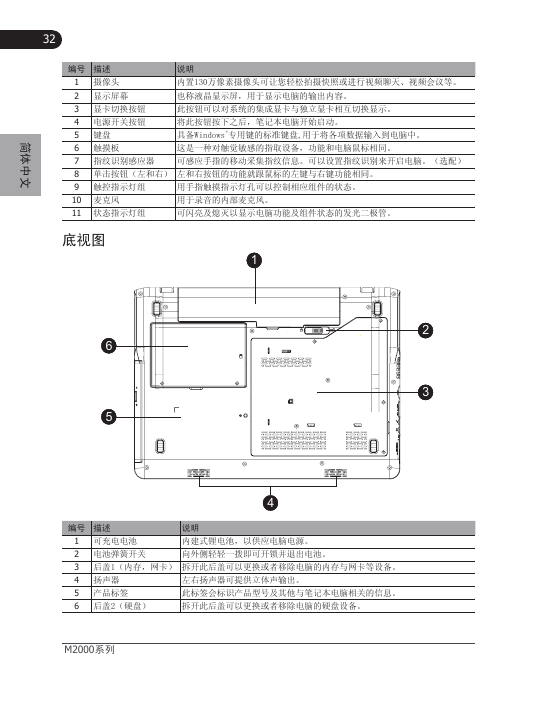

32 简体中文编号描述说明内置130万像素摄像头可让您轻松拍摄快照或进行视频聊天、视频会议等。可感应手指的移动采集指纹信息。可以设置指纹识别来开启电脑。（选配）也称液晶显示屏，用于显示电脑的输出内容。此按钮可以对系统的集成显卡与独立显卡相互切换显示。将此按钮按下之后，笔记本电脑开始启动。具备Windows®专用键的标准键盘,用于将各项数据输入到电脑中。这是一种对触觉敏感的指取设备，功能和电脑鼠标相同。 1 摄像头 2 显示屏幕 3 显卡切换按钮 4 电源开关按钮 5 键盘 6 触摸板 7 指纹识别感应器 8 单击按钮（左和右）左和右按钮的功能就跟鼠标的左键与右键功能相同。 9 触控指示灯组 10 麦克风 11 状态指示灯组用手指触摸指示灯孔可以控制相应组件的状态。用于录音的内部麦克风。可闪亮及熄灭以显示电脑功能及组件状态的发光二极管。底视图 16 15 编号描述说明 11 14 12 13 内建式锂电池，以供应电脑电源。向外侧轻轻一拨即可开锁并退出电池。 1 可充电电池 2 电池弹簧开关 3 后盖1（内存，网卡）拆开此后盖可以更换或者移除电脑的内存与网卡等设备。 4 扬声器 5 产品标签 6 后盖2（硬盘）左右扬声器可提供立体声输出。此标签会标识产品型号及其他与笔记本电脑相关的信息。拆开此后盖可以更换或者移除电脑的硬盘设备。 M2000系列
