实验项目名称：电脑配件库存数据库管理系统设计

实验题目与要求

1.需求分析

1.1 用户需求概述

1.2 数据需求

2. 概念设计内容

2.1 概念设计综述

2.2 概念模型

3.数据库逻辑设计

3.1 逻辑设计综述

3.2 关系模型

4. 物理结构设计阶段

5. 实施阶段

5.1数据库建立

5.2数据操作

实验项目名称：电脑配件库存数据库管理系统设计实验题目与要求设计实现一个电脑配件库存管理系统，加深对数据库建模、设计的理解，从而提高数据分析、建模与数据库设计的能力。 1. 需求分析 1.1 用户需求概述这个是电脑配件库存管理系统，目的是让人轻松的管理配件情况，所以应该有个保存配件信息的地方，保存库存情况，管理配件出库入库的信息。 1.用户需要能够修改电脑配件的信息 2.配件入库当有配件要出仓库是，执行此功能 3.配件出库当有配件要从仓库出来是，执行此功能 4.配件卖出当有配件卖出时，执行此功能 5.配件供应当有配件供应，执行此功能 6.修改各种信息 1.2 数据需求系统需求可概括如下： 1) 库存管理：每天入库、出库处理结束后，仓库管理员将根据入库登记表和出库登记表对配件分别进行累计，并将累计结果填入库存账务，如果某些货物超量或者不足时进行预警，并及时调配货物。 2) 供应管理：生产商将供应货物连同填好的入库单一起送到仓库，仓库管理员将验收供应货物，首先将货物的编号、类型、价格和数量与入库单进行核对，在核对无误后将货物按类别分类入库，并填写货物入库登记表

3) 销售管理：购货商向仓库保管员出示出库单，仓库保管员根据有效产品出库单及时付货，购货商将货物与出库单核对无误后，提取货物，同时把出库单交给仓库保管员，仓库保管员则按照出库单登记货物的出库信息。以及对应的实体集属性如下：配件：id、名称、种类、有效时间、单价仓库：id、备注、信息供应商：id、联系电话、姓名、类型、供应商号购货商：id、联系电话、姓名、类别、购货商号出库单：出库单号、出库预算、配件 ID、购货商 ID、仓库 ID 入库单：入库单号、入库预算、配件 ID、购货商 ID、仓库 ID 2. 概念设计内容 2.1 概念设计综述主要使用实体-联系模型。在电脑配件库存管理系统中，应该储存有仓库的信息，库存的信息，配件的信息，供应的信息，供应商的信息，销售量，购货商。而作为联系集的有库存，销售，供应。实体集有仓库，主码为仓库号 id,供应商主码为供应商 ID,配件主码为条形码，购货商主码为购货商 ID。

2.2 概念模型仓库管理部门的数据模型

供应数据模型销售数据模型

总关系模型 3. 数据库逻辑设计 3.1 逻辑设计综述概念设计的结果是得到一个与 DBMS 无关的概念模式，而逻辑设计的任务是把概念结构转换成数据库管理系统能处理的数据模型。概念模型向关系模型转换一般遵循如下原则：（1）一个实体型转换为一个关系模式。实体的属性就是关系的属性，实体的关键字就是关系的关键字。（2）将一个 m:n 联系转换为一个关系模式，两个相关联实体的关键字以及该联系本身的所有属性均为该关系模式的属性，其关键字为两个相关实体关键字的组合。（3）将一个 1:n 联系转换为一个关系模式或与 n 端实体对应的关系模式合并。如果为一个独立的关系模式，则两个相关联实体的关键字以及该联系本身的所有属性均为该关系模式的属性，其关键字为 n 端实体的关键字。

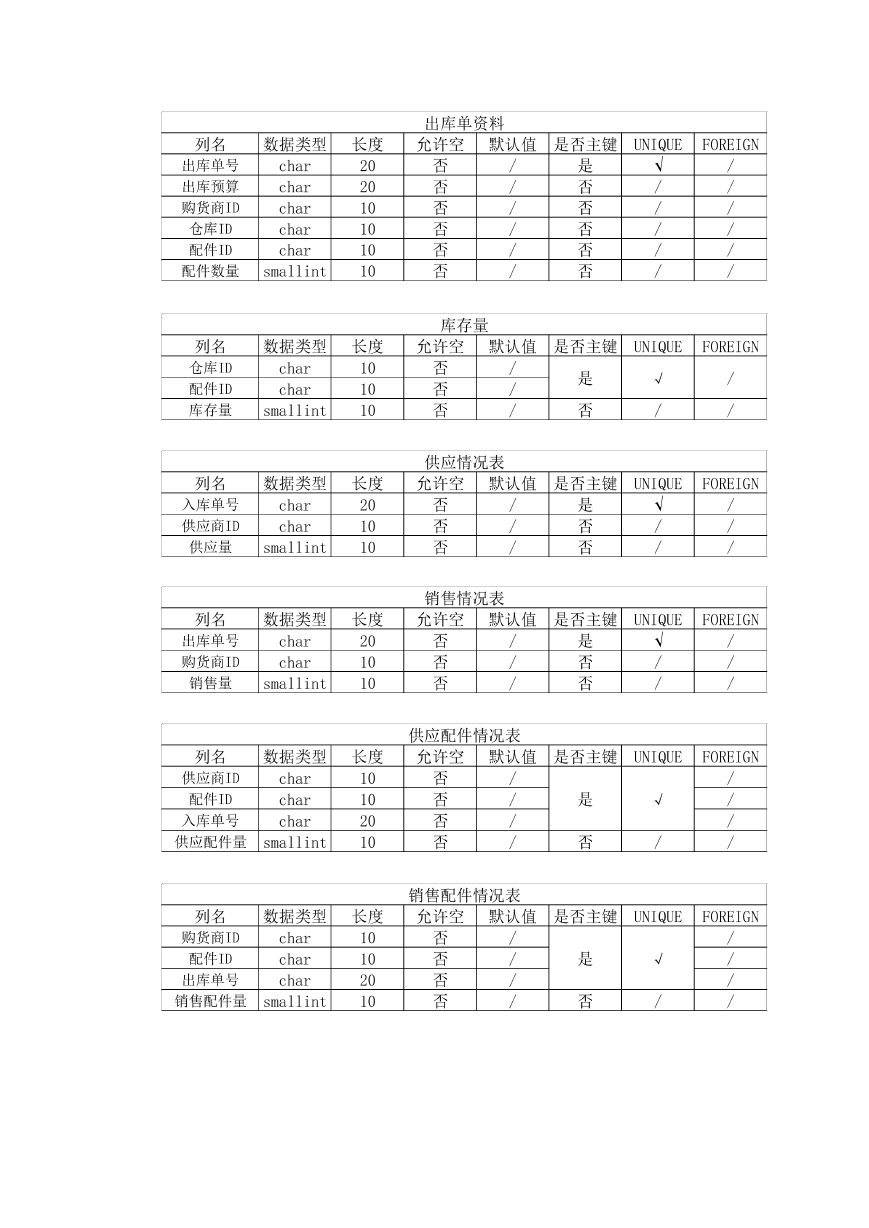

（4）将一个 1:1 联系转换为一个独立的关系模式，或与某一端实体对应的关系模式合并。如果转换成一个独立的关系模式，则两个相关联实体的关键字以及该联系本身的所有属性均为该关系模式的属性，其关键字为任一端实体的关键字。如与某一端实体对应的关系模式合并，则另一端实体的关键字，及该联系本身的所有属性均为该关系模式的属性，可选其中任一实体关键字为该关系模式的关键字。（5）多元联系构成的联系转换为一个关系模式，各实体的关键字以及该联系的所有属性合并组成该关系模式的属性，其关键字为各相关联实体关键字的组合。（6）相同关键字的关系模式可以合并为一个关系模式。（7）一元联系，可将该实体集拆分为相互联系的两个子集，再根据它们相互间不同的联系方式处理。 3.2 关系模型【详细对表结构等内容，包括表名、表结构、主键、外键、字段约束、索引等内容，最好对每一张关系表列一张表。附加信息可以在表以外说明。】遵照转换规则，将 ER 数据模型转换为关系模型：根据规则（1），六个实体对应如下六个关系模式。仓库资料（仓库 ID，仓库备注，仓库信息），主键为仓库 ID；配件资料（配件 ID，配件名称，配件类型，有效时间，配件单价），主键为配件 ID；供应商资料（供应商 ID，供应商姓名，供应商地址，供应商电话，供应商账号），主键为供应商 ID；购货商资料（购货商 ID，购货商姓名，购货商地址，购货商电话，购货商账号），主键为购货商 ID；入库单资料（入库单号，入库预算，供应商 ID 仓库 ID，配件 ID，配件数量），主键为入库单号；出库单号（出库单号，出库预算，购货商 ID，仓库 ID，配件 ID，配件数量），主键为出库单号。根据规则（2），仓库与配件之间存在多对多的联系，对应的关系模式如下：库存量（仓库 ID，配件 ID，库存量），主键为仓库 ID 与配件 ID 的组合。根据规则（3），入库单与供应商，出库单与购货商实体之间均存在一对多的二元联系，对应的关系模式如下：供应情况表（入库单号，供应商 ID，供应量），主键为入库单号；销售情况表（出库单号，购货商 ID、销售量），主键为出库单号。根据规则（5），供应商、入库单与配件三实体间的三元联系，对应的关系模型如下：供应配件情况表（供应商 ID，配件 ID，入库单号，供应配件量），主键为供应商 ID、配件 ID 与入库单号的组合。同理根据规则（5），购货商、出库单与配件三实体间的三元联系，对应的关系模型如下：销售配件情况表（购货商 ID，配件 ID，出库单号，销售配件量），主键为购货商 ID、配件 ID 与出库单号的组合。根据以上规则做信息和约束表，如下图：
