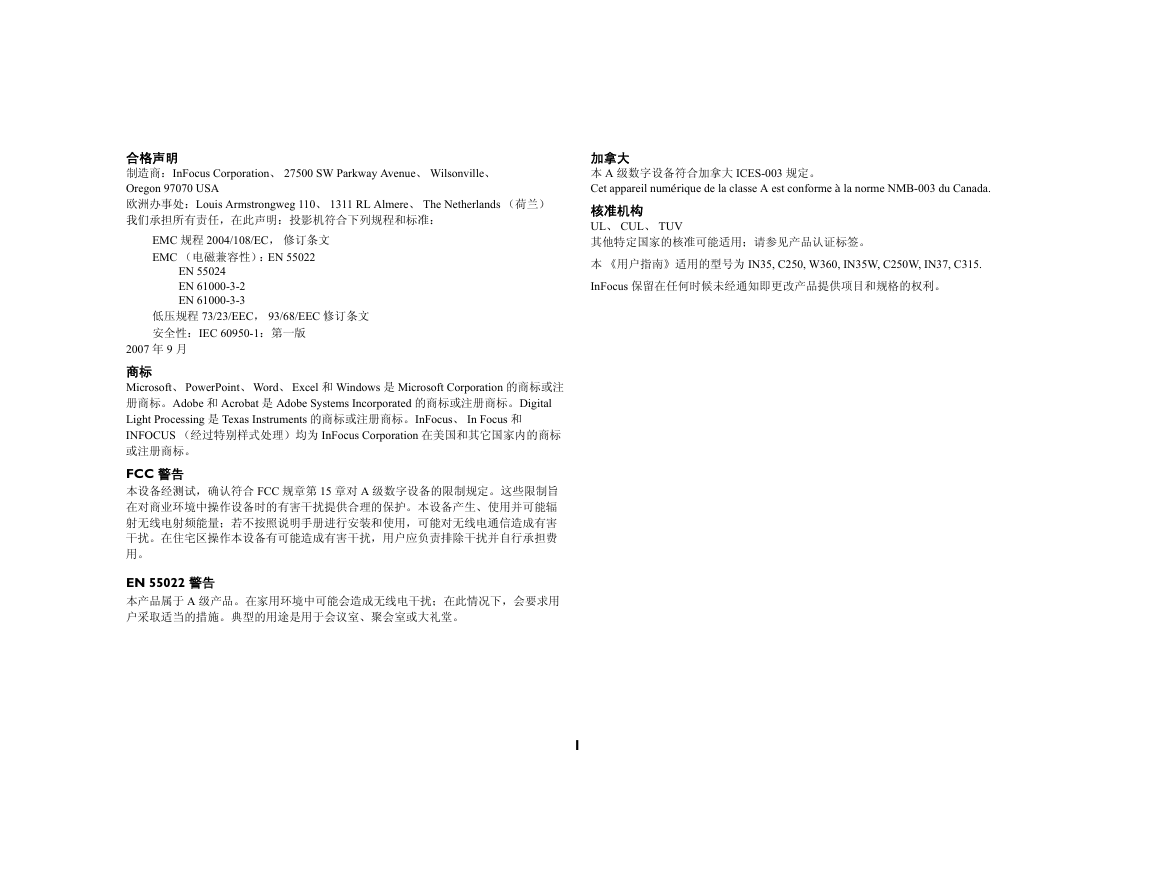

加拿大本 A 级数字设备符合加拿大 ICES-003 规定。 Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada. 核准机构 UL、 CUL、 TUV 其他特定国家的核准可能适用；请参见产品认证标签。本《用户指南》适用的型号为 IN35, C250, W360, IN35W, C250W, IN37, C315. InFocus 保留在任何时候未经通知即更改产品提供项目和规格的权利。合格声明制造商： InFocus Corporation、 27500 SW Parkway Avenue、 Wilsonville、 Oregon 97070 USA 欧洲办事处： Louis Armstrongweg 110、 1311 RL Almere、 The Netherlands （荷兰）我们承担所有责任，在此声明：投影机符合下列规程和标准： EMC 规程 2004/108/EC，修订条文 EMC （电磁兼容性）：EN 55022 EN 55024 EN 61000-3-2 EN 61000-3-3 低压规程 73/23/EEC， 93/68/EEC 修订条文安全性： IEC 60950-1：第一版 2007 年 9 月商标 Microsoft、 PowerPoint、 Word、 Excel 和 Windows 是 Microsoft Corporation 的商标或注册商标。 Adobe 和 Acrobat 是 Adobe Systems Incorporated 的商标或注册商标。 Digital Light Processing 是 Texas Instruments 的商标或注册商标。 InFocus、 In Focus 和 INFOCUS （经过特别样式处理）均为 InFocus Corporation 在美国和其它国家内的商标或注册商标。 FCC 警告本设备经测试，确认符合 FCC 规章第 15 章对 A 级数字设备的限制规定。这些限制旨在对商业环境中操作设备时的有害干扰提供合理的保护。本设备产生、使用并可能辐射无线电射频能量；若不按照说明手册进行安装和使用，可能对无线电通信造成有害干扰。在住宅区操作本设备有可能造成有害干扰，用户应负责排除干扰并自行承担费用。 EN 55022 警告本产品属于 A 级产品。在家用环境中可能会造成无线电干扰；在此情况下，会要求用户采取适当的措施。典型的用途是用于会议室、聚会室或大礼堂。 1

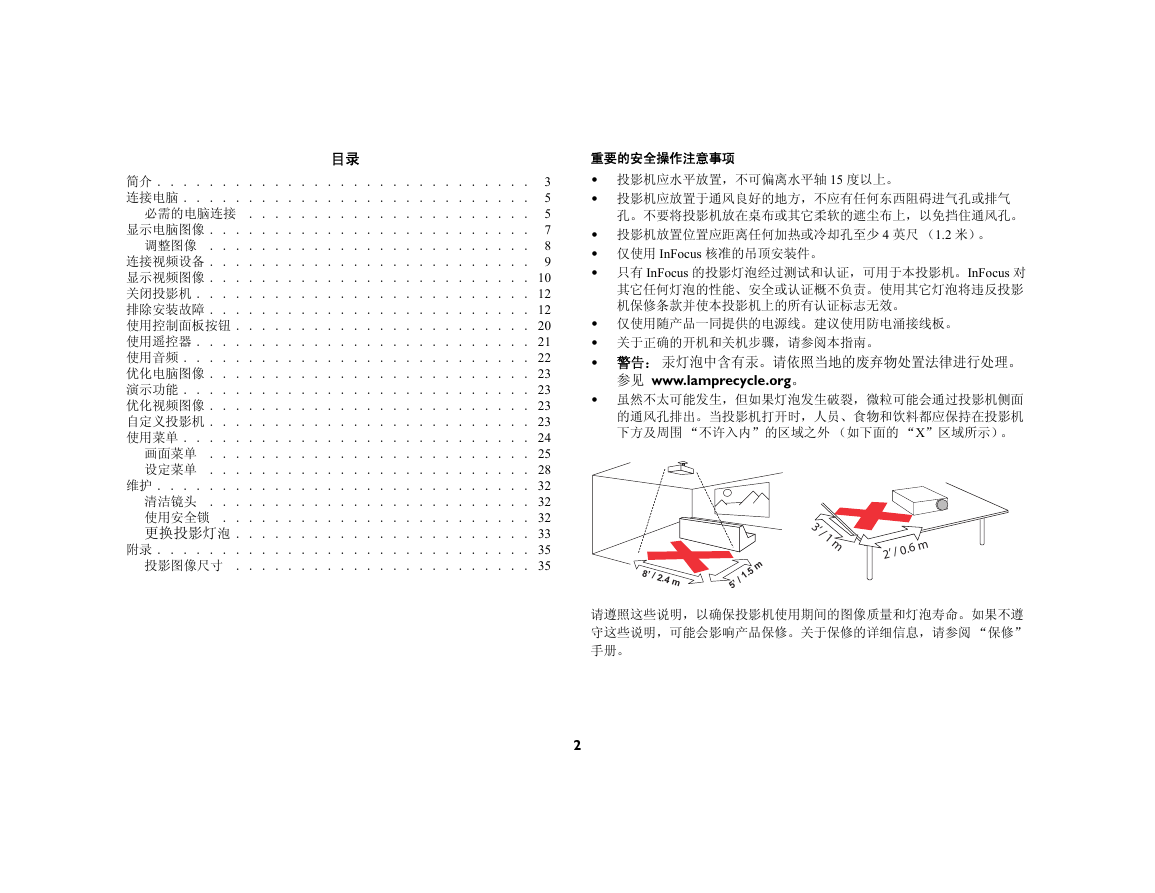

目录 3 简介 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 连接电脑 . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 必需的电脑连接 . . . . . . . . . . . . . . . . . . . . . . 7 显示电脑图像 . . . . . . . . . . . . . . . . . . . . . . . . . 8 调整图像 . . . . . . . . . . . . . . . . . . . . . . . . . 9 连接视频设备 . . . . . . . . . . . . . . . . . . . . . . . . . 显示视频图像 . . . . . . . . . . . . . . . . . . . . . . . . . 10 关闭投影机 . . . . . . . . . . . . . . . . . . . . . . . . . . 12 排除安装故障 . . . . . . . . . . . . . . . . . . . . . . . . . 12 使用控制面板按钮 . . . . . . . . . . . . . . . . . . . . . . . 20 使用遥控器 . . . . . . . . . . . . . . . . . . . . . . . . . . 21 使用音频 . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 优化电脑图像 . . . . . . . . . . . . . . . . . . . . . . . . . 23 演示功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 优化视频图像 . . . . . . . . . . . . . . . . . . . . . . . . . 23 自定义投影机 . . . . . . . . . . . . . . . . . . . . . . . . . 23 使用菜单 . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 画面菜单 . . . . . . . . . . . . . . . . . . . . . . . . . 25 设定菜单 . . . . . . . . . . . . . . . . . . . . . . . . . 28 维护 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 清洁镜头 . . . . . . . . . . . . . . . . . . . . . . . . . 32 使用安全锁 . . . . . . . . . . . . . . . . . . . . . . . . 32 更换投影灯泡 . . . . . . . . . . . . . . . . . . . . . . . 33 附录 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 投影图像尺寸 . . . . . . . . . . . . . . . . . . . . . . . 35 重要的安全操作注意事项 • 投影机应水平放置，不可偏离水平轴 15 度以上。 • 投影机应放置于通风良好的地方，不应有任何东西阻碍进气孔或排气孔。不要将投影机放在桌布或其它柔软的遮尘布上，以免挡住通风孔。 • 投影机放置位置应距离任何加热或冷却孔至少 4 英尺（1.2 米）。 • 仅使用 InFocus 核准的吊顶安装件。 • 只有 InFocus 的投影灯泡经过测试和认证，可用于本投影机。 InFocus 对其它任何灯泡的性能、安全或认证概不负责。使用其它灯泡将违反投影机保修条款并使本投影机上的所有认证标志无效。 • 仅使用随产品一同提供的电源线。建议使用防电涌接线板。 • 关于正确的开机和关机步骤，请参阅本指南。 • 警告：汞灯泡中含有汞。请依照当地的废弃物处置法律进行处理。参见 www.lamprecycle.org。 • 虽然不太可能发生，但如果灯泡发生破裂，微粒可能会通过投影机侧面的通风孔排出。当投影机打开时，人员、食物和饮料都应保持在投影机下方及周围 “不许入内”的区域之外（如下面的 “X”区域所示）。 3’ / 1 m 0 . 6 m / 2 ’ 8’/2.4 m m 5 ’ / 1 . 5 请遵照这些说明，以确保投影机使用期间的图像质量和灯泡寿命。如果不遵守这些说明，可能会影响产品保修。关于保修的详细信息，请参阅 “保修” 手册。 2

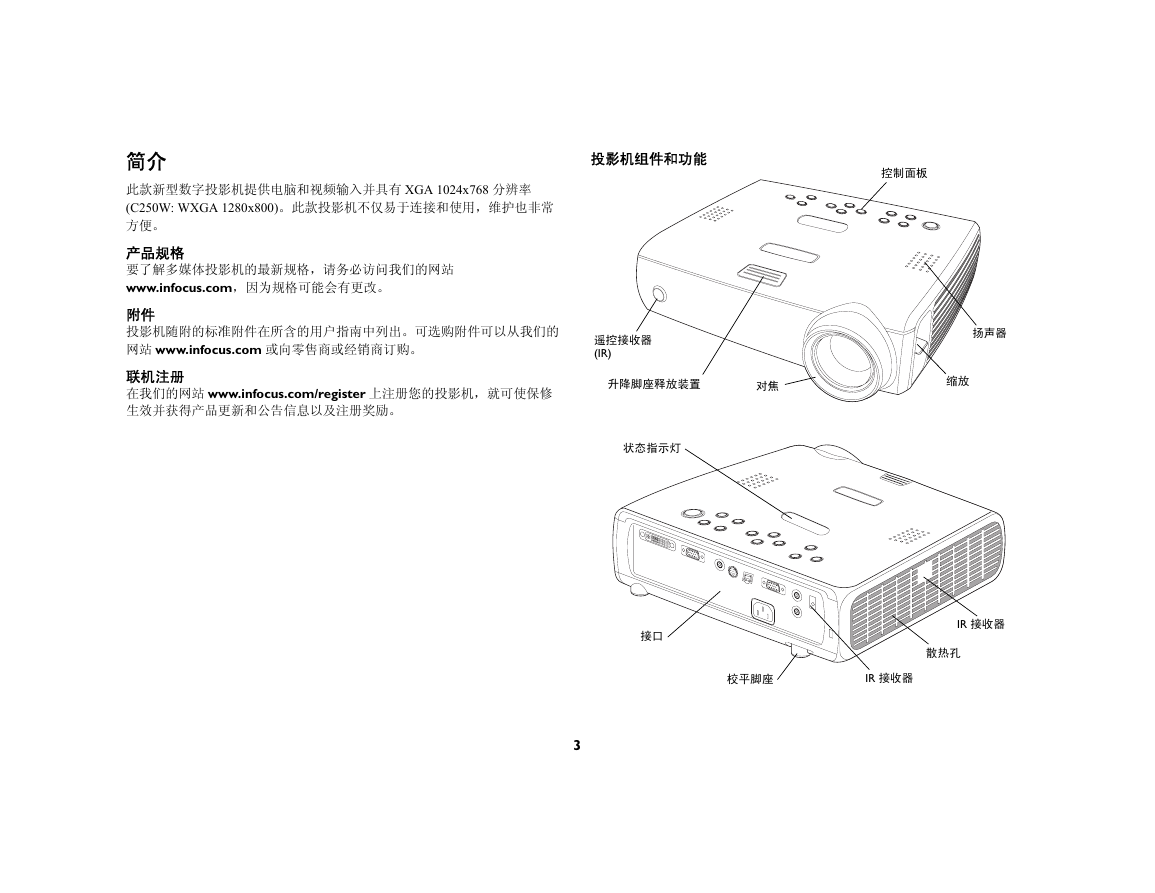

简介此款新型数字投影机提供电脑和视频输入并具有 XGA 1024x768 分辨率 (C250W: WXGA 1280x800)。此款投影机不仅易于连接和使用，维护也非常方便。产品规格要了解多媒体投影机的最新规格，请务必访问我们的网站 www.infocus.com，因为规格可能会有更改。投影机组件和功能控制面板附件投影机随附的标准附件在所含的用户指南中列出。可选购附件可以从我们的网站 www.infocus.com 或向零售商或经销商订购。遥控接收器 (IR) 联机注册在我们的网站 www.infocus.com/register 上注册您的投影机，就可使保修生效并获得产品更新和公告信息以及注册奖励。升降脚座释放装置对焦扬声器缩放状态指示灯接口 3 IR 接收器散热孔校平脚座 IR 接收器

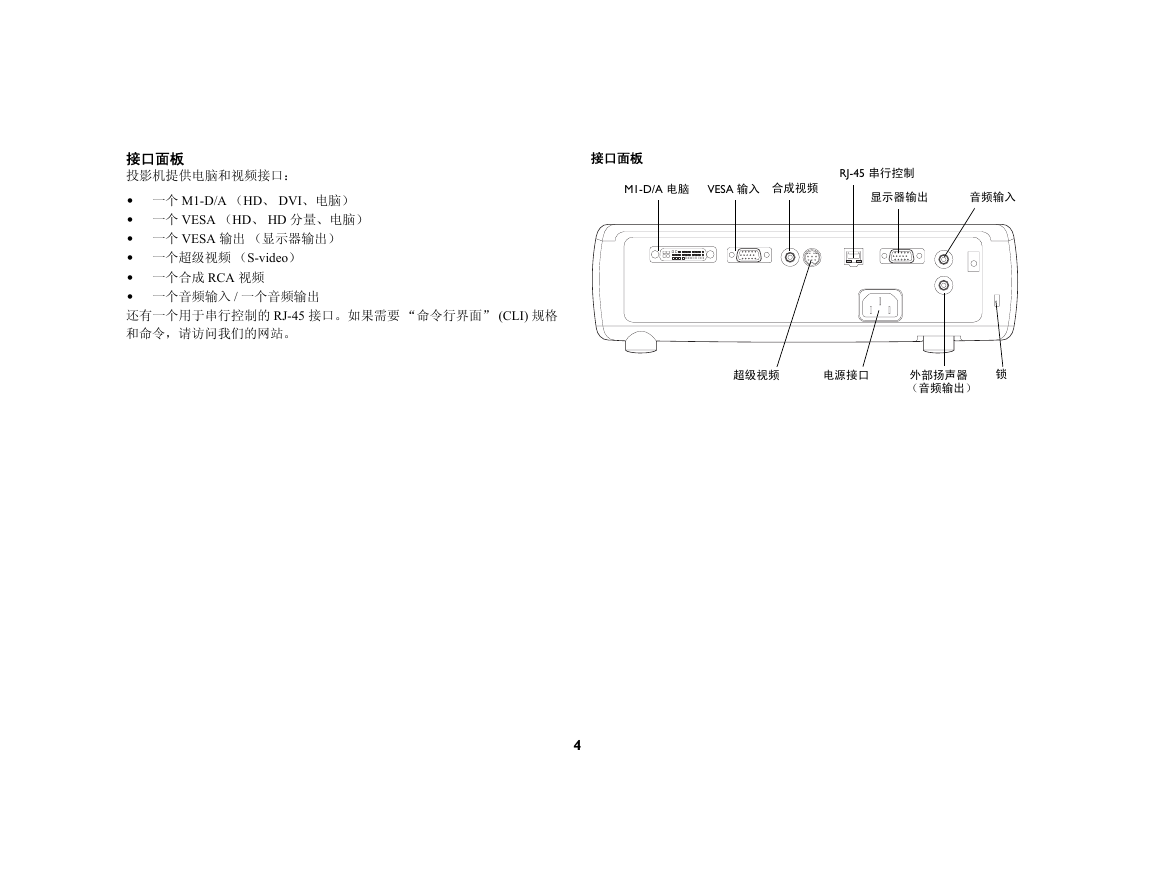

接口面板投影机提供电脑和视频接口： • 一个 M1-D/A （HD、 DVI、电脑） • 一个 VESA （HD、 HD 分量、电脑） • 一个 VESA 输出（显示器输出） • 一个超级视频（S-video） • 一个合成 RCA 视频 • 一个音频输入 / 一个音频输出还有一个用于串行控制的 RJ-45 接口。如果需要 “命令行界面” (CLI) 规格和命令，请访问我们的网站。接口面板 M1-D/A 电脑 VESA 输入合成视频 RJ-45 串行控制显示器输出音频输入超级视频电源接口外部扬声器（音频输出）锁 4

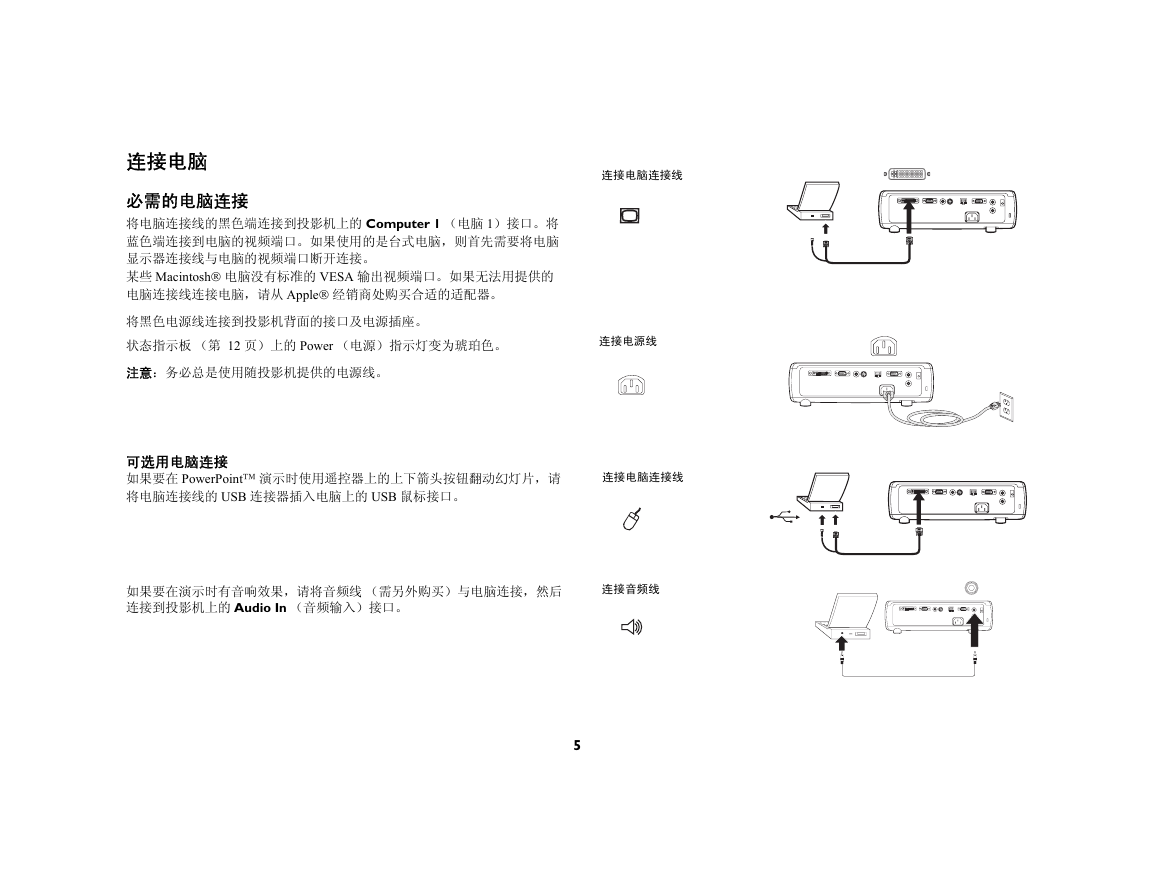

连接电脑连接电脑连接线必需的电脑连接将电脑连接线的黑色端连接到投影机上的 Computer 1 （电脑 1）接口。将蓝色端连接到电脑的视频端口。如果使用的是台式电脑，则首先需要将电脑显示器连接线与电脑的视频端口断开连接。某些 Macintosh 电脑没有标准的 VESA 输出视频端口。如果无法用提供的电脑连接线连接电脑，请从 Apple 经销商处购买合适的适配器。将黑色电源线连接到投影机背面的接口及电源插座。状态指示板（第 12 页）上的 Power （电源）指示灯变为琥珀色。连接电源线注意：务必总是使用随投影机提供的电源线。可选用电脑连接如果要在 PowerPoint™ 演示时使用遥控器上的上下箭头按钮翻动幻灯片，请将电脑连接线的 USB 连接器插入电脑上的 USB 鼠标接口。连接电脑连接线如果要在演示时有音响效果，请将音频线（需另外购买）与电脑连接，然后连接到投影机上的 Audio In （音频输入）接口。连接音频线 5

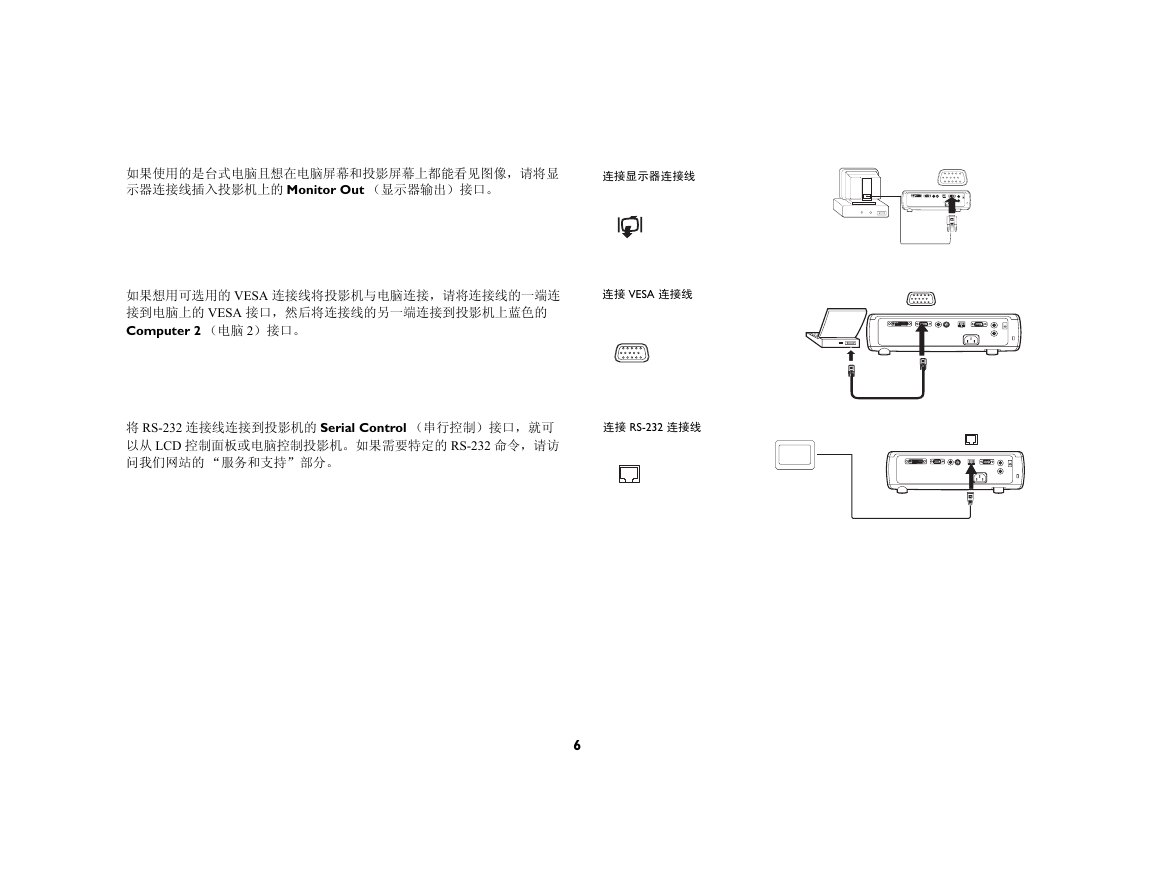

如果使用的是台式电脑且想在电脑屏幕和投影屏幕上都能看见图像，请将显示器连接线插入投影机上的 Monitor Out （显示器输出）接口。连接显示器连接线如果想用可选用的 VESA 连接线将投影机与电脑连接，请将连接线的一端连接到电脑上的 VESA 接口，然后将连接线的另一端连接到投影机上蓝色的 Computer 2 （电脑 2）接口。连接 VESA 连接线将 RS-232 连接线连接到投影机的 Serial Control （串行控制）接口，就可以从 LCD 控制面板或电脑控制投影机。如果需要特定的 RS-232 命令，请访问我们网站的 “服务和支持”部分。连接 RS-232 连接线 6

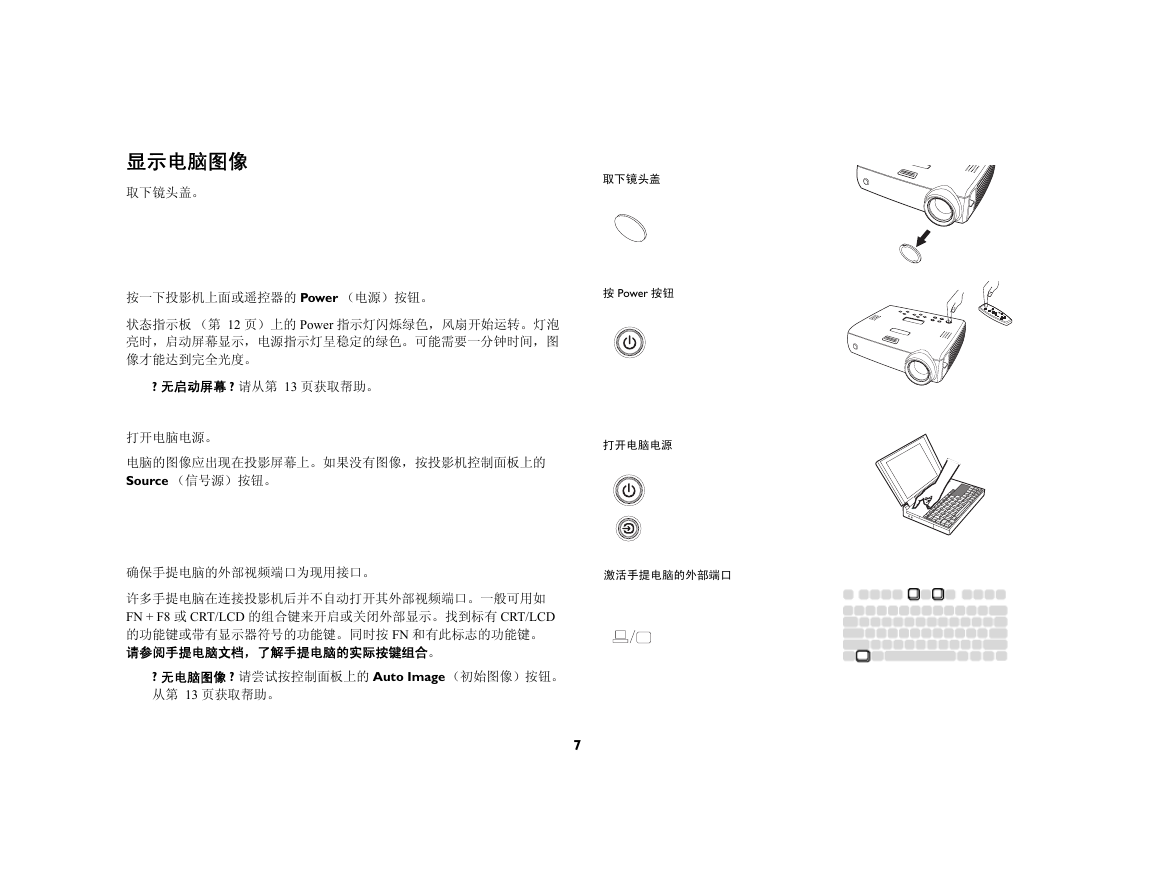

显示电脑图像取下镜头盖。取下镜头盖按一下投影机上面或遥控器的 Power （电源）按钮。按 Power 按钮状态指示板（第 12 页）上的 Power 指示灯闪烁绿色，风扇开始运转。灯泡亮时，启动屏幕显示，电源指示灯呈稳定的绿色。可能需要一分钟时间，图像才能达到完全光度。 ? 无启动屏幕 ? 请从第 13 页获取帮助。打开电脑电源。电脑的图像应出现在投影屏幕上。如果没有图像，按投影机控制面板上的 Source （信号源）按钮。打开电脑电源确保手提电脑的外部视频端口为现用接口。激活手提电脑的外部端口许多手提电脑在连接投影机后并不自动打开其外部视频端口。一般可用如 FN + F8 或 CRT/LCD 的组合键来开启或关闭外部显示。找到标有 CRT/LCD 的功能键或带有显示器符号的功能键。同时按 FN 和有此标志的功能键。请参阅手提电脑文档，了解手提电脑的实际按键组合。 ? 无电脑图像 ? 请尝试按控制面板上的 Auto Image （初始图像）按钮。从第 13 页获取帮助。 7
