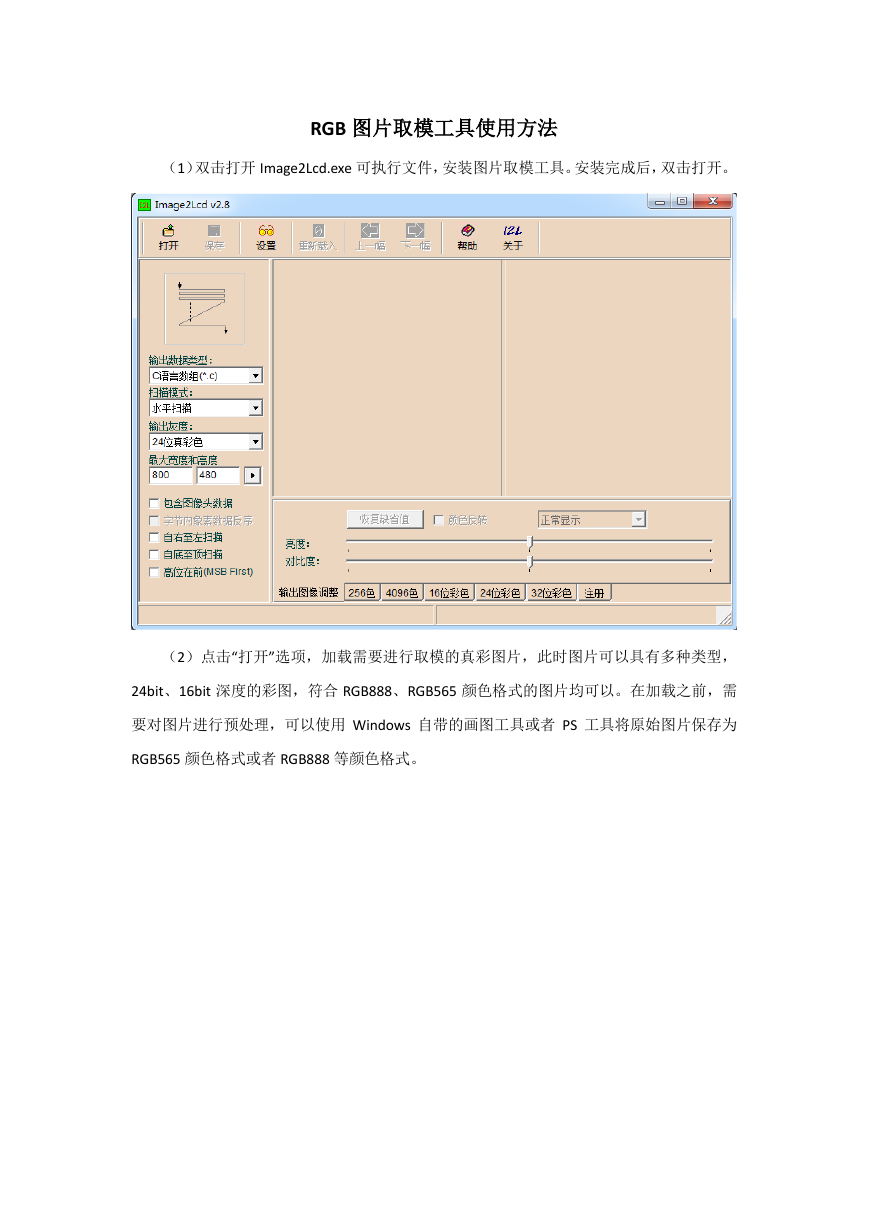

RGB 图片取模工具使用方法 （1）双击打开 Image2Lcd.exe 可执行文件，安装图片取模工具。安装完成后，双击打开。 （2）点击“打开”选项，加载需要进行取模的真彩图片，此时图片可以具有多种类型， 24bit、16bit 深度的彩图，符合 RGB888、RGB565 颜色格式的图片均可以。在加载之前，需 要对图片进行预处理，可以使用 Windows 自带的画图工具或者 PS 工具将原始图片保存为 RGB565 颜色格式或者 RGB888 等颜色格式。 

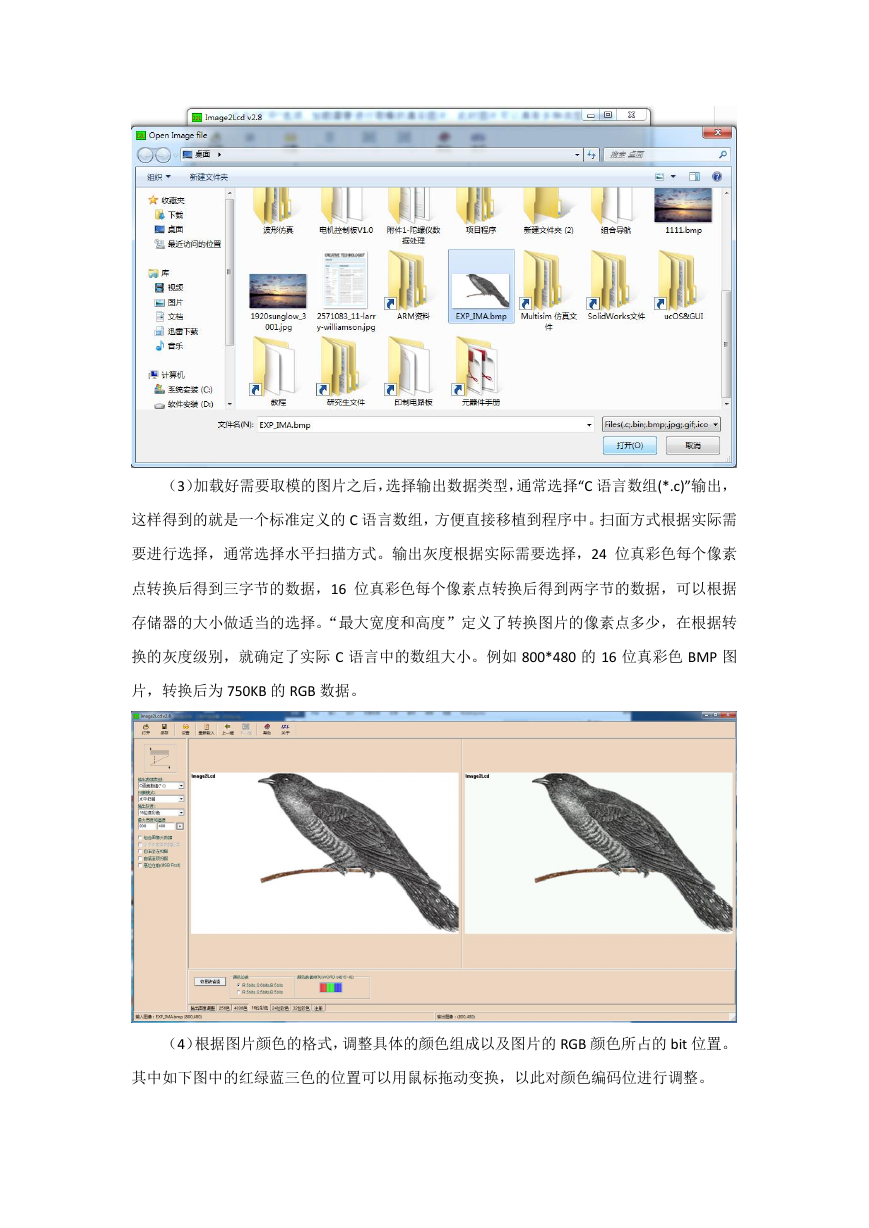

（3）加载好需要取模的图片之后，选择输出数据类型，通常选择“C 语言数组(*.c)”输出， 这样得到的就是一个标准定义的 C 语言数组，方便直接移植到程序中。扫面方式根据实际需 要进行选择，通常选择水平扫描方式。输出灰度根据实际需要选择，24 位真彩色每个像素 点转换后得到三字节的数据，16 位真彩色每个像素点转换后得到两字节的数据，可以根据 存储器的大小做适当的选择。“最大宽度和高度”定义了转换图片的像素点多少，在根据转 换的灰度级别，就确定了实际 C 语言中的数组大小。例如 800*480 的 16 位真彩色 BMP 图 片，转换后为 750KB 的 RGB 数据。 （4）根据图片颜色的格式，调整具体的颜色组成以及图片的 RGB 颜色所占的 bit 位置。 其中如下图中的红绿蓝三色的位置可以用鼠标拖动变换，以此对颜色编码位进行调整。 

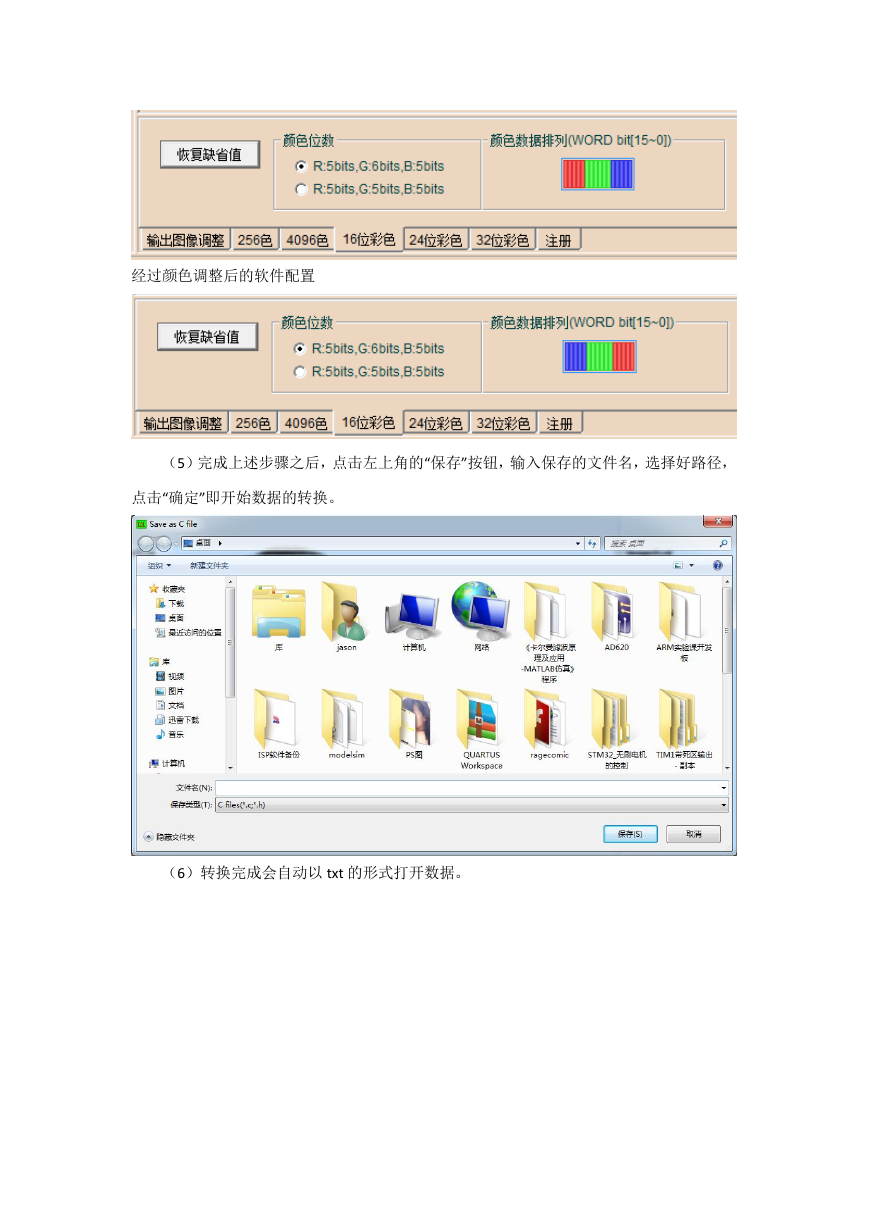

经过颜色调整后的软件配置 （5）完成上述步骤之后，点击左上角的“保存”按钮，输入保存的文件名，选择好路径， 点击“确定”即开始数据的转换。 （6）转换完成会自动以 txt 的形式打开数据。 

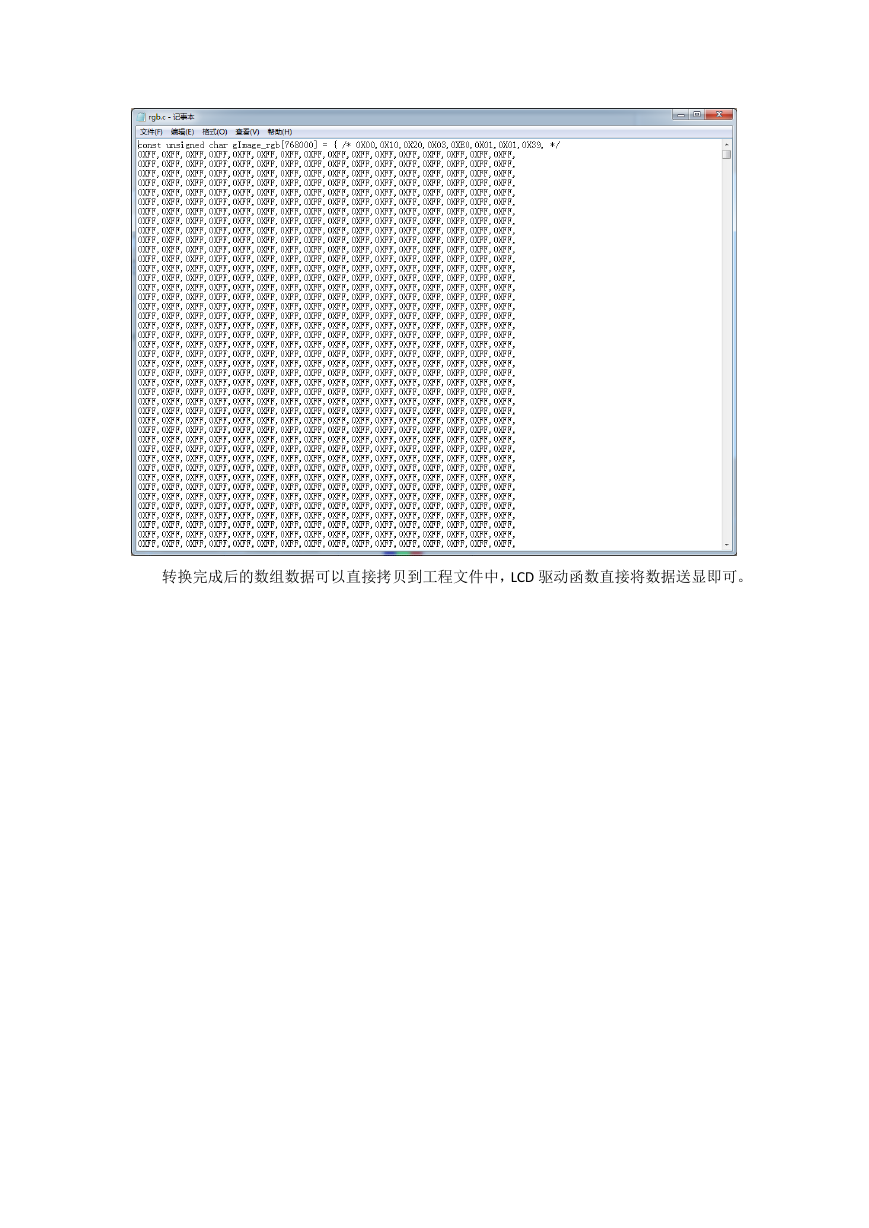

转换完成后的数组数据可以直接拷贝到工程文件中，LCD 驱动函数直接将数据送显即可。
