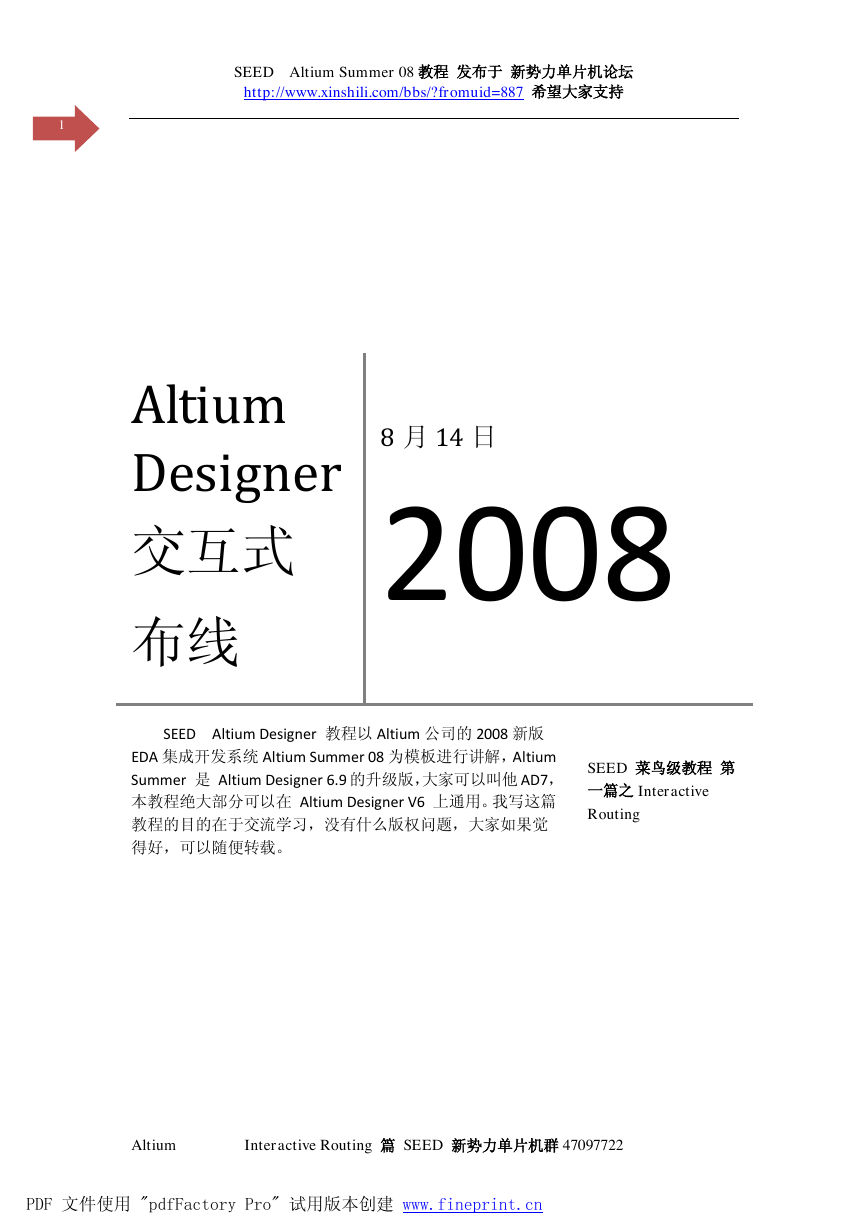

SEED Altium Summer 08 教程发布于新势力单片机论坛 http://www.xinshili.com/bbs/?fromuid=887 希望大家支持 1 Altium Designer 布线交互式 8 月14 日 2008 Routing SEED 菜鸟级教程第一篇之 Interactive SEED Altium Designer 教程以 Altium 公司的 2008 新版 EDA 集成开发系统 Altium Summer 08 为模板进行讲解，Altium Summer 是 Altium Designer 6.9 的升级版，大家可以叫他AD7，本教程绝大部分可以在 Altium Designer V6 上通用。我写这篇教程的目的在于交流学习，没有什么版权问题，大家如果觉得好，可以随便转载。 Altium Interactive Routing 篇 SEED 新势力单片机群 47097722 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

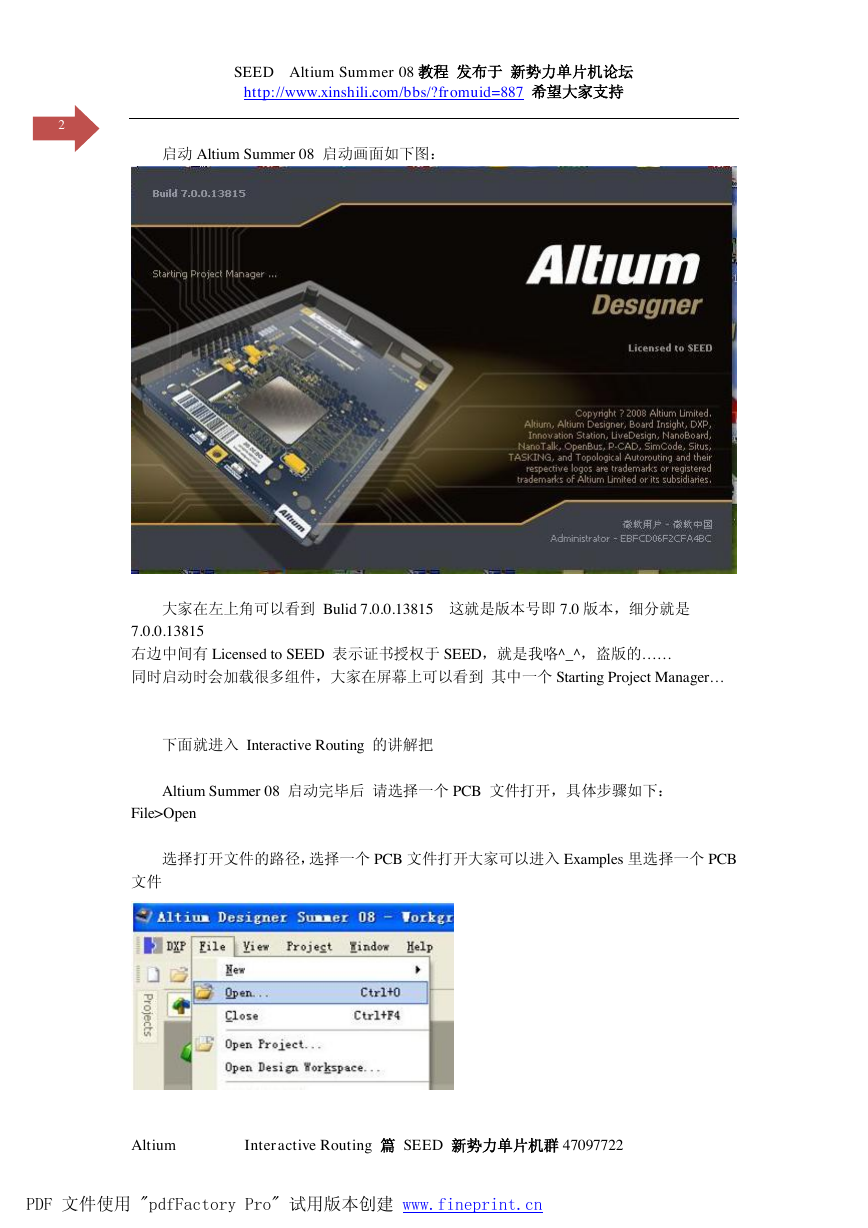

2 SEED Altium Summer 08 教程发布于新势力单片机论坛 http://www.xinshili.com/bbs/?fromuid=887 希望大家支持启动 Altium Summer 08 启动画面如下图：大家在左上角可以看到 Bulid 7.0.0.13815 这就是版本号即 7.0 版本，细分就是 7.0.0.13815 右边中间有 Licensed to SEED 表示证书授权于 SEED，就是我咯^_^，盗版的…… 同时启动时会加载很多组件，大家在屏幕上可以看到其中一个 Starting Project Manager… 下面就进入 Interactive Routing 的讲解把 Altium Summer 08 启动完毕后请选择一个 PCB 文件打开，具体步骤如下： File>Open 选择打开文件的路径，选择一个 PCB 文件打开大家可以进入 Examples 里选择一个 PCB 文件 Altium Interactive Routing 篇 SEED 新势力单片机群 47097722 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

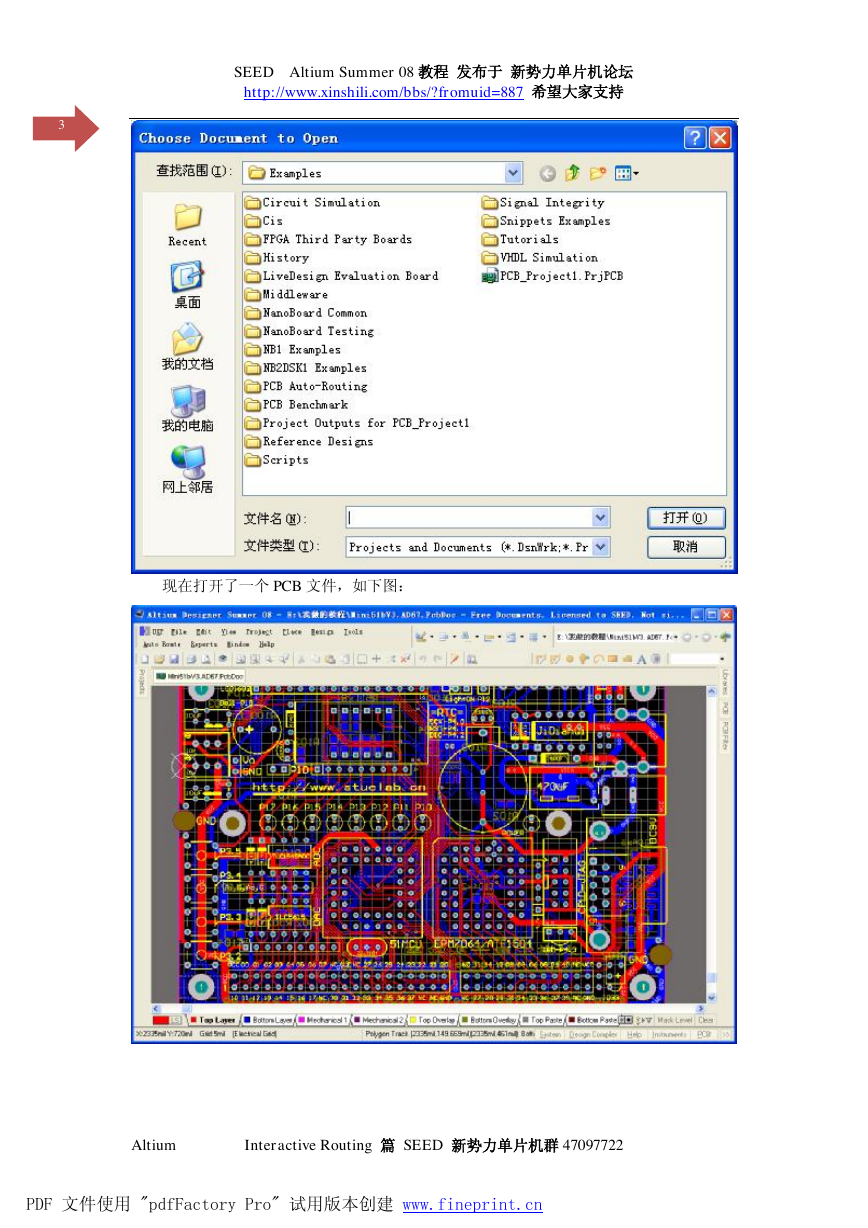

SEED Altium Summer 08 教程发布于新势力单片机论坛 http://www.xinshili.com/bbs/?fromuid=887 希望大家支持 3 现在打开了一个 PCB 文件，如下图： Altium Interactive Routing 篇 SEED 新势力单片机群 47097722 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

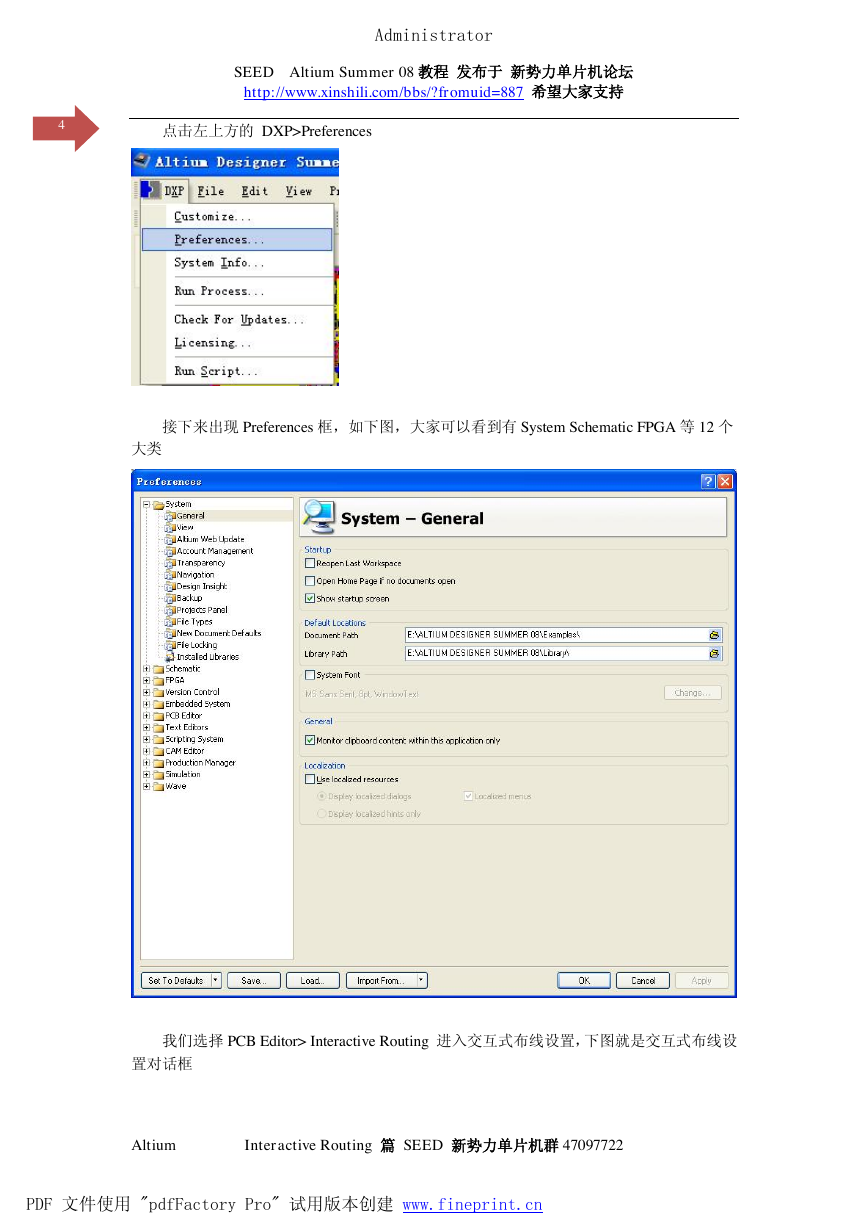

Administrator SEED Altium Summer 08 教程发布于新势力单片机论坛 http://www.xinshili.com/bbs/?fromuid=887 希望大家支持 4 点击左上方的 DXP>Preferences 接下来出现 Preferences 框，如下图，大家可以看到有 System Schematic FPGA 等 12 个大类我们选择 PCB Editor> Interactive Routing 进入交互式布线设置，下图就是交互式布线设置对话框 Altium Interactive Routing 篇 SEED 新势力单片机群 47097722 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

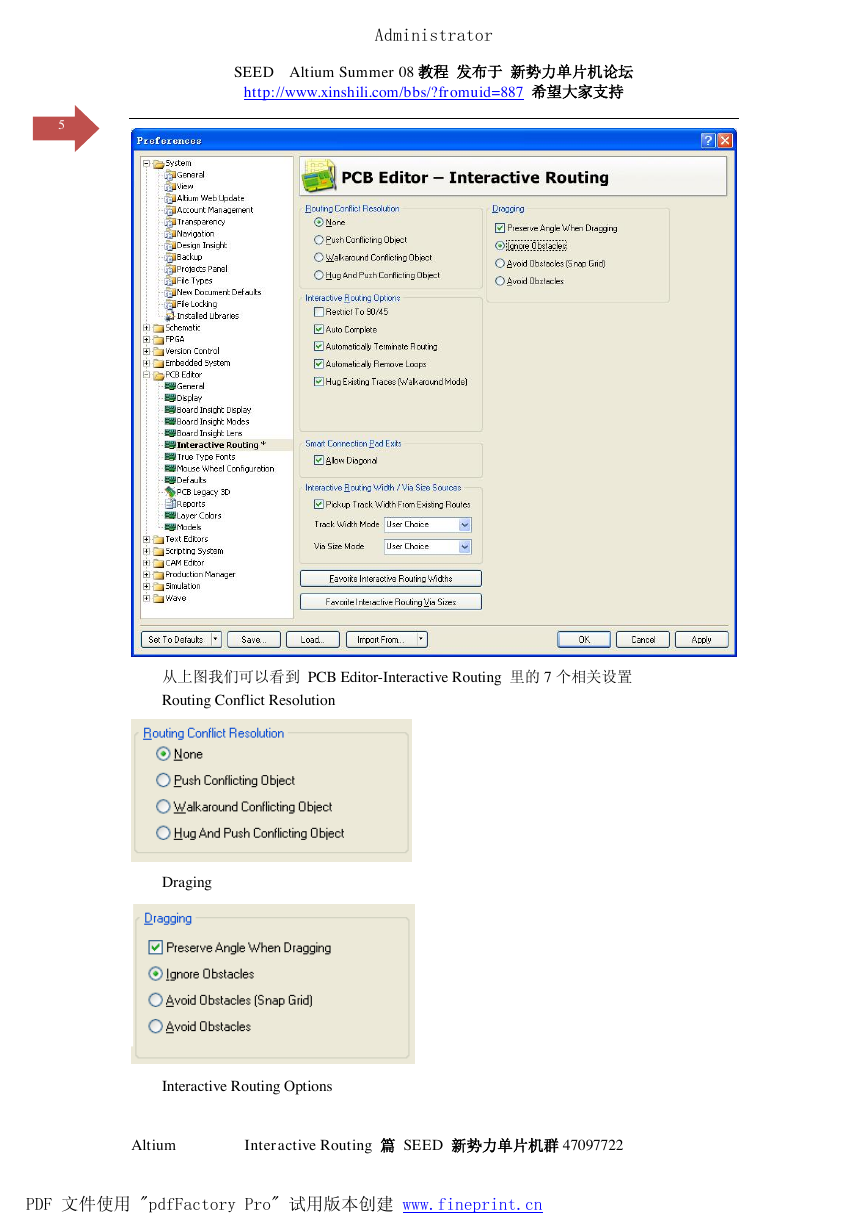

Administrator SEED Altium Summer 08 教程发布于新势力单片机论坛 http://www.xinshili.com/bbs/?fromuid=887 希望大家支持 5 从上图我们可以看到 PCB Editor-Interactive Routing 里的 7 个相关设置 Routing Conflict Resolution Draging Interactive Routing Options Altium Interactive Routing 篇 SEED 新势力单片机群 47097722 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

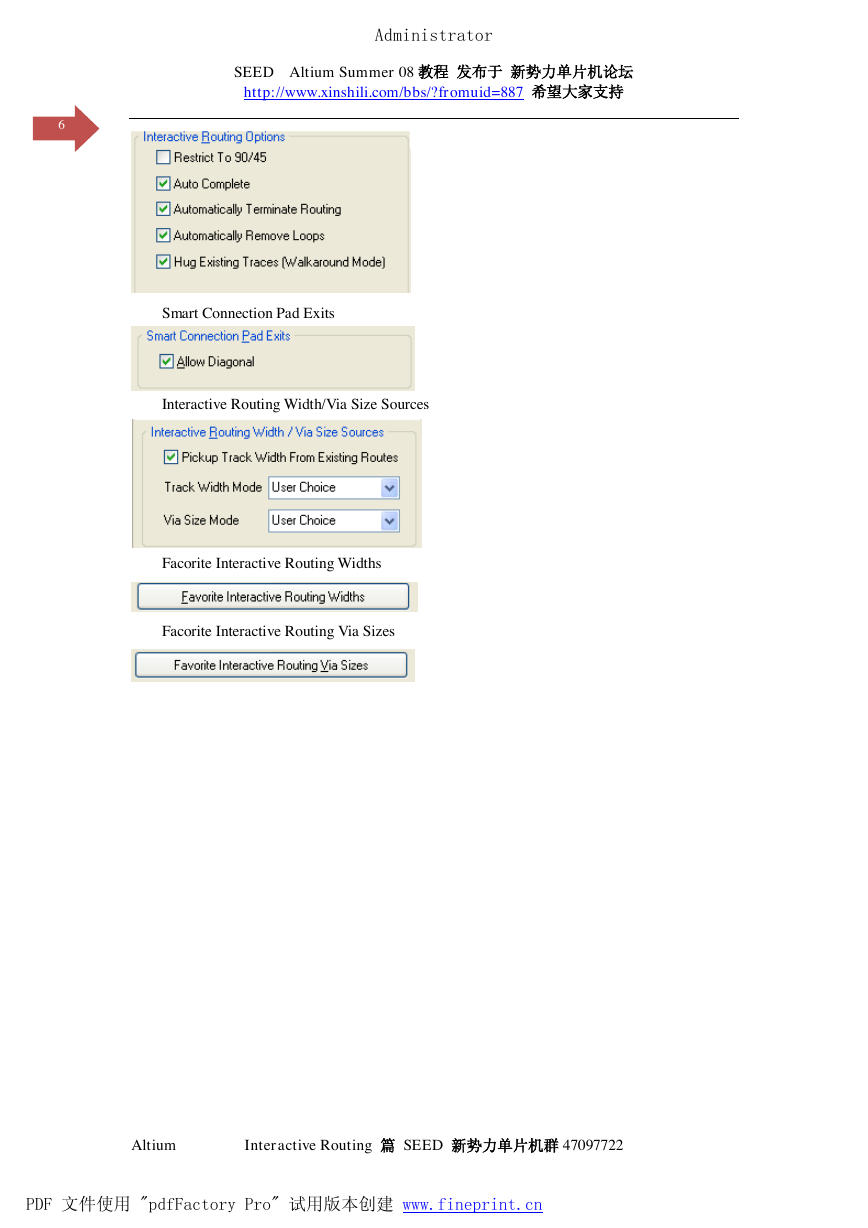

Administrator SEED Altium Summer 08 教程发布于新势力单片机论坛 http://www.xinshili.com/bbs/?fromuid=887 希望大家支持 6 Smart Connection Pad Exits Interactive Routing Width/Via Size Sources Facorite Interactive Routing Widths Facorite Interactive Routing Via Sizes Altium Interactive Routing 篇 SEED 新势力单片机群 47097722 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

Administrator SEED Altium Summer 08 教程发布于新势力单片机论坛 http://www.xinshili.com/bbs/?fromuid=887 希望大家支持 7 Altium Interactive Routing 篇 SEED 新势力单片机群 47097722 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn

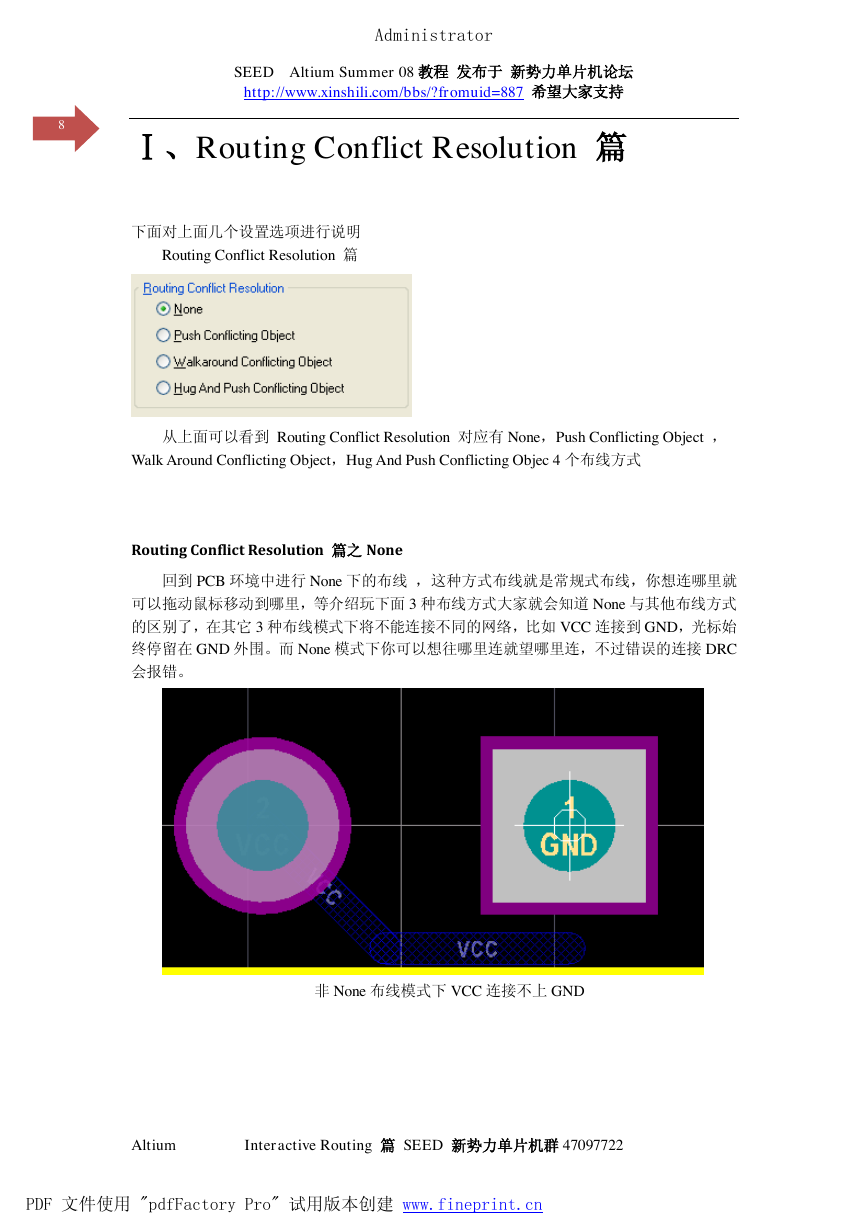

Administrator 8 SEED Altium Summer 08 教程发布于新势力单片机论坛 http://www.xinshili.com/bbs/?fromuid=887 希望大家支持 Ⅰ、Routing Conflict Resolution 篇下面对上面几个设置选项进行说明 Routing Conflict Resolution 篇从上面可以看到 Routing Conflict Resolution 对应有 None，Push Conflicting Object ， Walk Around Conflicting Object，Hug And Push Conflicting Objec 4 个布线方式 Routing Conflict Resolution 篇之 None 回到 PCB 环境中进行 None 下的布线，这种方式布线就是常规式布线，你想连哪里就可以拖动鼠标移动到哪里，等介绍玩下面 3 种布线方式大家就会知道 None 与其他布线方式的区别了，在其它 3 种布线模式下将不能连接不同的网络，比如 VCC 连接到 GND，光标始终停留在 GND 外围。而 None 模式下你可以想往哪里连就望哪里连，不过错误的连接 DRC 会报错。非 None 布线模式下 VCC 连接不上 GND Altium Interactive Routing 篇 SEED 新势力单片机群 47097722 PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
