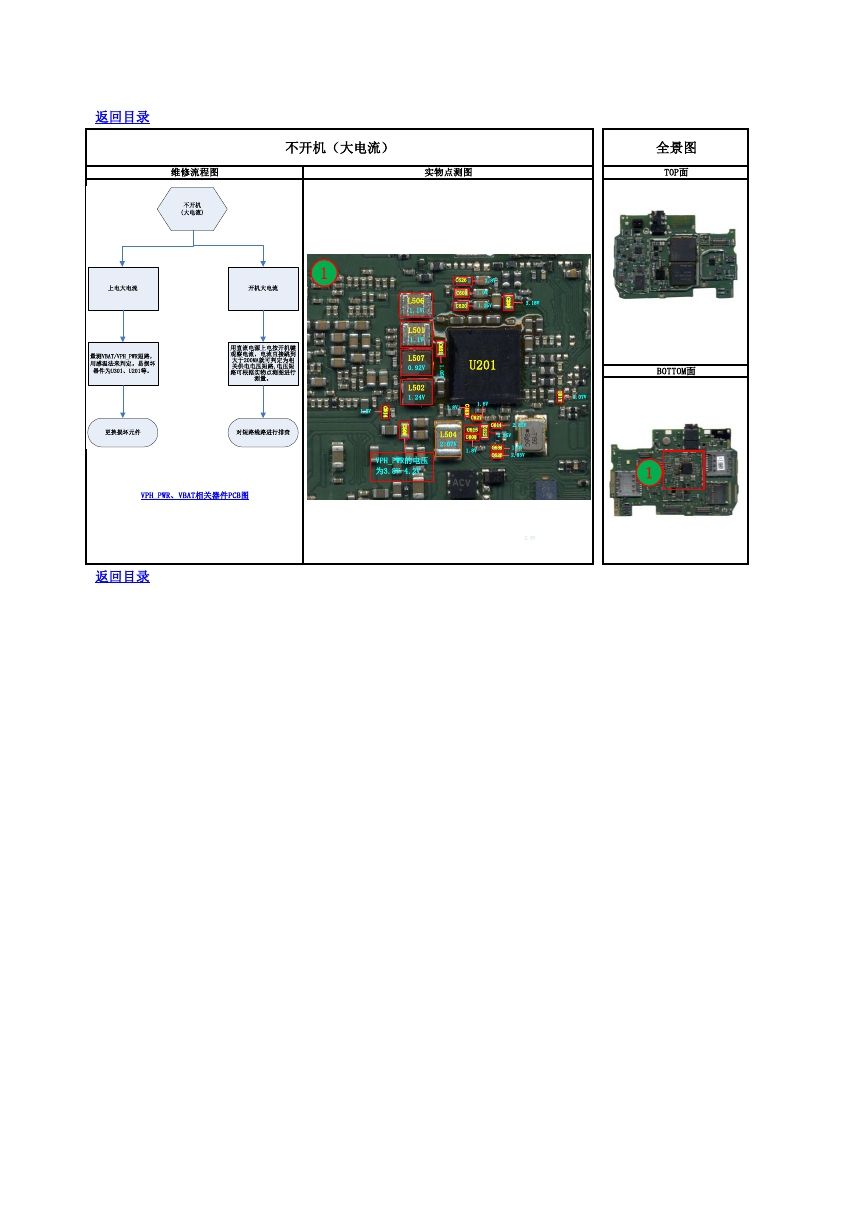

返回目录 不开机（大电流） 维修流程图 实物点测图 全景图 TOP面 C3 1 C626 2.8V C609 1.0V C620 1.25V 3.18V U201 1 . 0 5 V 1.8V 1.6V L504 2.07V C627 C615 C608 C 6 2 2 1.8V C611 2.85V 2.95V C631 C625 1.0V 2.85V L506 1.1V L501 1.1V L507 0.92V L502 1.24V 1.8V VPH_PWR的电压 为3.8V-4.2V 2.8V BOTTOM面 C 6 1 7 3.07V 1 VPH_PWR、VBAT相关器件PCB图 返回目录 不开机 (大电流)上电大电流开机大电流更换损坏元件用直流电源上电按开机键观察电流，电流直接跳到大于200MA就可判定为相关供电电压短路,电压短路可根据实物点测图进行测量。对短路线路进行排查量测VBAT/VPH_PWR短路，用感温法来判定。易损坏器件为U301、U201等。
