    单片机使用USB接口供电电路制作
    一、USB接口
    二、供电电路设计
    三、注意事项

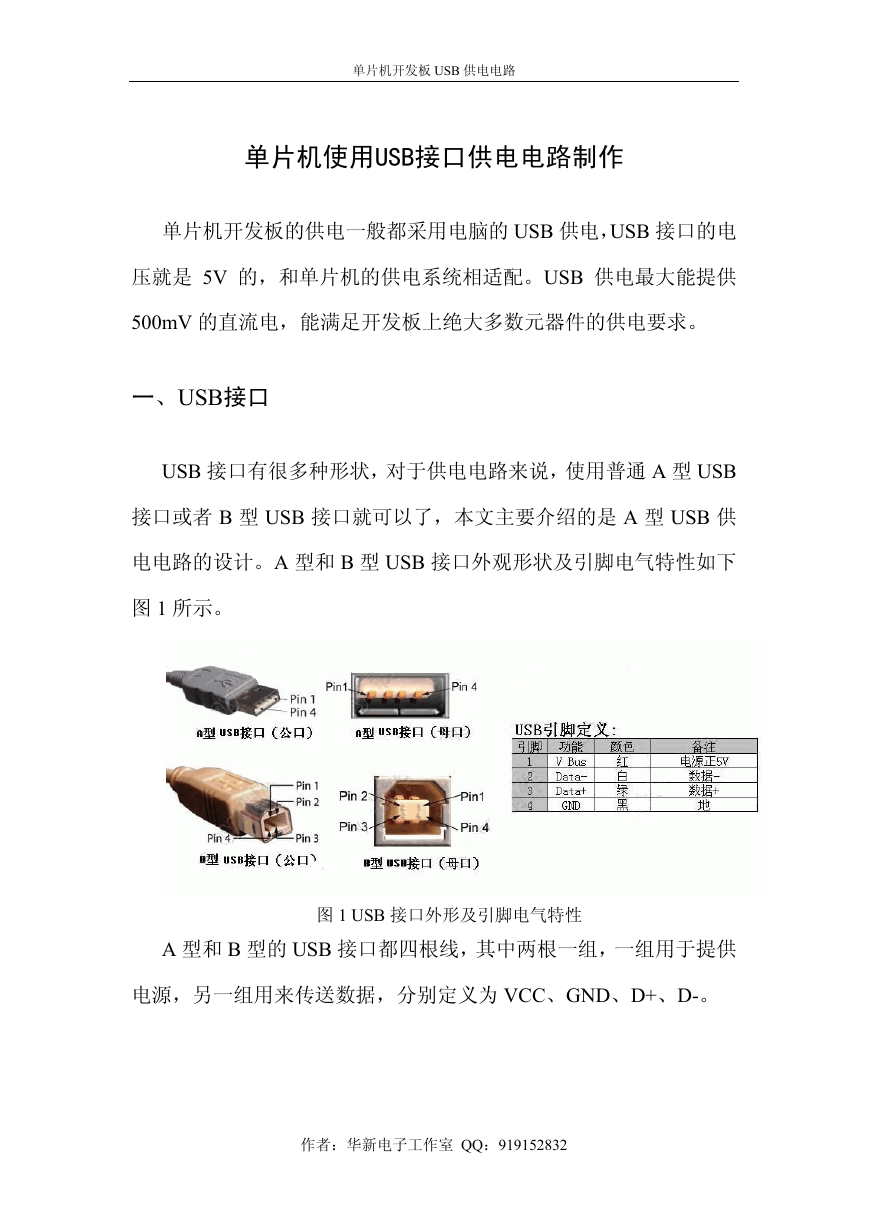

    单片机开发板 USB 供电电路 单片机使用USB接口供电电路制作 单片机开发板的供电一般都采用电脑的 USB 供电，USB 接口的电 压就是 5V 的，和单片机的供电系统相适配。USB 供电最大能提供 500mV 的直流电，能满足开发板上绝大多数元器件的供电要求。 一、USB接口 USB 接口有很多种形状，对于供电电路来说，使用普通 A 型 USB 接口或者 B 型 USB 接口就可以了，本文主要介绍的是 A 型 USB 供 电电路的设计。A 型和 B 型 USB 接口外观形状及引脚电气特性如下 图 1 所示。 图 1 USB 接口外形及引脚电气特性 A 型和 B 型的 USB 接口都四根线，其中两根一组，一组用于提供 电源，另一组用来传送数据，分别定义为 VCC、GND、D+、D-。 作者：华新电子工作室 QQ：919152832

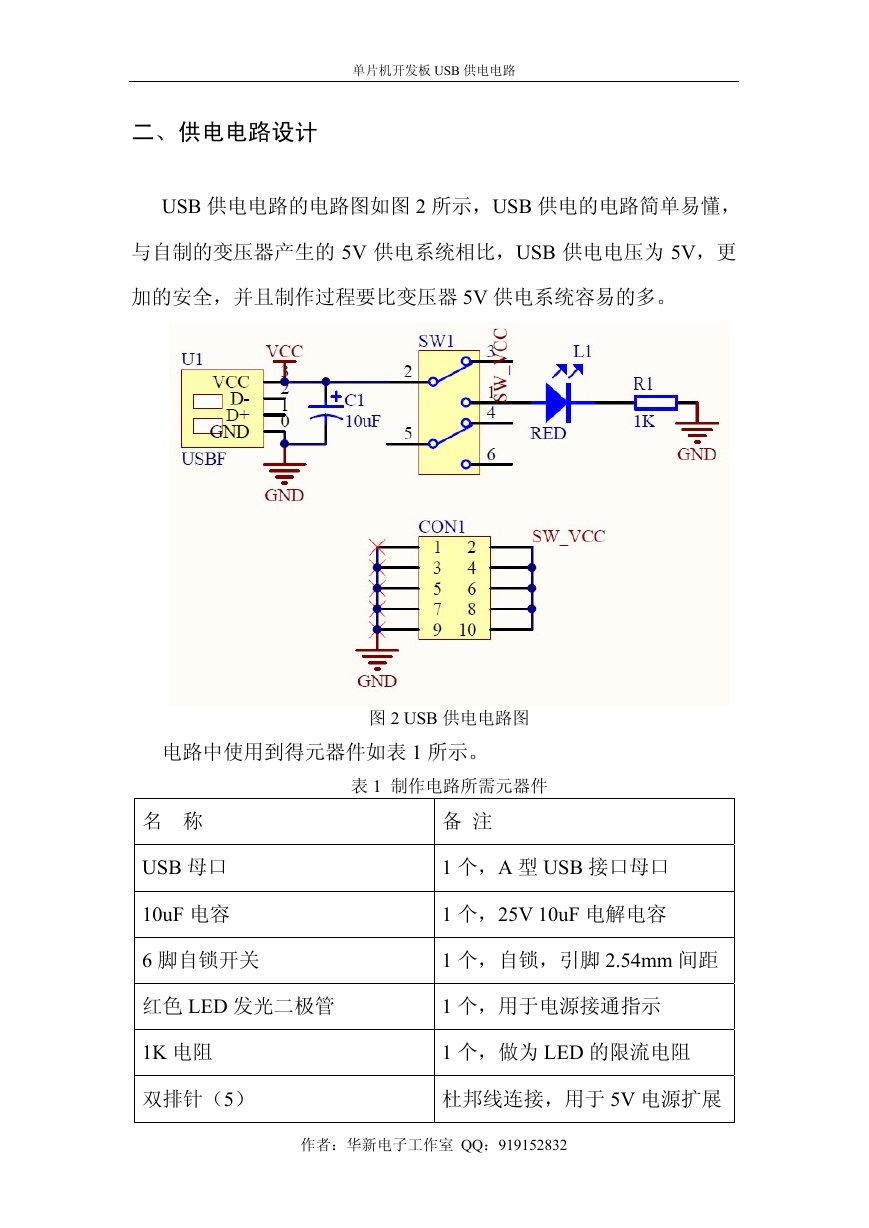

    单片机开发板 USB 供电电路 二、供电电路设计 USB 供电电路的电路图如图 2 所示，USB 供电的电路简单易懂， 与自制的变压器产生的 5V 供电系统相比，USB 供电电压为 5V，更 加的安全，并且制作过程要比变压器 5V 供电系统容易的多。 电路中使用到得元器件如表 1 所示。 图 2 USB 供电电路图 名 称 USB 母口 1 10uF 电容 1 表 1 制作电路所需元器件 备 注 个，A 型 USB 接口母口 个，25V 10uF 电解电容 6 脚自锁开关 1 个，自锁，引脚 2.54mm 间距 红色 LED 发光二极管 1 个，用于电源接通指示 1K 电阻 1 双排针（5） 个，做为 LED 的限流电阻 杜邦线连接，用于 5V 电源扩展 作者：华新电子工作室 QQ：919152832
    单片机开发板 USB 供电电路 USB 母口用于和电脑的 USB 相连接，提供电源，使用时可以用一 条公-公的 USB 延长线相连接。 10uF 电容起到了滤波的作用。 6 脚自锁开关的引脚分为两组，两组的连接特性相同。没有按下 时每一组中有两个引脚是连通的，按下自锁开关之后，原来连通的引 脚断开，换成另外的两个引脚相连，使用时可以用万用表测试一下确 定之后再使用。 LED 串联一个电阻之后可以用于指示电源是否接通，不能直接把 LED 接入电路中，这样会将 LED 烧毁。为了增加亮度，电阻可以选 用 330 欧姆，一般不选择比 330 更小的电阻。 双排针用于扩展 5V 电源，使用时可以使用杜邦线连接。 图 3 公-公 USB 延长线 图 4 6 脚自锁开关 三、注意事项 1、本电路选择的是将 A 型 USB 接口的母口焊接在电路板上，连 接时应该注意 USB 供电时的正负极，可以用万用表的直流电压档测 量一下。 作者：华新电子工作室 QQ：919152832

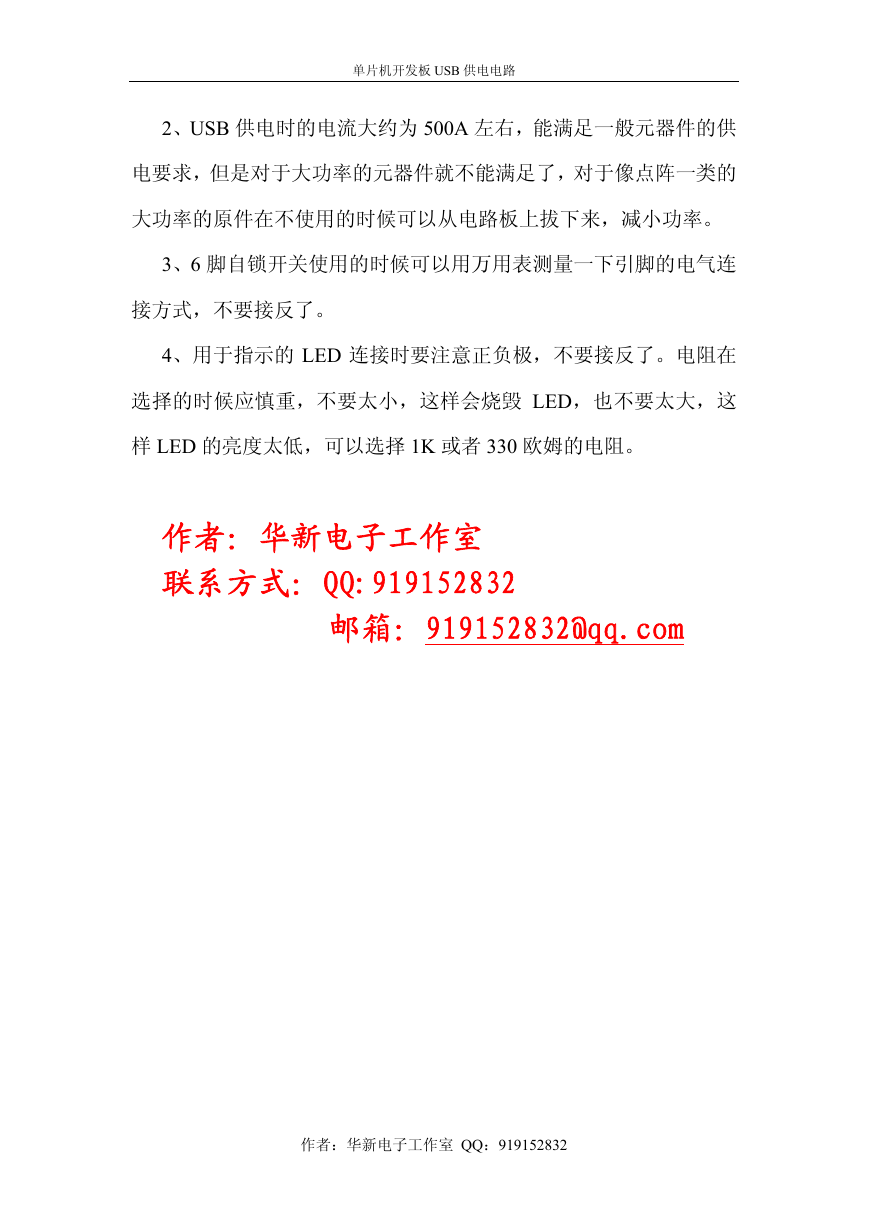

    单片机开发板 USB 供电电路 2、USB 供电时的电流大约为 500A 左右，能满足一般元器件的供 电要求，但是对于大功率的元器件就不能满足了，对于像点阵一类的 大功率的原件在不使用的时候可以从电路板上拔下来，减小功率。 3、6 脚自锁开关使用的时候可以用万用表测量一下引脚的电气连 接方式，不要接反了。 4、用于指示的 LED 连接时要注意正负极，不要接反了。电阻在 选择的时候应慎重，不要太小，这样会烧毁 LED，也不要太大，这 样 LED 的亮度太低，可以选择 1K 或者 330 欧姆的电阻。 作者：华新电子工作室 联系方式：QQ:919152832 邮箱：919152832@qq.com 作者：华新电子工作室 QQ：919152832

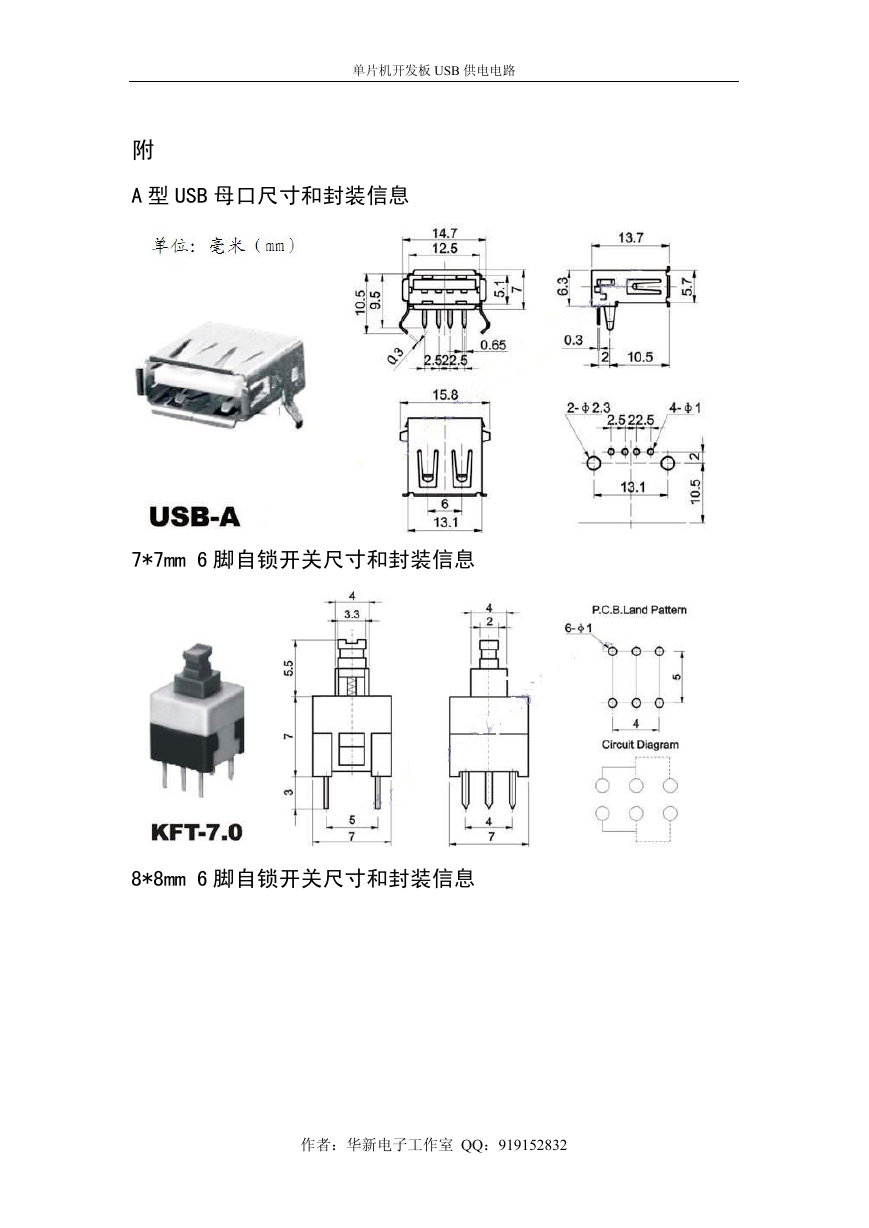

    单片机开发板 USB 供电电路 附 A 型 USB 母口尺寸和封装信息 7*7mm 6 脚自锁开关尺寸和封装信息 8*8mm 6 脚自锁开关尺寸和封装信息 作者：华新电子工作室 QQ：919152832

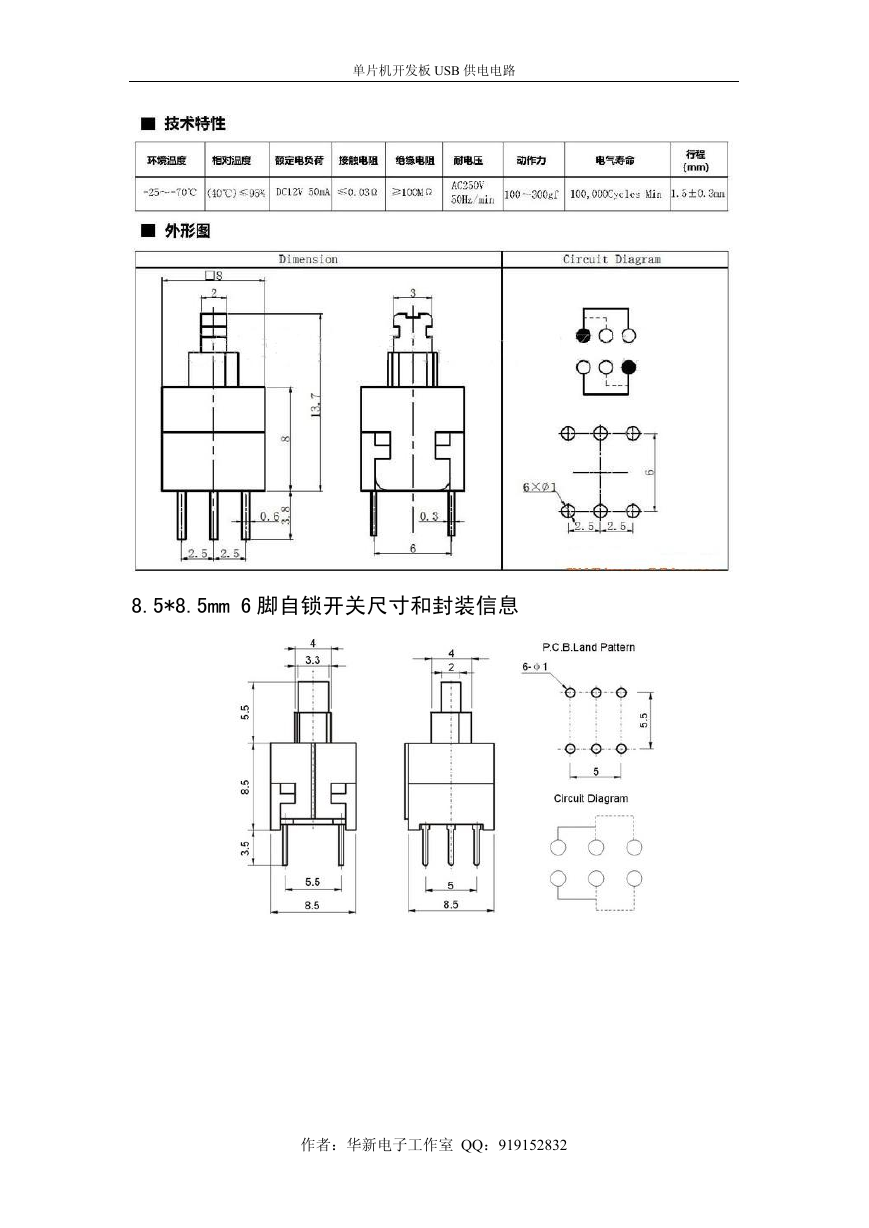

    单片机开发板 USB 供电电路 8.5*8.5mm 6 脚自锁开关尺寸和封装信息 作者：华新电子工作室 QQ：919152832
