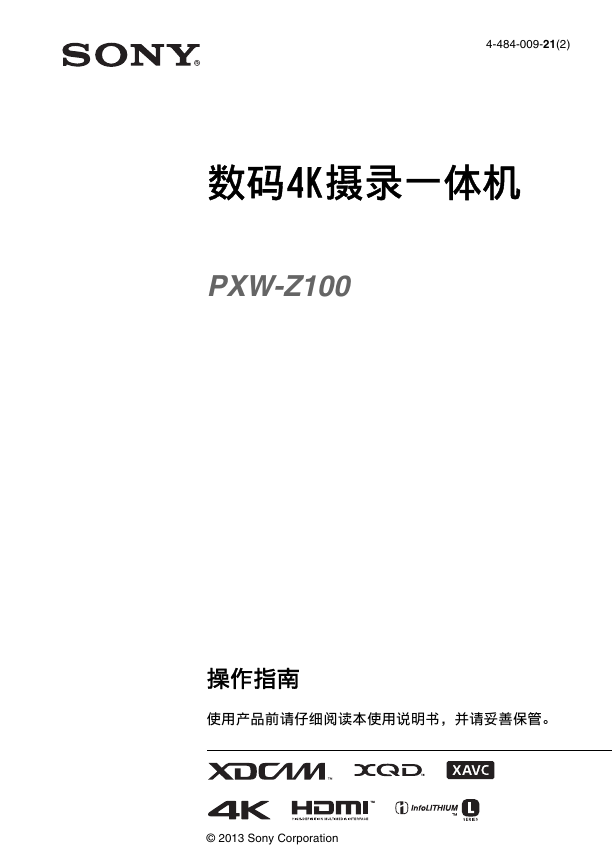

SONY索尼数码摄像机-PXW-Z100说明书.pdf-资料库

第1页 / 共80页

第2页 / 共80页

第3页 / 共80页

第4页 / 共80页

第5页 / 共80页

第6页 / 共80页

第7页 / 共80页

第8页 / 共80页

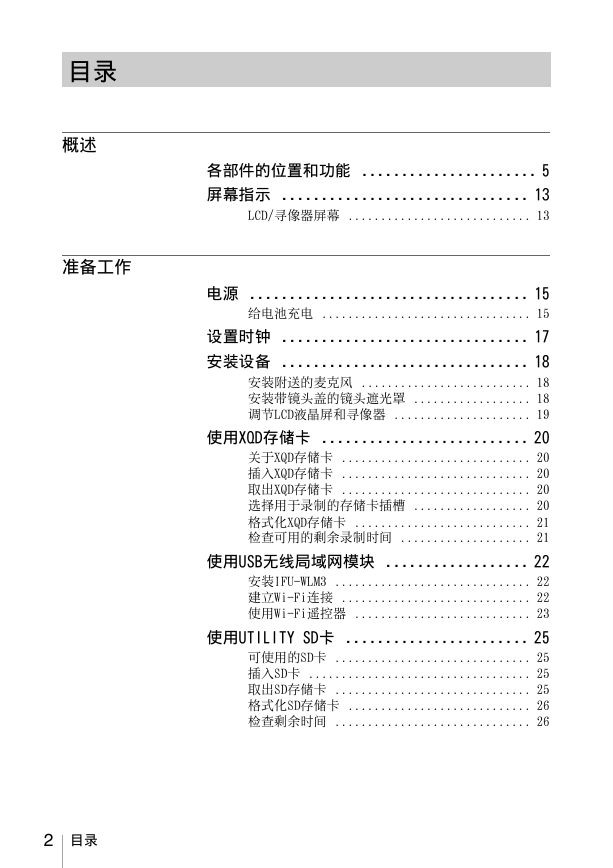

目录概述准备工作 2 目录各部件的位置和功能 ...................... 5 屏幕指示 ............................... 13 LCD/寻像器屏幕 ............................ 13 电源 ................................... 15 给电池充电 ................................ 15 设置时钟 ............................... 17 安装设备 ............................... 18 安装附送的麦克风 .......................... 18 安装带镜头盖的镜头遮光罩 .................. 18 调节LCD液晶屏和寻像器 ..................... 19 使用XQD存储卡 .......................... 20 关于XQD存储卡 ............................. 20 插入XQD存储卡 ............................. 20 取出XQD存储卡 ............................. 20 选择用于录制的存储卡插槽 .................. 20 格式化XQD存储卡 ........................... 21 检查可用的剩余录制时间 .................... 21 使用USB无线局域网模块 .................. 22 安装IFU-WLM3 .............................. 22 建立Wi-Fi连接 ............................. 22 使用Wi-Fi遥控器 ........................... 23 使用UTILITY SD卡 ....................... 25 可使用的SD卡 .............................. 25 插入SD卡 .................................. 25 取出SD存储卡 .............................. 25 格式化SD存储卡 ............................ 26 检查剩余时间 .............................. 26

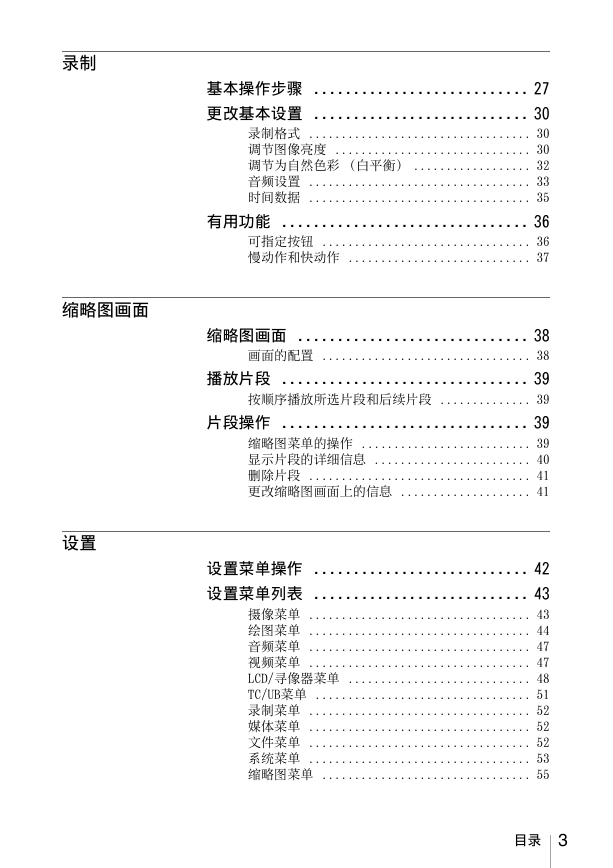

录制缩略图画面设置基本操作步骤 ........................... 27 更改基本设置 ........................... 30 录制格式 .................................. 30 调节图像亮度 .............................. 30 调节为自然色彩（白平衡） .................. 32 音频设置 .................................. 33 时间数据 .................................. 35 有用功能 ............................... 36 可指定按钮 ................................ 36 慢动作和快动作 ............................ 37 缩略图画面 ............................. 38 画面的配置 ................................ 38 播放片段 ............................... 39 按顺序播放所选片段和后续片段 .............. 39 片段操作 ............................... 39 缩略图菜单的操作 .......................... 39 显示片段的详细信息 ........................ 40 删除片段 .................................. 41 更改缩略图画面上的信息 .................... 41 设置菜单操作 ........................... 42 设置菜单列表 ........................... 43 摄像菜单 .................................. 43 绘图菜单 .................................. 44 音频菜单 .................................. 47 视频菜单 .................................. 47 LCD/寻像器菜单 ............................ 48 TC/UB菜单 ................................. 51 录制菜单 .................................. 52 媒体菜单 .................................. 52 文件菜单 .................................. 52 系统菜单 .................................. 53 缩略图菜单 ................................ 55 目录 3

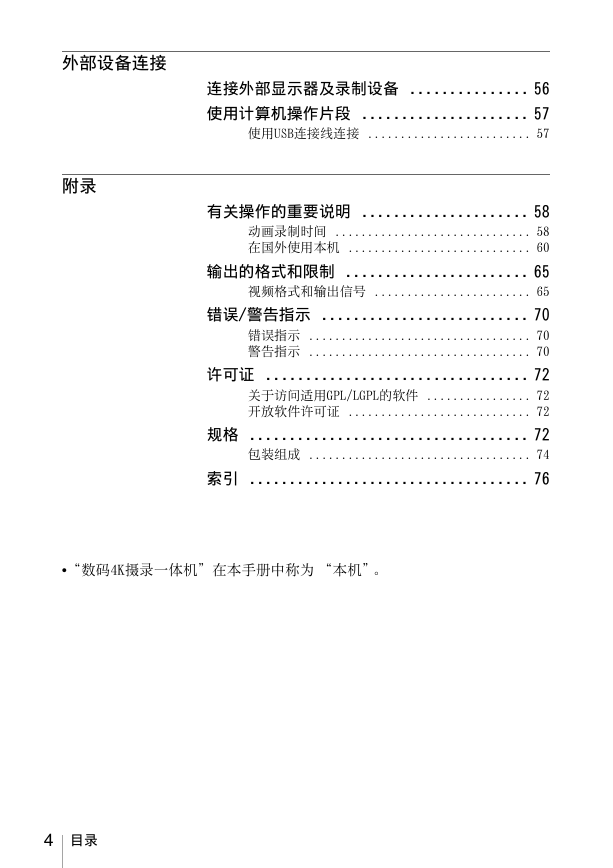

外部设备连接附录连接外部显示器及录制设备 ............... 56 使用计算机操作片段 ..................... 57 使用USB连接线连接 ......................... 57 有关操作的重要说明 ..................... 58 动画录制时间 .............................. 58 在国外使用本机 ............................ 60 输出的格式和限制 ....................... 65 视频格式和输出信号 ........................ 65 错误/警告指示 .......................... 70 错误指示 .................................. 70 警告指示 .................................. 70 许可证 ................................. 72 关于访问适用GPL/LGPL的软件 ................ 72 开放软件许可证 ............................ 72 规格 ................................... 72 包装组成 .................................. 74 索引 ................................... 76 •“数码4K摄录一体机”在本手册中称为 “本机”。 4 目录

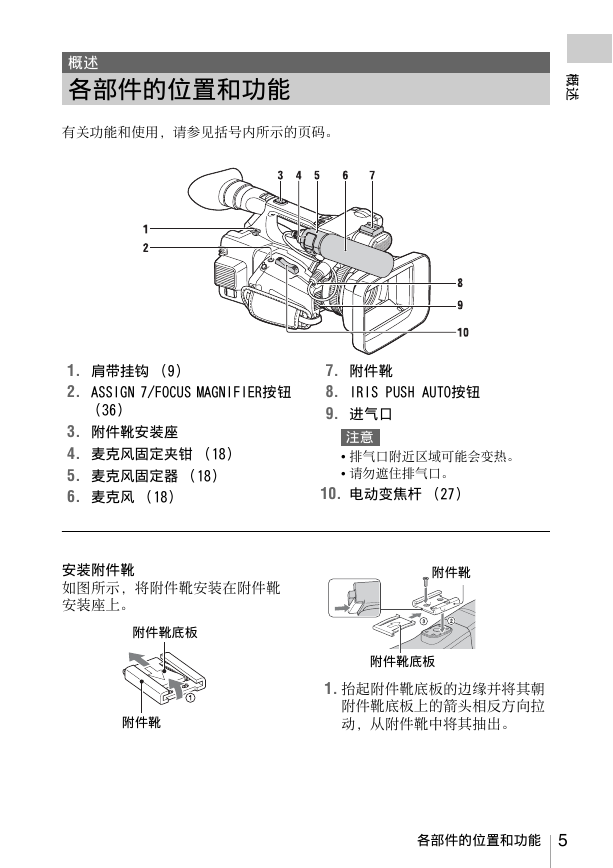

概述各部件的位置和功能有关功能和使用，请参见括号内所示的页码。概述 1. 肩带挂钩（9） 2. ASSIGN 7/FOCUS MAGNIFIER按钮（36） 3. 附件靴安装座 4. 麦克风固定夹钳（18） 5. 麦克风固定器（18） 6. 麦克风（18） 7. 附件靴 8. IRIS PUSH AUTO按钮 9. 进气口注意 • 排气口附近区域可能会变热。请勿遮住排气口。 10. 电动变焦杆（27）安装附件靴如图所示，将附件靴安装在附件靴安装座上。附件靴底板附件靴附件靴附件靴底板 1. 抬起附件靴底板的边缘并将其朝附件靴底板上的箭头相反方向拉动，从附件靴中将其抽出。各部件的位置和功能 5

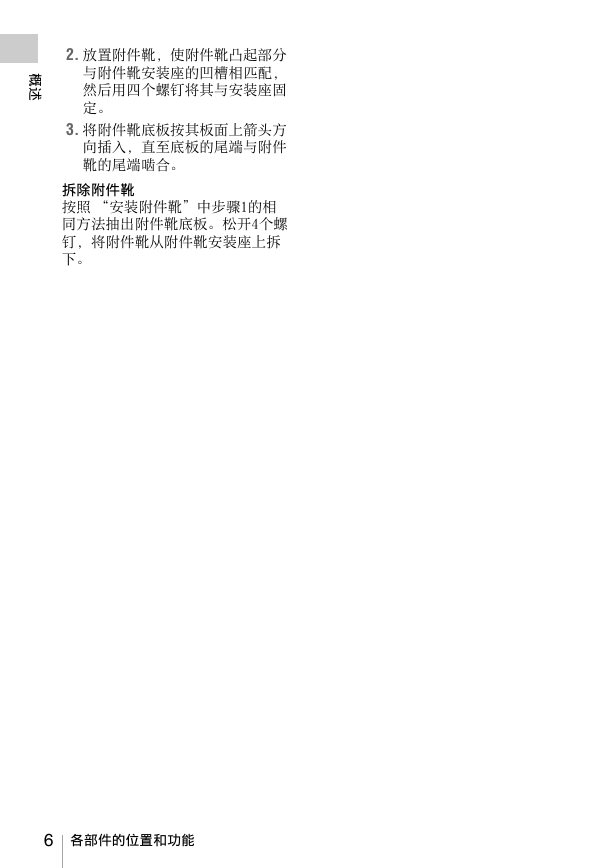

概述 2. 放置附件靴，使附件靴凸起部分与附件靴安装座的凹槽相匹配，然后用四个螺钉将其与安装座固定。 3. 将附件靴底板按其板面上箭头方向插入，直至底板的尾端与附件靴的尾端啮合。拆除附件靴按照 “安装附件靴”中步骤1的相同方法抽出附件靴底板。松开4个螺钉，将附件靴从附件靴安装座上拆下。 6 各部件的位置和功能

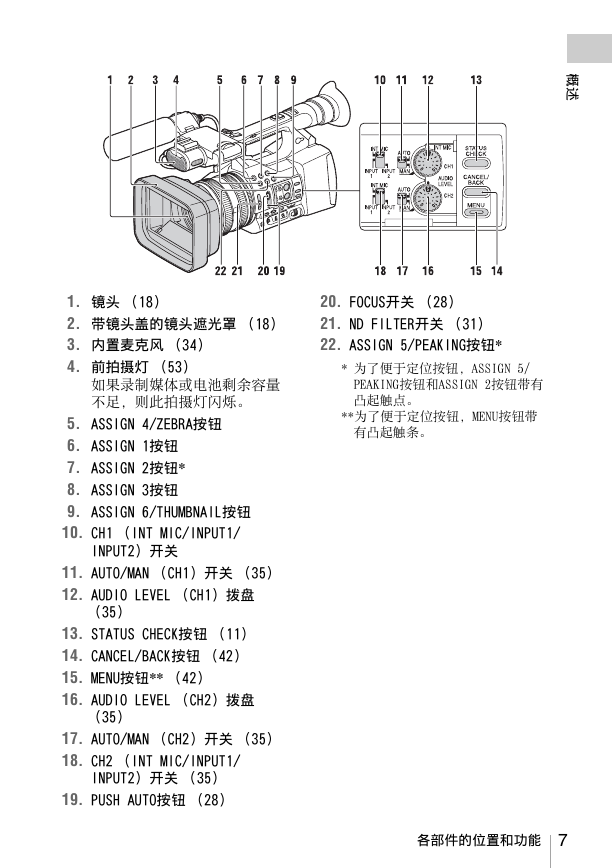

概述 20. FOCUS开关（28） 21. ND FILTER开关（31） 22. ASSIGN 5/PEAKING按钮* * 为了便于定位按钮，ASSIGN 5/ PEAKING按钮和ASSIGN 2按钮带有凸起触点。 **为了便于定位按钮，MENU按钮带有凸起触条。各部件的位置和功能 7 1. 镜头（18） 2. 带镜头盖的镜头遮光罩（18） 3. 内置麦克风（34） 4. 前拍摄灯（53）如果录制媒体或电池剩余容量不足，则此拍摄灯闪烁。 5. ASSIGN 4/ZEBRA按钮 6. ASSIGN 1按钮 7. ASSIGN 2按钮* 8. ASSIGN 3按钮 9. ASSIGN 6/THUMBNAIL按钮 10. CH1 （INT MIC/INPUT1/ INPUT2）开关 11. AUTO/MAN （CH1）开关（35） 12. AUDIO LEVEL （CH1）拨盘（35） 13. STATUS CHECK按钮（11） 14. CANCEL/BACK按钮（42） 15. MENU按钮** （42） 16. AUDIO LEVEL （CH2）拨盘（35） 17. AUTO/MAN （CH2）开关（35） 18. CH2 （INT MIC/INPUT1/ INPUT2）开关（35） 19. PUSH AUTO按钮（28）

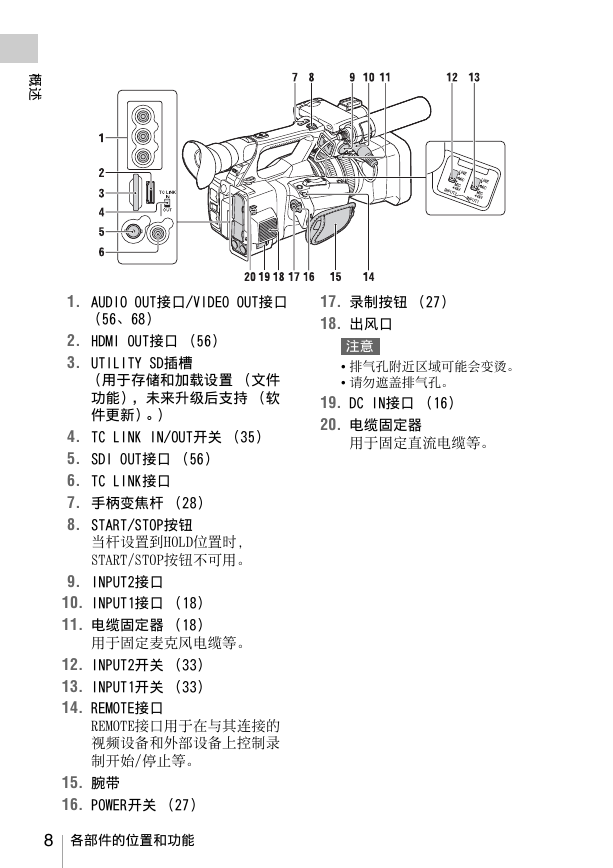

17. 录制按钮（27） 18. 出风口注意排气孔附近区域可能会变烫。请勿遮盖排气孔。 19. DC IN接口（16） 20. 电缆固定器用于固定直流电缆等。概述 1. AUDIO OUT接口/VIDEO OUT接口（56、68） 2. HDMI OUT接口（56） 3. UTILITY SD插槽（用于存储和加载设置（文件功能），未来升级后支持（软件更新）。） 4. TC LINK IN/OUT开关（35） 5. SDI OUT接口（56） 6. TC LINK接口 7. 手柄变焦杆（28） 8. START/STOP按钮当杆设置到HOLD位置时， START/STOP按钮不可用。 9. INPUT2接口 10. INPUT1接口（18） 11. 电缆固定器（18）用于固定麦克风电缆等。 12. INPUT2开关（33） 13. INPUT1开关（33） 14. REMOTE接口 REMOTE接口用于在与其连接的视频设备和外部设备上控制录制开始/停止等。 15. 腕带 16. POWER开关（27） 8 各部件的位置和功能
