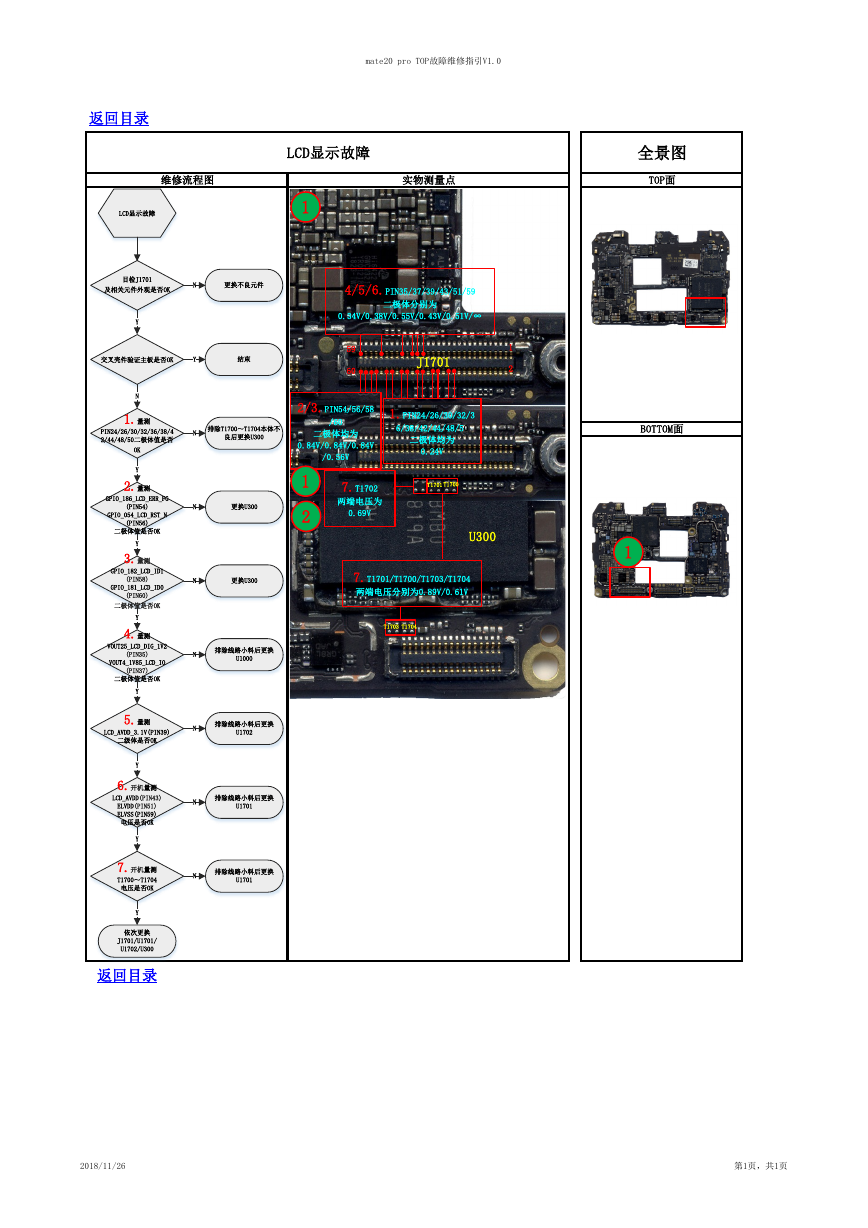

mate20 pro TOP故障维修指引V1.0 返回目录 LCD显示故障 维修流程图 实物测量点 全景图 TOP面 LCD显示故障 1 目检J1701 及相关元件外观是否OK N 更换不良元件 Y 交叉壳件验证主板是否OK Y 结束 4/5/6.PIN35/37/39/43/51/59 二极体分别为 0.34V/0.38V/0.55V/0.43V/0.51V/∞ 59 60 J1701 1 2 BOTTOM面 1 排除T1700～T1704本体不 良后更换U300 2/3.PIN54/56/58 /60 二极体均为 0.84V/0.84V/0.84V /0.56V 1.PIN24/26/30/32/3 6/38/42/44/48/50 二极体均为 0.24V 1 2 7.T1702 两端电压为 0.69V T1701 T1700 U300 7.T1701/T1700/T1703/T1704 两端电压分别为0.89V/0.61V T1703 T1704 更换U300 更换U300 排除线路小料后更换 U1000 排除线路小料后更换 U1702 排除线路小料后更换 U1701 排除线路小料后更换 U1701 N N N N N N N N 1.量测 PIN24/26/30/32/36/38/4 2/44/48/50二极体值是否 OK Y 2.量测 GPIO_186_LCD_ERR_FG (PIN54) GPIO_054_LCD_RST_N (PIN56) 二极体值是否OK Y 3.量测 GPIO_182_LCD_ID1 (PIN58) GPIO_181_LCD_ID0 (PIN60) 二极体值是否OK Y 4.量测 VOUT25_LCD_DIG_1V2 (PIN35) VOUT4_1V85_LCD_IO (PIN37) 二极体值是否OK Y 5.量测 LCD_AVDD_3.1V(PIN39) 二级体是否OK Y 6.开机量测 LCD_AVDD(PIN43) ELVDD(PIN51) ELVSS(PIN59) 电压是否OK Y 7.开机量测 T1700～T1704 电压是否OK Y 依次更换 J1701/U1701/ U1702/U300 返回目录 2018/11/26 第1页，共1页
