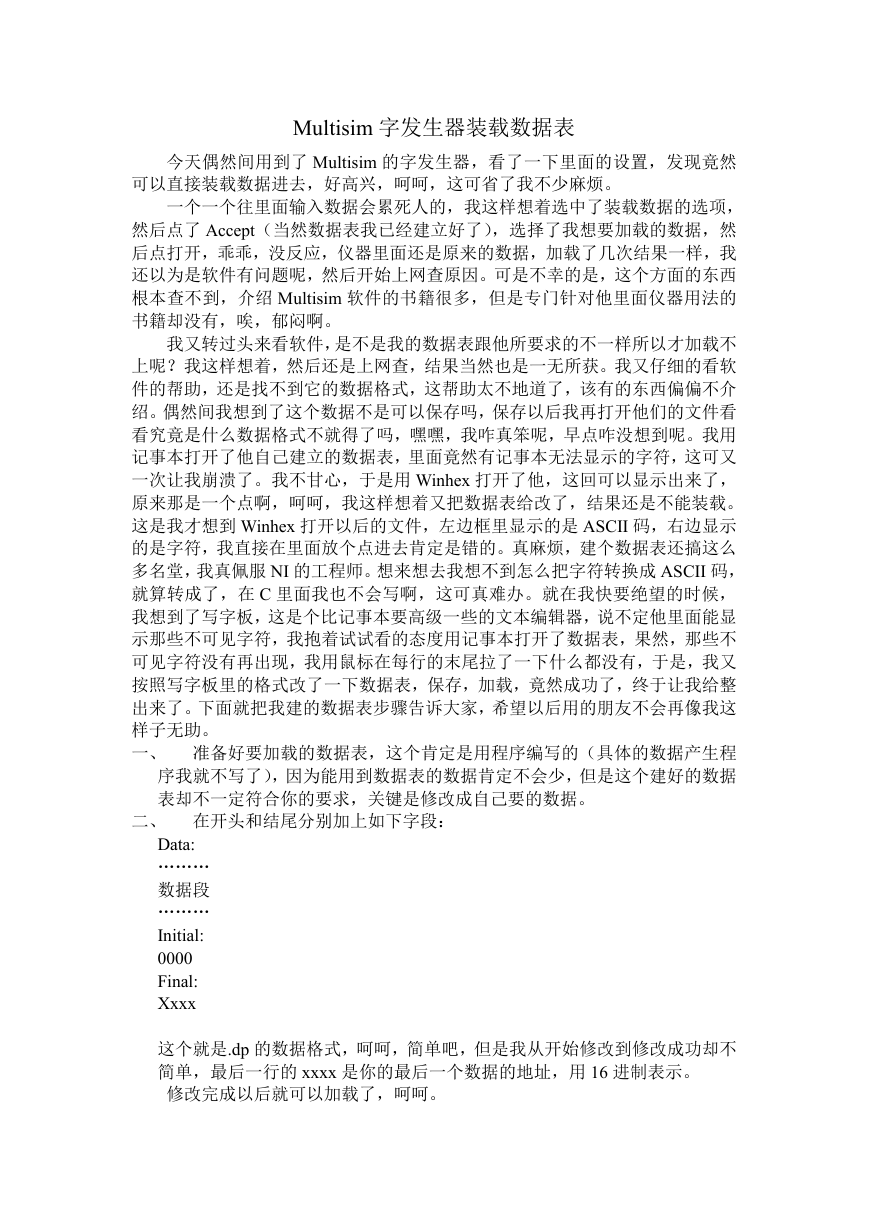

Multisim 字发生器装载数据表 今天偶然间用到了 Multisim 的字发生器，看了一下里面的设置，发现竟然 可以直接装载数据进去，好高兴，呵呵，这可省了我不少麻烦。 一个一个往里面输入数据会累死人的，我这样想着选中了装载数据的选项， 然后点了 Accept（当然数据表我已经建立好了），选择了我想要加载的数据，然 后点打开，乖乖，没反应，仪器里面还是原来的数据，加载了几次结果一样，我 还以为是软件有问题呢，然后开始上网查原因。可是不幸的是，这个方面的东西 根本查不到，介绍 Multisim 软件的书籍很多，但是专门针对他里面仪器用法的 书籍却没有，唉，郁闷啊。 我又转过头来看软件，是不是我的数据表跟他所要求的不一样所以才加载不 上呢？我这样想着，然后还是上网查，结果当然也是一无所获。我又仔细的看软 件的帮助，还是找不到它的数据格式，这帮助太不地道了，该有的东西偏偏不介 绍。偶然间我想到了这个数据不是可以保存吗，保存以后我再打开他们的文件看 看究竟是什么数据格式不就得了吗，嘿嘿，我咋真笨呢，早点咋没想到呢。我用 记事本打开了他自己建立的数据表，里面竟然有记事本无法显示的字符，这可又 一次让我崩溃了。我不甘心，于是用 Winhex 打开了他，这回可以显示出来了， 原来那是一个点啊，呵呵，我这样想着又把数据表给改了，结果还是不能装载。 这是我才想到 Winhex 打开以后的文件，左边框里显示的是 ASCII 码，右边显示 的是字符，我直接在里面放个点进去肯定是错的。真麻烦，建个数据表还搞这么 多名堂，我真佩服 NI 的工程师。想来想去我想不到怎么把字符转换成 ASCII 码， 就算转成了，在 C 里面我也不会写啊，这可真难办。就在我快要绝望的时候， 我想到了写字板，这是个比记事本要高级一些的文本编辑器，说不定他里面能显 示那些不可见字符，我抱着试试看的态度用记事本打开了数据表，果然，那些不 可见字符没有再出现，我用鼠标在每行的末尾拉了一下什么都没有，于是，我又 按照写字板里的格式改了一下数据表，保存，加载，竟然成功了，终于让我给整 出来了。下面就把我建的数据表步骤告诉大家，希望以后用的朋友不会再像我这 样子无助。 一、 准备好要加载的数据表，这个肯定是用程序编写的（具体的数据产生程 序我就不写了），因为能用到数据表的数据肯定不会少，但是这个建好的数据 表却不一定符合你的要求，关键是修改成自己要的数据。 二、 在开头和结尾分别加上如下字段： Data: ……… 数据段 ……… Initial: 0000 Final: Xxxx 这个就是.dp 的数据格式，呵呵，简单吧，但是我从开始修改到修改成功却不 简单，最后一行的 xxxx 是你的最后一个数据的地址，用 16 进制表示。 修改完成以后就可以加载了，呵呵。 

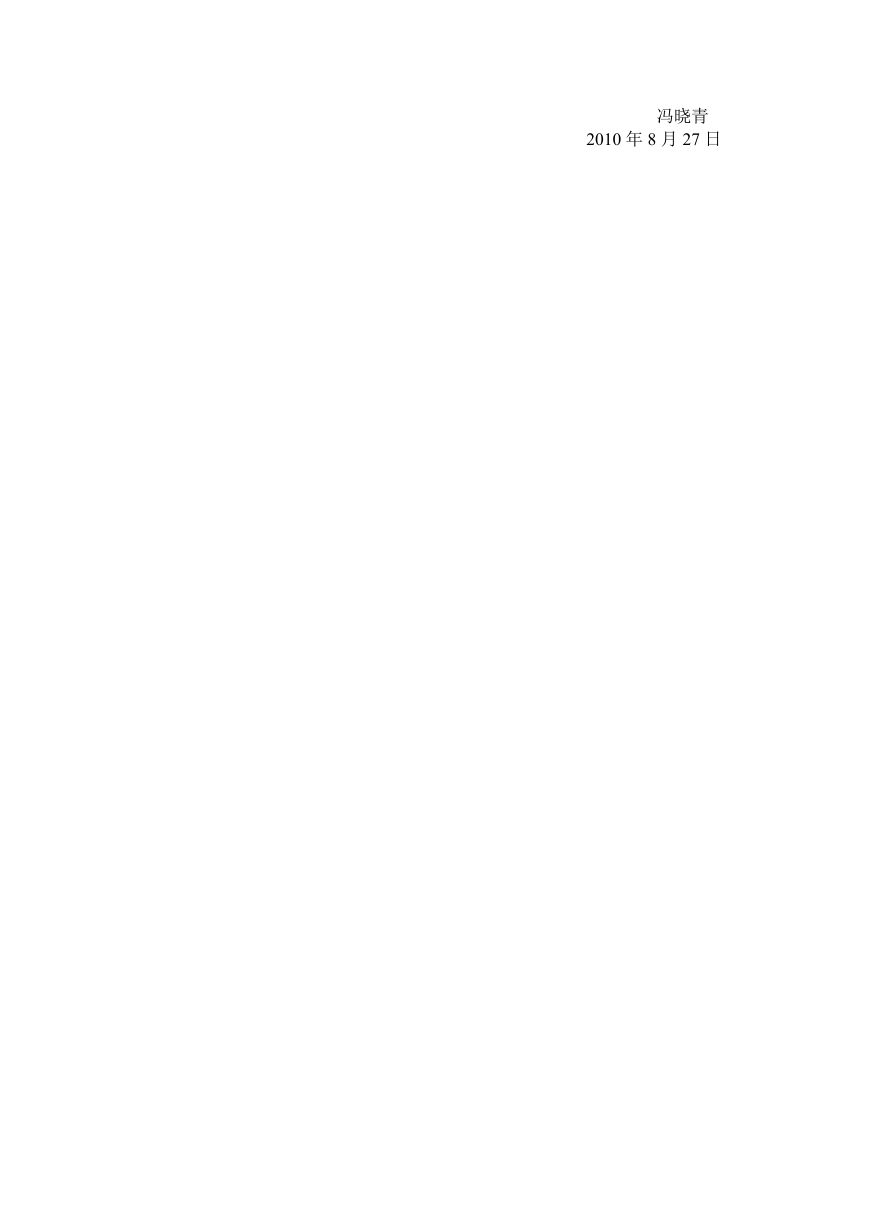

冯晓青 2010 年 8 月 27 日
