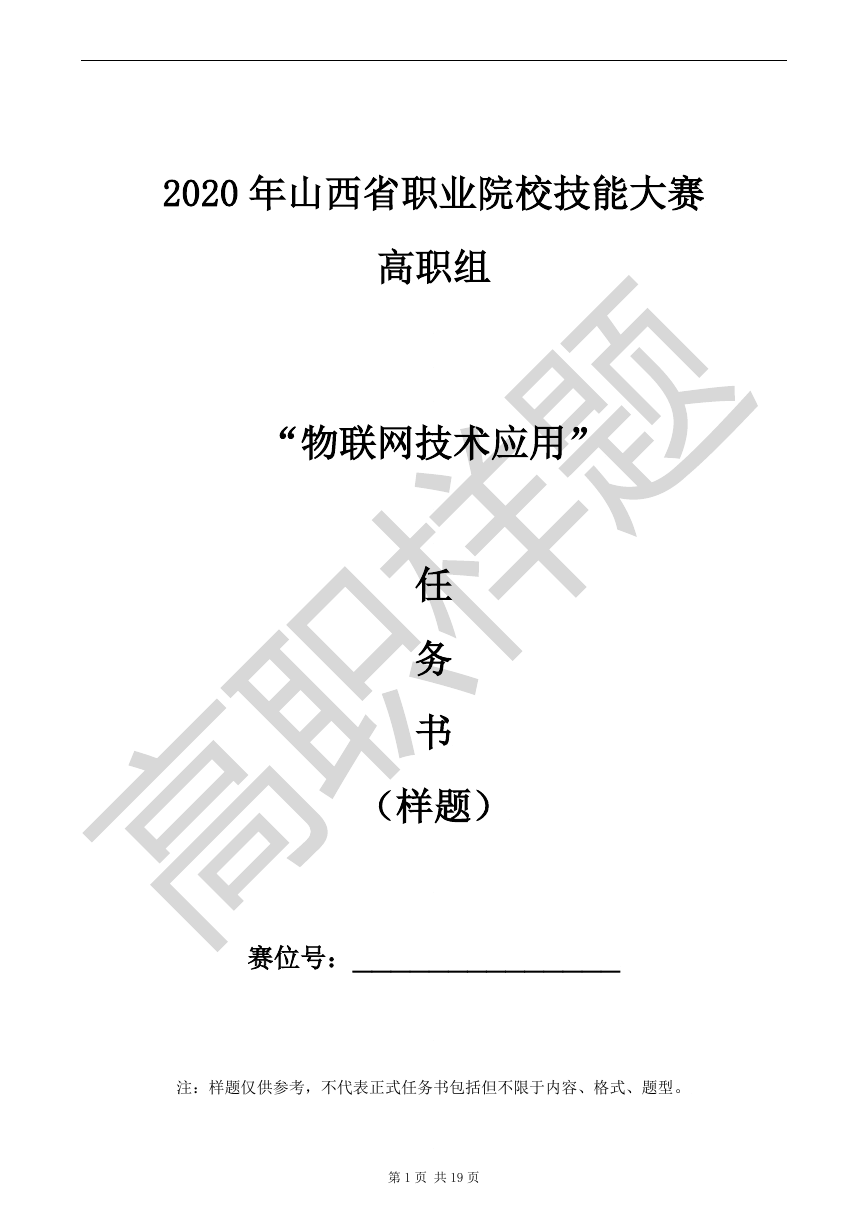

    2020 年山西省职业院校技能大赛 高职组 “物联网技术应用” 任 务 书 （样题） 赛位号：______________ 注：样题仅供参考，不代表正式任务书包括但不限于内容、格式、题型。 第 1 页 共 19 页

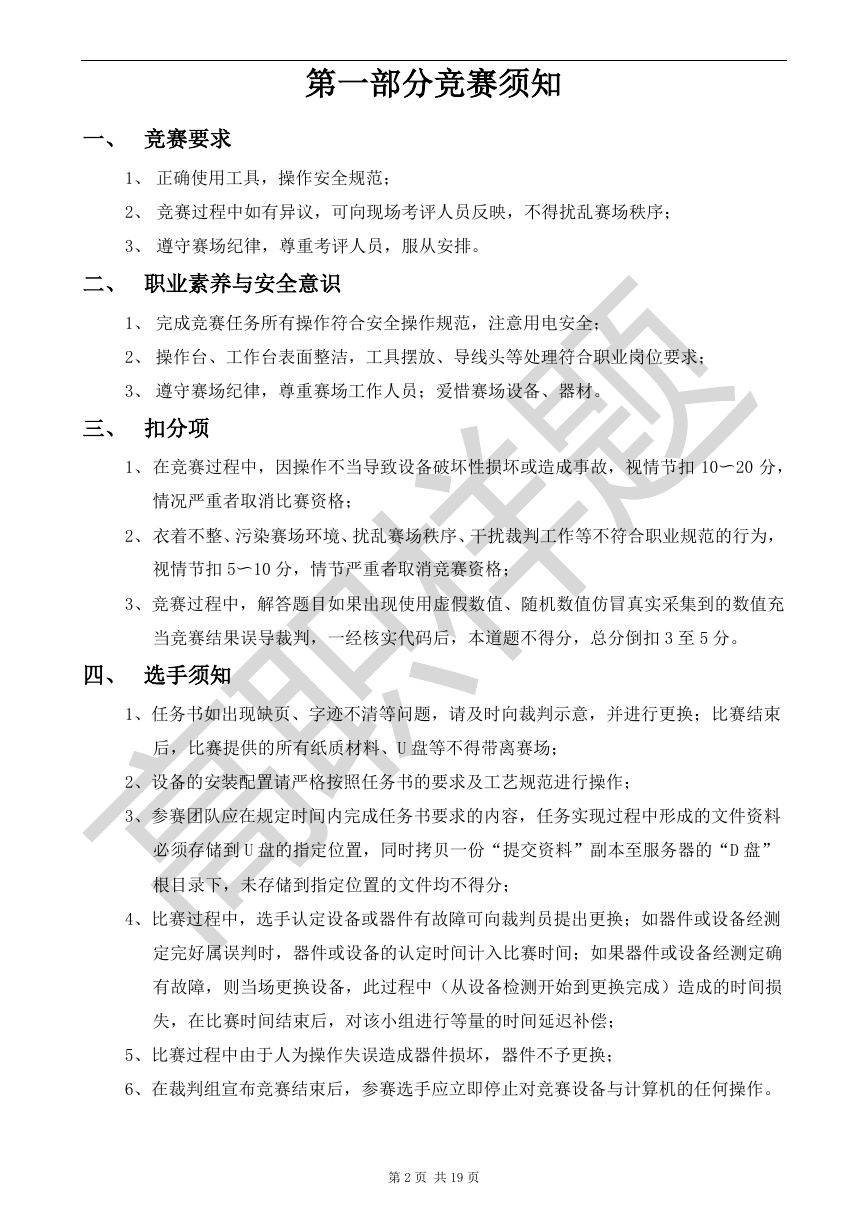

    第一部分竞赛须知 一、 竞赛要求 1、 正确使用工具，操作安全规范； 2、 竞赛过程中如有异议，可向现场考评人员反映，不得扰乱赛场秩序； 3、 遵守赛场纪律，尊重考评人员，服从安排。 二、 职业素养与安全意识 1、 完成竞赛任务所有操作符合安全操作规范，注意用电安全； 2、 操作台、工作台表面整洁，工具摆放、导线头等处理符合职业岗位要求； 3、 遵守赛场纪律，尊重赛场工作人员；爱惜赛场设备、器材。 三、 扣分项 1、 在竞赛过程中，因操作不当导致设备破坏性损坏或造成事故，视情节扣 10〜20 分， 情况严重者取消比赛资格； 2、 衣着不整、污染赛场环境、扰乱赛场秩序、干扰裁判工作等不符合职业规范的行为， 视情节扣 5〜10 分，情节严重者取消竞赛资格； 3、竞赛过程中，解答题目如果出现使用虚假数值、随机数值仿冒真实采集到的数值充 当竞赛结果误导裁判，一经核实代码后，本道题不得分，总分倒扣 3 至 5 分。 四、 选手须知 1、任务书如出现缺页、字迹不清等问题，请及时向裁判示意，并进行更换；比赛结束 后，比赛提供的所有纸质材料、U 盘等不得带离赛场； 2、设备的安装配置请严格按照任务书的要求及工艺规范进行操作； 3、参赛团队应在规定时间内完成任务书要求的内容，任务实现过程中形成的文件资料 必须存储到 U 盘的指定位置，同时拷贝一份“提交资料”副本至服务器的“D 盘” 根目录下，未存储到指定位置的文件均不得分； 4、比赛过程中，选手认定设备或器件有故障可向裁判员提出更换；如器件或设备经测 定完好属误判时，器件或设备的认定时间计入比赛时间；如果器件或设备经测定确 有故障，则当场更换设备，此过程中（从设备检测开始到更换完成）造成的时间损 失，在比赛时间结束后，对该小组进行等量的时间延迟补偿； 5、比赛过程中由于人为操作失误造成器件损坏，器件不予更换； 6、在裁判组宣布竞赛结束后，参赛选手应立即停止对竞赛设备与计算机的任何操作。 第 2 页 共 19 页

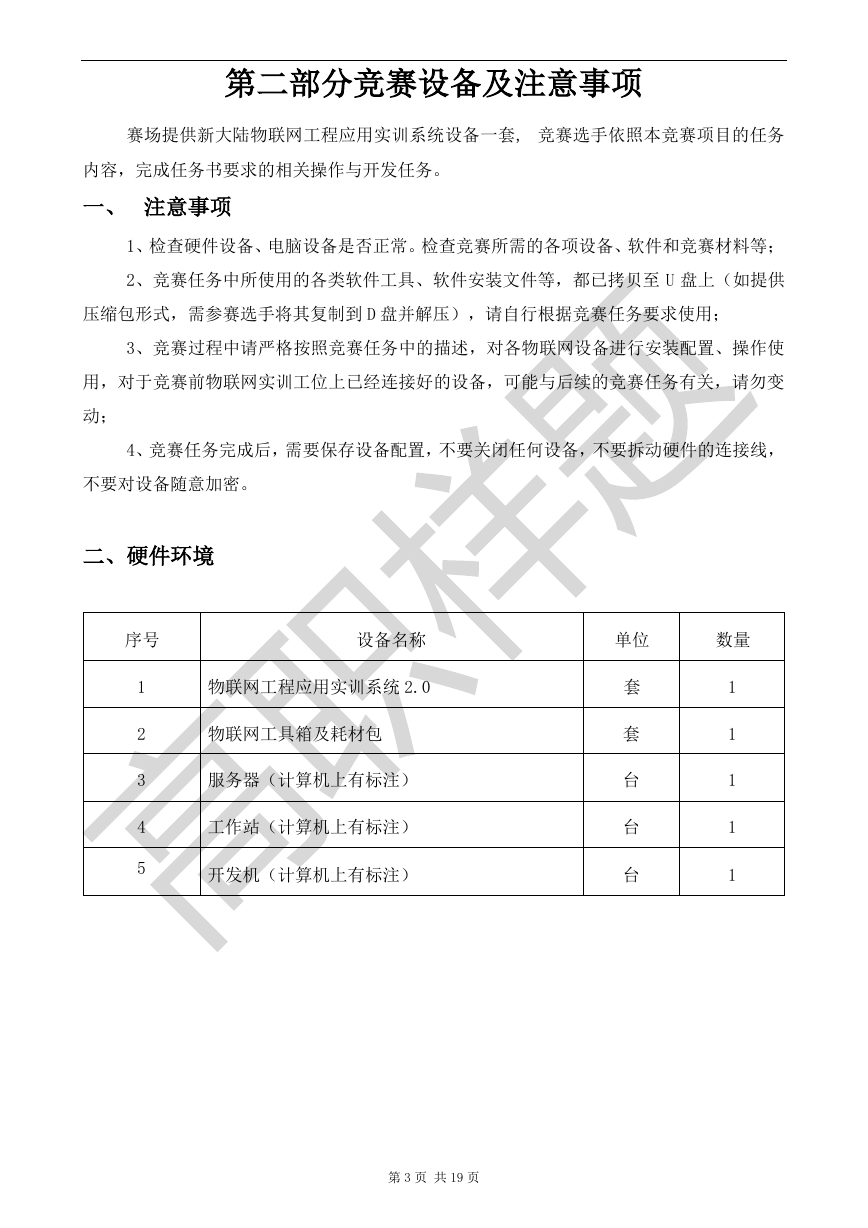

    第二部分竞赛设备及注意事项 赛场提供新大陆物联网工程应用实训系统设备一套, 竞赛选手依照本竞赛项目的任务 内容，完成任务书要求的相关操作与开发任务。 一、 注意事项 1、检查硬件设备、电脑设备是否正常。检查竞赛所需的各项设备、软件和竞赛材料等； 2、竞赛任务中所使用的各类软件工具、软件安装文件等，都已拷贝至 U 盘上（如提供 压缩包形式，需参赛选手将其复制到 D 盘并解压），请自行根据竞赛任务要求使用； 3、竞赛过程中请严格按照竞赛任务中的描述，对各物联网设备进行安装配置、操作使 用，对于竞赛前物联网实训工位上已经连接好的设备，可能与后续的竞赛任务有关，请勿变 动； 4、竞赛任务完成后，需要保存设备配置，不要关闭任何设备，不要拆动硬件的连接线， 不要对设备随意加密。 二、硬件环境 序号 设备名称 单位 数量 1 物联网工程应用实训系统 2.0 2 物联网工具箱及耗材包 3 服务器（计算机上有标注） 工作站（计算机上有标注） 开发机（计算机上有标注） 4 5 套 套 台 台 台 1 1 1 1 1 第 3 页 共 19 页

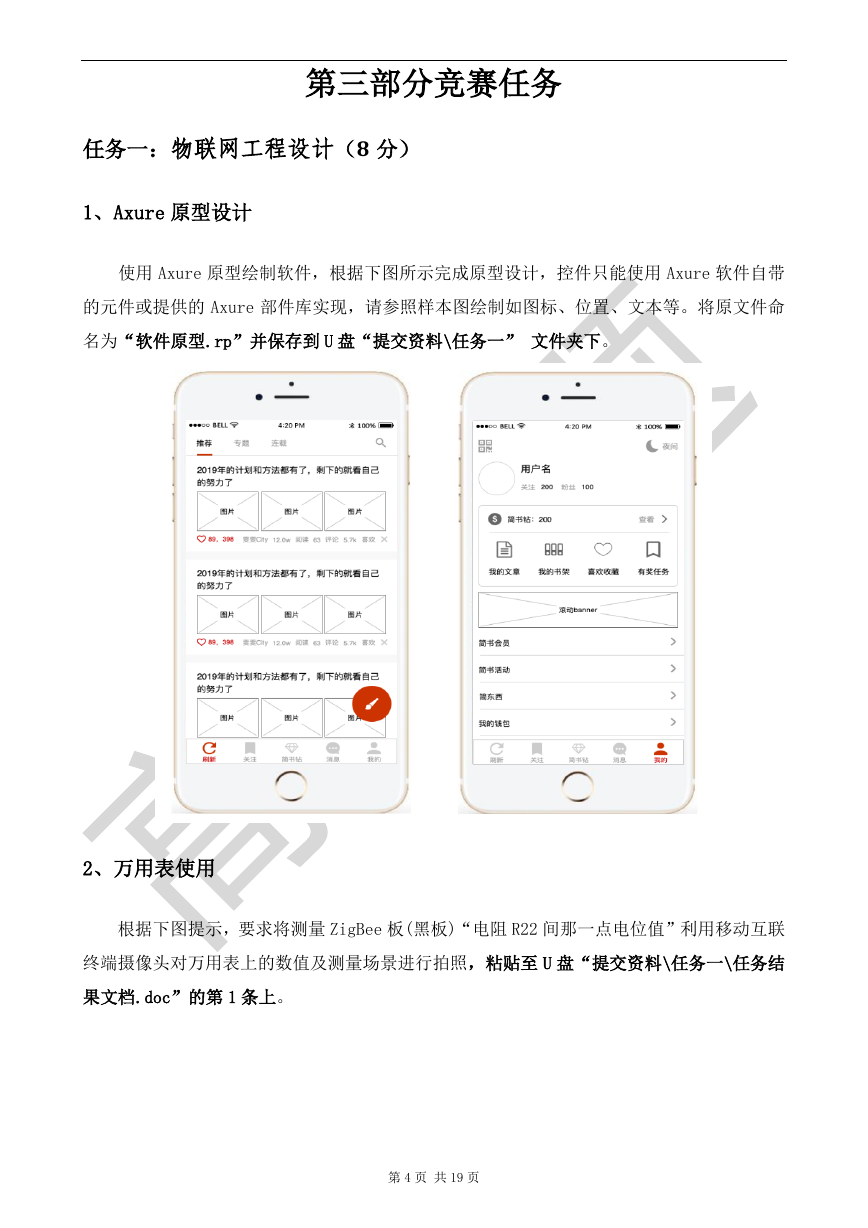

    第三部分竞赛任务 任务一：物联网工程设计（8 分） 1、Axure 原型设计 使用 Axure 原型绘制软件，根据下图所示完成原型设计，控件只能使用 Axure 软件自带 的元件或提供的 Axure 部件库实现，请参照样本图绘制如图标、位置、文本等。将原文件命 名为“软件原型.rp”并保存到 U 盘“提交资料\任务一” 文件夹下。 2、万用表使用 根据下图提示，要求将测量 ZigBee 板(黑板)“电阻 R22 间那一点电位值”利用移动互联 终端摄像头对万用表上的数值及测量场景进行拍照，粘贴至 U 盘“提交资料\任务一\任务结 果文档.doc”的第 1 条上。 第 4 页 共 19 页

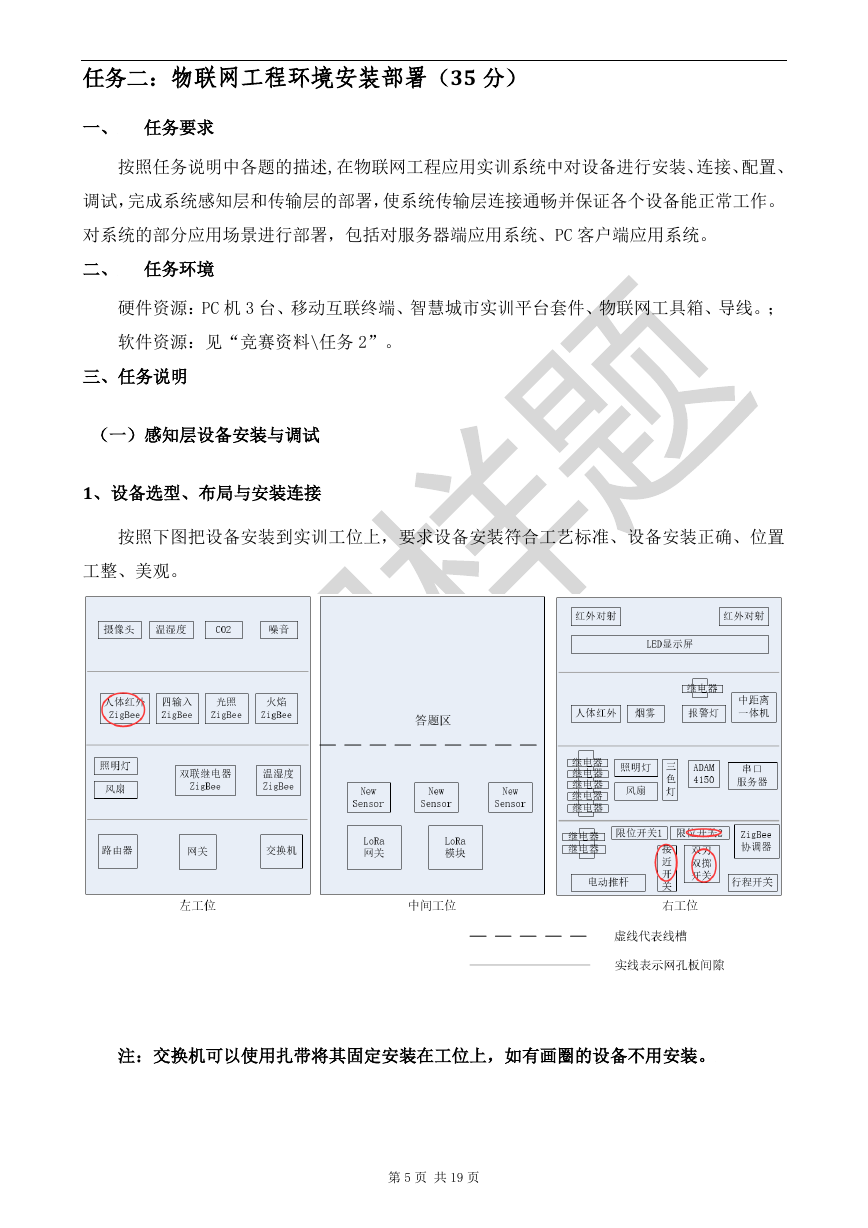

    任务二：物联网工程环境安装部署（35 分） 一、 任务要求 按照任务说明中各题的描述,在物联网工程应用实训系统中对设备进行安装、连接、配置、 调试，完成系统感知层和传输层的部署，使系统传输层连接通畅并保证各个设备能正常工作。 对系统的部分应用场景进行部署，包括对服务器端应用系统、PC 客户端应用系统。 二、 任务环境 硬件资源：PC 机 3 台、移动互联终端、智慧城市实训平台套件、物联网工具箱、导线。； 软件资源：见“竞赛资料\任务 2”。 三、任务说明 （一）感知层设备安装与调试 1、设备选型、布局与安装连接 按照下图把设备安装到实训工位上，要求设备安装符合工艺标准、设备安装正确、位置 工整、美观。 注：交换机可以使用扎带将其固定安装在工位上，如有画圈的设备不用安装。 第 5 页 共 19 页

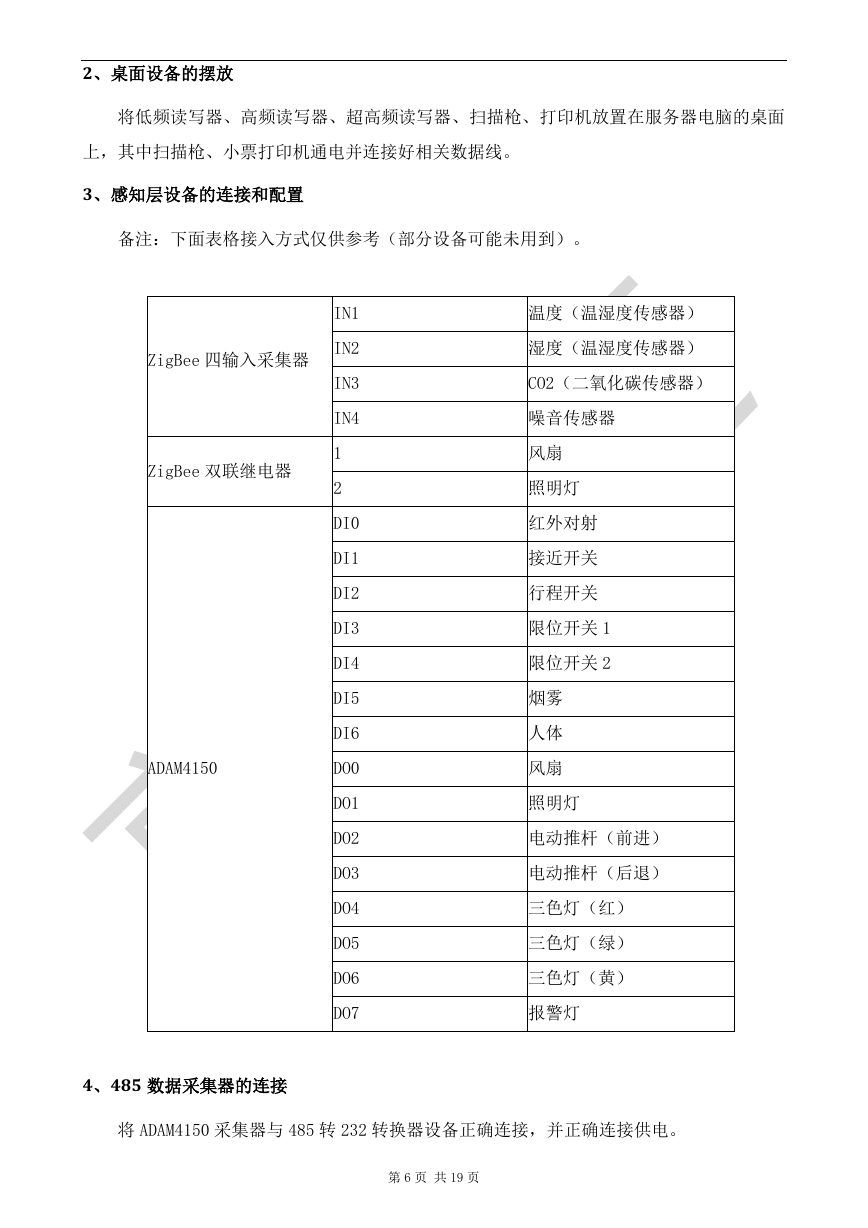

    2、桌面设备的摆放 将低频读写器、高频读写器、超高频读写器、扫描枪、打印机放置在服务器电脑的桌面 上，其中扫描枪、小票打印机通电并连接好相关数据线。 3、感知层设备的连接和配置 备注：下面表格接入方式仅供参考（部分设备可能未用到）。 ZigBee 四输入采集器 ZigBee 双联继电器 ADAM4150 IN1 IN2 IN3 IN4 1 2 DI0 DI1 DI2 DI3 DI4 DI5 DI6 DO0 DO1 DO2 DO3 DO4 DO5 DO6 DO7 温度（温湿度传感器） 湿度（温湿度传感器） CO2（二氧化碳传感器） 噪音传感器 风扇 照明灯 红外对射 接近开关 行程开关 限位开关 1 限位开关 2 烟雾 人体 风扇 照明灯 电动推杆（前进） 电动推杆（后退） 三色灯（红） 三色灯（绿） 三色灯（黄） 报警灯 4、485 数据采集器的连接 将 ADAM4150 采集器与 485 转 232 转换器设备正确连接，并正确连接供电。 第 6 页 共 19 页

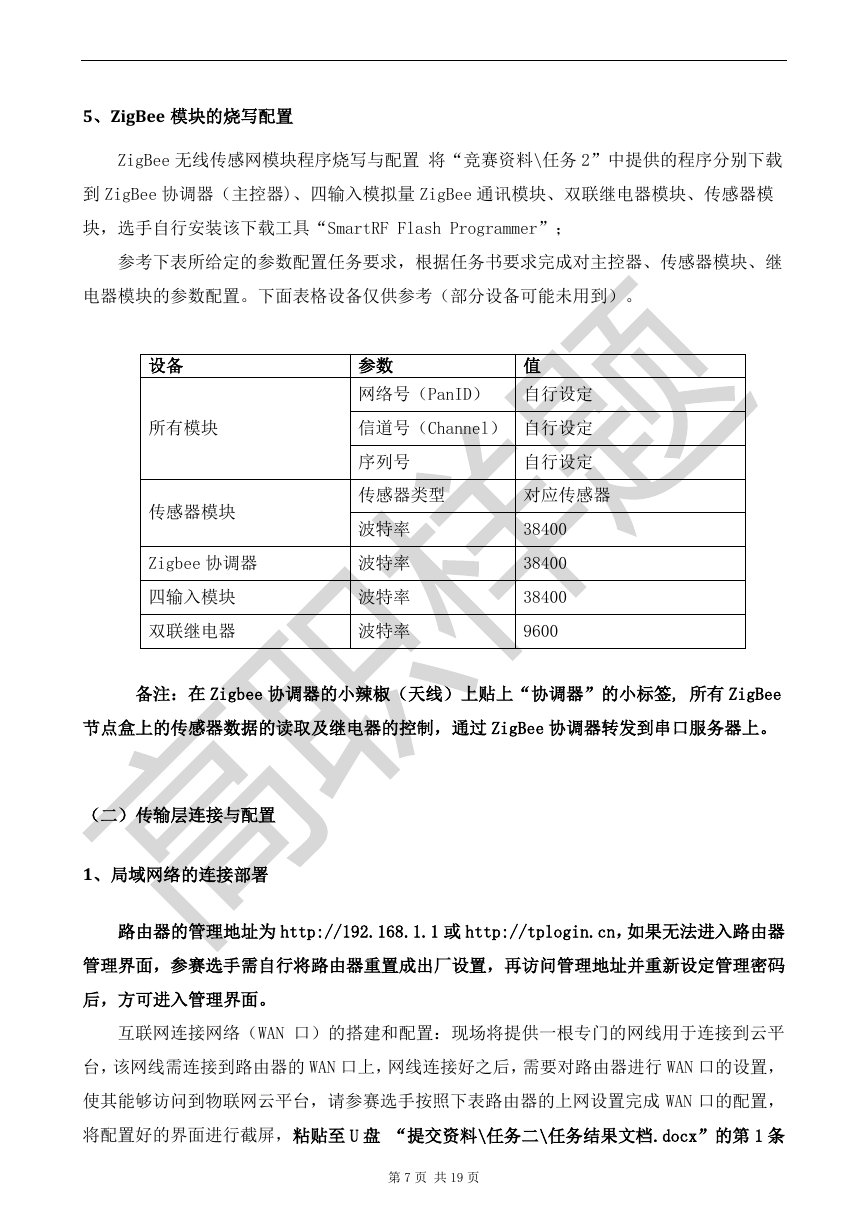

    5、ZigBee 模块的烧写配置 ZigBee 无线传感网模块程序烧写与配置 将“竞赛资料\任务 2”中提供的程序分别下载 到 ZigBee 协调器（主控器)、四输入模拟量 ZigBee 通讯模块、双联继电器模块、传感器模 块，选手自行安装该下载工具“SmartRF Flash Programmer”； 参考下表所给定的参数配置任务要求，根据任务书要求完成对主控器、传感器模块、继 电器模块的参数配置。下面表格设备仅供参考（部分设备可能未用到）。 设备 参数 值 网络号（PanID） 自行设定 所有模块 信道号（Channel） 自行设定 传感器模块 Zigbee 协调器 四输入模块 双联继电器 序列号 自行设定 传感器类型 对应传感器 波特率 波特率 波特率 波特率 38400 38400 38400 9600 备注：在 Zigbee 协调器的小辣椒（天线）上贴上“协调器”的小标签, 所有 ZigBee 节点盒上的传感器数据的读取及继电器的控制，通过 ZigBee 协调器转发到串口服务器上。 （二）传输层连接与配置 1、局域网络的连接部署 路由器的管理地址为 http://192.168.1.1 或 http://tplogin.cn，如果无法进入路由器 管理界面，参赛选手需自行将路由器重置成出厂设置，再访问管理地址并重新设定管理密码 后，方可进入管理界面。 互联网连接网络（WAN 口）的搭建和配置：现场将提供一根专门的网线用于连接到云平 台，该网线需连接到路由器的 WAN 口上，网线连接好之后，需要对路由器进行 WAN 口的设置， 使其能够访问到物联网云平台，请参赛选手按照下表路由器的上网设置完成 WAN 口的配置， 将配置好的界面进行截屏，粘贴至 U 盘 “提交资料\任务二\任务结果文档.docx”的第 1 条 第 7 页 共 19 页

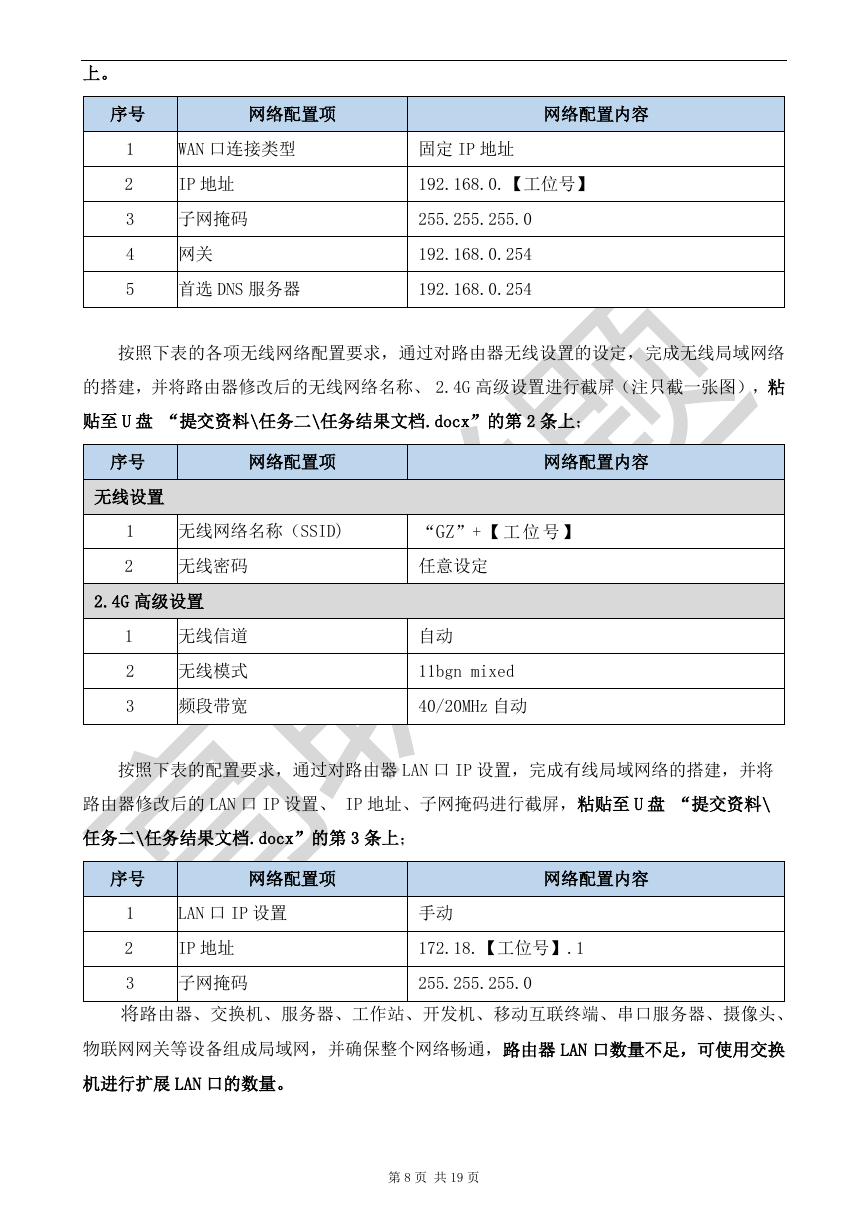

    上。 序号 网络配置项 网络配置内容 1 2 WAN 口连接类型 固定 IP 地址 IP 地址 192.168.0.【工位号】 3 子网掩码 4 网关 255.255.255.0 192.168.0.254 5 首选 DNS 服务器 192.168.0.254 按照下表的各项无线网络配置要求，通过对路由器无线设置的设定，完成无线局域网络 的搭建，并将路由器修改后的无线网络名称、 2.4G 高级设置进行截屏（注只截一张图），粘 贴至 U 盘 “提交资料\任务二\任务结果文档.docx”的第 2 条上； 序号 网络配置项 网络配置内容 无线设置 1 无线网络名称（SSID) “GZ”+ 【 工 位 号 】 2 无线密码 任意设定 2.4G 高级设置 1 无线信道 2 无线模式 3 频段带宽 自动 11bgn mixed 40/20MHz 自动 按照下表的配置要求，通过对路由器 LAN 口 IP 设置，完成有线局域网络的搭建，并将 路由器修改后的 LAN 口 IP 设置、 IP 地址、子网掩码进行截屏，粘贴至 U 盘 “提交资料\ 任务二\任务结果文档.docx”的第 3 条上； 序号 网络配置项 网络配置内容 1 2 LAN 口 IP 设置 手动 IP 地址 172.18.【工位号】.1 3 子网掩码 255.255.255.0 将路由器、交换机、服务器、工作站、开发机、移动互联终端、串口服务器、摄像头、 物联网网关等设备组成局域网，并确保整个网络畅通，路由器 LAN 口数量不足，可使用交换 机进行扩展 LAN 口的数量。 第 8 页 共 19 页
