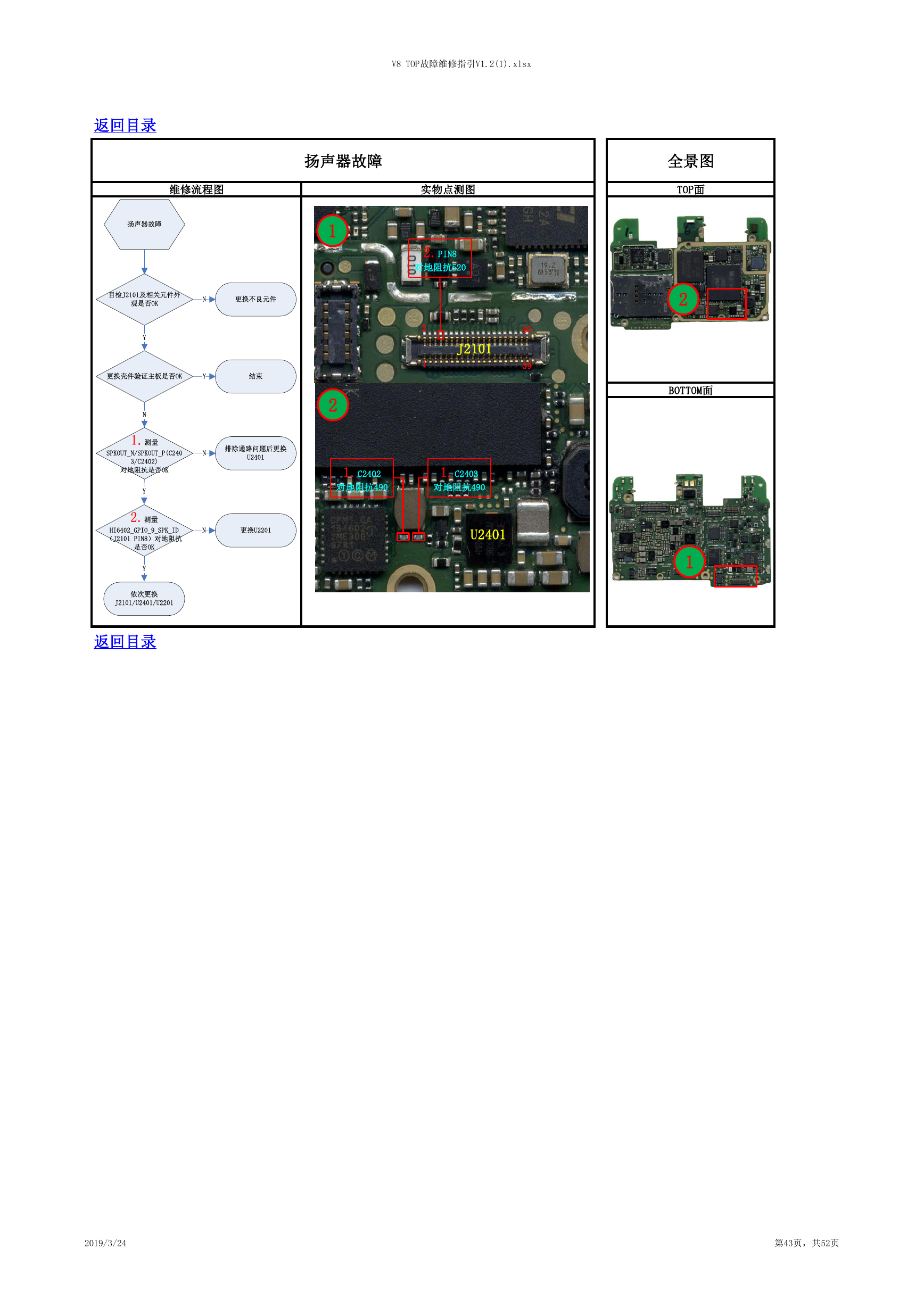

V8 TOP故障维修指引V1.2(1).xlsx 返回目录 扬声器故障 维修流程图 实物点测图 1 2 2.PIN8 对地阻抗520 2 1 J2101 40 39 1.C2402 对地阻抗490 1.C2403 对地阻抗490 U2401 返回目录 全景图 TOP面 2 BOTTOM面 1 2019/3/24 第43页，共52页 扬声器故障目检J2101及相关元件外观是否OK更换不良元件更换壳件验证主板是否OK结束NYYNYNNY依次更换J2101/U2401/U22011.测量 SPKOUT_N/SPKOUT_P(C2403/C2402)对地阻抗是否OK2.测量HI6402_GPIO_9_SPK_ID（J2101 PIN8）对地阻抗是否OK排除通路问题后更换U2401更换U2201
