保密
新产品维修指南
[ SM-C5000 ]
修订版本2.7
指导者:Zhenggui.ge
zhenggui.ge@samsung.com
本资料归三星电子有限公司所有。未经授权使用该资料可能受到国际和/或国内法律的惩罚 。
-未经三星授权不得使用本文档-
保密

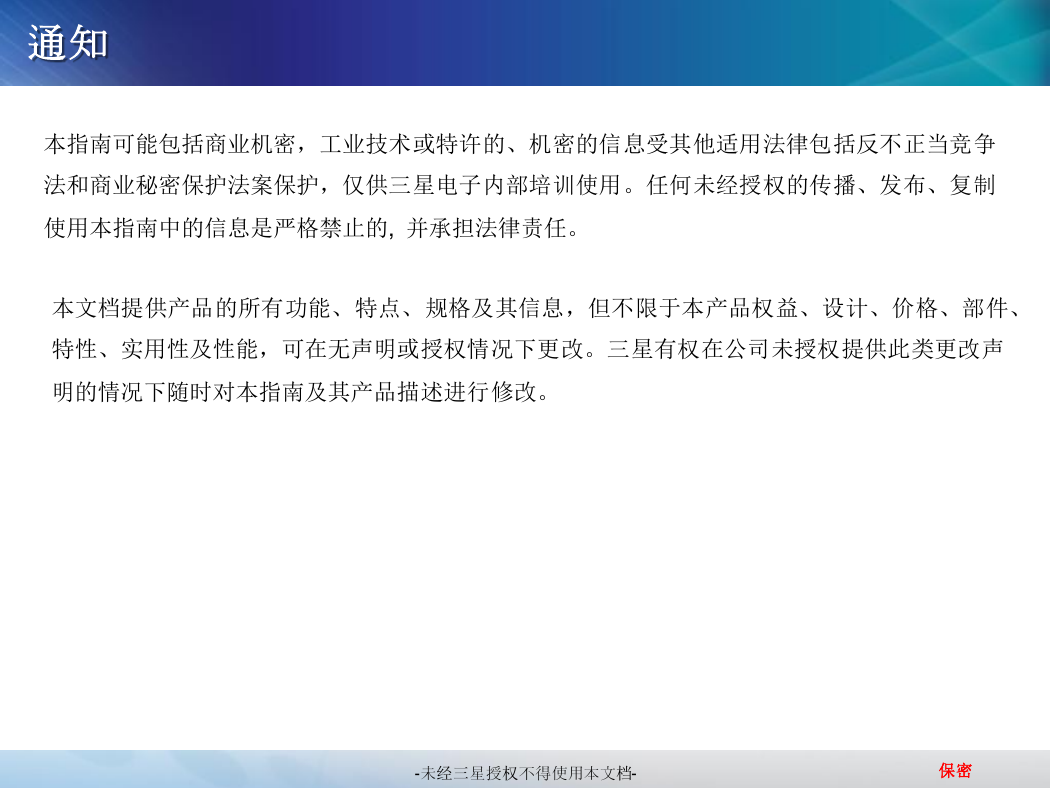

通知
本指南可能包括商业机密,工业技术或特许的、机密的信息受其他适用法律包括反不正当竞争
法和商业秘密保护法案保护,仅供三星电子内部培训使用。任何未经授权的传播、发布、复制
使用本指南中的信息是严格禁止的, 并承担法律责任。
本文档提供产品的所有功能、特点、规格及其信息,但不限于本产品权益、设计、价格、部件、
特性、实用性及性能,可在无声明或授权情况下更改。三星有权在公司未授权提供此类更改声
明的情况下随时对本指南及其产品描述进行修改。
-未经三星授权不得使用本文档-
保密
目录
1. SM-C5000规格(Galaxy C5 CN 中国)
2.硬件
2-1. 硬件新理念
2-2.拆卸 & 组装
2-3. 新传感器 & 测试方法
2-4. 部件图(模块 & ICs)
2-5.故障排除
2-6.射频校准
3.软件
3-1.软件下载
3-2.主要功能
3-3. 新软件功能 & 新理念(UI/IX)
4.维修技术信息
-未经三星授权不得使用本文档-
保密

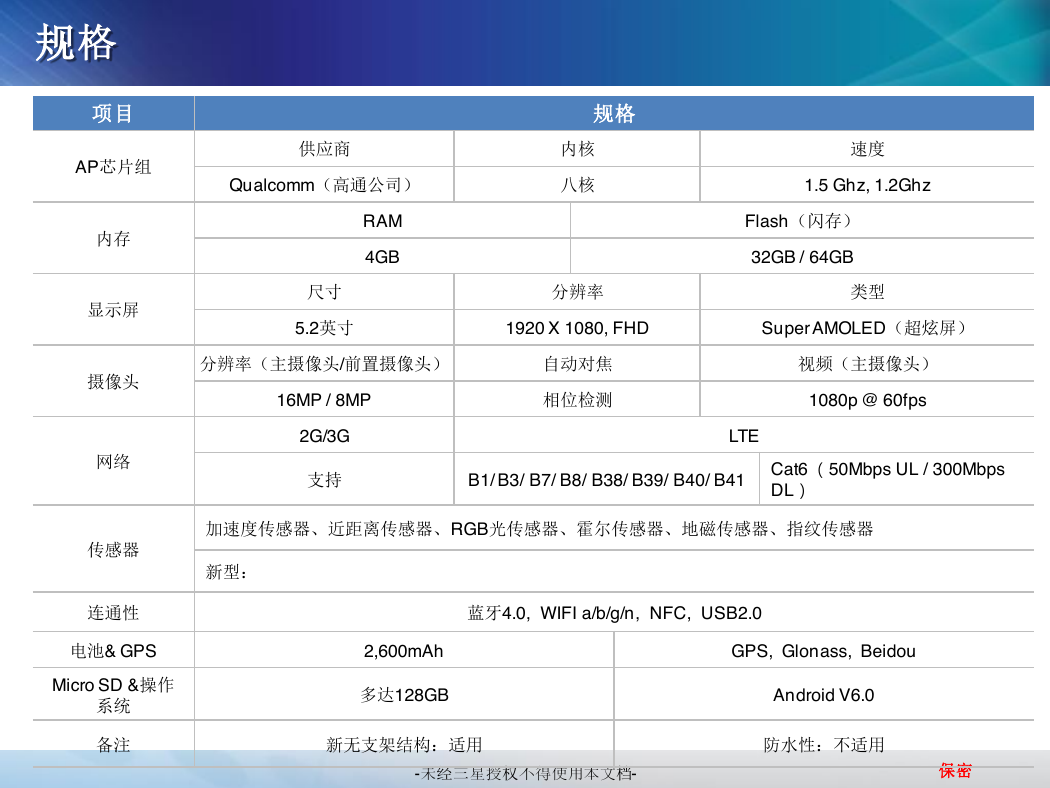

规格
项目
AP芯片组
内存
显示屏
摄像头
网络
传感器
供应商
Qualcomm(高通公司)
RAM
4GB
尺寸
5.2英寸
分辨率(主摄像头/前置摄像头)
16MP / 8MP
2G/3G
支持
规格
内核
八核
速度
1.5 Ghz, 1.2Ghz
Flash(闪存)
32GB / 64GB
分辨率
类型
1920 X 1080, FHD
Super AMOLED(超炫屏)
自动对焦
相位检测
视频(主摄像头)
1080p @ 60fps
LTE
B1/ B3/ B7/ B8/ B38/ B39/ B40/ B41
Cat6 (50Mbps UL / 300Mbps
DL)
加速度传感器、近距离传感器、RGB光传感器、霍尔传感器、地磁传感器、指纹传感器
新型:
连通性
电池& GPS
Micro SD &操作
系统
备注
蓝牙4.0, WIFI a/b/g/n, NFC, USB2.0
2,600mAh
多达128GB
新无支架结构:适用
GPS, Glonass, Beidou
Android V6.0
防水性:不适用
-未经三星授权不得使用本文档-
保密
拆卸&重新组装
管理要点
确保拆卸PBA上
的螺钉,以防
PBA损坏。
当拆卸副PBA时,
确保首先拆卸触
摸键FPCB,以防
触摸键FPCB损
坏 。
-未经三星授权不得使用本文档-
保密
部件布局
后盖
NFC天线
音量键
触点FPCB
电源键
CU垫片
扬声器模块
-未经三星授权不得使用本文档-
保密
部件布局
PBA(正面)
U3005
BT/WIFI/FM
U7029
霍尔IC
U3010
NFC
U3006
NFC IC 电源
HDC7001
主摄像头连接器
U5011
副充电器
HDC5000
FPS IF 连接器
U7009
代理+ RGB 传感器
LED5001
维修 LED
U5000
IF PMIC
U7008
加速度传感器
U7010
磁传感器
HDC7000
OCTA 连接器
UME4000
存储器
UCP4000
CPU
U6005
按键LED LDO
U6003
触摸 IC LDO
U5006
FPS OCP 和电源
U6004
负载开关
HEA6000
副 PBA 连接器
-未经三星授权不得使用本文档-
保密
部件布局
ANT2013
接地触点
U2006
天线开关
U2003
双工器-FEM
U7030
OCTA DCDC 转换器
ANT7001/7002
电源键连接器
RFS1008
电缆连接器
U5002
PMIC
U6001
编解码器
U6000
音频放大器
U2000
APT 调制解调器
U6002
耳机检测
U6007
耳机_MICBIAS LDO
U1005
收发器(中+ 低频带)
U1006
收发器(高频带+ 频带3)
F1001
低/中频带FEMid
PBA (反面)
-未经三星授权不得使用本文档-
MIC6000
副 MIC
ANT3000
GPS/BT/WIFI 天线 触点
AG3004
天线_接地
U3009
GPS / GNSS
ANT7000/7003/7004
音量键触点
ANT3001/3002
NFC 天线触点
LED5000
闪光灯
HEA7000
前置摄像头连接器
BTC7000
电池连接器
U1003
高频带PA
U1002
高频带ASM
PAM1000
低/中频带MMPA
U1000
主 MRD 天线开关
U1007
主 MRD 天线开关
