    淮海工学院计算机工程学院 实 验 报 告 书 课 程 名 ：《网络管理技术》 题 目： 静态路由配置 班 级： 学 号： 姓 名： 评语： 成绩： 指导教师： 批阅时间： 年 月 日

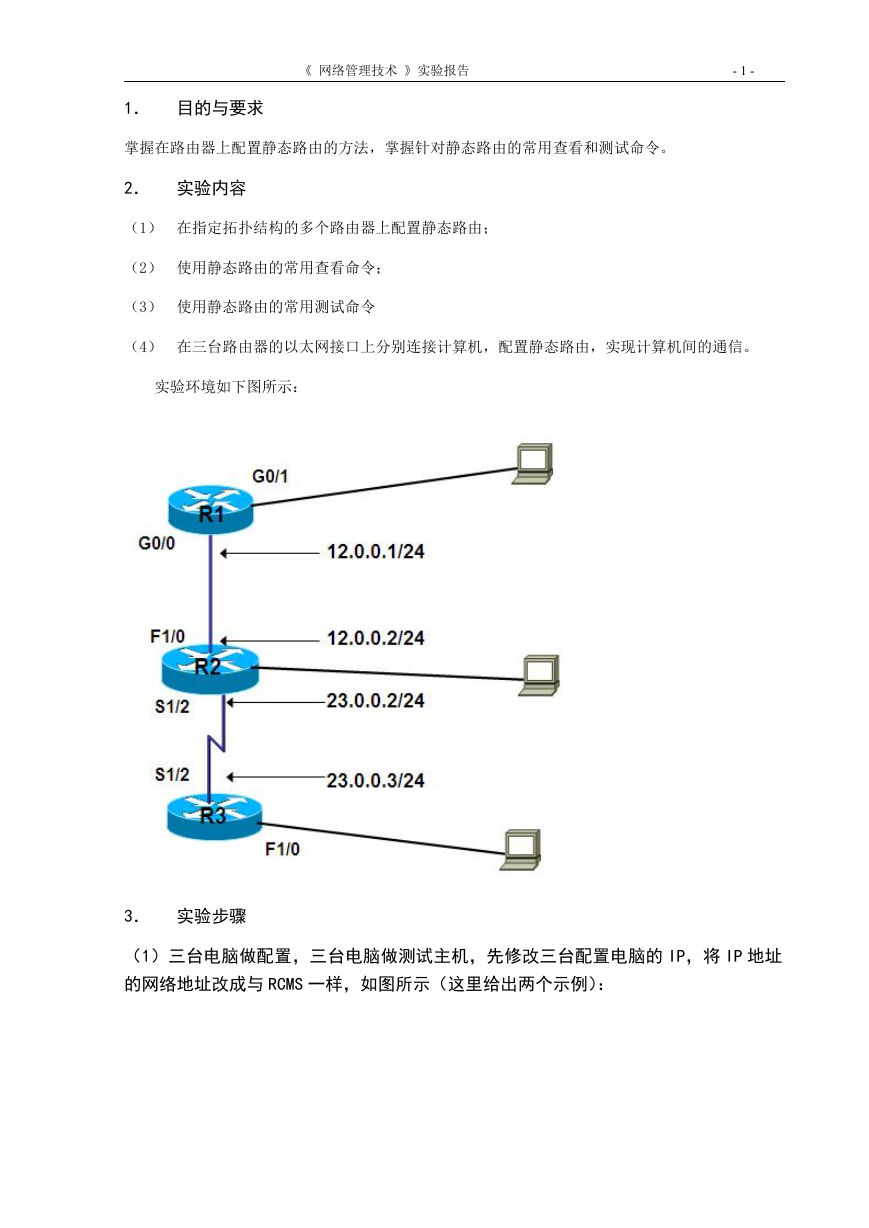

    《 网络管理技术 》实验报告 - 1 - 1． 目的与要求 掌握在路由器上配置静态路由的方法，掌握针对静态路由的常用查看和测试命令。 2． 实验内容 （1） 在指定拓扑结构的多个路由器上配置静态路由； （2） 使用静态路由的常用查看命令； （3） 使用静态路由的常用测试命令 （4） 在三台路由器的以太网接口上分别连接计算机，配置静态路由，实现计算机间的通信。 实验环境如下图所示： 3． 实验步骤 （1）三台电脑做配置，三台电脑做测试主机，先修改三台配置电脑的 IP，将 IP 地址 的网络地址改成与 RCMS 一样，如图所示（这里给出两个示例）：

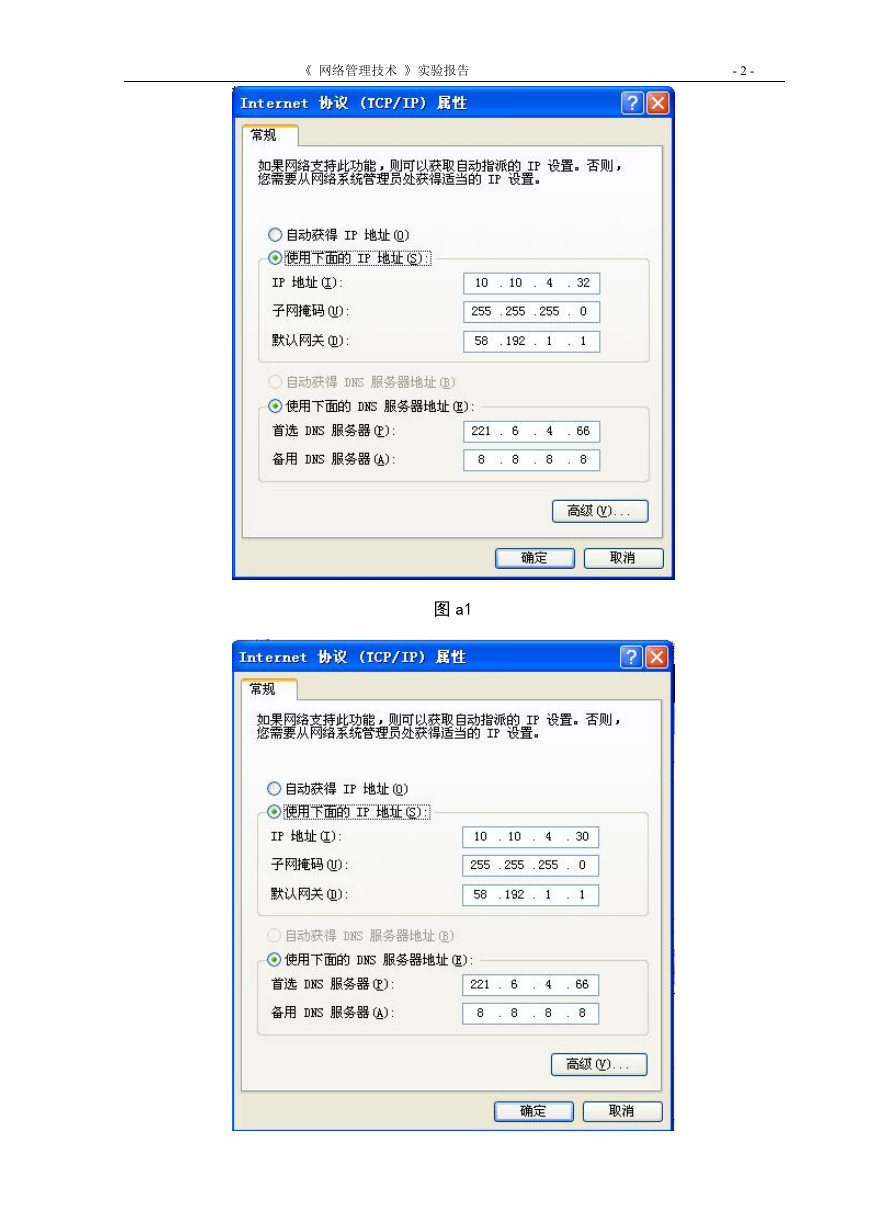

    《 网络管理技术 》实验报告 - 2 - 图 a1
    《 网络管理技术 》实验报告 图 a2 - 3 - （2）用 show run 查看三台路由器的配置情况： 图 b1 图 b2

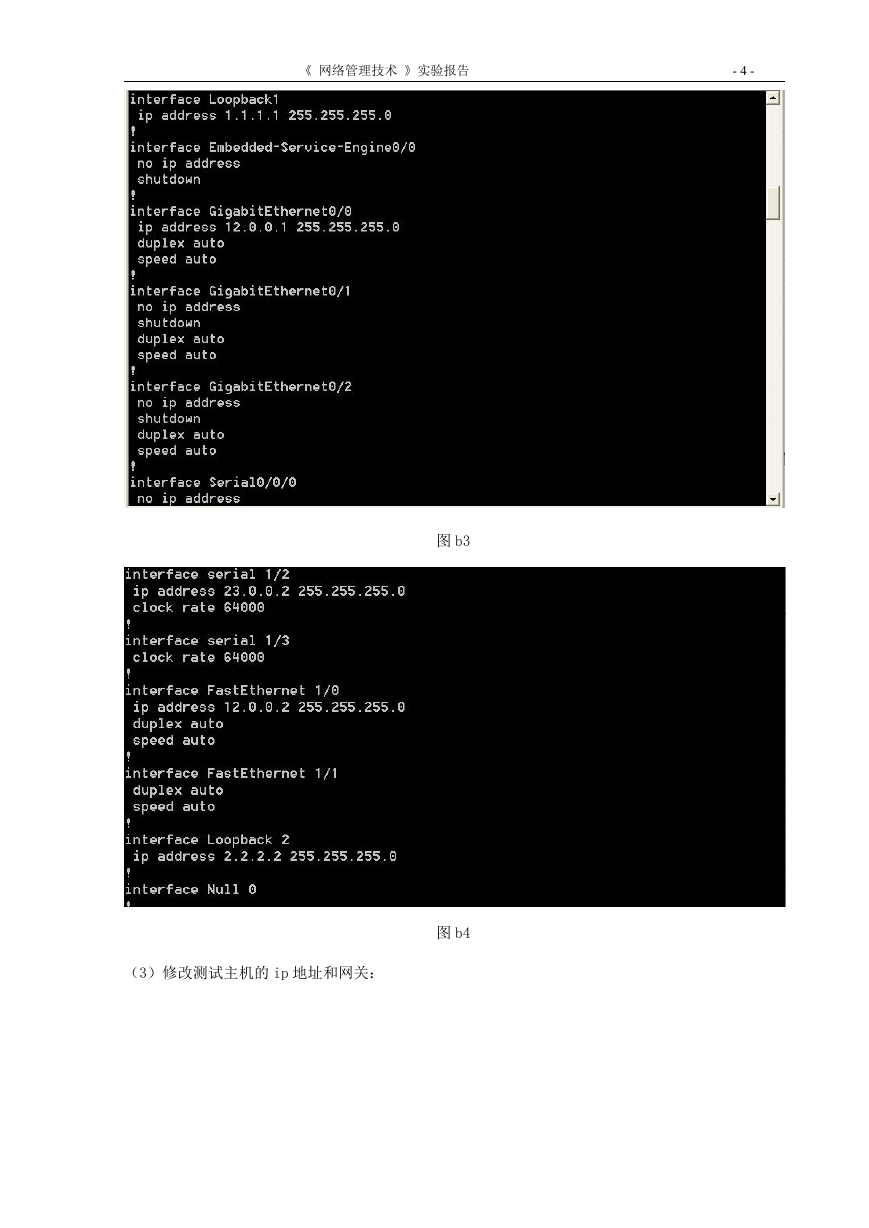

    《 网络管理技术 》实验报告 - 4 - 图 b3 图 b4 （3）修改测试主机的 ip 地址和网关：

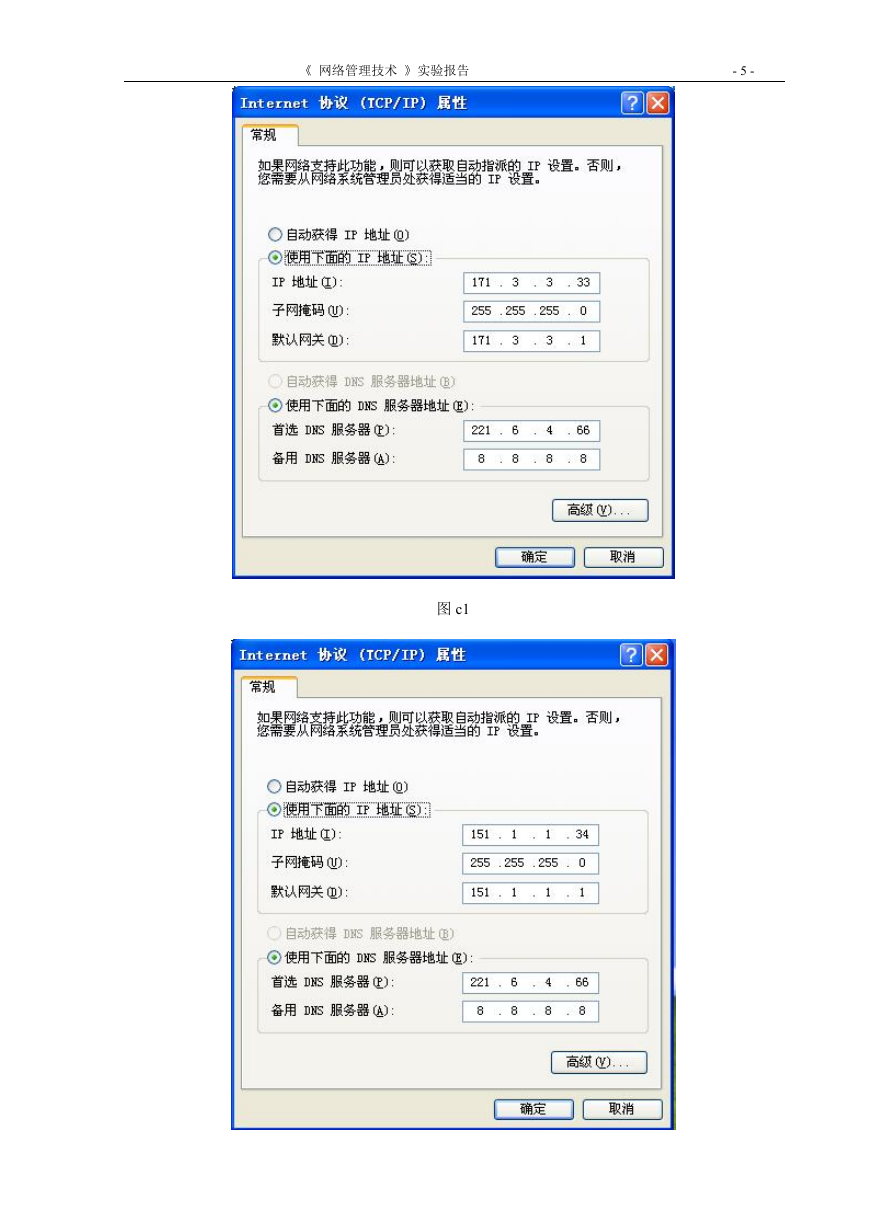

    《 网络管理技术 》实验报告 - 5 - 图 c1

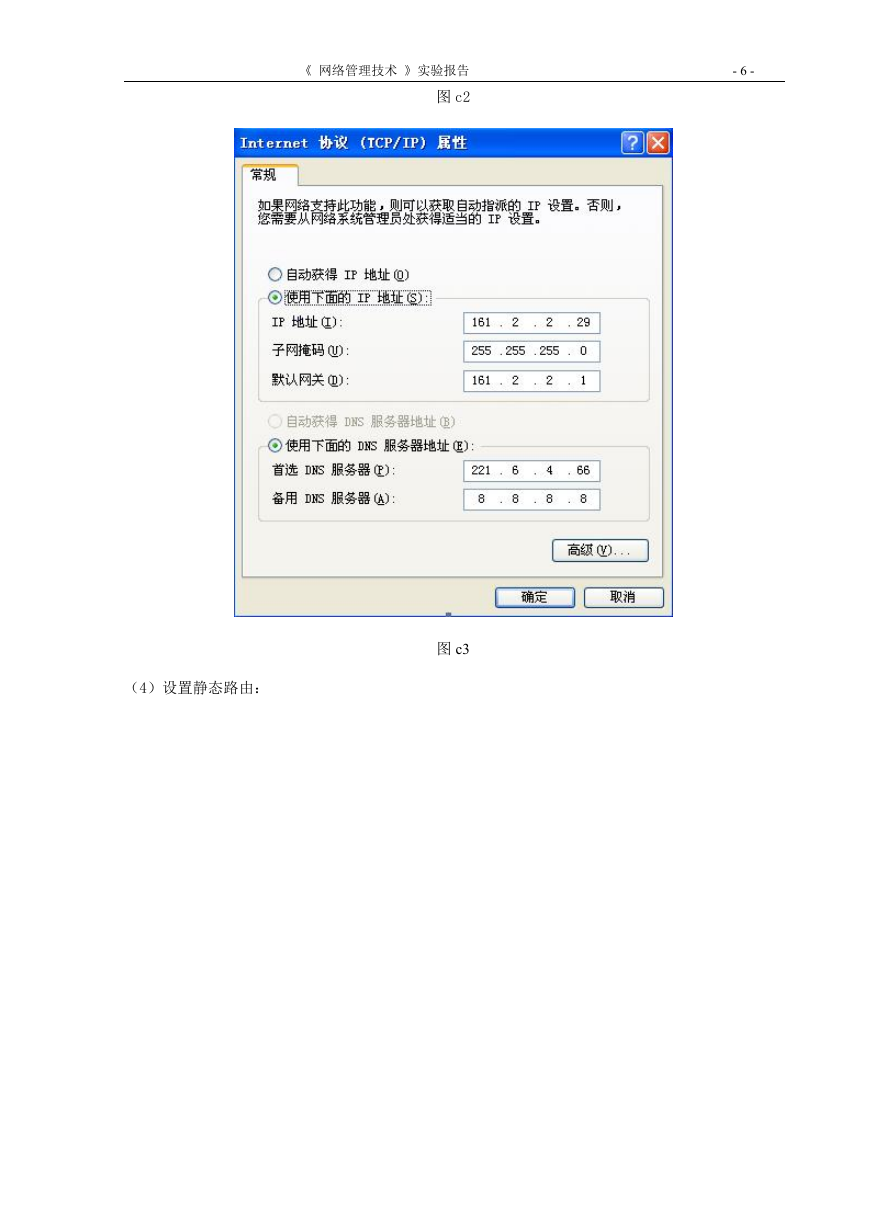

    《 网络管理技术 》实验报告 图 c2 - 6 - （4）设置静态路由： 图 c3

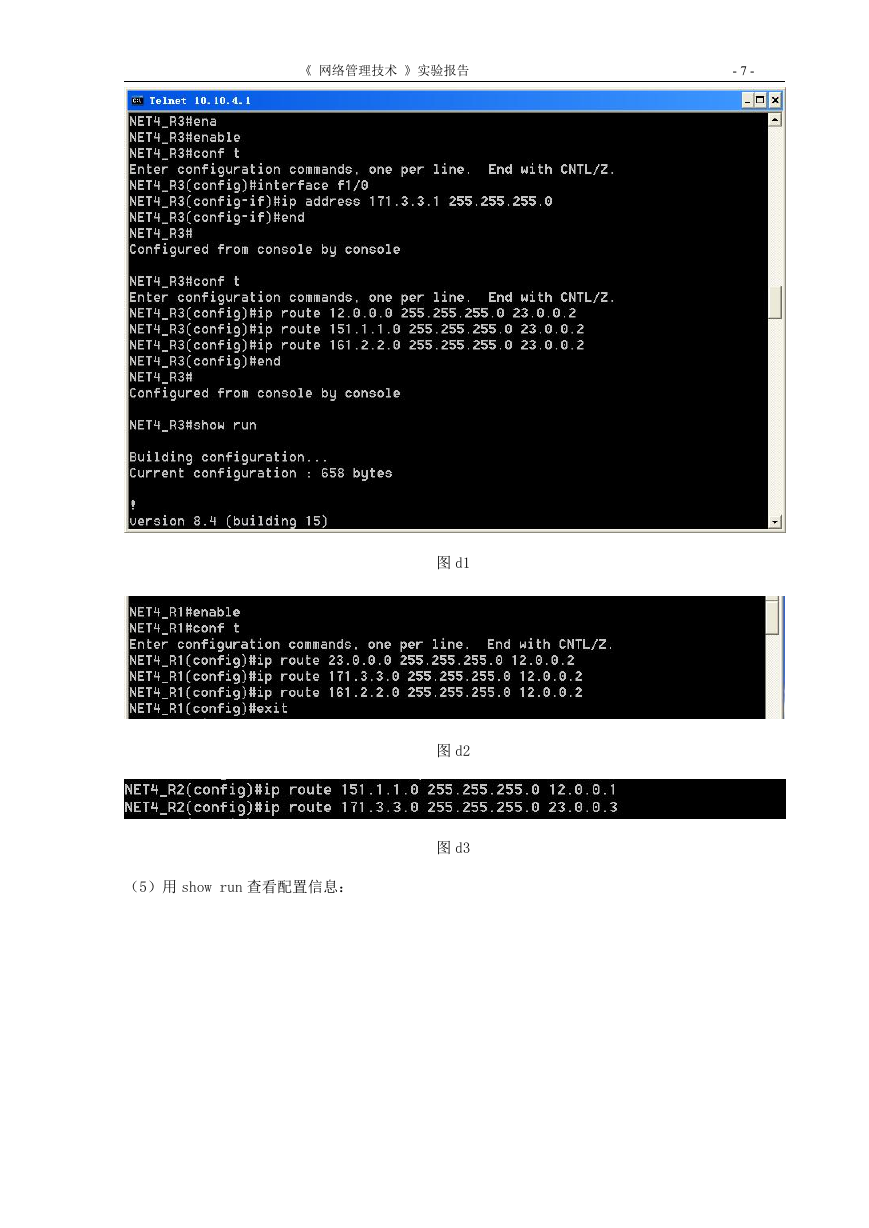

    《 网络管理技术 》实验报告 - 7 - 图 d1 图 d2 图 d3 （5）用 show run 查看配置信息：
