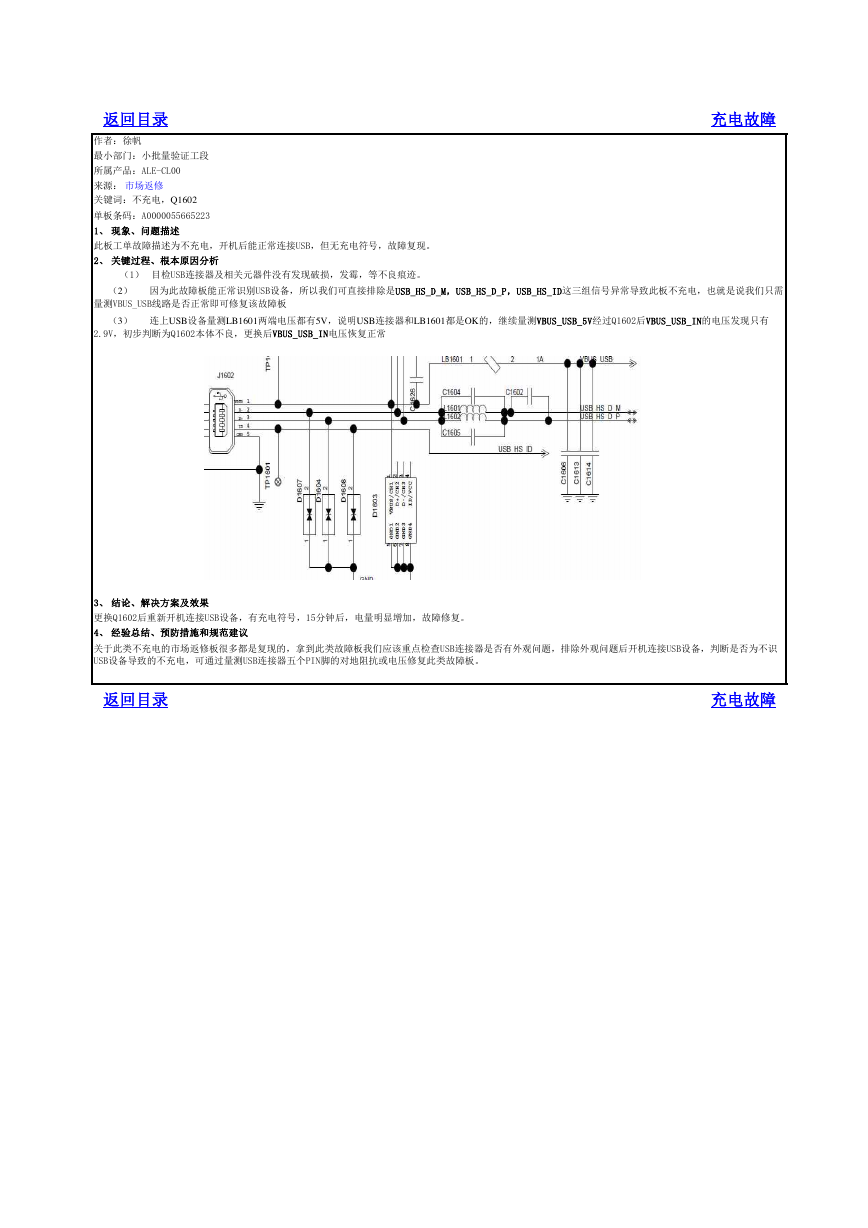

返回目录 作者：徐帆 最小部门：小批量验证工段 所属产品：ALE-CL00 来源： 市场返修 关键词：不充电，Q1602 单板条码：A0000055665223 1、 现象、问题描述 此板工单故障描述为不充电，开机后能正常连接USB，但无充电符号，故障复现。 2、 关键过程、根本原因分析 （1）   目检USB连接器及相关元器件没有发现破损，发霉，等不良痕迹。 充电故障 （2）       因为此故障板能正常识别USB设备，所以我们可直接排除是USB_HS_D_M，USB_HS_D_P，USB_HS_ID这三组信号异常导致此板不充电，也就是说我们只需 量测VBUS_USB线路是否正常即可修复该故障板 （3）       连上USB设备量测LB1601两端电压都有5V，说明USB连接器和LB1601都是OK的，继续量测VBUS_USB_5V经过Q1602后VBUS_USB_IN的电压发现只有 2.9V，初步判断为Q1602本体不良，更换后VBUS_USB_IN电压恢复正常 3、 结论、解决方案及效果 更换Q1602后重新开机连接USB设备，有充电符号，15分钟后，电量明显增加，故障修复。 4、 经验总结、预防措施和规范建议 关于此类不充电的市场返修板很多都是复现的，拿到此类故障板我们应该重点检查USB连接器是否有外观问题，排除外观问题后开机连接USB设备，判断是否为不识 USB设备导致的不充电，可通过量测USB连接器五个PIN脚的对地阻抗或电压修复此类故障板。 返回目录 充电故障
