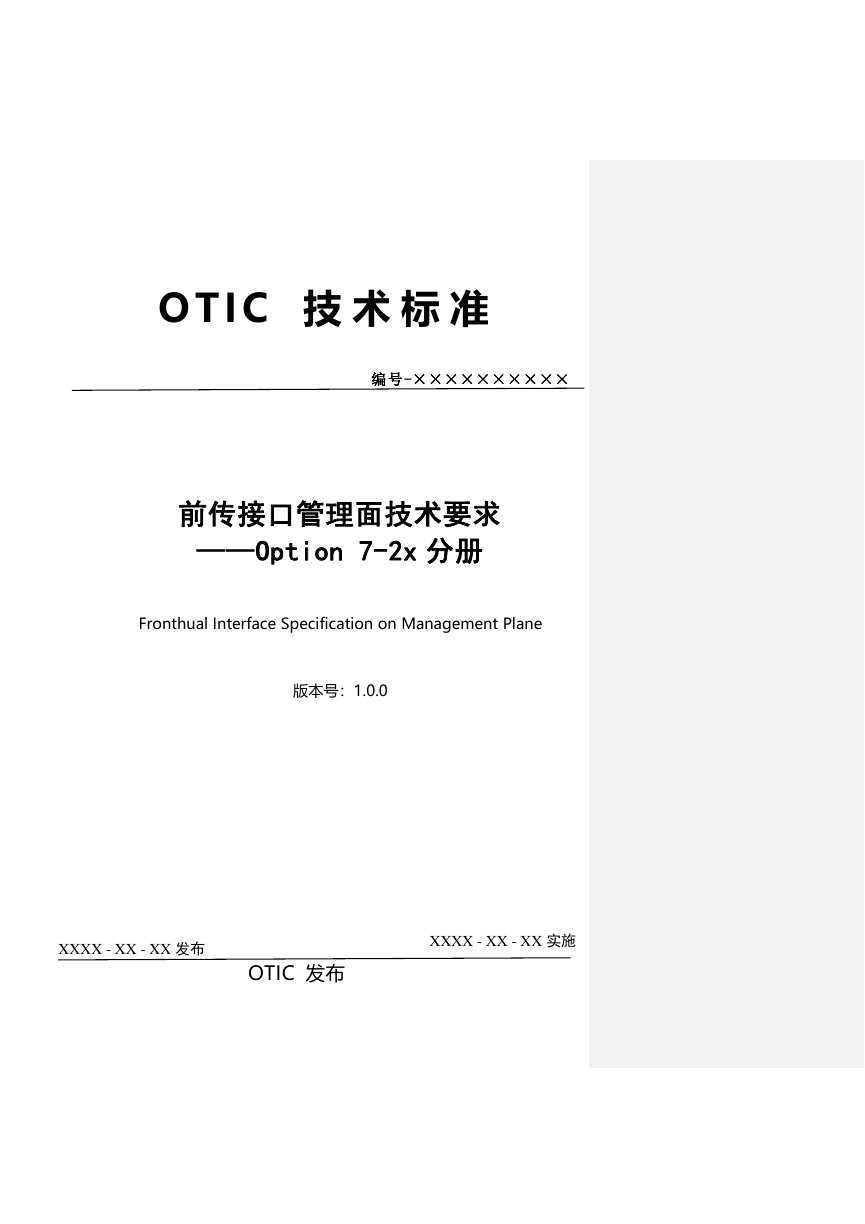

    O T I C 技 术 标 准 编号-×××××××××× 前传接口管理面技术要求 ——Option 7-2x 分册 Fronthual Interface Specification on Management Plane 版本号：1.0.0 XXXX - XX - XX 发布 OTIC 发布 XXXX - XX - XX 实施

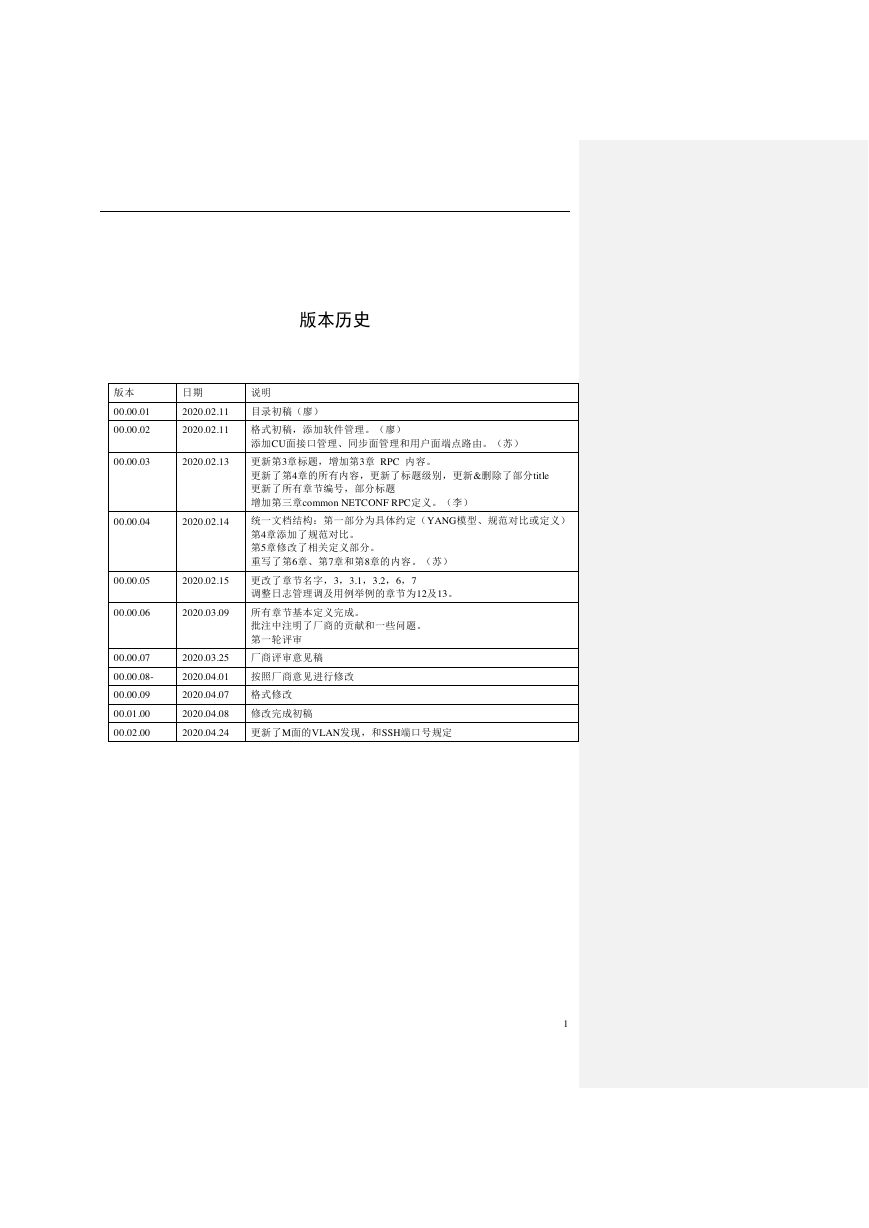

    版本历史 版本 日期 说明 00.00.01 00.00.02 2020.02.11 目录初稿（廖） 2020.02.11 格式初稿，添加软件管理。（廖） 00.00.03 2020.02.13 更新第3章标题，增加第3章 RPC 内容。 添加CU面接口管理、同步面管理和用户面端点路由。（苏） 更新了第4章的所有内容，更新了标题级别，更新&删除了部分title 更新了所有章节编号，部分标题 增加第三章common NETCONF RPC定义。（李） 00.00.04 2020.02.14 统一文档结构：第一部分为具体约定（YANG模型、规范对比或定义） 第4章添加了规范对比。 第5章修改了相关定义部分。 重写了第6章、第7章和第8章的内容。（苏） 00.00.05 2020.02.15 更改了章节名字，3，3.1，3.2，6，7 调整日志管理调及用例举例的章节为12及13。 00.00.06 2020.03.09 所有章节基本定义完成。 批注中注明了厂商的贡献和一些问题。 第一轮评审 00.00.07 2020.03.25 厂商评审意见稿 00.00.08- 2020.04.01 按照厂商意见进行修改 2020.04.07 格式修改 2020.04.08 修改完成初稿 2020.04.24 更新了M面的VLAN发现，和SSH端口号规定 00.00.09 00.01.00 00.02.00 1

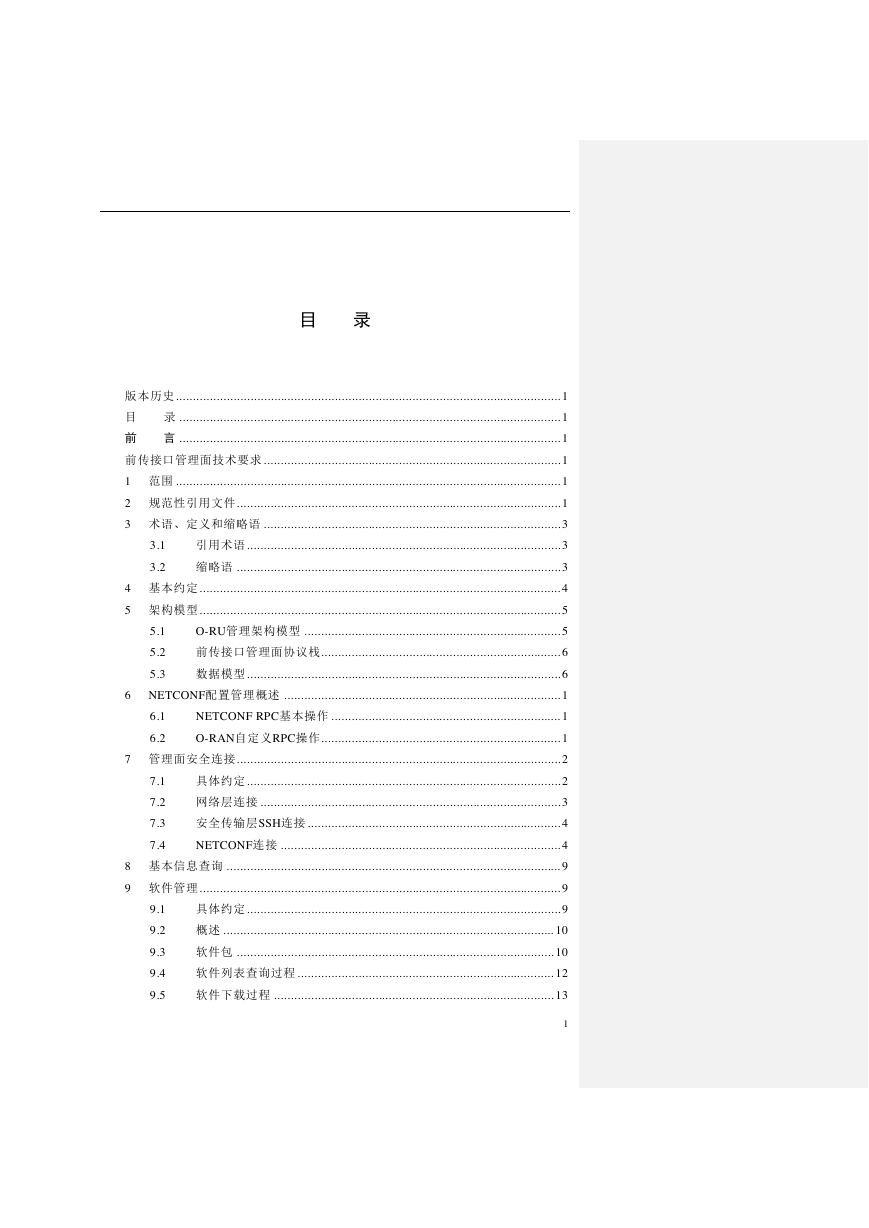

    目 录 版本历史 .................................................................................................................. 1 目 录 ................................................................................................................. 1 前 言 ................................................................................................................. 1 前传接口管理面技术要求 ........................................................................................ 1 1 范围 .................................................................................................................. 1 2 规范性引用文件 ................................................................................................ 1 3 术语、定义和缩略语 ........................................................................................ 3 3.1 3.2 引用术语 ............................................................................................. 3 缩略语 ................................................................................................ 3 4 基本约定 ........................................................................................................... 4 5 架构模型 ........................................................................................................... 5 5.1 5.2 5.3 O-RU管理架构模型 ............................................................................ 5 前传接口管理面协议栈....................................................................... 6 数据模型 ............................................................................................. 6 6 NETCONF配置管理概述 .................................................................................. 1 6.1 6.2 NETCONF RPC基本操作 .................................................................... 1 O-RAN自定义RPC操作....................................................................... 1 7 管理面安全连接 ................................................................................................ 2 7.1 7.2 7.3 7.4 具体约定 ............................................................................................. 2 网络层连接 ......................................................................................... 3 安全传输层SSH连接 ........................................................................... 4 NETCONF连接 ................................................................................... 4 8 基本信息查询 ................................................................................................... 9 9 软件管理 ........................................................................................................... 9 9.1 9.2 9.3 9.4 9.5 具体约定 ............................................................................................. 9 概述 .................................................................................................. 10 软件包 .............................................................................................. 10 软件列表查询过程 ............................................................................ 12 软件下载过程 ................................................................................... 13 1

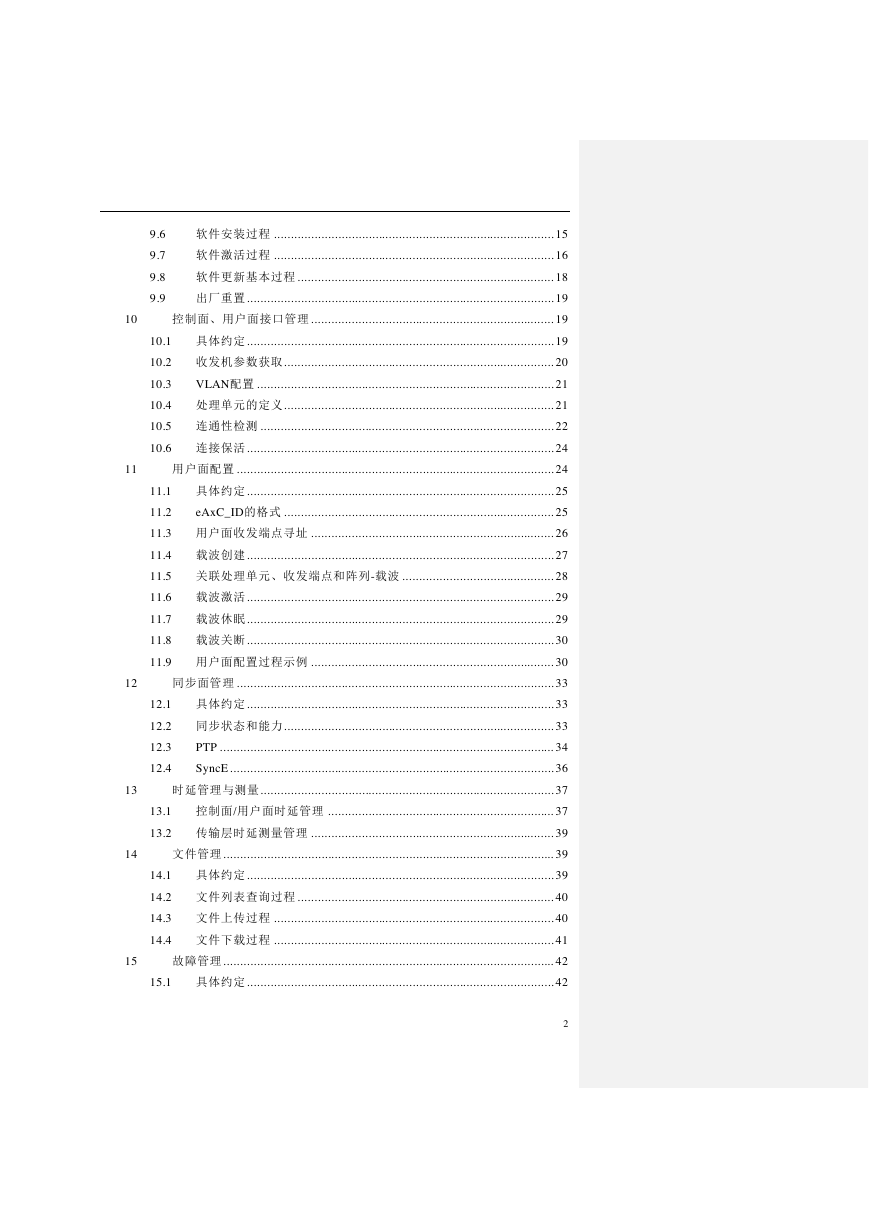

    9.6 9.7 9.8 9.9 软件安装过程 ................................................................................... 15 软件激活过程 ................................................................................... 16 软件更新基本过程 ............................................................................ 18 出厂重置 ........................................................................................... 19 10 控制面、用户面接口管理 ........................................................................ 19 10.1 具体约定 ........................................................................................... 19 10.2 收发机参数获取 ................................................................................ 20 10.3 VLAN配置 ........................................................................................ 21 10.4 处理单元的定义 ................................................................................ 21 10.5 连通性检测 ....................................................................................... 22 10.6 连接保活 ........................................................................................... 24 11 用户面配置 .............................................................................................. 24 11.1 具体约定 ........................................................................................... 25 11.2 eAxC_ID的格式 ................................................................................ 25 11.3 用户面收发端点寻址 ........................................................................ 26 11.4 载波创建 ........................................................................................... 27 11.5 关联处理单元、收发端点和阵列-载波 ............................................. 28 11.6 载波激活 ........................................................................................... 29 11.7 载波休眠 ........................................................................................... 29 11.8 载波关断 ........................................................................................... 30 11.9 用户面配置过程示例 ........................................................................ 30 12 同步面管理 .............................................................................................. 33 12.1 具体约定 ........................................................................................... 33 12.2 同步状态和能力 ................................................................................ 33 12.3 12.4 PTP ................................................................................................... 34 SyncE ................................................................................................ 36 13 时延管理与测量 ....................................................................................... 37 13.1 控制面/用户面时延管理 ................................................................... 37 13.2 传输层时延测量管理 ........................................................................ 39 14 文件管理 .................................................................................................. 39 14.1 具体约定 ........................................................................................... 39 14.2 文件列表查询过程 ............................................................................ 40 14.3 文件上传过程 ................................................................................... 40 14.4 文件下载过程 ................................................................................... 41 15 故障管理 .................................................................................................. 42 15.1 具体约定 ........................................................................................... 42 2

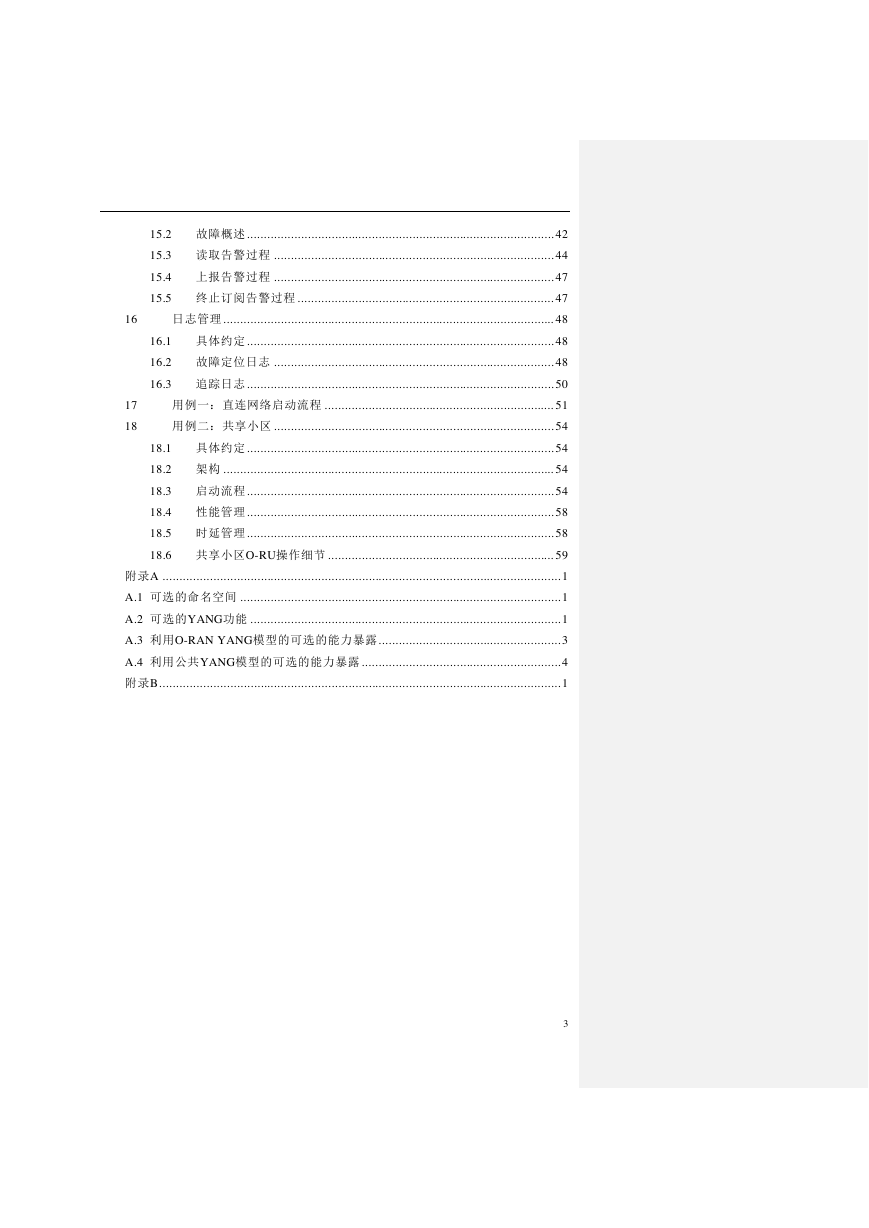

    15.2 故障概述 ........................................................................................... 42 15.3 读取告警过程 ................................................................................... 44 15.4 上报告警过程 ................................................................................... 47 15.5 终止订阅告警过程 ............................................................................ 47 16 日志管理 .................................................................................................. 48 16.1 具体约定 ........................................................................................... 48 16.2 故障定位日志 ................................................................................... 48 16.3 追踪日志 ........................................................................................... 50 17 18 用例一：直连网络启动流程 .................................................................... 51 用例二：共享小区 ................................................................................... 54 18.1 具体约定 ........................................................................................... 54 18.2 架构 .................................................................................................. 54 18.3 启动流程 ........................................................................................... 54 18.4 性能管理 ........................................................................................... 58 18.5 时延管理 ........................................................................................... 58 18.6 共享小区O-RU操作细节 ................................................................... 59 附录A ...................................................................................................................... 1 A.1 可选的命名空间 ............................................................................................... 1 A.2 可选的YANG功能 ............................................................................................ 1 A.3 利用O-RAN YANG模型的可选的能力暴露 ...................................................... 3 A.4 利用公共YANG模型的可选的能力暴露 ........................................................... 4 附录B ....................................................................................................................... 1 3

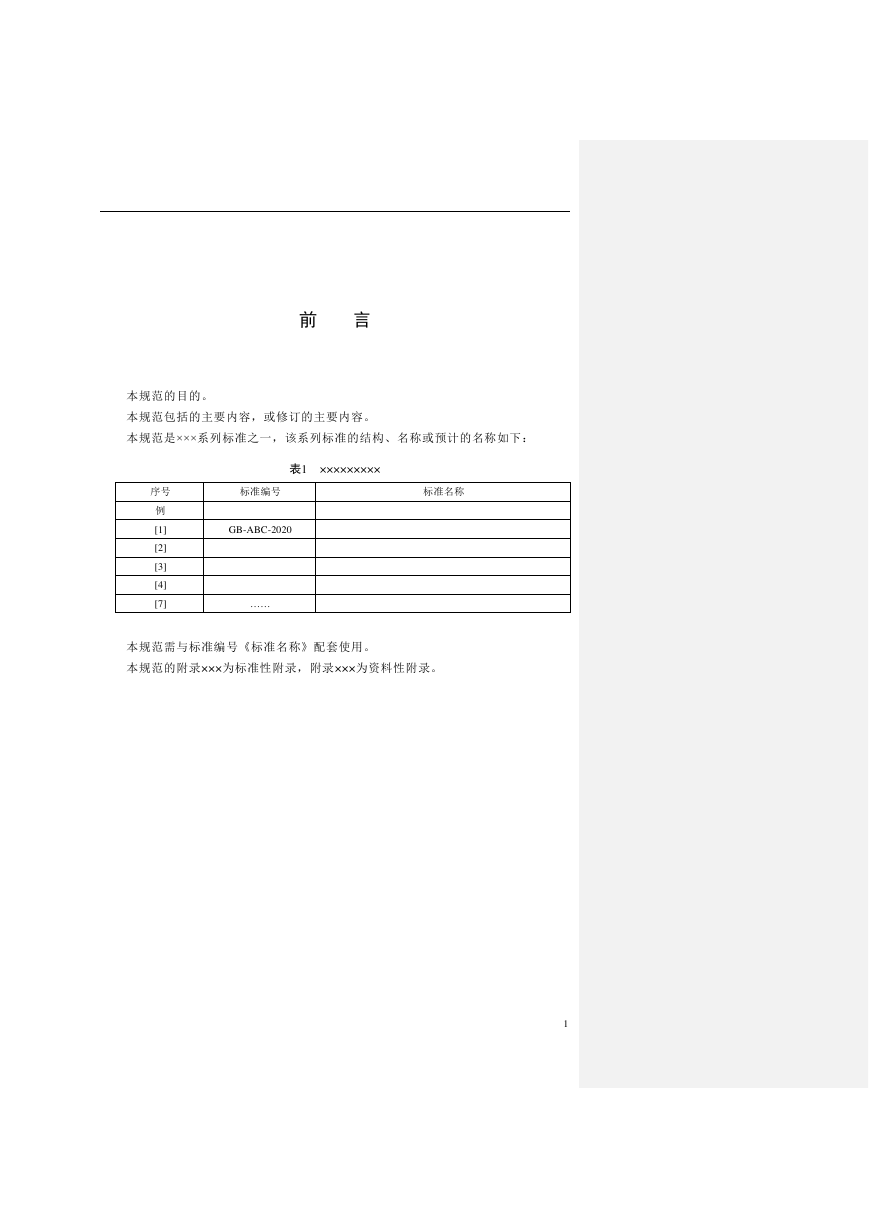

    前 言 本规范的目的。 本规范包括的主要内容，或修订的主要内容。 本规范是×××系列标准之一，该系列标准的结构、名称或预计的名称如下： 序号 标准编号 标准名称 表1 ××××××××× 例 [1] [2] [3] [4] [7] GB-ABC-2020 …… 本规范需与标准编号《标准名称》配套使用。 本规范的附录×××为标准性附录，附录×××为资料性附录。 1

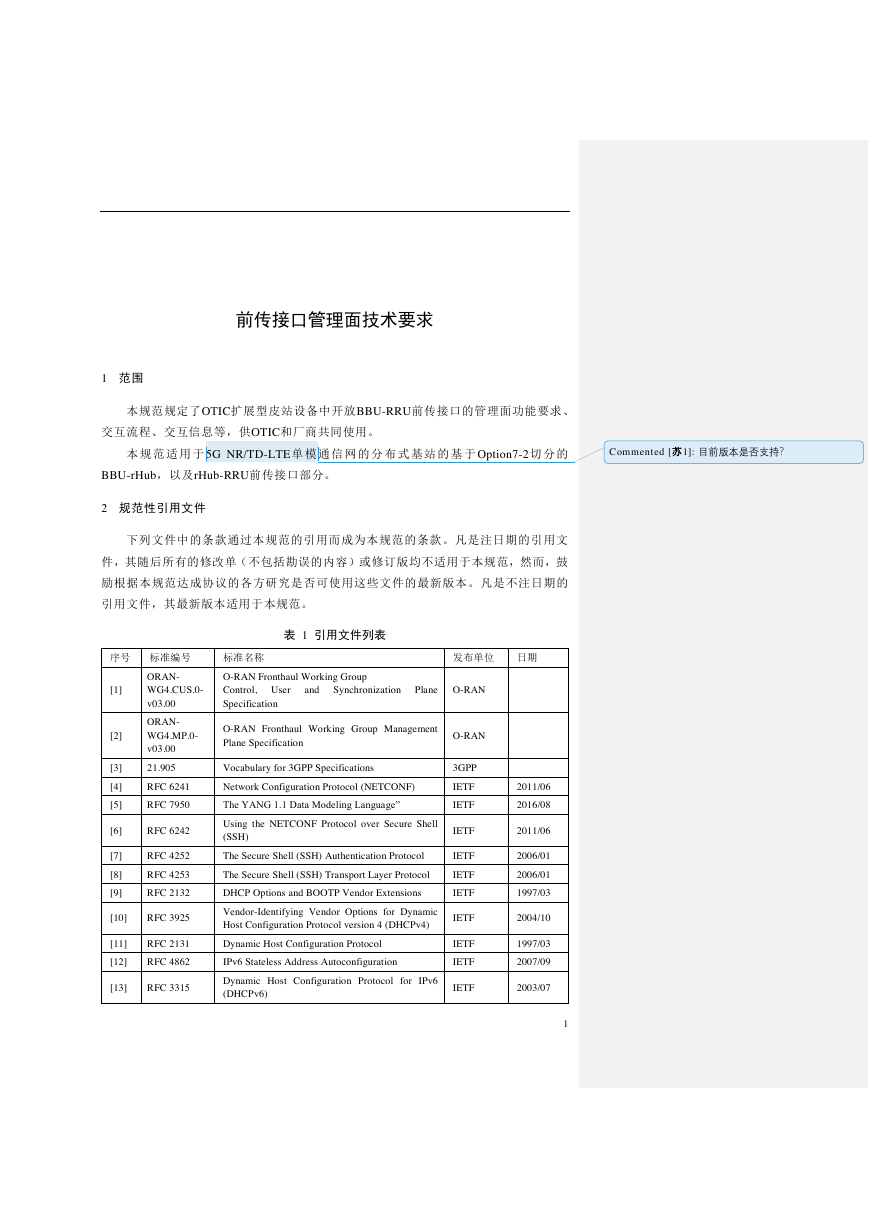

    前传接口管理面技术要求 1 范围 本规范规定了OTIC扩展型皮站设备中开放BBU-RRU前传接口的管理面功能要求、 交互流程、交互信息等，供OTIC和厂商共同使用。 本 规 范 适 用 于 5G NR/TD-LTE单 模 通 信 网 的 分 布 式 基 站 的 基 于 Option7-2切 分 的 Commented [苏1]: 目前版本是否支持？ BBU-rHub，以及rHub-RRU前传接口部分。 2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文 件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓 励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的 引用文件，其最新版本适用于本规范。 序号 标准编号 标准名称 发布单位 日期 表 1 引用文件列表 ORAN- WG4.CUS.0- v03.00 ORAN- WG4.MP.0- v03.00 O-RAN Fronthaul Working Group Control, User Specification and Synchronization Plane O-RAN O-RAN Fronthaul Working Group Management Plane Specification O-RAN [1] [2] [3] 2011/06 2016/08 3GPP IETF IETF 21.905 Vocabulary for 3GPP Specifications [4] RFC 6241 Network Configuration Protocol (NETCONF) [5] RFC 7950 The YANG 1.1 Data Modeling Language” [6] RFC 6242 Using the NETCONF Protocol over Secure Shell (SSH) IETF 2011/06 [7] RFC 4252 The Secure Shell (SSH) Authentication Protocol IETF [8] RFC 4253 The Secure Shell (SSH) Transport Layer Protocol IETF [9] RFC 2132 DHCP Options and BOOTP Vendor Extensions IETF 2006/01 2006/01 1997/03 [10] RFC 3925 Vendor-Identifying Vendor Options for Dynamic Host Configuration Protocol version 4 (DHCPv4) [11] RFC 2131 Dynamic Host Configuration Protocol [12] RFC 4862 IPv6 Stateless Address Autoconfiguration [13] RFC 3315 Dynamic Host Configuration Protocol for IPv6 (DHCPv6) IETF 2004/10 IETF IETF 1997/03 2007/09 IETF 2003/07 1

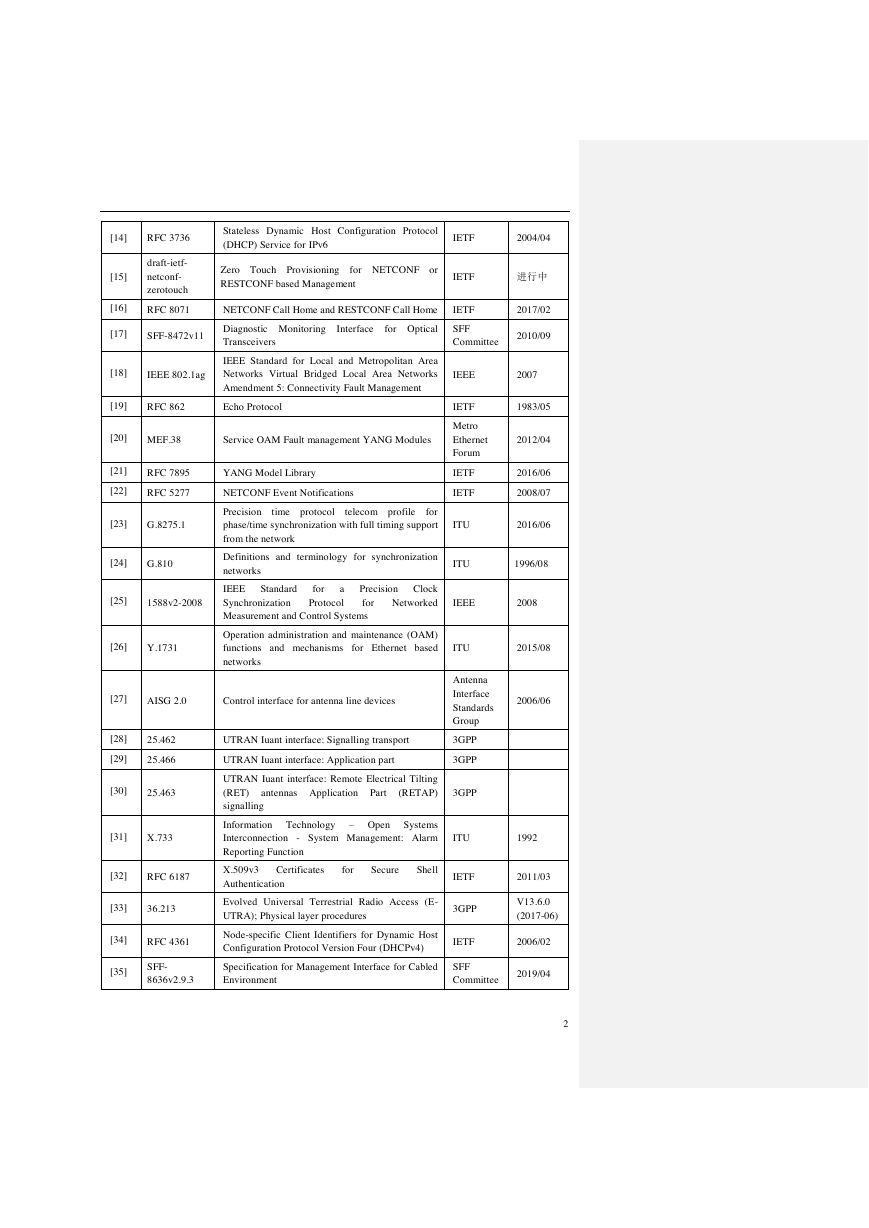

    [14] RFC 3736 [15] draft-ietf- netconf- zerotouch Stateless Dynamic Host Configuration Protocol (DHCP) Service for IPv6 IETF 2004/04 Zero Touch Provisioning RESTCONF based Management for NETCONF or IETF 进行中 [16] RFC 8071 NETCONF Call Home and RESTCONF Call Home IETF 2017/02 [17] SFF-8472v11 Diagnostic Monitoring Transceivers Interface for Optical SFF Committee 2010/09 [18] IEEE 802.1ag IEEE Standard for Local and Metropolitan Area Networks Virtual Bridged Local Area Networks Amendment 5: Connectivity Fault Management IEEE 2007 [19] RFC 862 Echo Protocol IETF 1983/05 [20] MEF.38 Service OAM Fault management YANG Modules [21] RFC 7895 YANG Model Library [22] RFC 5277 NETCONF Event Notifications [23] G.8275.1 time protocol Precision for phase/time synchronization with full timing support from the network telecom profile Metro Ethernet Forum IETF IETF 2012/04 2016/06 2008/07 ITU 2016/06 [24] G.810 Definitions and terminology for synchronization networks ITU 1996/08 [25] 1588v2-2008 Standard IEEE Synchronization Measurement and Control Systems for a Protocol Precision Clock for Networked IEEE 2008 [26] Y.1731 Operation administration and maintenance (OAM) functions and mechanisms for Ethernet based networks ITU 2015/08 [27] AISG 2.0 Control interface for antenna line devices [28] 25.462 [29] 25.466 [30] 25.463 [31] X.733 UTRAN Iuant interface: Signalling transport UTRAN Iuant interface: Application part UTRAN Iuant interface: Remote Electrical Tilting (RET) (RETAP) signalling antennas Application Part Information Technology – Open Systems Interconnection - System Management: Alarm Reporting Function Antenna Interface Standards Group 3GPP 3GPP 3GPP 2006/06 ITU 1992 [32] RFC 6187 X.509v3 Authentication Certificates for Secure Shell IETF 2011/03 [33] 36.213 Evolved Universal Terrestrial Radio Access (E- UTRA); Physical layer procedures 3GPP V13.6.0 (2017-06) [34] RFC 4361 Node-specific Client Identifiers for Dynamic Host Configuration Protocol Version Four (DHCPv4) IETF 2006/02 [35] SFF- 8636v2.9.3 Specification for Management Interface for Cabled Environment SFF Committee 2019/04 2
