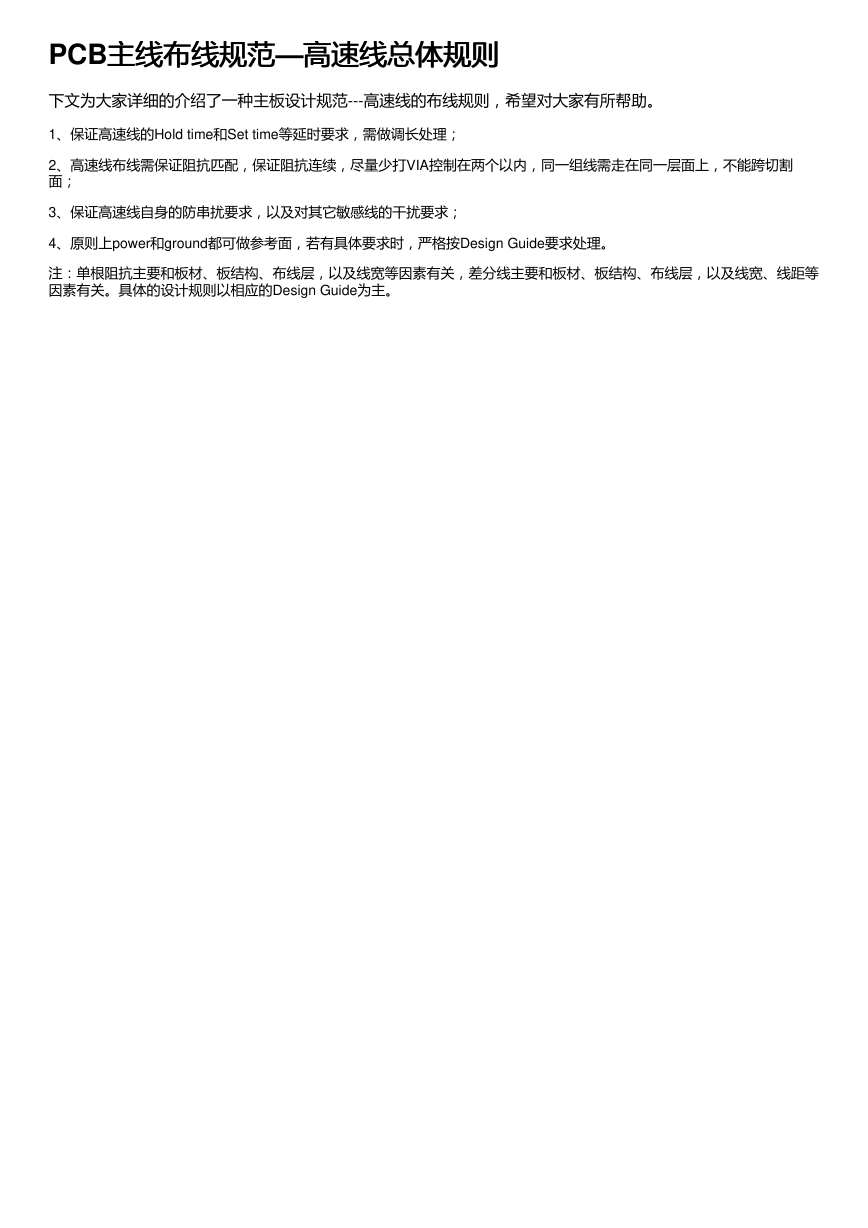

PCB主线布线规范—高速线总体规则.pdf

发布时间：2022-05-29 发布人：admin 分类：说明书资料大小：0.03M 资料格式：pdf 举报版权申诉


第1页 / 共1页

文本预览

主线布线规范—高速线总体规则高速线总体规则 PCB主线布线规范下文为大家详细的介绍了一种主板设计规范---高速线的布线规则，希望对大家有所帮助。 1、保证高速线的Hold time和Set time等延时要求，需做调长处理； 2、高速线布线需保证阻抗匹配，保证阻抗连续，尽量少打VIA控制在两个以内，同一组线需走在同一层面上，不能跨切割面； 3、保证高速线自身的防串扰要求，以及对其它敏感线的干扰要求； 4、原则上power和ground都可做参考面，若有具体要求时，严格按Design Guide要求处理。注：单根阻抗主要和板材、板结构、布线层，以及线宽等因素有关，差分线主要和板材、板结构、布线层，以及线宽、线距等因素有关。具体的设计规则以相应的Design Guide为主。
