    2013 年重庆理工大学生物医学电子技术基础考研真题 A 卷 一、填空题（共 10 题，每题 2 分，共 20 分） 1、半导体三极管的工作状态有三种： 、放大和 ，在模拟电路中晶体管主 要工作在放大状态。 2、异或门中当两个输入端不同，一个为“0”，另一个为“1”，输出为 ，当两个 输入端相同均为 1 或者 0 时，输出为 . 3、模/数转换电路的功能是将模拟信号转换成数字信号，模/数转换由 、保持 和 、编码四个步骤组成。 4、在数字电路中，稳态时三极管一般工作在开关状态。在下图中，如 Ui<0，则三极管 T 工作在截止状态，此时 U0= V。 题 1-4 图 5、基本 RS 触发器具有的逻辑功能是置 1 和 ，它不允许出现 R=S= 的情 况。 6、化简为简形式： F AC ABC ACD CD      。 7、为了稳定三极管放大电路的静态工作点，采用 负反馈，为了稳定交流输 出电流采用 负反馈。 8、差分放大电路能够抑制 漂移，也称 漂移，故它广泛应用于集成电路 中。 9、直流电源的组成一般包括变压器、 、 和稳压电路。
    10、RC 耦合放大电路中，当耦合电容容量增加时，下限截止频率 fL 将 ， 放大电路通频带将 。 二、简答题 （共 5 题，每题 10 分，共 50 分） 1、从下列电子元器件中（0.01μf，0.1μf,1μf 的电容器）选择合适的电容和集成定 时器 555，设计一个施密特触发器，并画出施密特触发器的电路图。当输入为下图所示的波 形时，画出施密特触发器的输出 U0波形。 （10 分） 题 2-1 图 2. 分析下图电路的输出端波形，设初态为“0”。开关 S 是一微动开关，按下开关的按 键时，触点将运动到 2 点，松开按键，触点自动返回 1 点。如果当触点在 2 点发生多次抖 动，试简单分析输出波形有何变化？（10 分） + R Q Q & A & B S 1 2 题 2-2 图 + R 3、电路如下图，R1=40K，Re1=2K,Re12=0.5K,Re2=2K, Re3=2K，(1)判断电路级间构成 什么类型的反馈？（2）计算深度负反馈条件下电压放大倍数。（3）如果 uo 出现失真，如 何改变 R1（增大还是减小）说明理由。（10 分）

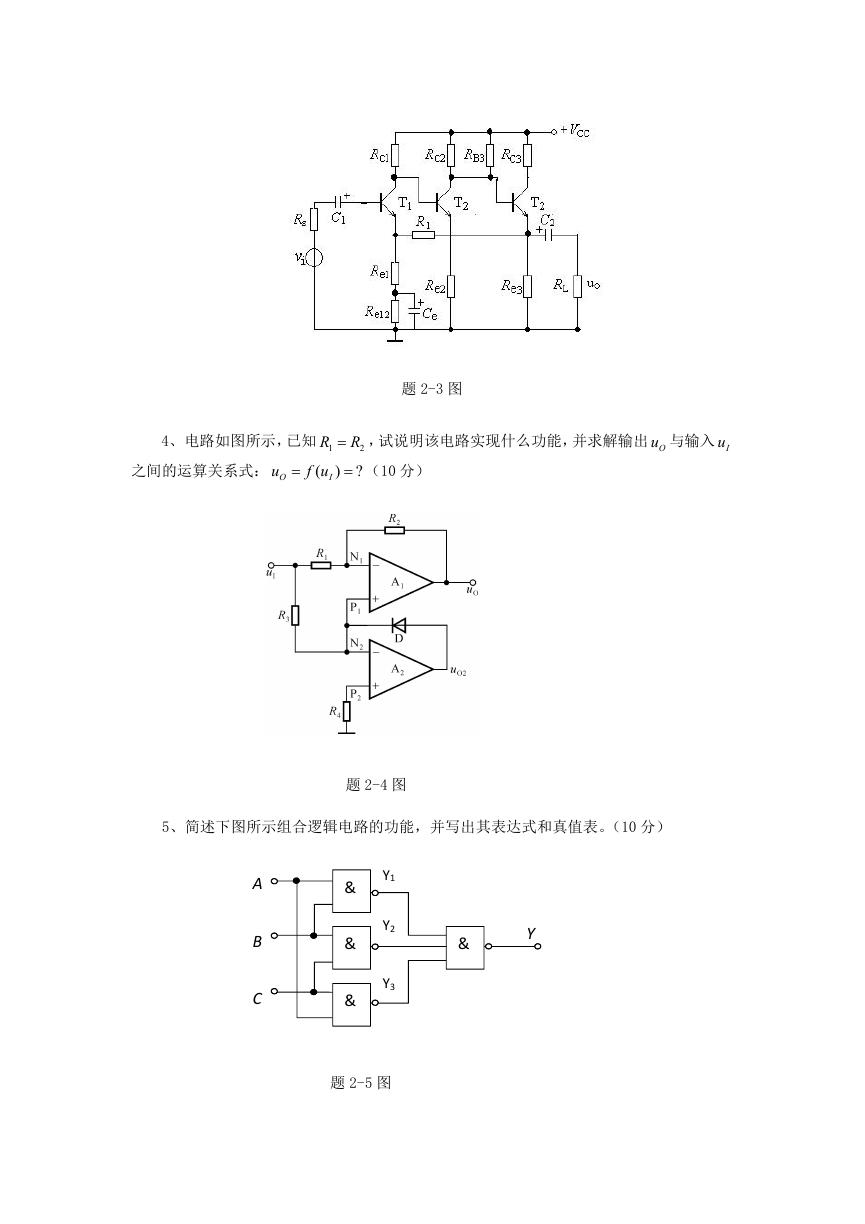

    R 4、电路如图所示，已知 1 ( f u 之间的运算关系式：  u O I 题 2-3 图 R ，试说明该电路实现什么功能，并求解输出 Ou 与输入 Iu )  （10 分） 2 ? 题 2-4 图 5、简述下图所示组合逻辑电路的功能，并写出其表达式和真值表。（10 分） & Y A B C Y1 Y2 Y3 & & & 题 2-5 图
    三、计算题（共 3 题，每题 20 分，共 60 分） 1. 基本放大电路及参数如下图所示，UBE=0.7V，Rbb’=300Ω。回答下述问题： （1） 请问这是何种组态的基本放大电路？（共射、共集、共基）（4 分） （2） 计算放大电路的静态工作点。（4 分） （3） 画出微变等效电路。（4 分） （4） 计算该放大电路的动态参数： uA ，Ri 和 Ro（4 分） （5） 若观察到输出信号出现了底部失真，请问应如何调整 Rb 才能消除失真。（4 分） 题 3-1 图 2、如图所示为一同相并联差动放大器作为 ECG 前置级电路，所用器件的共模抑制比为 100dB。假如输入回路中两个电极的阻抗不对称，分别为 19kΩ和 21kΩ。放大器的输入阻 抗实际有 60MΩ，放大器中所用电阻的精度δ=0.1%，其他参数如图所示。求包括电极系统 在内的放大电路的总共模抑制比。（20 分） UI1 19kΩ UI2 21kΩ 100kΩ RF UO 20kΩ R1 100kΩ RF＇ RW 20kΩ RF＇ 100kΩ 20kΩ R1 100kΩ RF 题 3-2 图
    3、为了获得稳定的＋5V 输出电压，电路如下图所示，其中变压器次级电压有效值为 10V，回答下列各问。 （1）假设电容 C开路，求电压 UI 的平均值，若此时 VD2 开路，求输出电压 UI 的平均值。（5 分） （2）电容 C连接正常，求此时电压 UI 的平均值。（5 分） （3）求电流 IO 的值。（5 分） （4）假设 RL 可调范围为 0-5Ω，计算输出电压 UO 的可调范围。（5 分） 题 3-3 图 四、设计题（共 1 题，共 20 分） 某热电厂制冷循环水箱装用大小两台水泵进行排水，如下图所示。要求设计一个水泵 逻辑控制电路（启动、停止），当水位在 H以上时，大小两台水泵均启动工作；水位在 H、M 之间时，大泵启动工作；水位在 M、L之间时，小泵启动工作；水位在 L以下时，两台水泵 均停止排水。（要求列出真值表，写出与或非型表达式，用与或非门实现，注意约束项的使 用）（20 分） 题 4-1 图
