    学号 2018 - 2019 学年 第 1 学期 《网络工程与综合布线》 课程设计报告 题 目 ： 中小型医院网络综合布线工程设计 专 业 ： 班 级 ： 姓 名 ： 指导教师： 成 绩 ： 计算机学院 2018 年 12 月 5 日

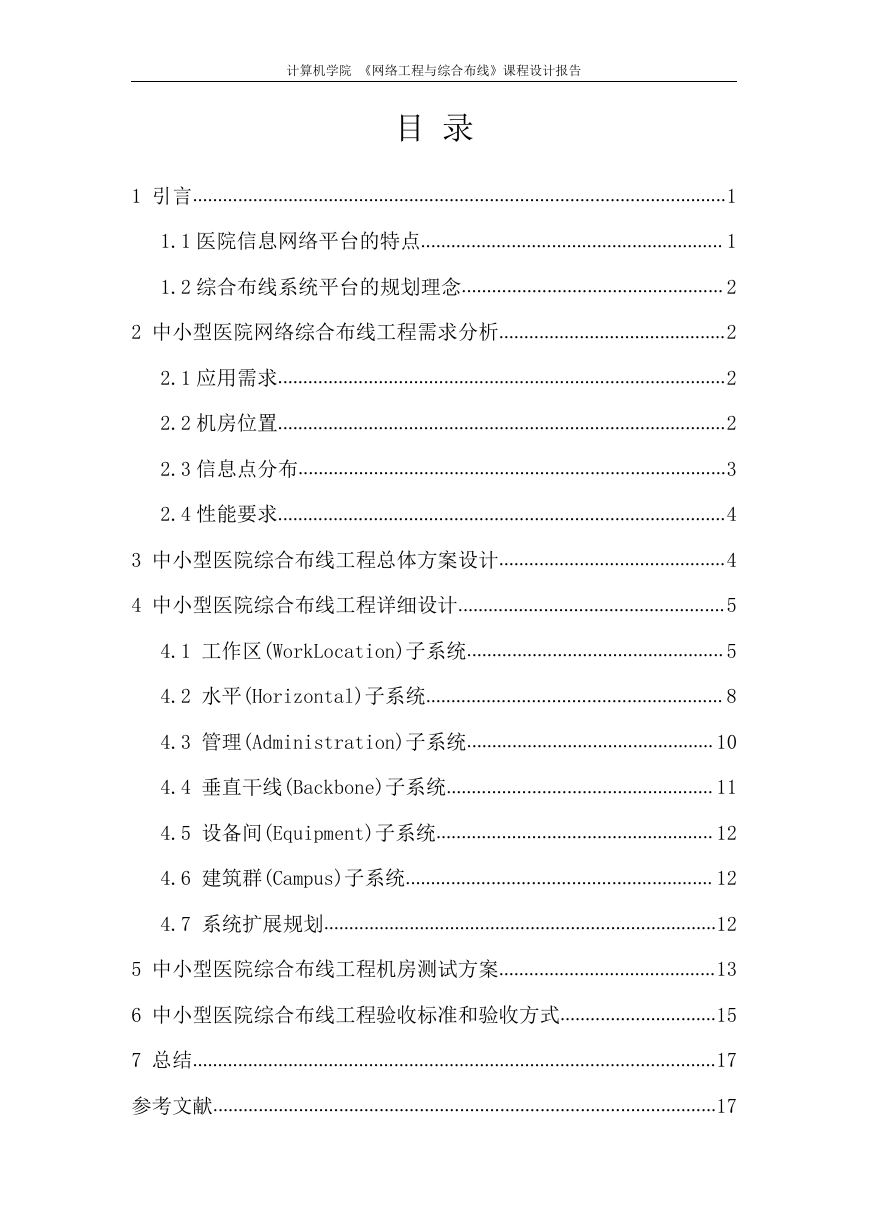

    计算机学院 《网络工程与综合布线》课程设计报告 目 录 1 引言..........................................................................................................1 1.1 医院信息网络平台的特点............................................................ 1 1.2 综合布线系统平台的规划理念.................................................... 2 2 中小型医院网络综合布线工程需求分析.............................................2 2.1 应用需求.........................................................................................2 2.2 机房位置.........................................................................................2 2.3 信息点分布.....................................................................................3 2.4 性能要求.........................................................................................4 3 中小型医院综合布线工程总体方案设计.............................................4 4 中小型医院综合布线工程详细设计.....................................................5 4.1 工作区(WorkLocation)子系统................................................... 5 4.2 水平(Horizontal)子系统........................................................... 8 4.3 管理(Administration)子系统................................................. 10 4.4 垂直干线(Backbone)子系统..................................................... 11 4.5 设备间(Equipment)子系统....................................................... 12 4.6 建筑群(Campus)子系统............................................................. 12 4.7 系统扩展规划..............................................................................12 5 中小型医院综合布线工程机房测试方案...........................................13 6 中小型医院综合布线工程验收标准和验收方式...............................15 7 总结........................................................................................................17 参考文献....................................................................................................17

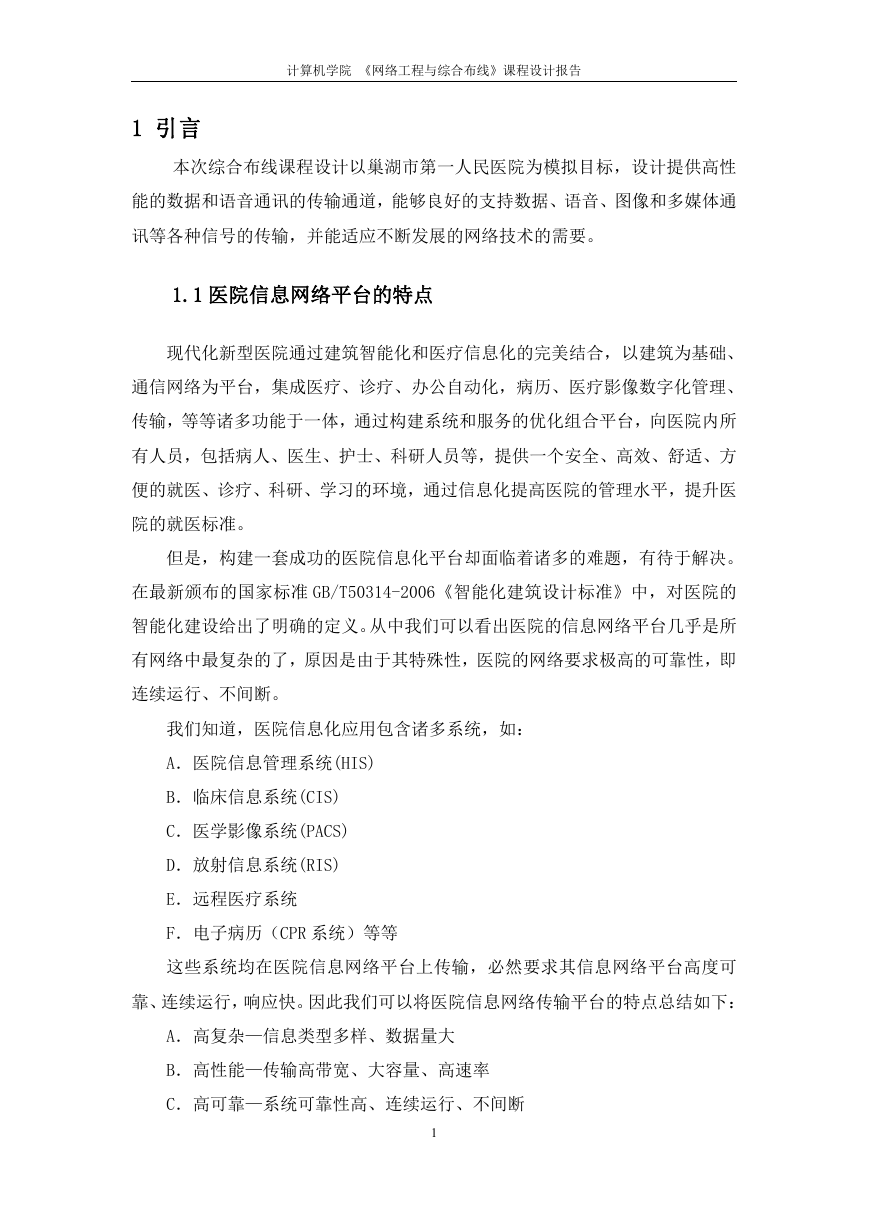

    计算机学院 《网络工程与综合布线》课程设计报告 1 引言 本次综合布线课程设计以巢湖市第一人民医院为模拟目标，设计提供高性 能的数据和语音通讯的传输通道，能够良好的支持数据、语音、图像和多媒体通 讯等各种信号的传输，并能适应不断发展的网络技术的需要。 1.1 医院信息网络平台的特点 现代化新型医院通过建筑智能化和医疗信息化的完美结合，以建筑为基础、 通信网络为平台，集成医疗、诊疗、办公自动化，病历、医疗影像数字化管理、 传输，等等诸多功能于一体，通过构建系统和服务的优化组合平台，向医院内所 有人员，包括病人、医生、护士、科研人员等，提供一个安全、高效、舒适、方 便的就医、诊疗、科研、学习的环境，通过信息化提高医院的管理水平，提升医 院的就医标准。 但是，构建一套成功的医院信息化平台却面临着诸多的难题，有待于解决。 在最新颁布的国家标准 GB/T50314-2006《智能化建筑设计标准》中，对医院的 智能化建设给出了明确的定义。从中我们可以看出医院的信息网络平台几乎是所 有网络中最复杂的了，原因是由于其特殊性，医院的网络要求极高的可靠性，即 连续运行、不间断。 我们知道，医院信息化应用包含诸多系统，如： A．医院信息管理系统(HIS) B．临床信息系统(CIS) C．医学影像系统(PACS) D．放射信息系统(RIS) E．远程医疗系统 F．电子病历（CPR 系统）等等 这些系统均在医院信息网络平台上传输，必然要求其信息网络平台高度可 靠、连续运行，响应快。因此我们可以将医院信息网络传输平台的特点总结如下： A．高复杂—信息类型多样、数据量大 B．高性能—传输高带宽、大容量、高速率 C．高可靠—系统可靠性高、连续运行、不间断 1
    计算机学院 《网络工程与综合布线》课程设计报告 D．高管理—信息系统复杂，管理性要求高 1.2 综合布线系统平台的规划理念 综上，通过对医院信息网络传输平台的特点的分析总结，我们可以进一步对 医院信息网络传输平台综合布线系统提出规划理念，即如何针对高复杂的医院信 息网络的高性能、高稳定、高管理要求，通过选择适合产品，构建合理系统架构， 使其达到高的容错性、可用性、可扩展性，通过先进的管理理念，使系统管理简 单、整洁，提升管理效率，减少故障率，提升布线系统价值，从根本上保护系统 投资。 2 中小型医院网络综合布线工程需求分析 2.1 应用需求 考虑各方面的业务要求建立数字通讯系统和千兆网系统。为此建立的结构化 布线系统，应能适应并适合业务发展的要求。本综合布线系统要求能支持话音及 多种计算机数据系统。 其中语音要求支持电话交换机系统，数据传输要求能够传输各种计算机网络 信息。根据要求，本次综合布线系统的核心要求如下： 满足相关的国际标准和国家标准； 能够支持各种计算机网络设备和电话系统； 具有先进性、可靠性、可互换性和可扩充性； 把好质量关，杜绝工程质量事故； 数据主配线架位于 1 层 PBX 机房内； 语音总配线架位于 1 层 PBX 机房。 2.2 机房位置 根据招标书和图纸，综合布线系统的主机房（CD、BD）及楼层弱电间（FD） 的位置如下： 医院信息中心（CD）位于老楼内，它通过光缆将医院各建筑物（包括综合楼 2

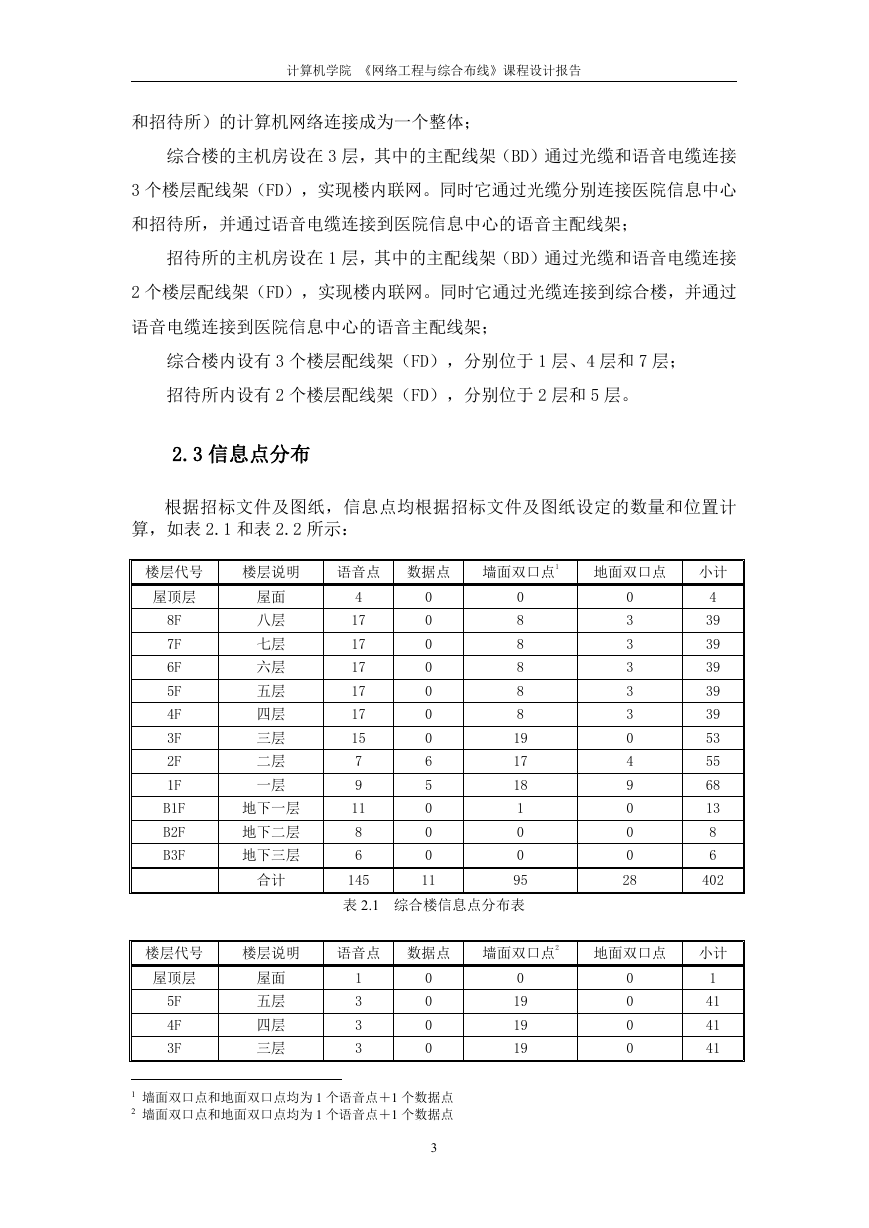

    计算机学院 《网络工程与综合布线》课程设计报告 和招待所）的计算机网络连接成为一个整体； 综合楼的主机房设在 3 层，其中的主配线架（BD）通过光缆和语音电缆连接 3 个楼层配线架（FD），实现楼内联网。同时它通过光缆分别连接医院信息中心 和招待所，并通过语音电缆连接到医院信息中心的语音主配线架； 招待所的主机房设在 1 层，其中的主配线架（BD）通过光缆和语音电缆连接 2 个楼层配线架（FD），实现楼内联网。同时它通过光缆连接到综合楼，并通过 语音电缆连接到医院信息中心的语音主配线架； 综合楼内设有 3 个楼层配线架（FD），分别位于 1 层、4 层和 7 层； 招待所内设有 2 个楼层配线架（FD），分别位于 2 层和 5 层。 2.3 信息点分布 根据招标文件及图纸，信息点均根据招标文件及图纸设定的数量和位置计 算，如表 2.1 和表 2.2 所示： 楼层代号 楼层说明 语音点 数据点 墙面双口点1 地面双口点 小计 屋顶层 8F 7F 6F 5F 4F 3F 2F 1F B1F B2F B3F 屋面 八层 七层 六层 五层 四层 三层 二层 一层 地下一层 地下二层 地下三层 合计 4 17 17 17 17 17 15 7 9 11 8 6 0 0 0 0 0 0 0 6 5 0 0 0 0 8 8 8 8 8 19 17 18 1 0 0 0 3 3 3 3 3 0 4 9 0 0 0 4 39 39 39 39 39 53 55 68 13 8 6 11 145 95 表 2.1 综合楼信息点分布表 28 402 楼层代号 楼层说明 语音点 数据点 墙面双口点2 地面双口点 小计 屋顶层 5F 4F 3F 屋面 五层 四层 三层 1 3 3 3 0 0 0 0 0 19 19 19 0 0 0 0 1 41 41 41 1 墙面双口点和地面双口点均为 1 个语音点＋1 个数据点 2 墙面双口点和地面双口点均为 1 个语音点＋1 个数据点 3

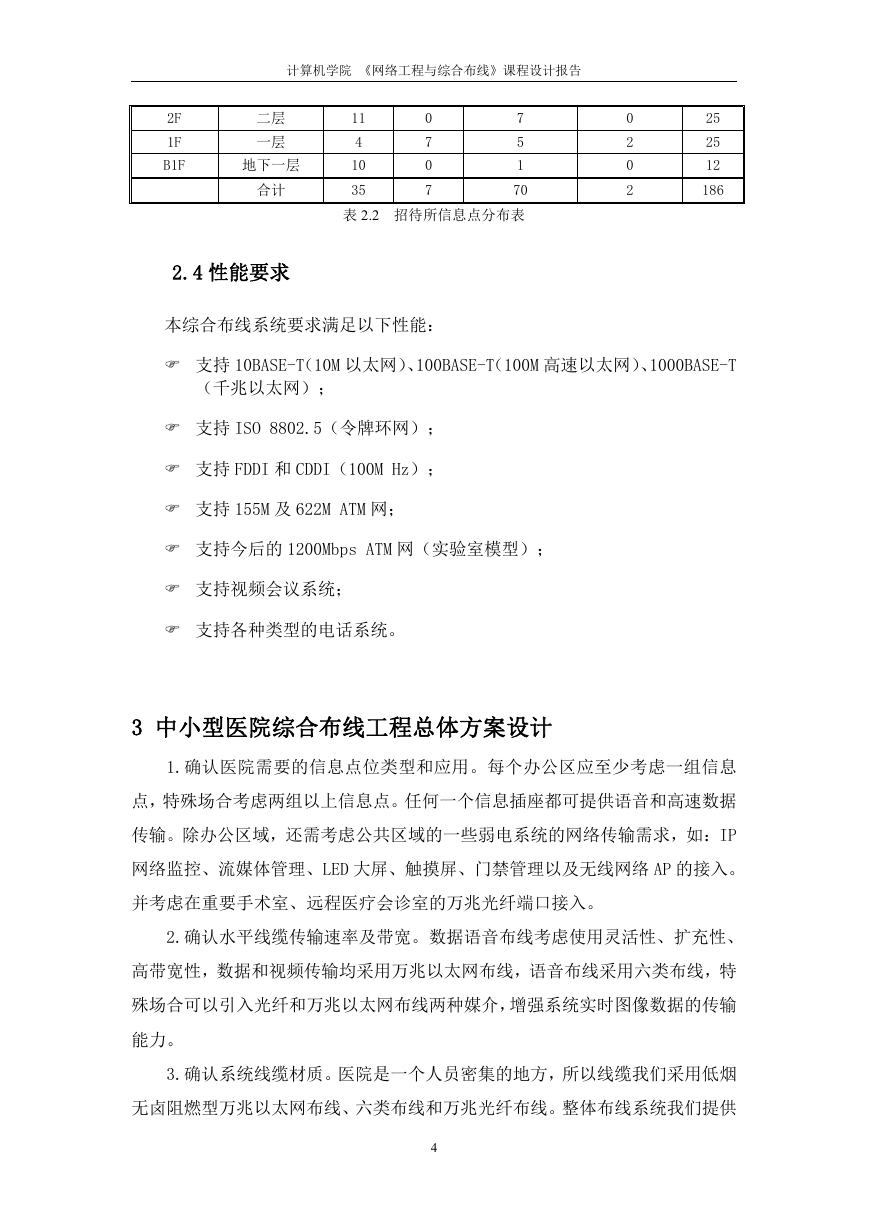

    计算机学院 《网络工程与综合布线》课程设计报告 2F 1F B1F 二层 一层 地下一层 合计 11 4 10 0 7 0 7 5 1 35 70 表 2.2 招待所信息点分布表 7 0 2 0 2 25 25 12 186 2.4 性能要求 本综合布线系统要求满足以下性能：  支持 10BASE-T（10M 以太网）、100BASE-T（100M 高速以太网）、1000BASE-T （千兆以太网）；  支持 ISO 8802.5（令牌环网）；  支持 FDDI 和 CDDI（100M Hz）；  支持 155M 及 622M ATM 网；  支持今后的 1200Mbps ATM 网（实验室模型）；  支持视频会议系统；  支持各种类型的电话系统。 3 中小型医院综合布线工程总体方案设计 1.确认医院需要的信息点位类型和应用。每个办公区应至少考虑一组信息 点，特殊场合考虑两组以上信息点。任何一个信息插座都可提供语音和高速数据 传输。除办公区域，还需考虑公共区域的一些弱电系统的网络传输需求，如：IP 网络监控、流媒体管理、LED 大屏、触摸屏、门禁管理以及无线网络 AP 的接入。 并考虑在重要手术室、远程医疗会诊室的万兆光纤端口接入。 2.确认水平线缆传输速率及带宽。数据语音布线考虑使用灵活性、扩充性、 高带宽性，数据和视频传输均采用万兆以太网布线，语音布线采用六类布线，特 殊场合可以引入光纤和万兆以太网布线两种媒介，增强系统实时图像数据的传输 能力。 3.确认系统线缆材质。医院是一个人员密集的地方，所以线缆我们采用低烟 无卤阻燃型万兆以太网布线、六类布线和万兆光纤布线。整体布线系统我们提供 4
    计算机学院 《网络工程与综合布线》课程设计报告 20 年厂商质保。 4.确认设备配线间的配置。根据大楼的信息点点位分布以及管理的方便性来 确定，确保设备配线间所管理的任一信息点的水平线缆长度不会超过 90 米的国 家/国际标准。设备间一般的原则是就近弱电井附近。本工程共涉及到三幢楼宇 共划分 6 个设备配线间。 5.确认中心机房的所在。中心机房为医院弱电系统的基础核心所在。其既为 外网干线的接入口，也为医院内部的信号枢纽。大量的精密电子仪器设备均设置 在其中，因此针对中心机房的面积和环境还有一定的要求。本次中心机房根据甲 方图纸规划，设置在医技急诊楼的第五层弱电机房内。机房布线采用电子配线架、 低烟无卤阻燃型万兆以太网布线和万兆光纤布线。分配线区、服务器区、网络区、 存贮备份区、监控区、缓冲区等。 6.确认干线的传输线缆。针对前端信息点的功能应用不同，分为主干 8 芯多 模万兆光缆和主干语音三类 25 对大对数电缆。同样需要采用低烟无卤材质的来 铺设。 7.确认布线的品牌。综合布线系统的所有元器件(包括面板、模块、线缆、 光纤、配线架、跳线等)应全部采用国际一流进口品牌的产品，其标准模块化设 计使得增、减、替换都很容易实现，方便日常维护。 4 中小型医院综合布线工程详细设计 4.1 工作区(WorkLocation)子系统 它就是工作区(各个用户)内终端设备连接到信息插座之间的设备组成。包括 信息插座、连接软线、适配器等。本项目共涉及到巢湖市第一人民医院的三幢建 筑体：门诊行政楼，医技急诊楼和住院楼。根据不同建筑体的结构和应用不同， 规划设计点位不同。 信息点布点原则： 小门诊室：每个房间布置 1 个网络点，1 个电话点； 大门诊室：每个房间布置 2 个网络点，2 个电话点； 5
    计算机学院 《网络工程与综合布线》课程设计报告 小的收费及挂号窗口：根据面积大小，一般布置 3-4 个网络点，1 个电话点； 中型收费及挂号窗口：根据面积大小，一般布置 6-7 个网络点，1 个电话点； 大型收费及挂号窗口：根据面积大小，一般布置 9-10 个网络点，2 个电话 3 个大型的收费窗口，分别布置 6、9、10 个网络点，2 个电话点； 小办公室：每个房间布置 2 个网络点，2 个电话点； 大办公室：每个房间布置 4 个网络点，4 个电话点； 护士站：每个地方布置 3-4 个网络点，1 个电话点； 护士长办公室：根据面积大小，每个房间布置 3-6 个网络点，2 个电话点； 医生办公室：根据面积大小，每个房间布置 4-8 个网络点，2 个电话点； 主任办公室：根据面积大小，每个房间布置 2-3 个网络点，2-3 个电话点； 领导办公室：每个房间布置 2 个网络点，2 个电话点； 备用间：每个房间布置 2 个网络点，2 个电话点； 重症病房和抢救病房布置 1 个网络点，其它普通病房内不布置网络点； 手术室和数字化影像中心、放射科除布双绞线外，考虑设计一些光纤点的布 点； 线。 在医院实现无线网络需要预留若干个网络点，建议根据网络集成商的射频选 址勘测结果，确定设置接入点的最佳位置，从而进行更加准确的设计，更有意义 的是设计员可以做出更加准确的施工图纸和配置合适的安装设备。 其它诸如会议室、检测中心根据应用需求预留若干个网络点。 4.1.1 门诊楼的信息点位的规划 门诊楼共计 5 层，分左、右两部分，中间有 3 层过厅。左、右部份每层结构 一致，占地面积均约为 36.3*36 平米，主要为门诊及办公场所。我们根据楼宇结 构将设备间分为左、右两部份分别集中管理各自所有楼层的信息点。根据点位表 统计，我们可以得出门诊楼的点位数量如下： 楼层 左 1F 网络点 语音 网络点 语音 57 29 84 48 楼层 右 1F 6
