一．课程相关基础知识

二．设计思路

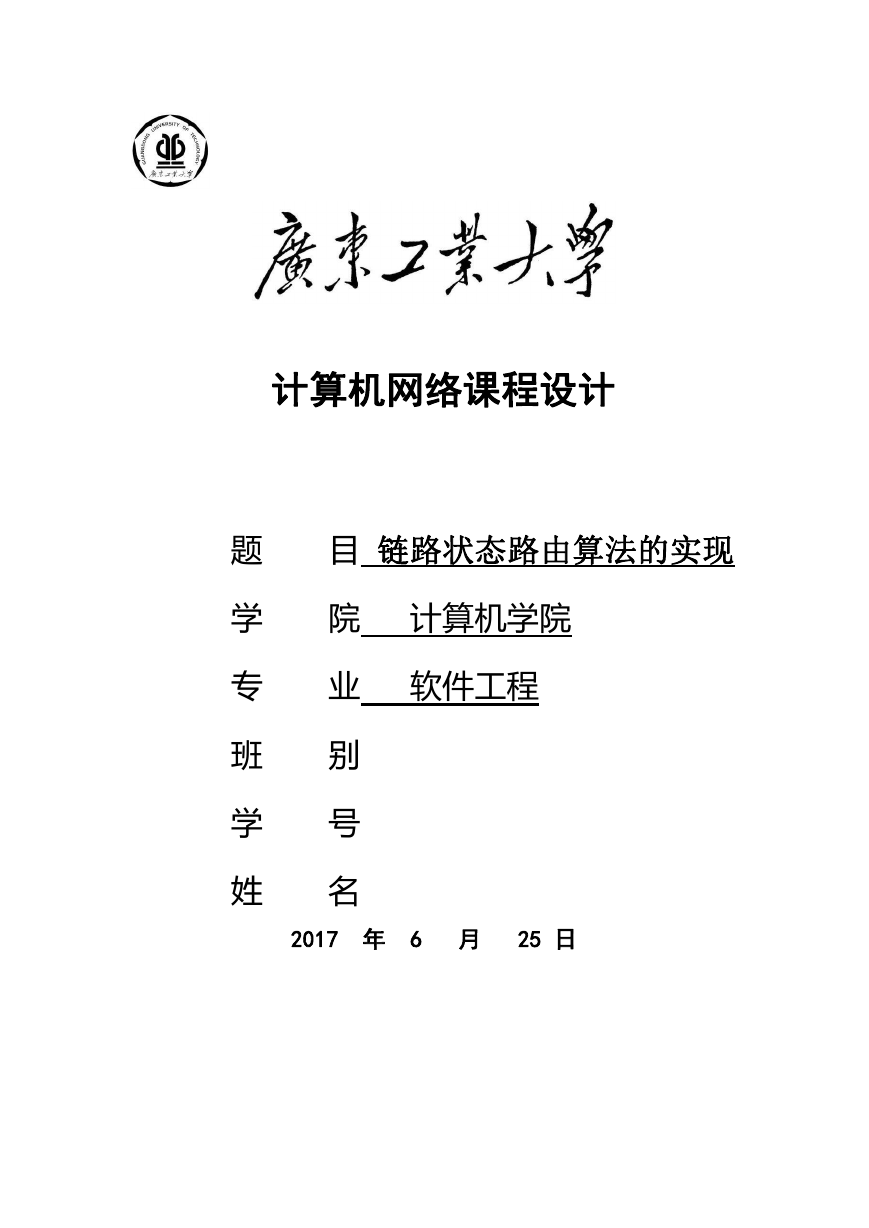

计算机网络课程设计题学专班学姓目链路状态路由算法的实现院计算机学院业软件工程别号名 2017 年 6 月 25 日

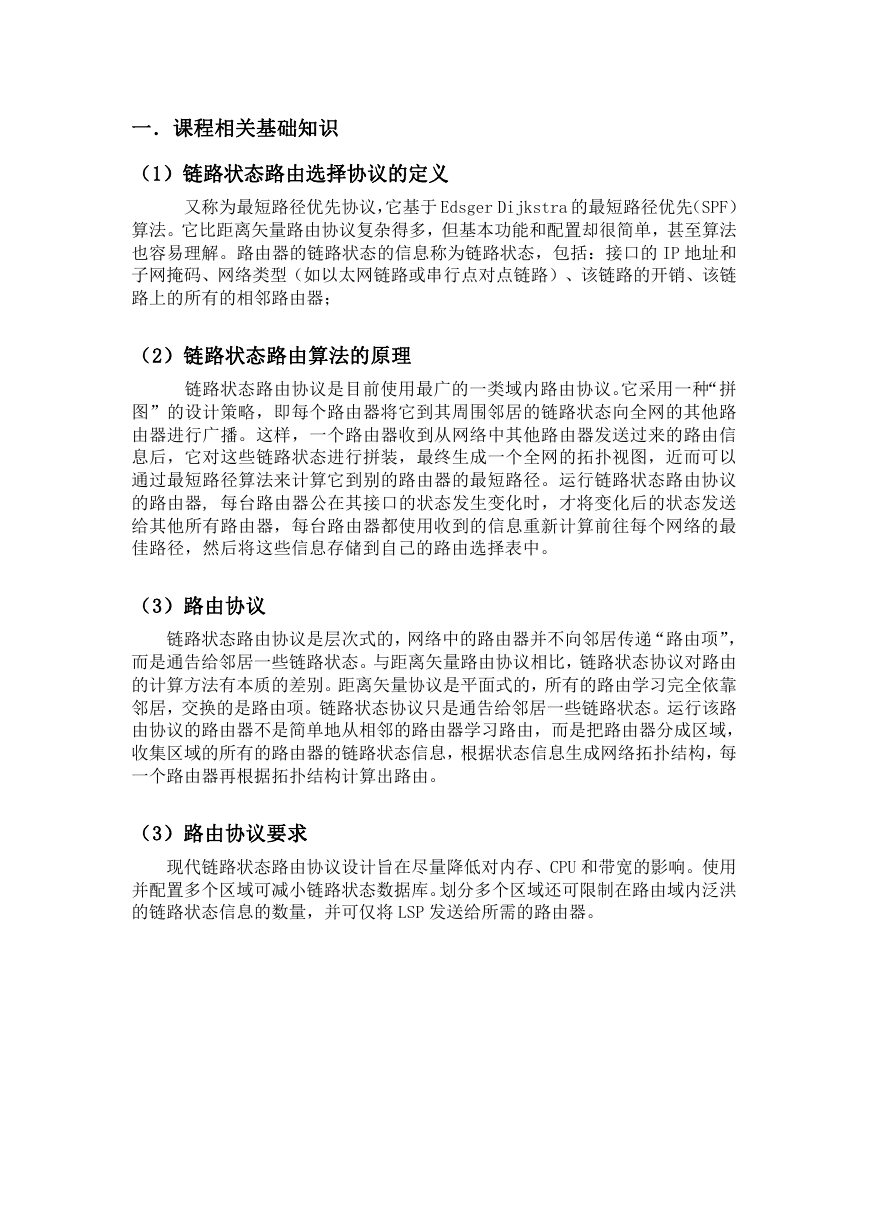

一．课程相关基础知识（1）链路状态路由选择协议的定义又称为最短路径优先协议，它基于 Edsger Dijkstra 的最短路径优先（SPF）算法。它比距离矢量路由协议复杂得多，但基本功能和配置却很简单，甚至算法也容易理解。路由器的链路状态的信息称为链路状态，包括：接口的 IP 地址和子网掩码、网络类型（如以太网链路或串行点对点链路）、该链路的开销、该链路上的所有的相邻路由器；（2）链路状态路由算法的原理链路状态路由协议是目前使用最广的一类域内路由协议。它采用一种“拼图”的设计策略，即每个路由器将它到其周围邻居的链路状态向全网的其他路由器进行广播。这样，一个路由器收到从网络中其他路由器发送过来的路由信息后，它对这些链路状态进行拼装，最终生成一个全网的拓扑视图，近而可以通过最短路径算法来计算它到别的路由器的最短路径。运行链路状态路由协议的路由器, 每台路由器公在其接口的状态发生变化时，才将变化后的状态发送给其他所有路由器，每台路由器都使用收到的信息重新计算前往每个网络的最佳路径，然后将这些信息存储到自己的路由选择表中。（3）路由协议链路状态路由协议是层次式的，网络中的路由器并不向邻居传递“路由项”，而是通告给邻居一些链路状态。与距离矢量路由协议相比，链路状态协议对路由的计算方法有本质的差别。距离矢量协议是平面式的，所有的路由学习完全依靠邻居，交换的是路由项。链路状态协议只是通告给邻居一些链路状态。运行该路由协议的路由器不是简单地从相邻的路由器学习路由，而是把路由器分成区域，收集区域的所有的路由器的链路状态信息，根据状态信息生成网络拓扑结构，每一个路由器再根据拓扑结构计算出路由。（3）路由协议要求现代链路状态路由协议设计旨在尽量降低对内存、CPU 和带宽的影响。使用并配置多个区域可减小链路状态数据库。划分多个区域还可限制在路由域内泛洪的链路状态信息的数量，并可仅将 LSP 发送给所需的路由器。

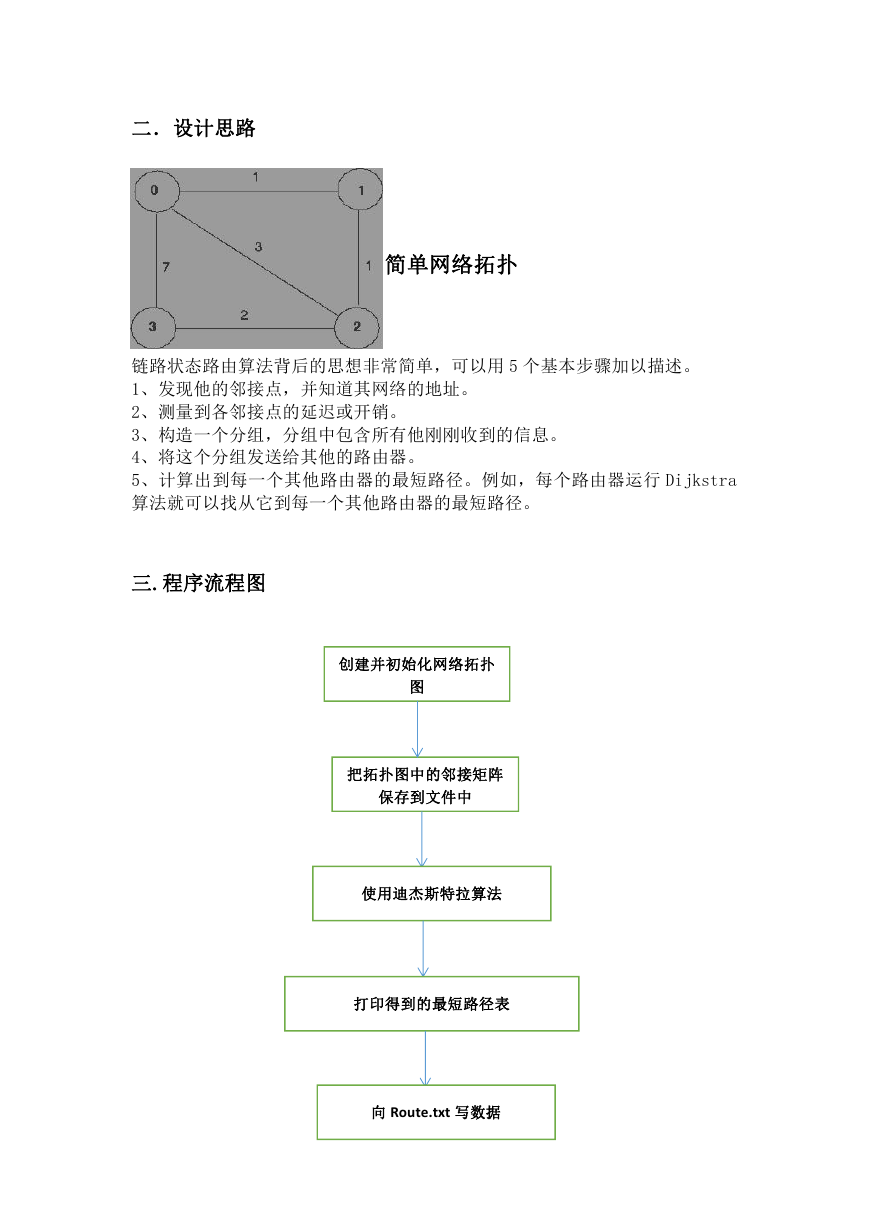

二．设计思路简单网络拓扑链路状态路由算法背后的思想非常简单，可以用 5 个基本步骤加以描述。 1、发现他的邻接点，并知道其网络的地址。 2、测量到各邻接点的延迟或开销。 3、构造一个分组，分组中包含所有他刚刚收到的信息。 4、将这个分组发送给其他的路由器。 5、计算出到每一个其他路由器的最短路径。例如，每个路由器运行 Dijkstra 算法就可以找从它到每一个其他路由器的最短路径。三.程序流程图创建并初始化网络拓扑图把拓扑图中的邻接矩阵保存到文件中使用迪杰斯特拉算法打印得到的最短路径表向 Route.txt 写数据

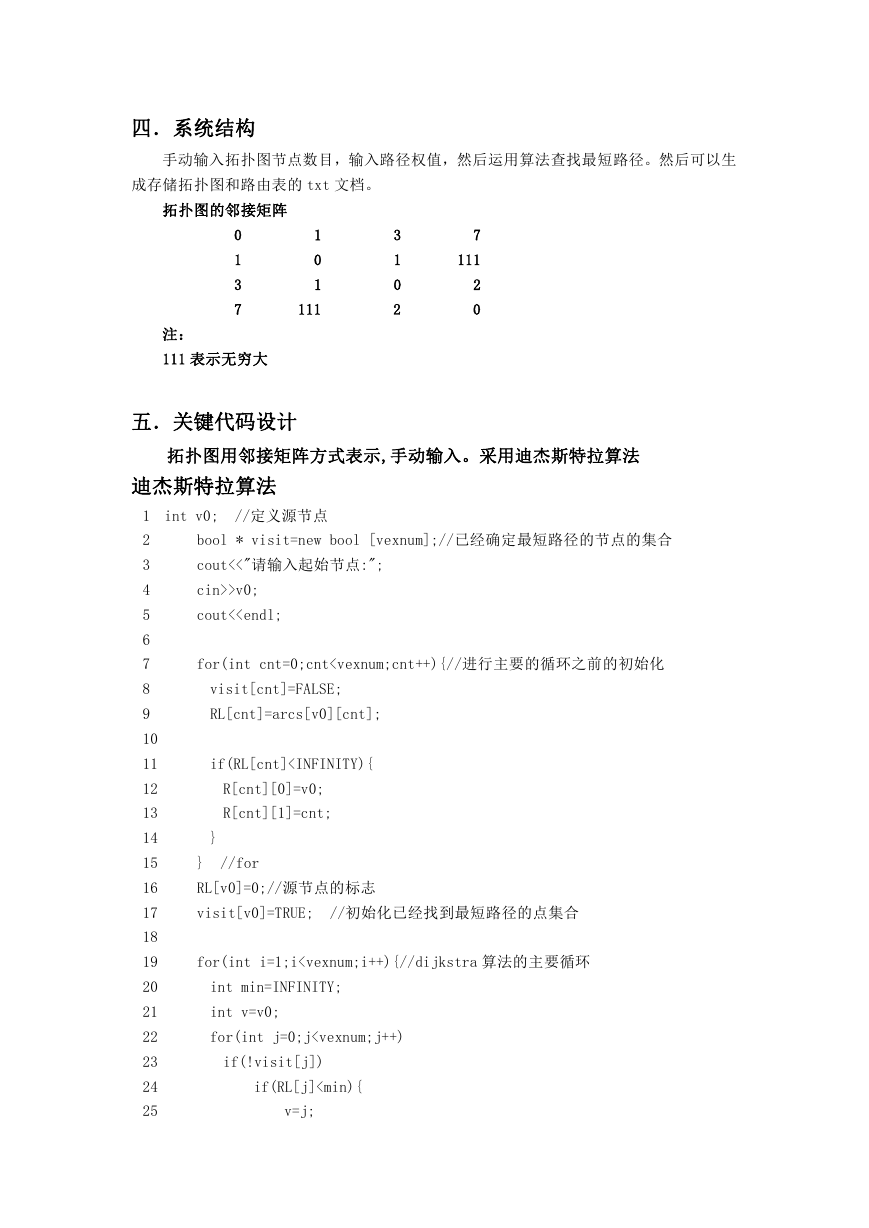

四．系统结构手动输入拓扑图节点数目，输入路径权值，然后运用算法查找最短路径。然后可以生成存储拓扑图和路由表的 txt 文档。拓扑图的邻接矩阵 0 1 3 7 1 0 1 111 3 1 0 2 7 111 2 0 注： 111 表示无穷大五．关键代码设计拓扑图用邻接矩阵方式表示,手动输入。采用迪杰斯特拉算法迪杰斯特拉算法 1 int v0; //定义源节点 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 bool * visit=new bool [vexnum];//已经确定最短路径的节点的集合 cout<<"请输入起始节点:"; cin>>v0; cout<

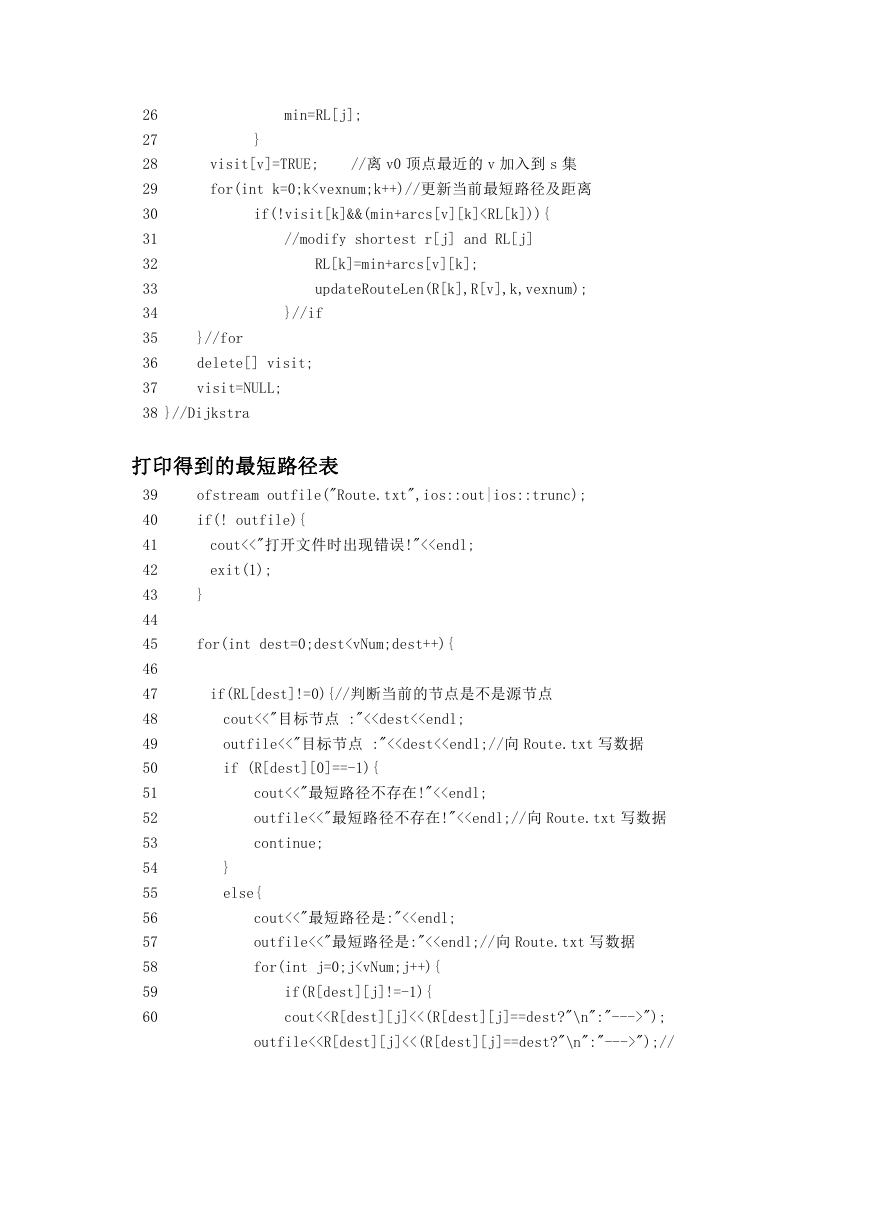

26 27 28 29 30 31 32 33 34 35 36 37 min=RL[j]; } visit[v]=TRUE; //离 v0 顶点最近的 v 加入到 s 集 for(int k=0;k"); outfile<");//

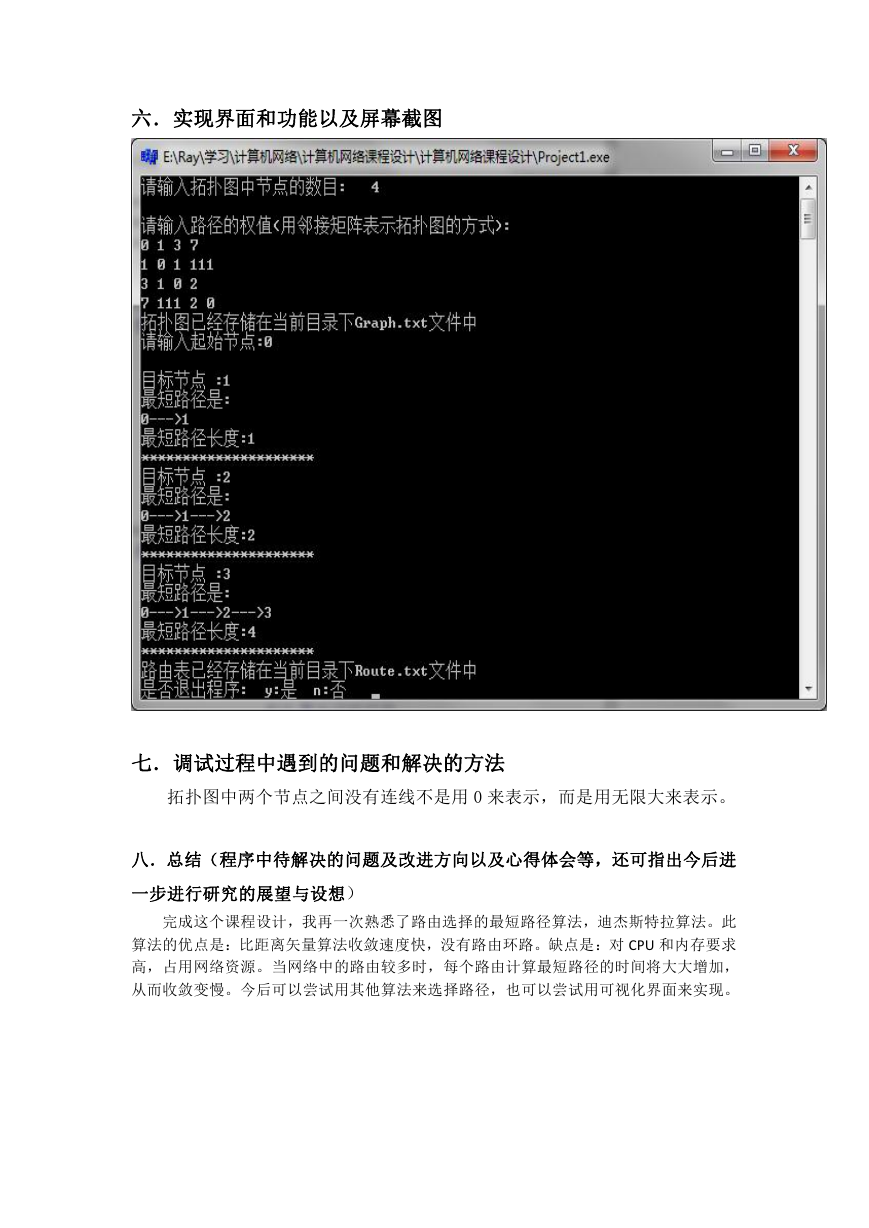

六．实现界面和功能以及屏幕截图七．调试过程中遇到的问题和解决的方法拓扑图中两个节点之间没有连线不是用 0 来表示，而是用无限大来表示。八．总结（程序中待解决的问题及改进方向以及心得体会等，还可指出今后进一步进行研究的展望与设想）完成这个课程设计，我再一次熟悉了路由选择的最短路径算法，迪杰斯特拉算法。此算法的优点是：比距离矢量算法收敛速度快，没有路由环路。缺点是：对 CPU 和内存要求高，占用网络资源。当网络中的路由较多时，每个路由计算最短路径的时间将大大增加，从而收敛变慢。今后可以尝试用其他算法来选择路径，也可以尝试用可视化界面来实现。
