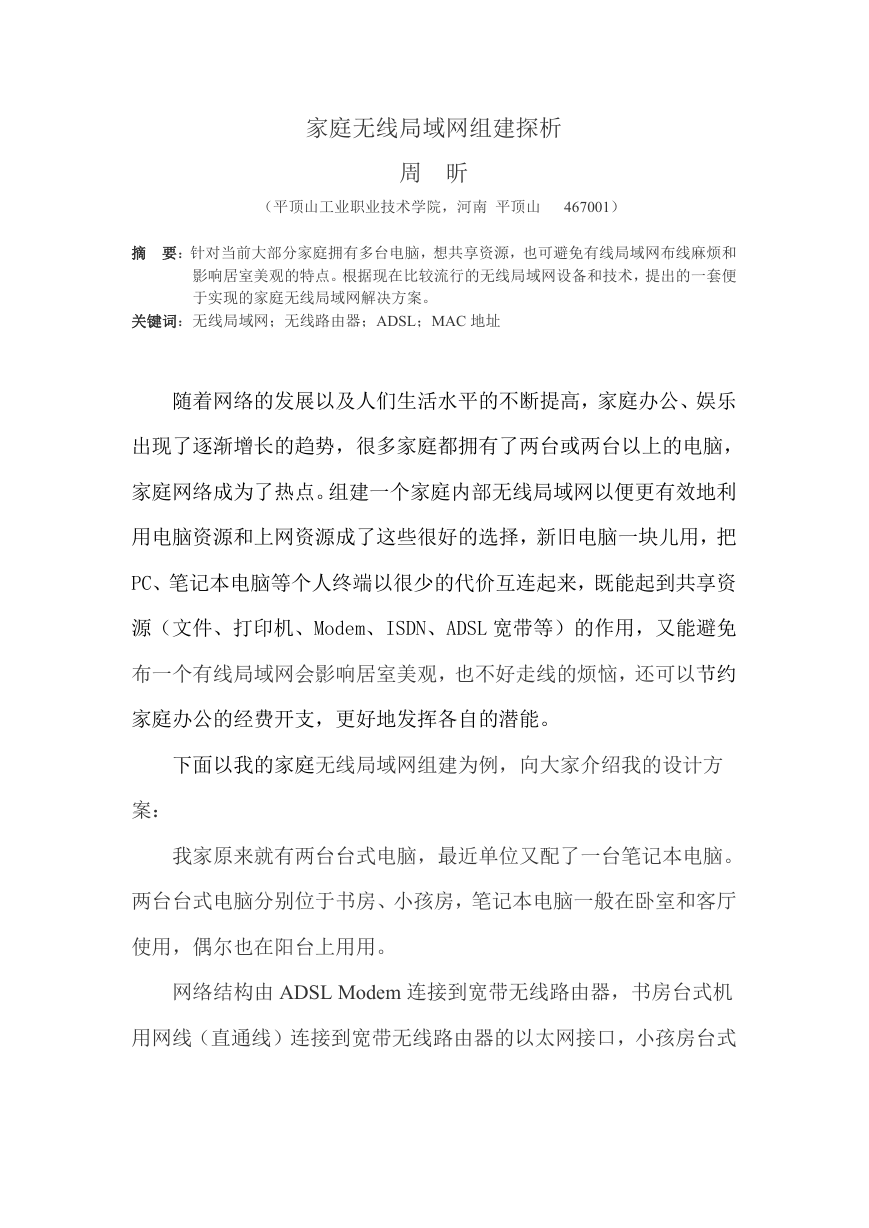

    家庭无线局域网组建探析 周 昕 （平顶山工业职业技术学院，河南 平顶山 467001） 摘 要：针对当前大部分家庭拥有多台电脑，想共享资源，也可避免有线局域网布线麻烦和 影响居室美观的特点。根据现在比较流行的无线局域网设备和技术，提出的一套便 于实现的家庭无线局域网解决方案。 关键词：无线局域网；无线路由器；ADSL；MAC 地址 随着网络的发展以及人们生活水平的不断提高，家庭办公、娱乐 出现了逐渐增长的趋势，很多家庭都拥有了两台或两台以上的电脑， 家庭网络成为了热点。组建一个家庭内部无线局域网以便更有效地利 用电脑资源和上网资源成了这些很好的选择，新旧电脑一块儿用，把 PC、笔记本电脑等个人终端以很少的代价互连起来，既能起到共享资 源（文件、打印机、Modem、ISDN、ADSL 宽带等）的作用，又能避免 布一个有线局域网会影响居室美观，也不好走线的烦恼，还可以节约 家庭办公的经费开支，更好地发挥各自的潜能。 下面以我的家庭无线局域网组建为例，向大家介绍我的设计方 案： 我家原来就有两台台式电脑，最近单位又配了一台笔记本电脑。 两台台式电脑分别位于书房、小孩房，笔记本电脑一般在卧室和客厅 使用，偶尔也在阳台上用用。 网络结构由 ADSL Modem 连接到宽带无线路由器，书房台式机 用网线（直通线）连接到宽带无线路由器的以太网接口，小孩房台式

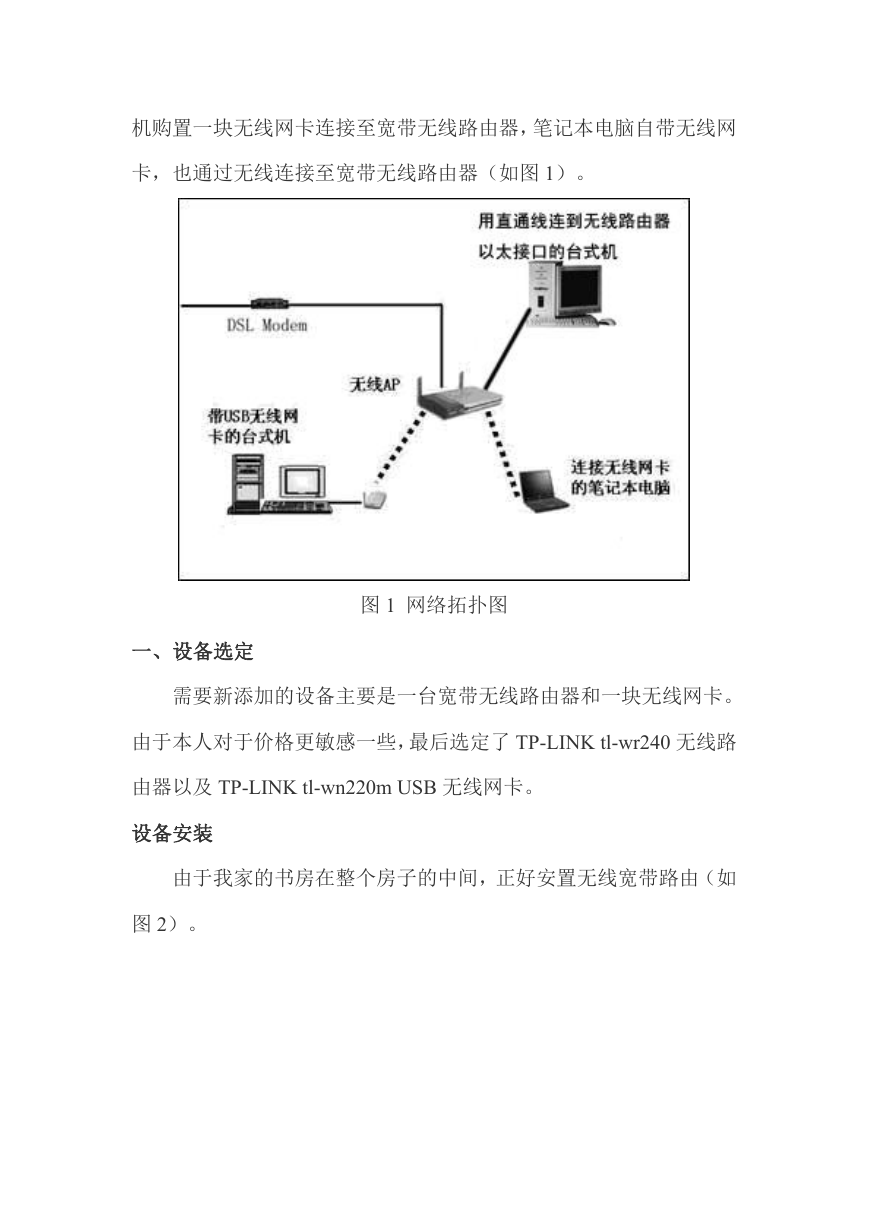

    机购置一块无线网卡连接至宽带无线路由器，笔记本电脑自带无线网 卡，也通过无线连接至宽带无线路由器（如图 1）。 图 1 网络拓扑图 一、设备选定 需要新添加的设备主要是一台宽带无线路由器和一块无线网卡。 由于本人对于价格更敏感一些，最后选定了 TP-LINK tl-wr240 无线路 由器以及 TP-LINK tl-wn220m USB 无线网卡。 设备安装 由于我家的书房在整个房子的中间，正好安置无线宽带路由（如 图 2）。

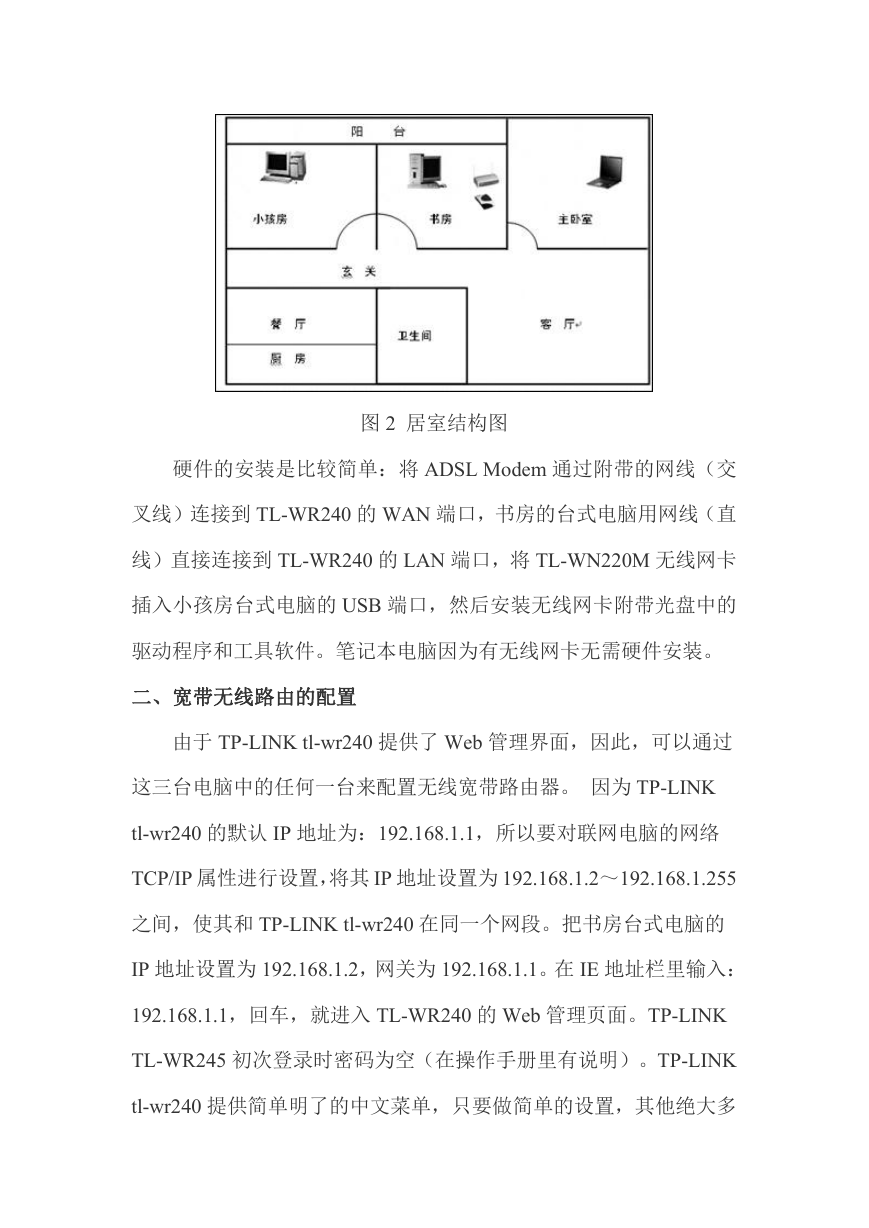

    图 2 居室结构图 硬件的安装是比较简单：将 ADSL Modem 通过附带的网线（交 叉线）连接到 TL-WR240 的 WAN 端口，书房的台式电脑用网线（直 线）直接连接到 TL-WR240 的 LAN 端口，将 TL-WN220M 无线网卡 插入小孩房台式电脑的 USB 端口，然后安装无线网卡附带光盘中的 驱动程序和工具软件。笔记本电脑因为有无线网卡无需硬件安装。 二、宽带无线路由的配置 由于 TP-LINK tl-wr240 提供了 Web 管理界面，因此，可以通过 这三台电脑中的任何一台来配置无线宽带路由器。 因为 TP-LINK tl-wr240 的默认 IP 地址为：192.168.1.1，所以要对联网电脑的网络 TCP/IP 属性进行设置，将其 IP 地址设置为 192.168.1.2～192.168.1.255 之间，使其和 TP-LINK tl-wr240 在同一个网段。把书房台式电脑的 IP 地址设置为 192.168.1.2，网关为 192.168.1.1。在 IE 地址栏里输入： 192.168.1.1，回车，就进入 TL-WR240 的 Web 管理页面。TP-LINK TL-WR245 初次登录时密码为空（在操作手册里有说明）。TP-LINK tl-wr240 提供简单明了的中文菜单，只要做简单的设置，其他绝大多

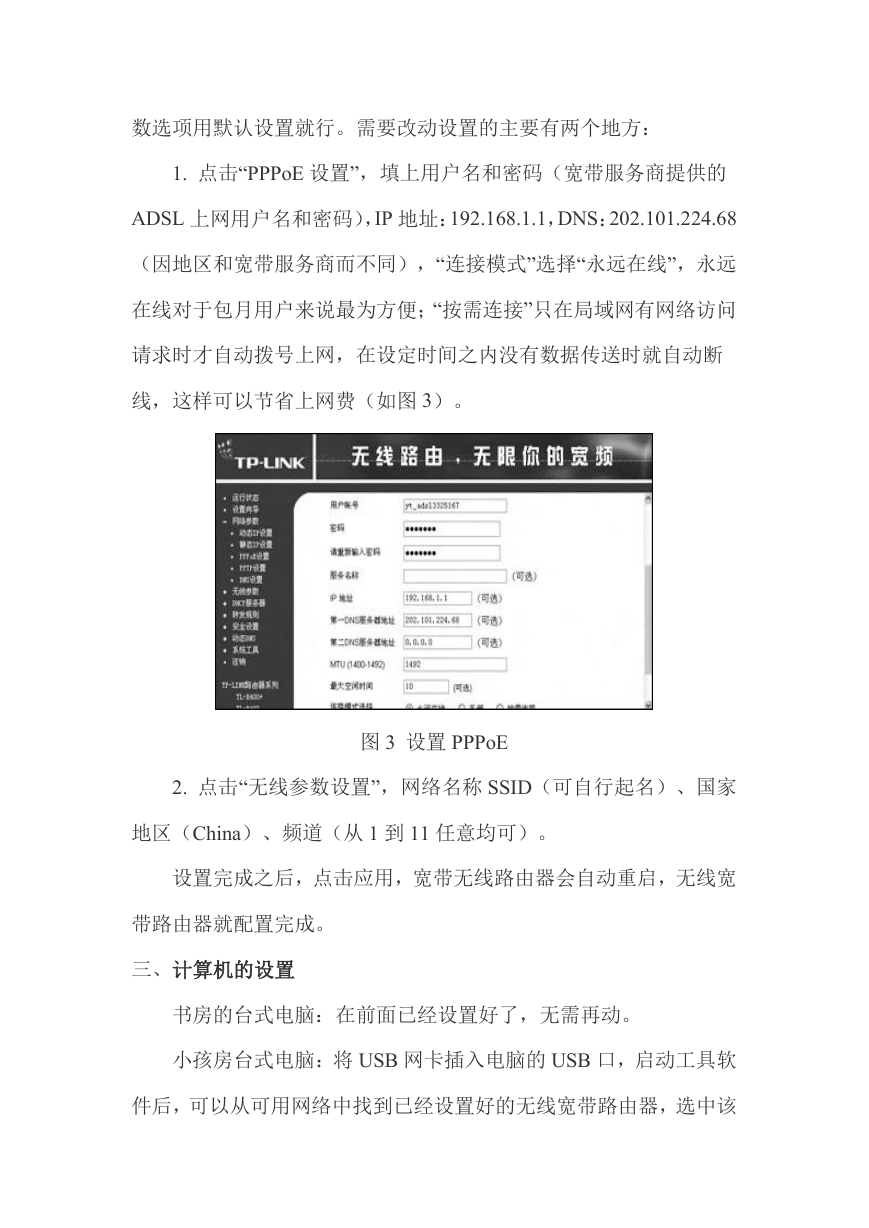

    数选项用默认设置就行。需要改动设置的主要有两个地方： 1. 点击“PPPoE 设置”，填上用户名和密码（宽带服务商提供的 ADSL 上网用户名和密码），IP 地址：192.168.1.1，DNS：202.101.224.68 （因地区和宽带服务商而不同），“连接模式”选择“永远在线”，永远 在线对于包月用户来说最为方便；“按需连接”只在局域网有网络访问 请求时才自动拨号上网，在设定时间之内没有数据传送时就自动断 线，这样可以节省上网费（如图 3）。 图 3 设置 PPPoE 2. 点击“无线参数设置”，网络名称 SSID（可自行起名）、国家 地区（China）、频道（从 1 到 11 任意均可）。 设置完成之后，点击应用，宽带无线路由器会自动重启，无线宽 带路由器就配置完成。 三、计算机的设置 书房的台式电脑：在前面已经设置好了，无需再动。 小孩房台式电脑：将 USB 网卡插入电脑的 USB 口，启动工具软 件后，可以从可用网络中找到已经设置好的无线宽带路由器，选中该

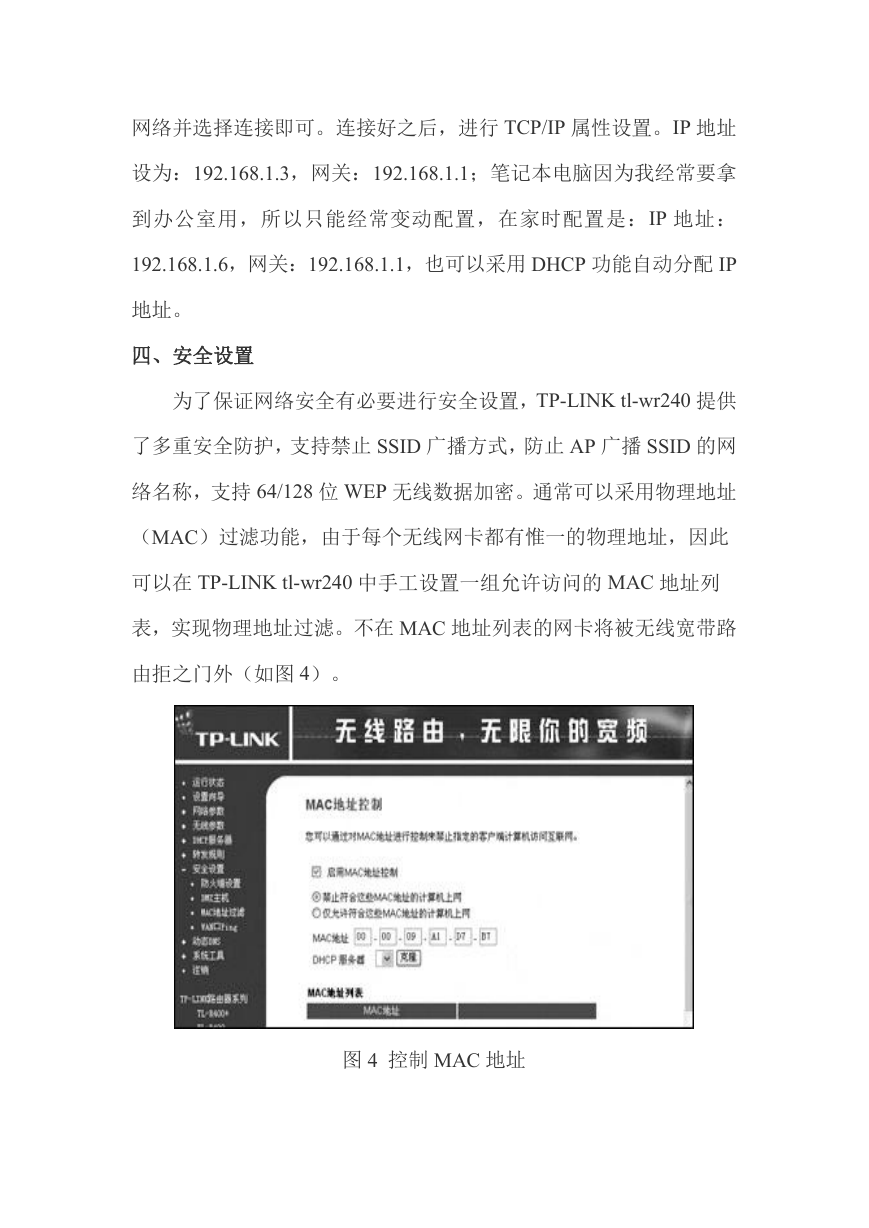

    网络并选择连接即可。连接好之后，进行 TCP/IP 属性设置。IP 地址 设为：192.168.1.3，网关：192.168.1.1；笔记本电脑因为我经常要拿 到办公室用，所以只能经常变动配置，在家时配置是：IP 地址： 192.168.1.6，网关：192.168.1.1，也可以采用 DHCP 功能自动分配 IP 地址。 四、安全设置 为了保证网络安全有必要进行安全设置，TP-LINK tl-wr240 提供 了多重安全防护，支持禁止 SSID 广播方式，防止 AP 广播 SSID 的网 络名称，支持 64/128 位 WEP 无线数据加密。通常可以采用物理地址 （MAC）过滤功能，由于每个无线网卡都有惟一的物理地址，因此 可以在 TP-LINK tl-wr240 中手工设置一组允许访问的 MAC 地址列 表，实现物理地址过滤。不在 MAC 地址列表的网卡将被无线宽带路 由拒之门外（如图 4）。 图 4 控制 MAC 地址

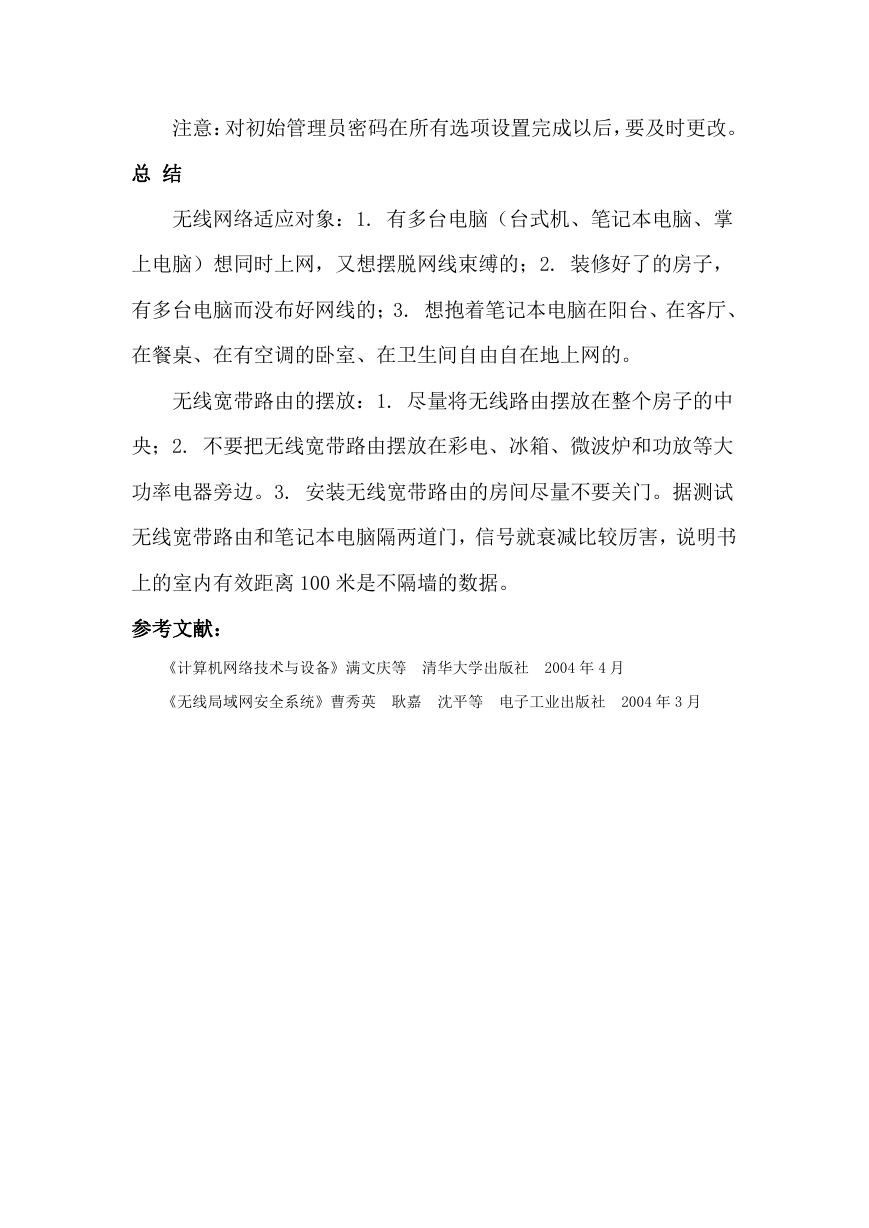

    注意：对初始管理员密码在所有选项设置完成以后，要及时更改。 总 结 无线网络适应对象：1. 有多台电脑（台式机、笔记本电脑、掌 上电脑）想同时上网，又想摆脱网线束缚的；2. 装修好了的房子， 有多台电脑而没布好网线的；3. 想抱着笔记本电脑在阳台、在客厅、 在餐桌、在有空调的卧室、在卫生间自由自在地上网的。 无线宽带路由的摆放：1. 尽量将无线路由摆放在整个房子的中 央；2. 不要把无线宽带路由摆放在彩电、冰箱、微波炉和功放等大 功率电器旁边。3. 安装无线宽带路由的房间尽量不要关门。据测试 无线宽带路由和笔记本电脑隔两道门，信号就衰减比较厉害，说明书 上的室内有效距离 100 米是不隔墙的数据。 参考文献： 《计算机网络技术与设备》满文庆等 清华大学出版社 2004 年 4 月 《无线局域网安全系统》曹秀英 耿嘉 沈平等 电子工业出版社 2004 年 3 月
