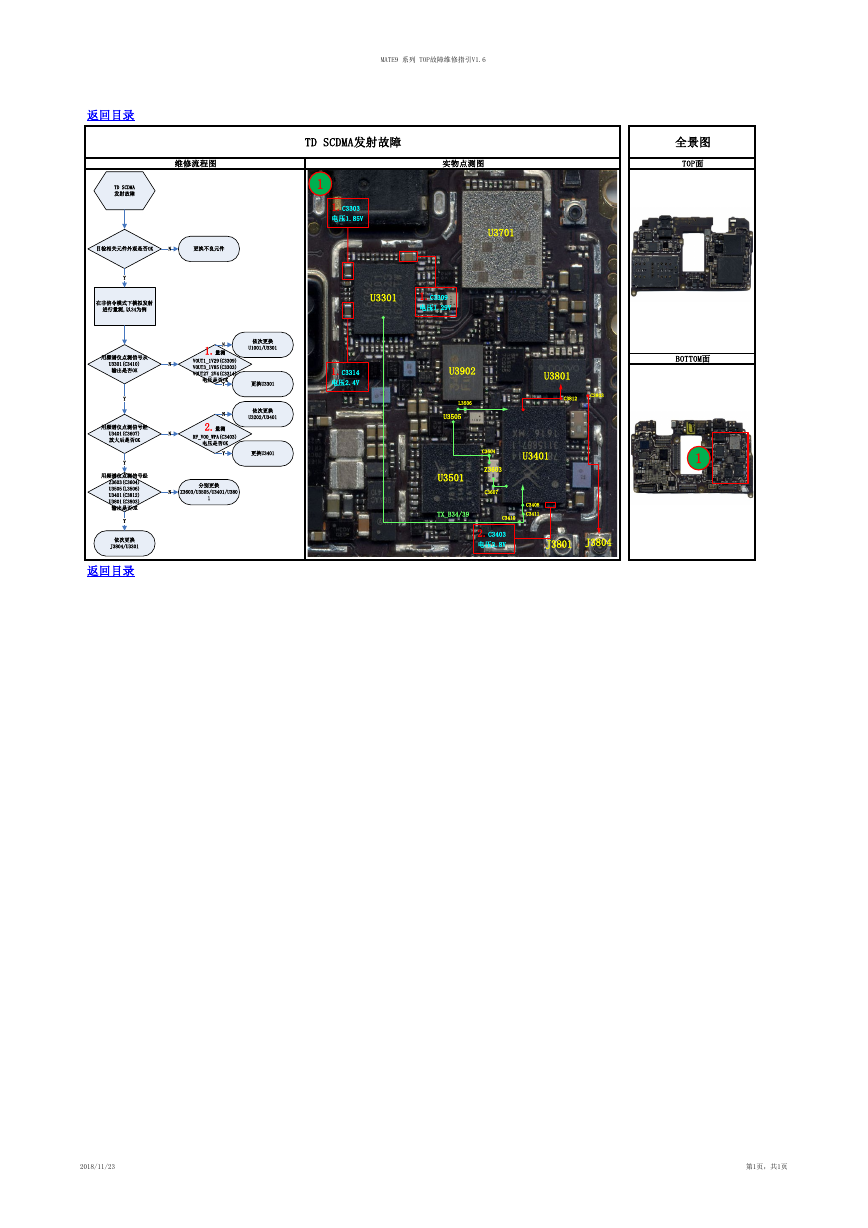

MATE9 系列 TOP故障维修指引V1.6 返回目录 TD SCDMA 发射故障 维修流程图 实物点测图 TD SCDMA发射故障 全景图 TOP面 1 1.C3303 电压1.85V 目检相关元件外观是否OK N 更换不良元件 U3701 Y 在非信令模式下模拟发射 进行量测,以34为例 用频谱仪点测信号从 U3301(C3410) 输出是否OK Y 用频谱仪点测信号经 U3401(C3607) 放大后是否OK Y 用频谱仪点测信号经 Z3603(C3604) U3505(L3506) U3401(C3812) U3801(C3803) 输出是否OK Y 依次更换 J3804/U3301 返回目录 N N 依次更换 U1001/U3301 更换U3301 依次更换 U3202/U3401 N 1.量测 VOUT1_1V29(C3309) VOUT3_1V85(C3303) VOUT27_2V4(C3314) 电压是否OK Y N 2.量测 RF_VO0_WPA(C3403) 电压是否OK Y 更换U3401 分别更换 N Z3603/U3505/U3401/U380 1 U3301 1.C3309 电压1.29V 1.C3314 电压2.4V U3902 L3506 U3505 U3801 C3812 C3803 U3401 C3604 Z3603 C3607 C3408 C3411 C3410 U3501 TX_B34/39 2.C3403 电压3.8V J3801 J3804 BOTTOM面 1 2018/11/23 第1页，共1页
