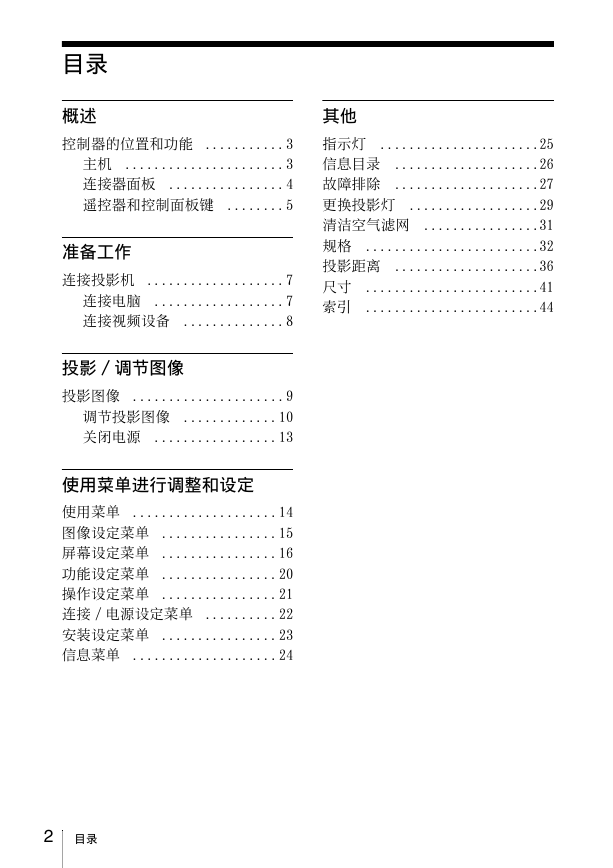

其他指示灯 ......................25 信息目录 ....................26 故障排除 ....................27 更换投影灯 ..................29 清洁空气滤网 ................31 规格 ........................32 投影距离 ....................36 尺寸 ........................41 索引 ........................44 目录概述控制器的位置和功能 ........... 3 主机 ...................... 3 连接器面板 ................ 4 遥控器和控制面板键 ........ 5 准备工作连接投影机 ................... 7 连接电脑 .................. 7 连接视频设备 .............. 8 投影 / 调节图像投影图像 ..................... 9 调节投影图像 ............. 10 关闭电源 ................. 13 使用菜单进行调整和设定使用菜单 .................... 14 图像设定菜单 ................ 15 屏幕设定菜单 ................ 16 功能设定菜单 ................ 20 操作设定菜单 ................ 21 连接 / 电源设定菜单 .......... 22 安装设定菜单 ................ 23 信息菜单 .................... 24 2 目录

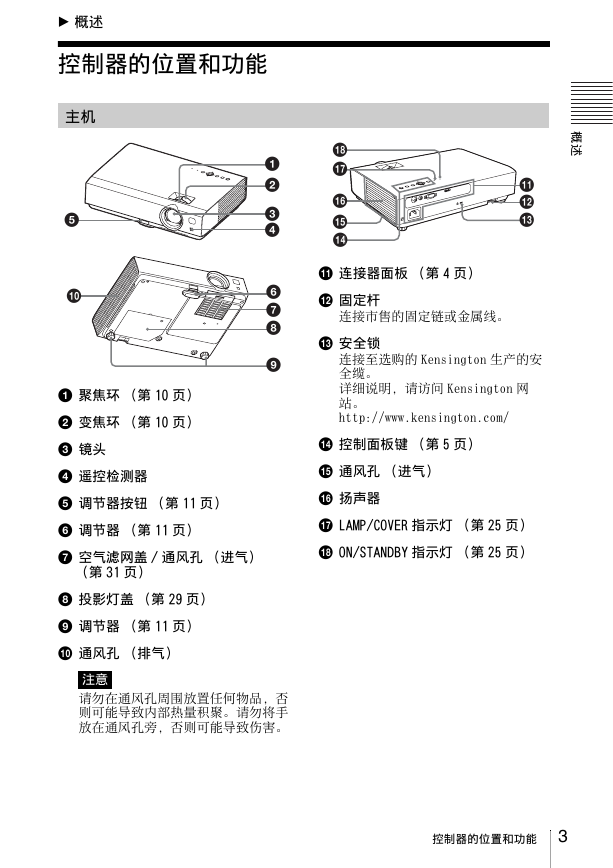

B 概述控制器的位置和功能主机 5 0 1 2 3 4 6 7 8 9 a 聚焦环（第 10 页） b 变焦环（第 10 页） c 镜头 d 遥控检测器 e 调节器按钮（第 11 页） f 调节器（第 11 页） g 空气滤网盖 / 通风孔（进气）（第 31 页） h 投影灯盖（第 29 页） i 调节器（第 11 页） j 通风孔（排气）注意请勿在通风孔周围放置任何物品，否则可能导致内部热量积聚。请勿将手放在通风孔旁，否则可能导致伤害。 qk qj qh qg qf 概述 qa qs qd k 连接器面板（第 4 页） l 固定杆连接市售的固定链或金属线。 m 安全锁连接至选购的 Kensington 生产的安全缆。详细说明，请访问 Kensington 网站。 http://www.kensington.com/ n 控制面板键（第 5 页） o 通风孔（进气） p 扬声器 q LAMP/COVER 指示灯（第 25 页） r ON/STANDBY 指示灯（第 25 页）控制器的位置和功能 3

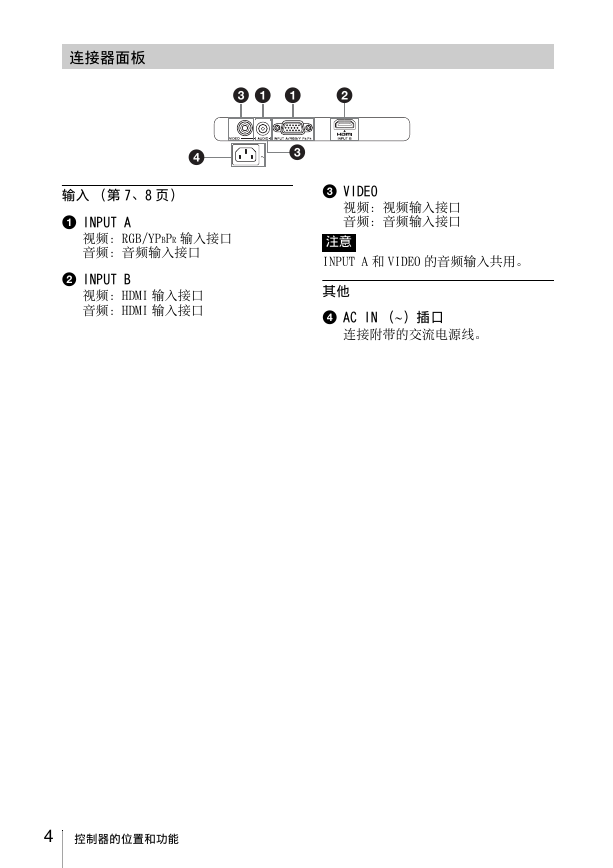

连接器面板 13 1 2 4 3 输入（第 7、8 页） a INPUT A 视频：RGB/YPBPR 输入接口音频：音频输入接口 b INPUT B 视频：HDMI 输入接口音频：HDMI 输入接口 c VIDEO 视频：视频输入接口音频：音频输入接口注意 INPUT A 和 VIDEO 的音频输入共用。其他 d AC IN （∼）插口连接附带的交流电源线。 4 控制器的位置和功能

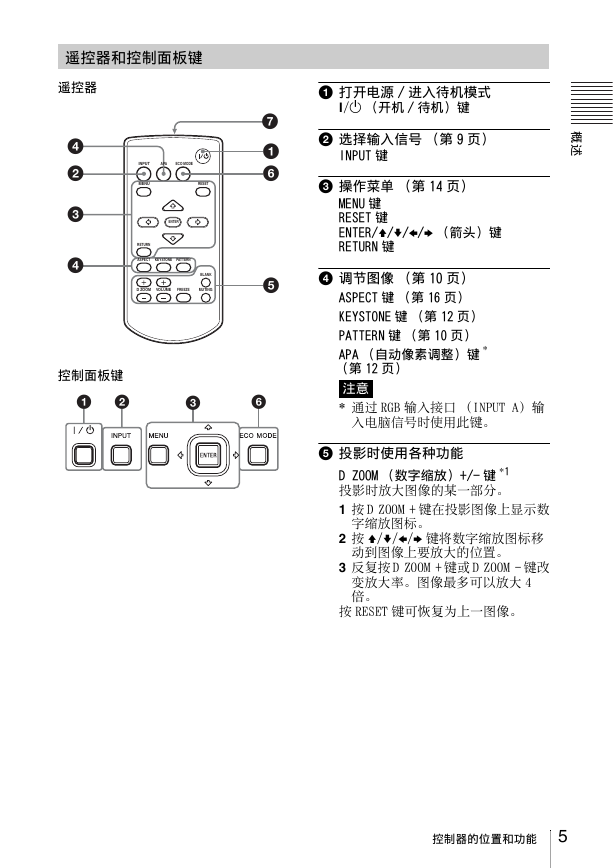

遥控器和控制面板键遥控器 4 2 3 4 INPUT APA ECO MODE MENU RESET ENTER RETURN ASPECT KEYSTONE PATTERN BLANK D ZOOM VOLUME FREEZE MUTING 5 控制面板键 1 2 3 6 a 打开电源 / 进入待机模式 ?/1 （开机 / 待机）键 b 选择输入信号（第 9 页） INPUT 键概述 7 1 6 c 操作菜单（第 14 页） MENU 键 RESET 键 ENTER/V/v/B/b （箭头）键 RETURN 键 d 调节图像（第 10 页） ASPECT 键（第 16 页） KEYSTONE 键（第 12 页） PATTERN 键（第 10 页） APA （自动像素调整）键 * （第 12 页）注意 * 通过 RGB 输入接口（INPUT A）输入电脑信号时使用此键。 e 投影时使用各种功能 D ZOOM （数字缩放）+/- 键 *1 投影时放大图像的某一部分。 1 按 D ZOOM + 键在投影图像上显示数字缩放图标。 2 按 V/v/B/b 键将数字缩放图标移动到图像上要放大的位置。 3 反复按 D ZOOM + 键或 D ZOOM - 键改变放大率。图像最多可以放大 4 倍。按 RESET 键可恢复为上一图像。控制器的位置和功能 5

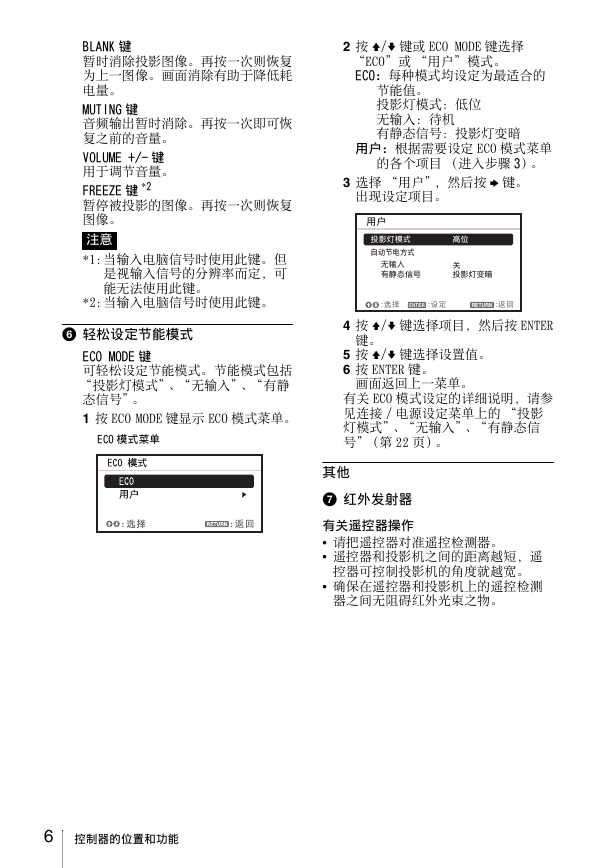

BLANK 键暂时消除投影图像。再按一次则恢复为上一图像。画面消除有助于降低耗电量。 MUTING 键音频输出暂时消除。再按一次即可恢复之前的音量。 VOLUME +/- 键用于调节音量。 FREEZE 键 *2 暂停被投影的图像。再按一次则恢复图像。注意 *1:当输入电脑信号时使用此键。但是视输入信号的分辨率而定，可能无法使用此键。 *2:当输入电脑信号时使用此键。 f 轻松设定节能模式 ECO MODE 键可轻松设定节能模式。节能模式包括 “投影灯模式”、“无输入”、“有静态信号”。 1 按 ECO MODE 键显示 ECO 模式菜单。 ECO 模式菜单 2 按 V/v 键或 ECO MODE 键选择 “ECO”或 “用户”模式。 ECO：每种模式均设定为最适合的节能值。投影灯模式：低位无输入：待机有静态信号：投影灯变暗用户：根据需要设定 ECO 模式菜单的各个项目（进入步骤 3）。 3 选择 “用户”，然后按 b 键。出现设定项目。 : : RETURN : 4 按 V/v 键选择项目，然后按 ENTER 键。 5 按 V/v 键选择设置值。 6 按 ENTER 键。画面返回上一菜单。有关 ECO 模式设定的详细说明，请参见连接 / 电源设定菜单上的 “投影灯模式”、“无输入”、“有静态信号”（第 22 页）。其他 g 红外发射器有关遥控器操作 • 请把遥控器对准遥控检测器。遥控器和投影机之间的距离越短，遥控器可控制投影机的角度就越宽。确保在遥控器和投影机上的遥控检测器之间无阻碍红外光束之物。 6 控制器的位置和功能

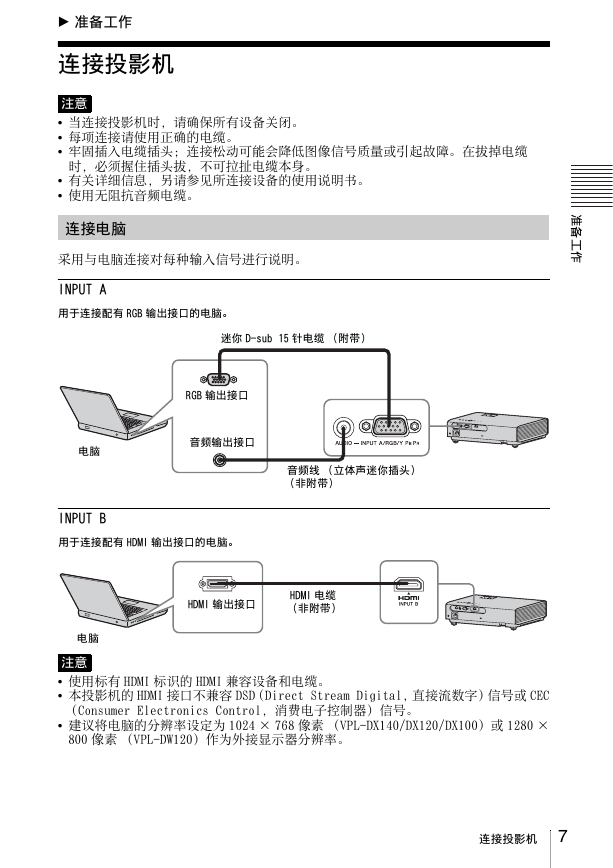

B 准备工作连接投影机注意当连接投影机时，请确保所有设备关闭。每项连接请使用正确的电缆。牢固插入电缆插头；连接松动可能会降低图像信号质量或引起故障。在拔掉电缆时，必须握住插头拔，不可拉扯电缆本身。有关详细信息，另请参见所连接设备的使用说明书。使用无阻抗音频电缆。连接电脑采用与电脑连接对每种输入信号进行说明。 INPUT A 用于连接配有 RGB 输出接口的电脑。迷你 D-sub 15 针电缆（附带） RGB 输出接口电脑音频输出接口 INPUT B 用于连接配有 HDMI 输出接口的电脑。音频线（立体声迷你插头）（非附带）准备工作 HDMI 输出接口 HDMI 电缆（非附带）电脑注意使用标有 HDMI 标识的 HDMI 兼容设备和电缆。本投影机的 HDMI 接口不兼容 DSD（Direct Stream Digital，直接流数字）信号或 CEC （Consumer Electronics Control，消费电子控制器）信号。建议将电脑的分辨率设定为 1024 × 768 像素（VPL-DX140/DX120/DX100）或 1280 × 800 像素（VPL-DW120）作为外接显示器分辨率。连接投影机 7

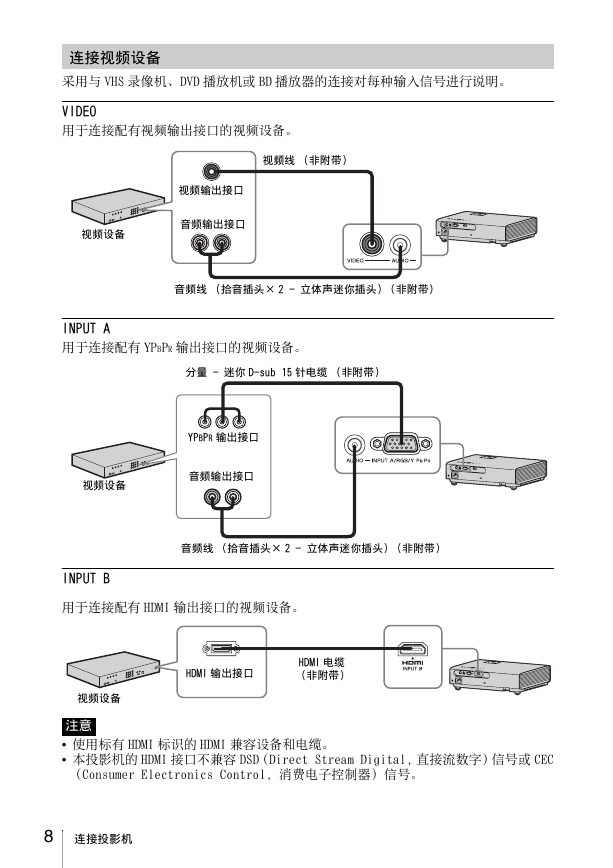

连接视频设备采用与 VHS 录像机、DVD 播放机或 BD 播放器的连接对每种输入信号进行说明。 VIDEO 用于连接配有视频输出接口的视频设备。视频线（非附带）视频输出接口音频输出接口视频设备音频线（拾音插头× 2 - 立体声迷你插头）（非附带） INPUT A 用于连接配有 YPBPR 输出接口的视频设备。分量 - 迷你 D-sub 15 针电缆（非附带） YPBPR 输出接口音频输出接口音频线（拾音插头× 2 - 立体声迷你插头）（非附带）视频设备 INPUT B 用于连接配有 HDMI 输出接口的视频设备。 HDMI 输出接口 HDMI 电缆（非附带）视频设备注意使用标有 HDMI 标识的 HDMI 兼容设备和电缆。本投影机的 HDMI 接口不兼容 DSD（Direct Stream Digital，直接流数字）信号或 CEC （Consumer Electronics Control，消费电子控制器）信号。 8 连接投影机
