GA-Z77X-D3H 使用手册 Rev. 1003 12MSC-Z77XD3H-1003R

G A - Z 7 7 X D 3 H - M o t h e r b o a r d F e b . 2 4 , 2 0 1 2 F e b . 2 4 , 2 0 1 2 M o t h e r b o a r d G A - Z 7 7 X D 3 H -

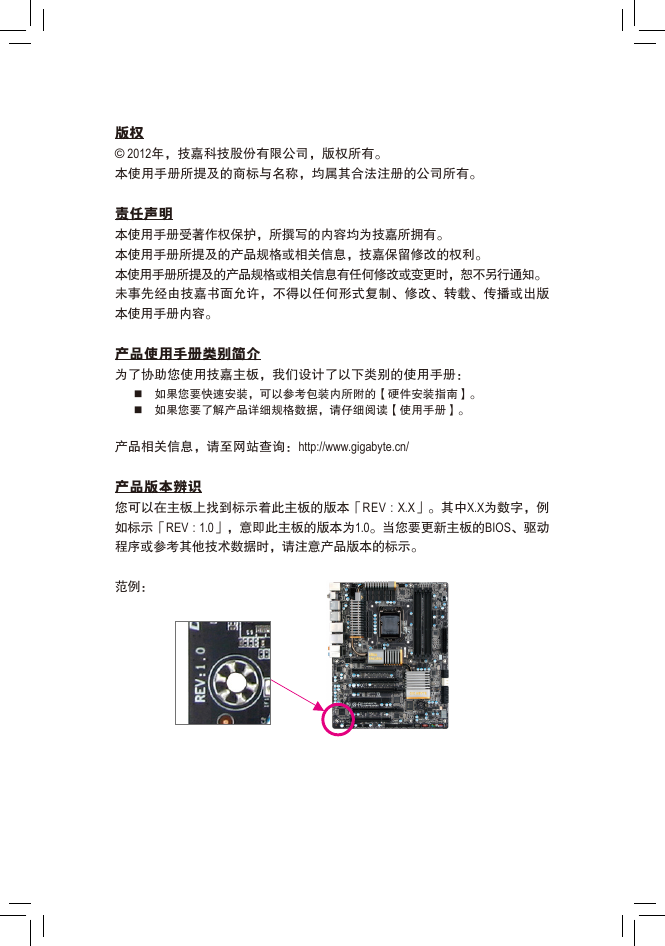

版权 © 2012年，技嘉科技股份有限公司，版权所有。本使用手册所提及的商标与名称，均属其合法注册的公司所有。责任声明本使用手册受著作权保护，所撰写的内容均为技嘉所拥有。本使用手册所提及的产品规格或相关信息，技嘉保留修改的权利。本使用手册所提及的产品规格或相关信息有任何修改或变更时，恕不另行通知。未事先经由技嘉书面允许，不得以任何形式复制、修改、转载、传播或出版本使用手册内容。产品使用手册类别简介为了协助您使用技嘉主板，我们设计了以下类别的使用手册：  如果您要快速安装，可以参考包装内所附的【硬件安装指南】。  如果您要了解产品详细规格数据，请仔细阅读【使用手册】。产品相关信息，请至网站查询：http://www.gigabyte.cn/ 产品版本辨识您可以在主板上找到标示着此主板的版本「REV : X.X」。其中X.X为数字，例如标示「REV : 1.0」，意即此主板的版本为1.0。当您要更新主板的BIOS、驱动程序或参考其他技术数据时，请注意产品版本的标示。范例：

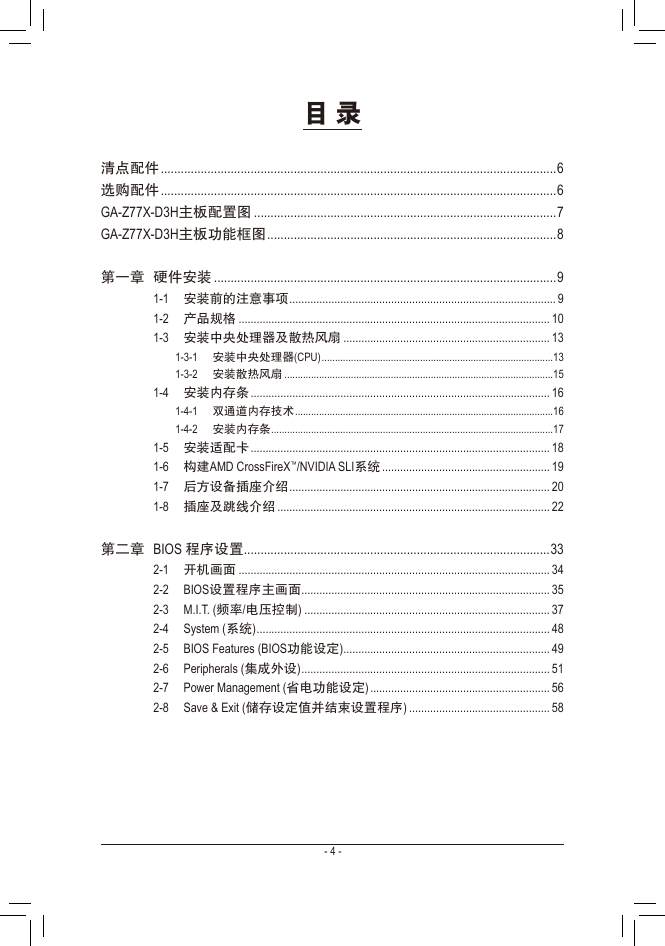

目录清点配件 .......................................................................................................................6 选购配件 .......................................................................................................................6 GA-Z77X-D3H主板配置图 ...........................................................................................7 GA-Z77X-D3H主板功能框图 .......................................................................................8 第一章硬件安装 .......................................................................................................9 1-1 安装前的注意事项 ......................................................................................... 9 1-2 产品规格 ........................................................................................................ 10 1-3 安装中央处理器及散热风扇 ..................................................................... 13 1-3-1 安装中央处理器(CPU) .......................................................................................13 1-3-2 安装散热风扇 .....................................................................................................15 1-4 安装内存条 .................................................................................................... 16 1-4-1 双通道内存技术 .................................................................................................16 1-4-2 安装内存条 ..........................................................................................................17 1-5 安装适配卡 .................................................................................................... 18 1-6 构建AMD CrossFireX™/NVIDIA SLI系统 ........................................................ 19 1-7 后方设备插座介绍 ....................................................................................... 20 1-8 插座及跳线介绍 ........................................................................................... 22 第二章 BIOS 程序设置 ............................................................................................33 2-1 开机画面 ........................................................................................................ 34 2-2 BIOS设置程序主画面 ................................................................................... 35 2-3 M.I.T. (频率/电压控制) .................................................................................. 37 2-4 System (系统) .................................................................................................. 48 2-5 BIOS Features (BIOS功能设定) ..................................................................... 49 2-6 Peripherals (集成外设) ................................................................................... 51 2-7 Power Management (省电功能设定) ............................................................ 56 2-8 Save & Exit (储存设定值并结束设置程序) ............................................... 58 - 4 -

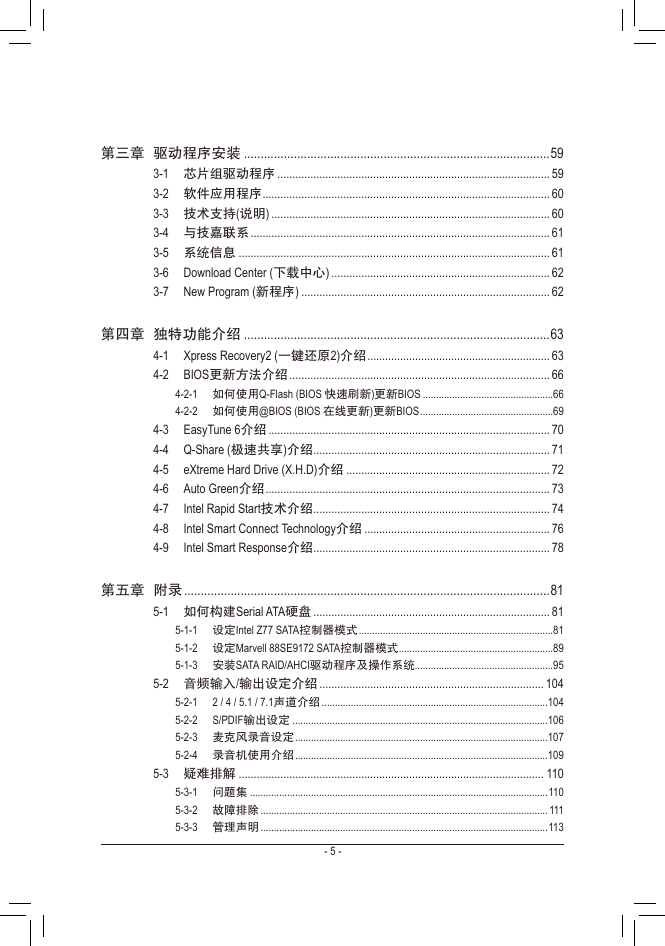

第三章驱动程序安装 ............................................................................................59 3-1 芯片组驱动程序 ........................................................................................... 59 3-2 软件应用程序 ................................................................................................ 60 3-3 技术支持(说明) ............................................................................................. 60 3-4 与技嘉联系 .................................................................................................... 61 3-5 系统信息 ........................................................................................................ 61 3-6 Download Center (下载中心) ......................................................................... 62 3-7 New Program (新程序) ................................................................................... 62 第四章独特功能介绍 ............................................................................................63 4-1 Xpress Recovery2 (一键还原2)介绍 ............................................................. 63 4-2 BIOS更新方法介绍 ....................................................................................... 66 4-2-1 如何使用Q-Flash (BIOS 快速刷新)更新BIOS .................................................66 4-2-2 如何使用@BIOS (BIOS 在线更新)更新BIOS ..................................................69 4-3 EasyTune 6介绍 .............................................................................................. 70 4-4 Q-Share (极速共享)介绍 ............................................................................... 71 4-5 eXtreme Hard Drive (X.H.D)介绍 .................................................................... 72 4-6 Auto Green介绍 ............................................................................................... 73 Intel Rapid Start技术介绍 ............................................................................... 74 4-7 Intel Smart Connect Technology介绍 .............................................................. 76 4-8 4-9 Intel Smart Response介绍 ............................................................................... 78 第五章附录 ..............................................................................................................81 5-1 如何构建Serial ATA硬盘 ............................................................................... 81 5-1-1 设定Intel Z77 SATA控制器模式 .........................................................................81 5-1-2 设定Marvell 88SE9172 SATA控制器模式 ..........................................................89 5-1-3 安装SATA RAID/AHCI驱动程序及操作系统....................................................95 5-2 音频输入/输出设定介绍 ........................................................................... 104 2 / 4 / 5.1 / 7.1声道介绍 .....................................................................................104 5-2-1 5-2-2 S/PDIF输出设定 ................................................................................................106 5-2-3 麦克风录音设定 ...............................................................................................107 5-2-4 录音机使用介绍 ...............................................................................................109 5-3 疑难排解 ...................................................................................................... 110 5-3-1 问题集 ................................................................................................................110 5-3-2 故障排除 ............................................................................................................111 5-3-3 管理声明 ............................................................................................................113 - 5 -

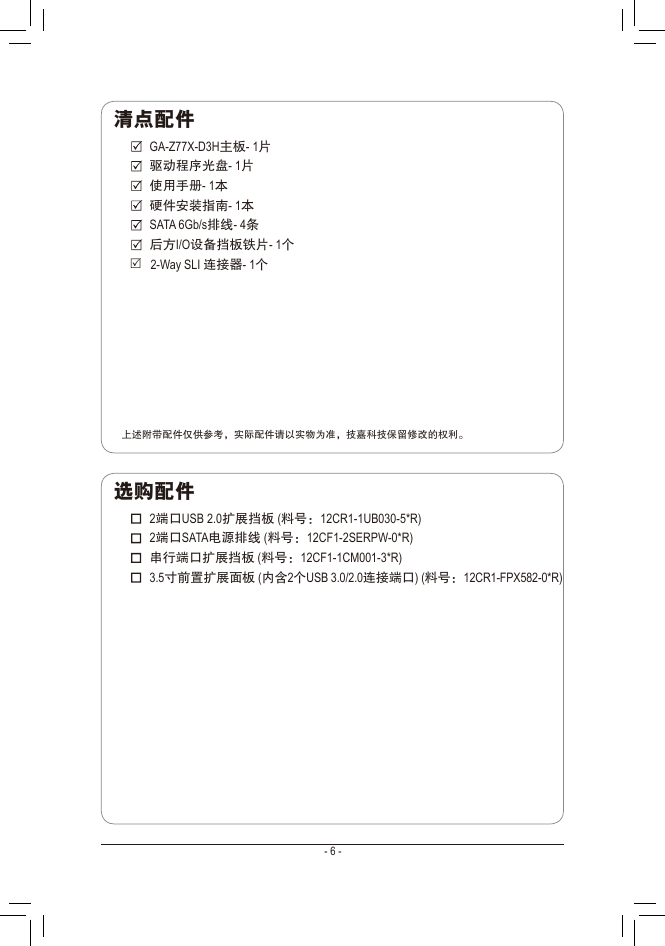

清点配件 GA-Z77X-D3H主板- 1片驱动程序光盘- 1片使用手册- 1本硬件安装指南- 1本 SATA 6Gb/s排线- 4条后方I/O设备挡板铁片- 1个 5 2-Way SLI 连接器- 1个上述附带配件仅供参考，实际配件请以实物为准，技嘉科技保留修改的权利。选购配件 2端口USB 2.0扩展挡板 (料号：12CR1-1UB030-5*R) 2端口SATA电源排线 (料号：12CF1-2SERPW-0*R) 串行端口扩展挡板 (料号：12CF1-1CM001-3*R) 3.5寸前置扩展面板 (内含2个USB 3.0/2.0连接端口) (料号：12CR1-FPX582-0*R) - 6 -

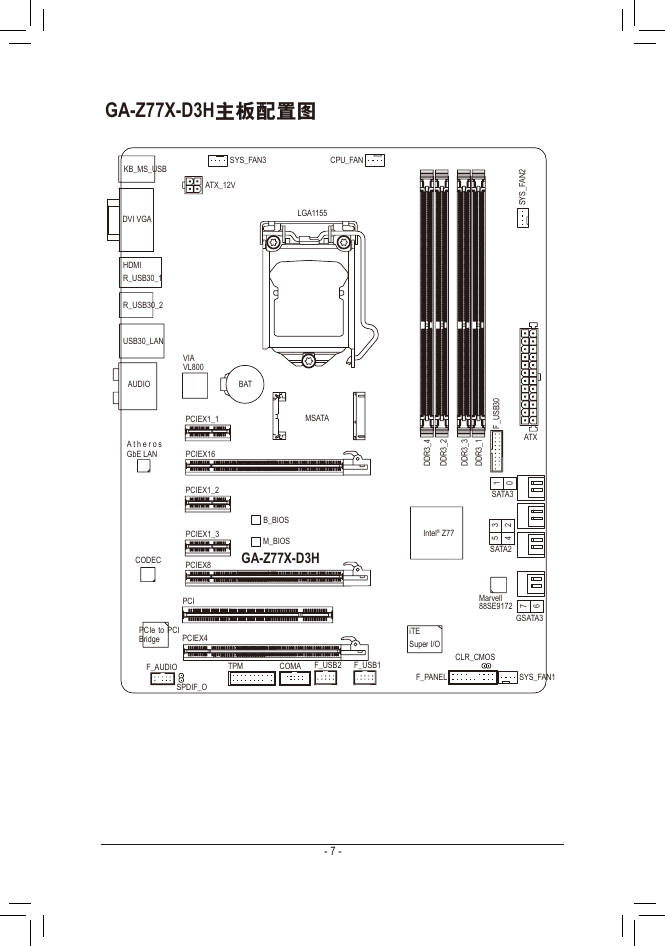

GA-Z77X-D3H主板配置图 SYS_FAN3 CPU_FAN ATX_12V LGA1155 2 N A F _ S Y S KB_MS_USB DVI VGA HDMI R_USB30_1 R_USB30_2 USB30_LAN VIA VL800 AUDIO BAT PCIEX1_1 MSATA A t h e r o s GbE LAN PCIEX16 PCIEX1_2 PCIEX1_3 CODEC PCIEX8 PCI PCIe to PCI Bridge PCIEX4 B_BIOS M_BIOS GA-Z77X-D3H F_AUDIO TPM COMA F_USB2 F_USB1 SPDIF_O 0 3 B S U _ F ATX 10 SATA3 3 2 5 4 SATA2 4 _ 3 R D D 2 _ 3 R D D 3 _ 3 R D D 1 _ 3 R D D Intel® Z77 Marvell 88SE9172 76 GSATA3 iTE Super I/O CLR_CMOS F_PANEL SYS_FAN1 - 7 -

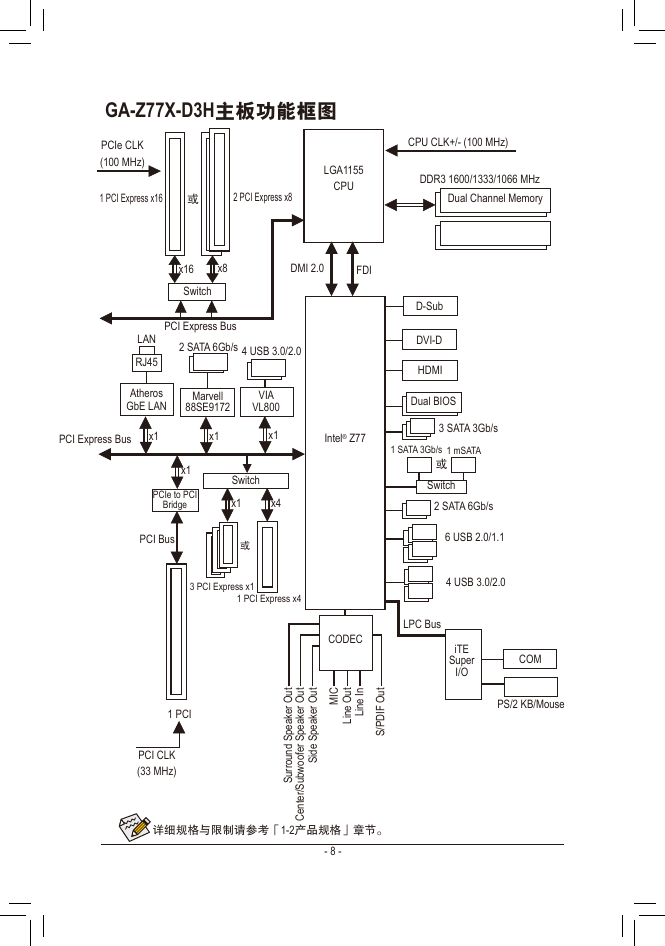

GA-Z77X-D3H主板功能框图 PCIe CLK (100 MHz) 1 PCI Express x16 或 2 PCI Express x8 LGA1155 CPU x8 x16 Switch DMI 2.0 FDI PCI Express Bus 2 SATA 6Gb/s LAN RJ45 Atheros GbE LAN Marvell 88SE9172 PCI Express Bus x1 x1 4 USB 3.0/2.0 VIA VL800 x1 x1 PCIe to PCI Bridge Switch x1 x4 PCI Bus 或 3 PCI Express x1 1 PCI Express x4 1 PCI PCI CLK (33 MHz) t u O t u O t u O r e k a e p S e d S i r e k a e p S d n u o r r u S r e k a e p S r e f o o w b u S CPU CLK+/- (100 MHz) DDR3 1600/1333/1066 MHz Dual Channel Memory D-Sub DVI-D HDMI Dual BIOS Intel® Z77 3 SATA 3Gb/s 1 mSATA 1 SATA 3Gb/s 或 Switch 2 SATA 6Gb/s 6 USB 2.0/1.1 4 USB 3.0/2.0 iTE Super I/O COM PS/2 KB/Mouse LPC Bus CODEC I C M n I e n L i t u O e n L i t u O F D P S / I / r e t 详细规格与限制请参考「1-2产品规格」章节。 n e C - 8 -
