quartus的简单使用教程.pdf

发布时间：2022-05-30 发布人：admin 分类：说明书资料大小：3.17M 资料格式：pdf 举报版权申诉

第1页 / 共12页

第2页 / 共12页

第3页 / 共12页

第4页 / 共12页

第5页 / 共12页

第6页 / 共12页

第7页 / 共12页

第8页 / 共12页

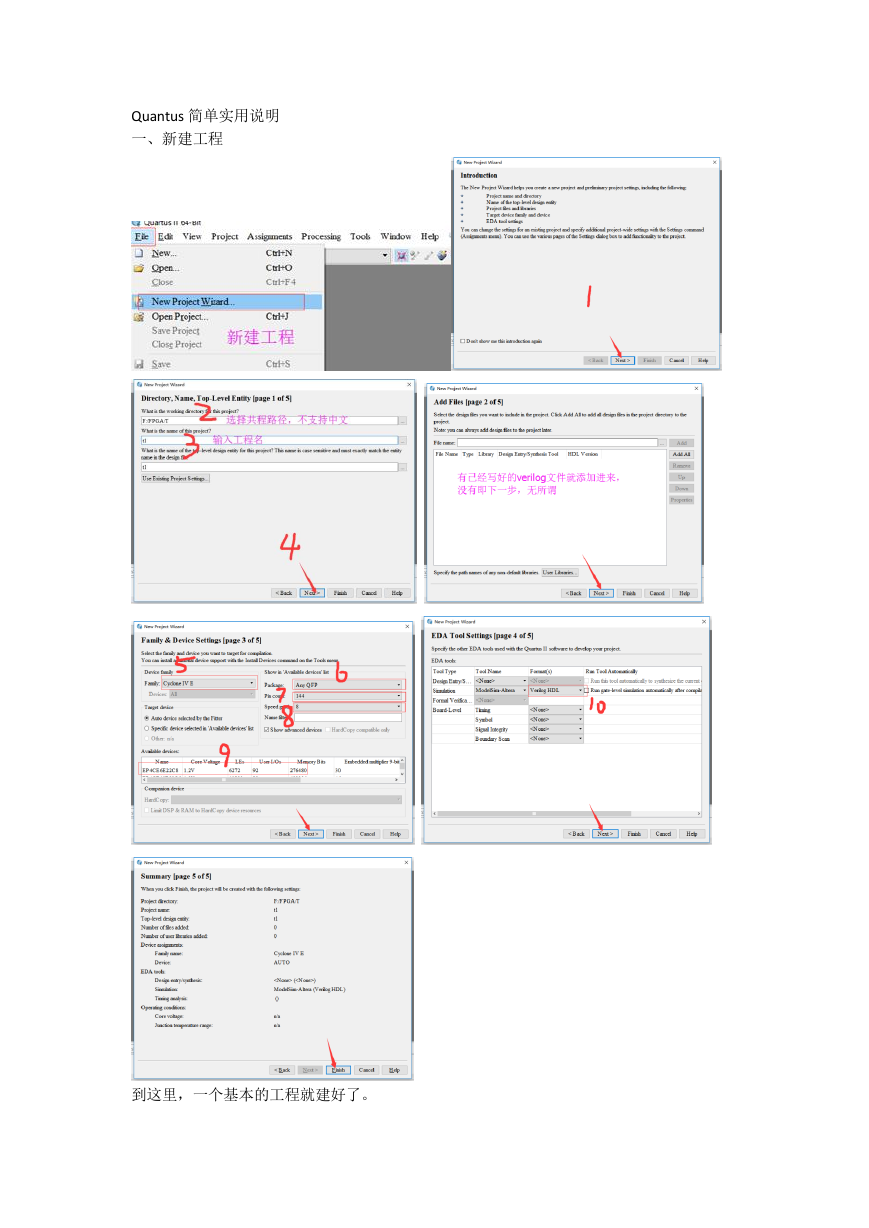

Quantus 简单实用说明一、新建工程到这里，一个基本的工程就建好了。

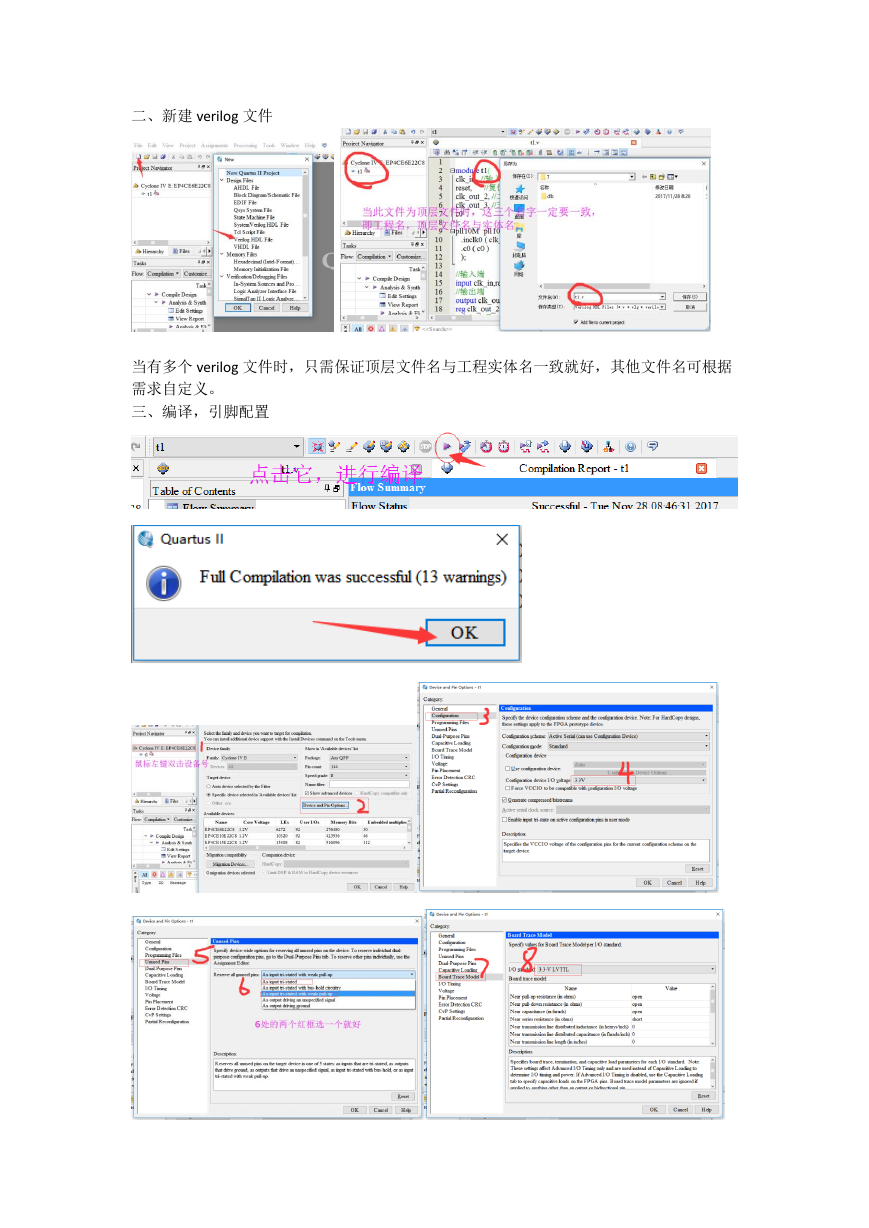

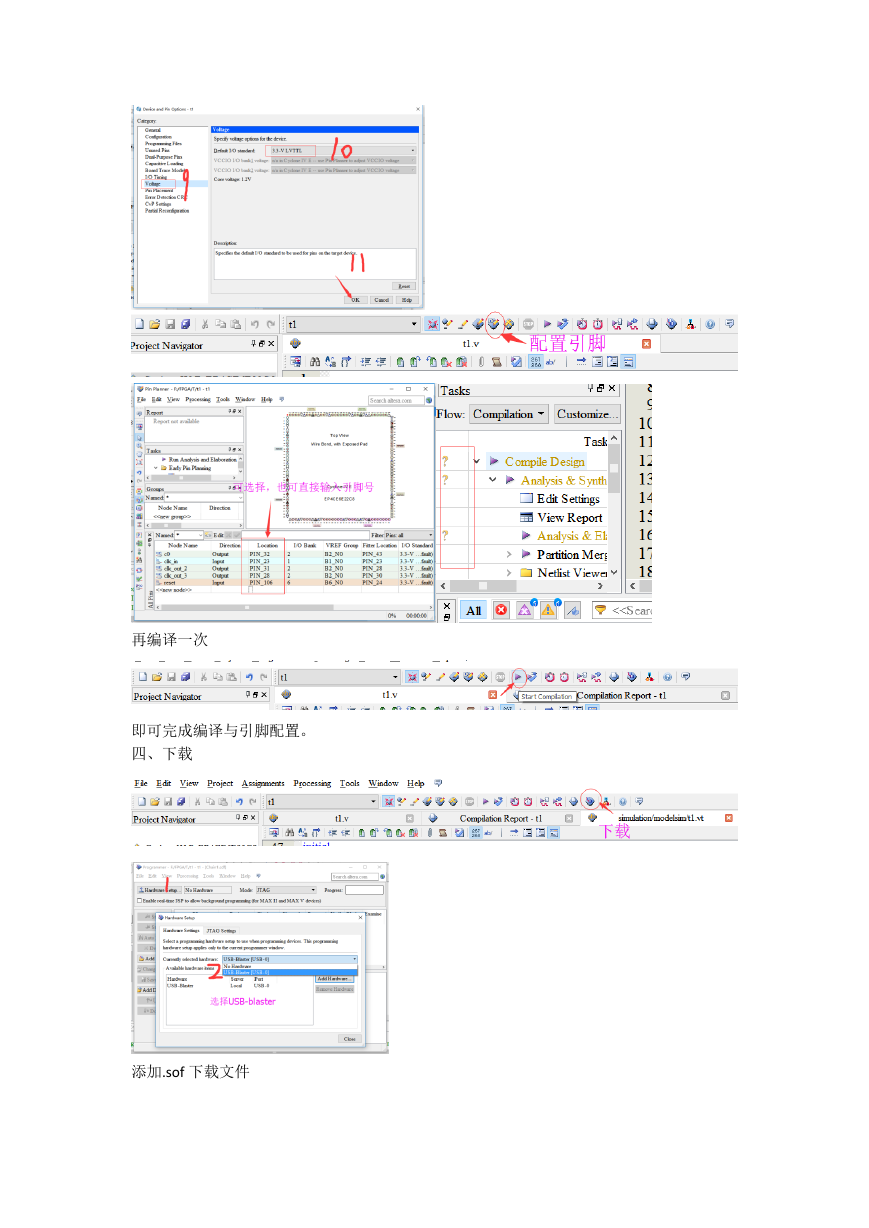

二、新建 verilog 文件当有多个 verilog 文件时，只需保证顶层文件名与工程实体名一致就好，其他文件名可根据需求自定义。三、编译，引脚配置

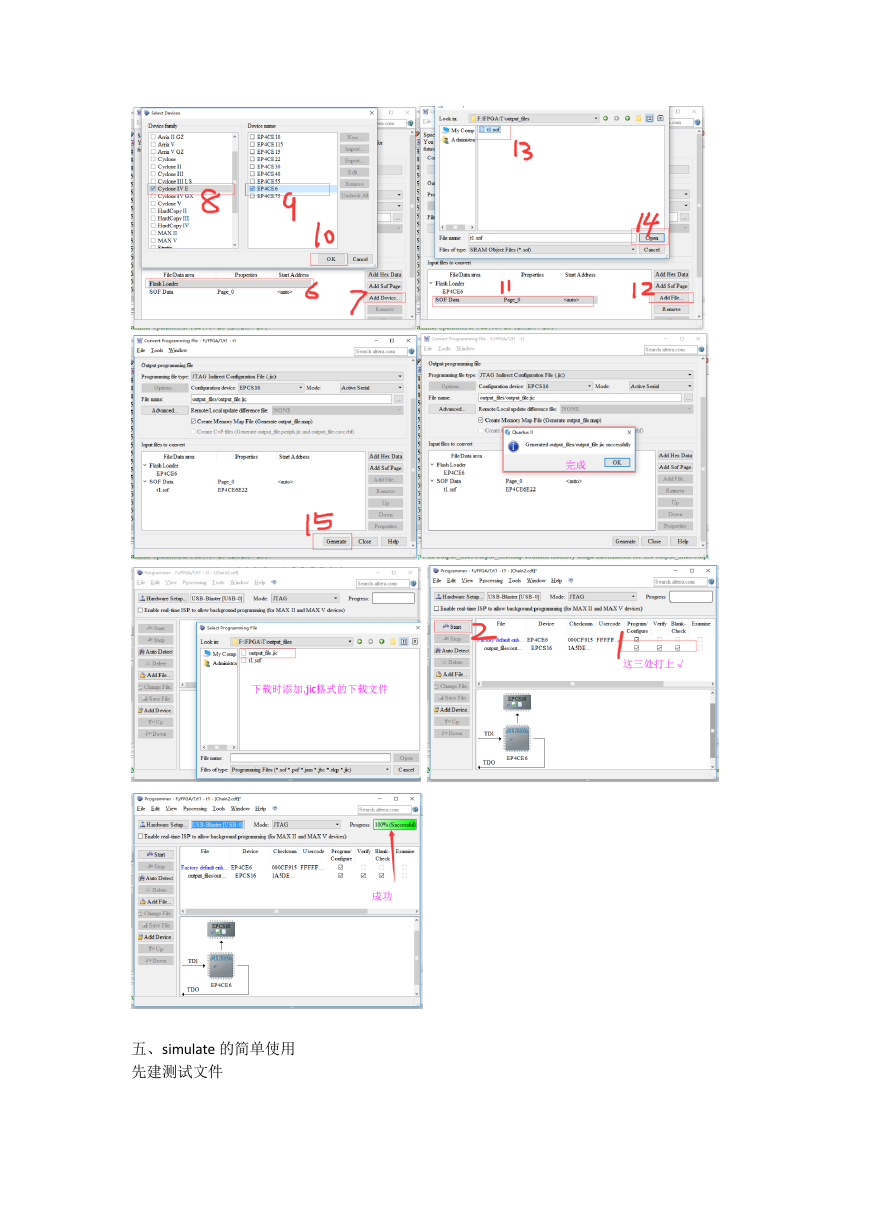

再编译一次即可完成编译与引脚配置。四、下载添加.sof 下载文件

说明：.sof 的下载文件，适合调试时用，当芯片断电后，程序就会丢失，所以要用到外部 flash，使得掉电后，程序不丢失。这样就要把.sof 格式转化为.jic 格式的下载文件。

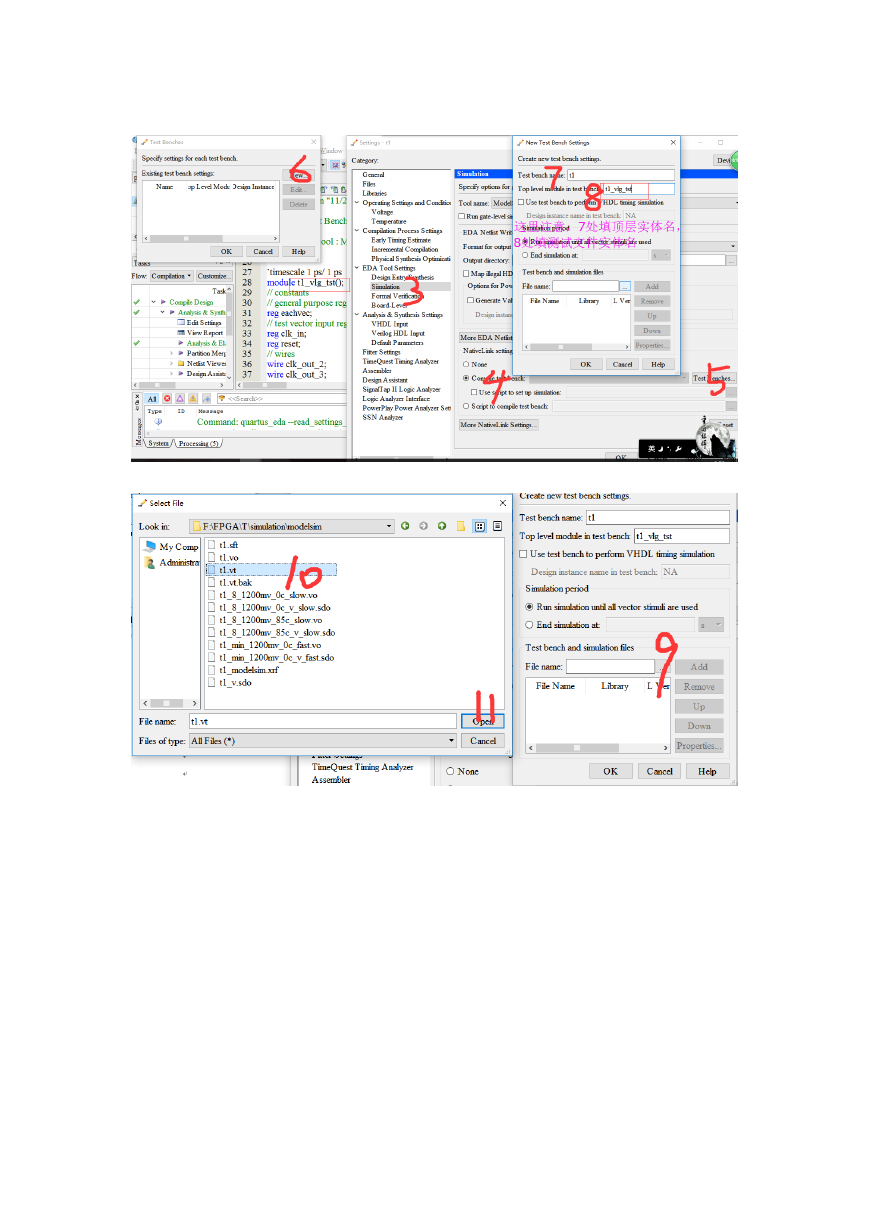

五、simulate 的简单使用先建测试文件

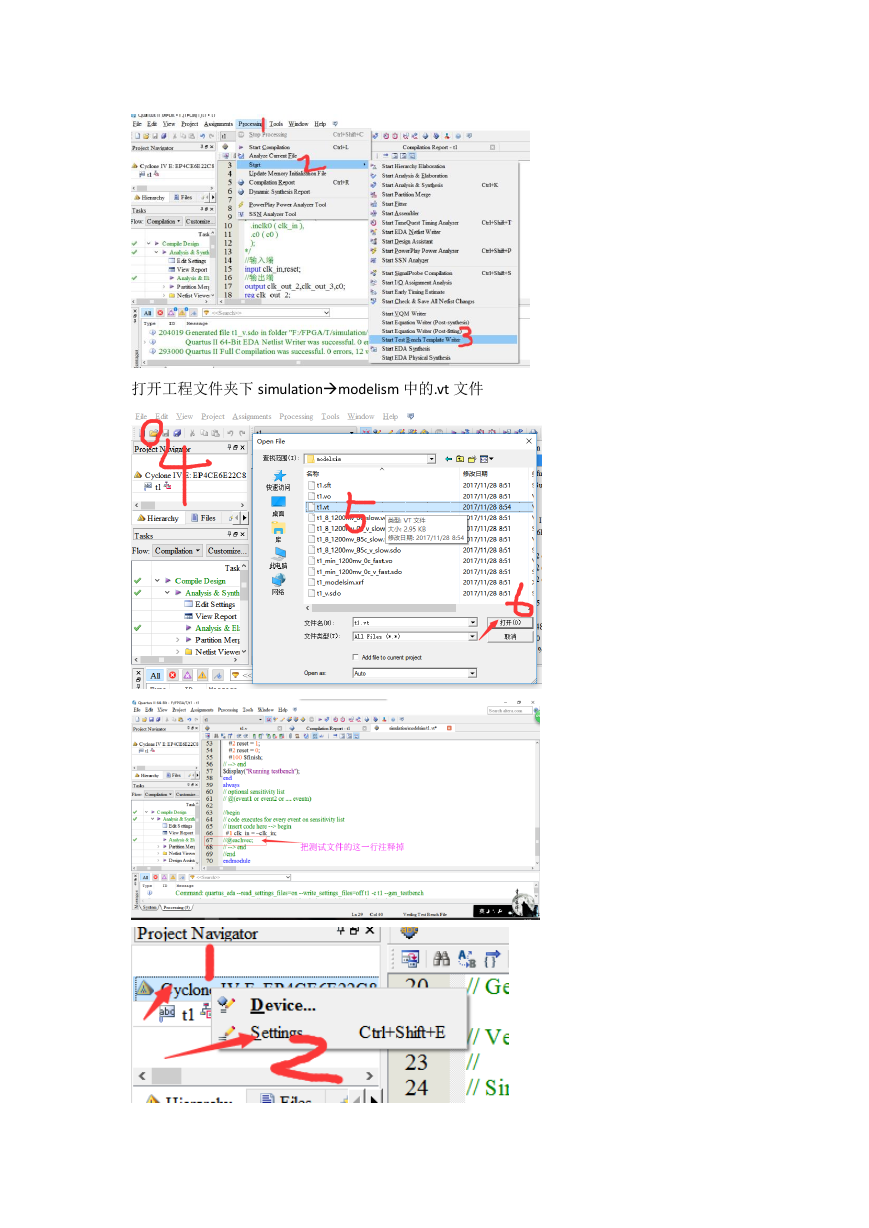

打开工程文件夹下 simulationmodelism 中的.vt 文件

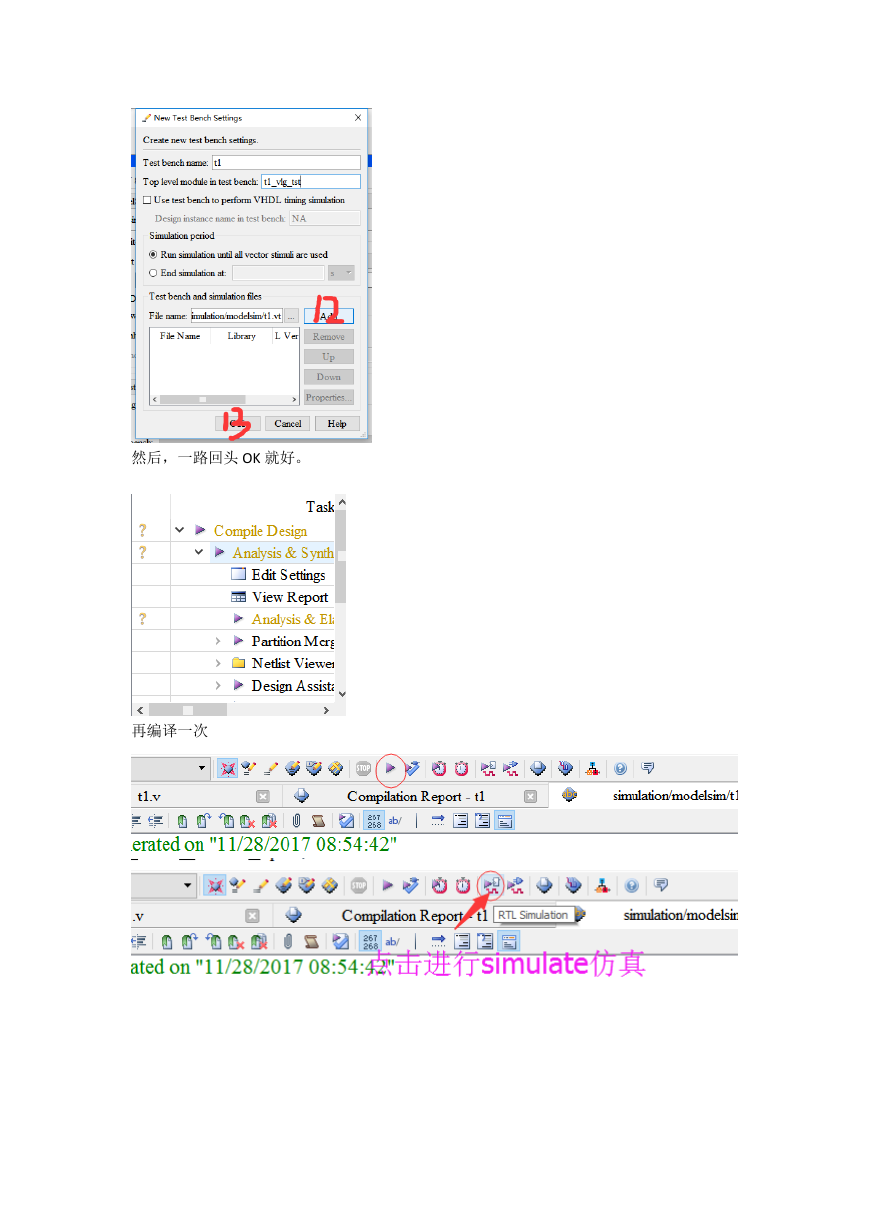

然后，一路回头 OK 就好。再编译一次
