LEICA数码相机-LEICA M-A说明书.pdf
Leere Seite

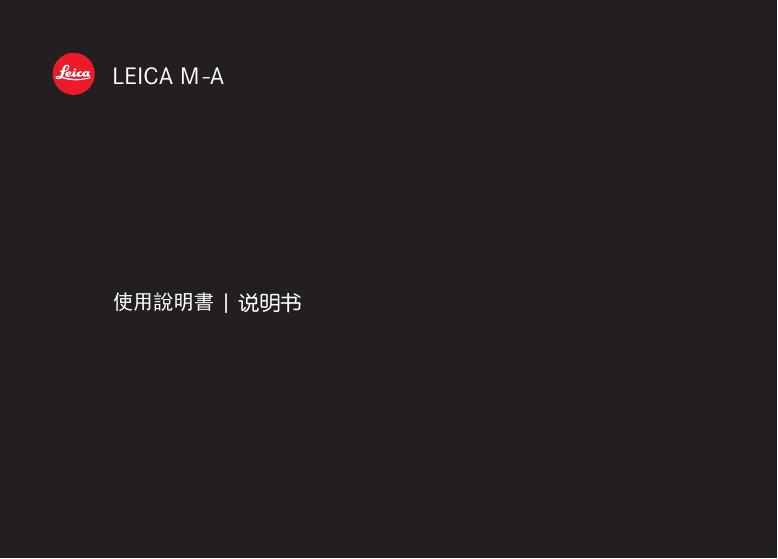

LEICA M -A
使用說明書 | 说明书
5
4
3
2
1
13
12
11
10a
10b
10
9
6
7
20
3
8
14
10c
22
21
19
19b
19a
18
17
16 16a
15
23
24
25
26
27

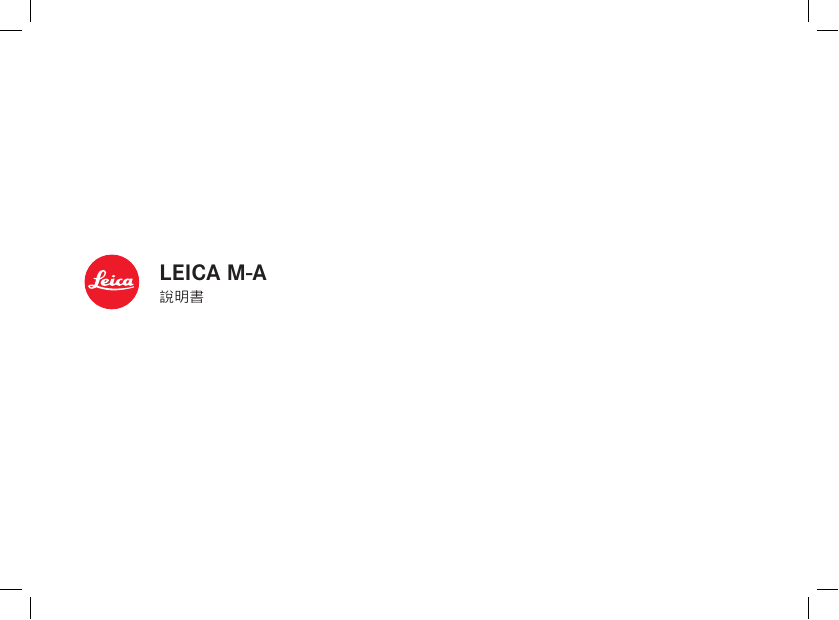

LEICA M-A
說明書
前言
親愛的顧客：
感謝您購買徠卡M-A相機，並恭喜您慧眼獨具選擇了這台獨
一無二的測距式相機。
衷心期望這台嶄新的徠卡相機，能帶給您許多樂趣和成果。
我們建議您先閱讀本說明書，以便能駕輕就熟地使用這台新
相機的所有功能。
言
前
2
TW

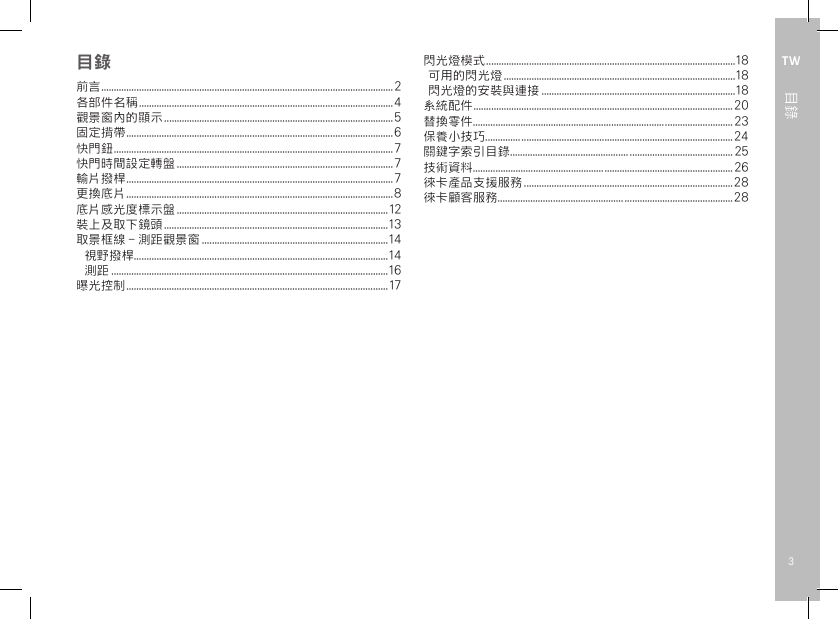

目錄
前言 .................................................................................................................... 2
各部件名稱 .....................................................................................................4
觀景窗內的顯示 ...........................................................................................5
固定揹帶 ..........................................................................................................6
快門鈕 ...............................................................................................................7
快門時間設定轉盤 ......................................................................................7
輸片撥桿 ..........................................................................................................7
更換底片 ..........................................................................................................8
底片感光度標示盤 ....................................................................................12
裝上及取下鏡頭 .........................................................................................13
取景框線－測距觀景窗 ..........................................................................14
視野撥桿 .....................................................................................................14
測距 ..............................................................................................................16
曝光控制 ........................................................................................................17
閃光燈模式 ...................................................................................................18
可用的閃光燈 ............................................................................................18
閃光燈的安裝與連接 .............................................................................18
系統配件 ....................................................................................................... 20
替換零件............................................................................ ........................... 23
保養小技巧.............. .................................................................................... 24
關鍵字索引目錄............................................... ......................................... 25
技術資料.................................................... ................................................... 26
徠卡產品支援服務 ................................................................................... 28
徠卡顧客服務.................................................. ...........................................28
目
錄
3
TW

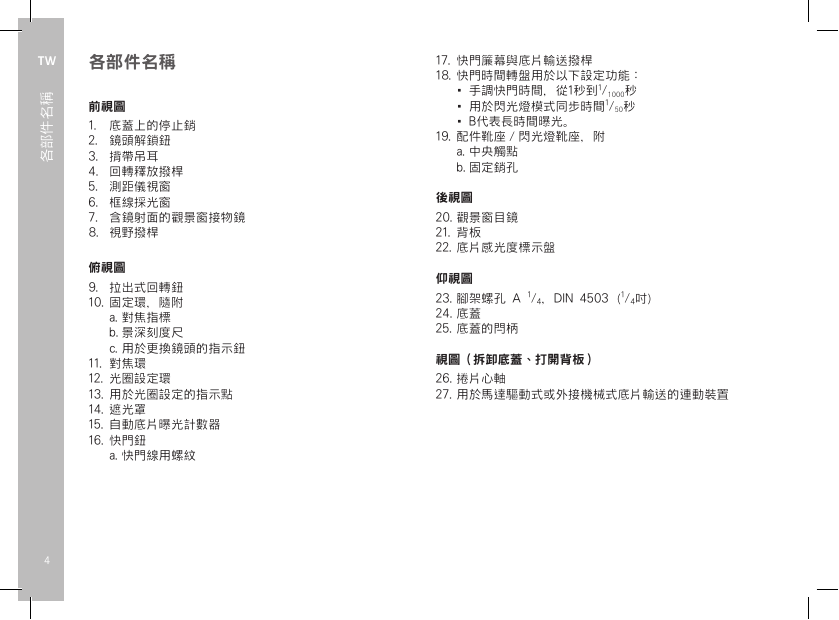

17. 快門簾幕與底片輸送撥桿
18. 快門時間轉盤用於以下設定功能：
• 手調快門時間，從1秒到1/1000秒
• 用於閃光燈模式同步時間1/50秒
• B代表長時間曝光。
19. 配件靴座／閃光燈靴座，附
a. 中央觸點
b. 固定銷孔
後視圖
20. 觀景窗目鏡
21. 背板
22. 底片感光度標示盤

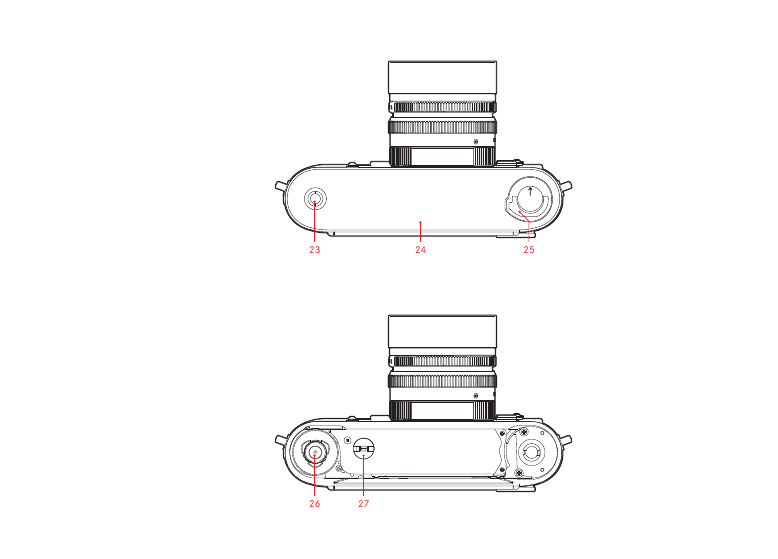

仰視圖
23. 腳架螺孔 A 1/4，DIN 4503（1/4吋）
24. 底蓋
25. 底蓋的閂柄
視圖（拆卸底蓋、打開背板）
26. 捲片心軸
27. 用於馬達驅動式或外接機械式底片輸送的連動裝置

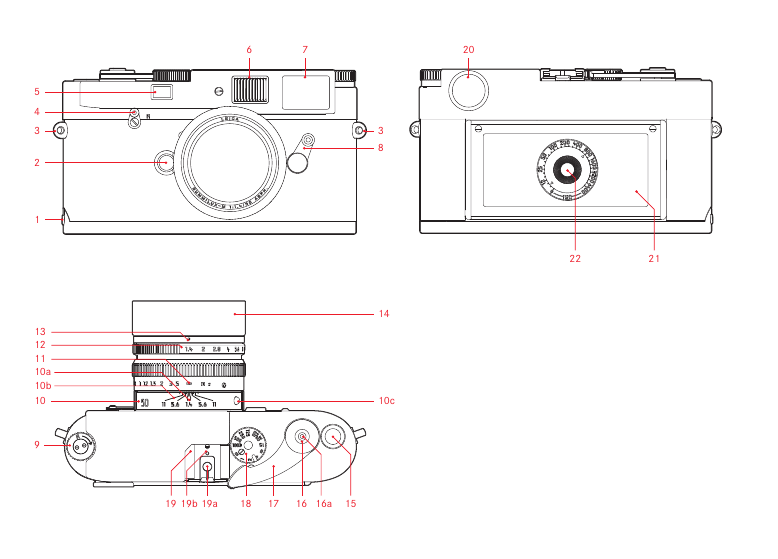

各部件名稱
前視圖
1. 底蓋上的停止銷
2. 鏡頭解鎖鈕
3. 揹帶吊耳
4. 回轉釋放撥桿
5. 測距儀視窗
6. 框線採光窗
7. 含鏡射面的觀景窗接物鏡
8. 視野撥桿
俯視圖
9. 拉出式回轉鈕
10. 固定環，隨附
a. 對焦指標
b. 景深刻度尺
c. 用於更換鏡頭的指示鈕
11. 對焦環
12. 光圈設定環
13. 用於光圈設定的指示點
14. 遮光罩
15. 自動底片曝光計數器
16. 快門鈕
a. 快門線用螺紋
稱
名
件
部
各
4
TW
