十一、主板元器件位置图 一、二级服务中心可以进行加焊接、更换的元器件位置图 CN2601 ： 前置 摄像 头 BTB 座，损坏会出现的故 障如下：前置摄像头打不 开，无功能问题 ANT2003：WIFI/BT 天线弹片，损坏会导致 wifi 和 BT 信号弱、无 信号 ANT2501- ANT2502 扬声器&受话器弹片：损 坏会导致扬声器和受话 器无功能 CN2801 电池连接器 BTB 座：连接电池和主板为主板 供电，损坏会导致不开机 CN2301：音量上下键&开 机键 BTB 座，损坏导致音 量键无功能、不能开关机、 不能下载升级、不能进行复 位等故障 CN2602 ： 后 置 摄 像 头 BTB 座，损坏会出现的故 障如下：前置摄像头打不 开，无功能问题 CN3001：主 FPC 的 BTB 座，损坏会导致手机不能进 行充电，马达无振动、耳机 无声、无送话，SIM 卡无 信号等故障 CN2701 ： 显 示 屏 LCD BTB 座，损坏会导致机器 黑屏、花屏，无显示等故障 第 61 页 共 85 页 

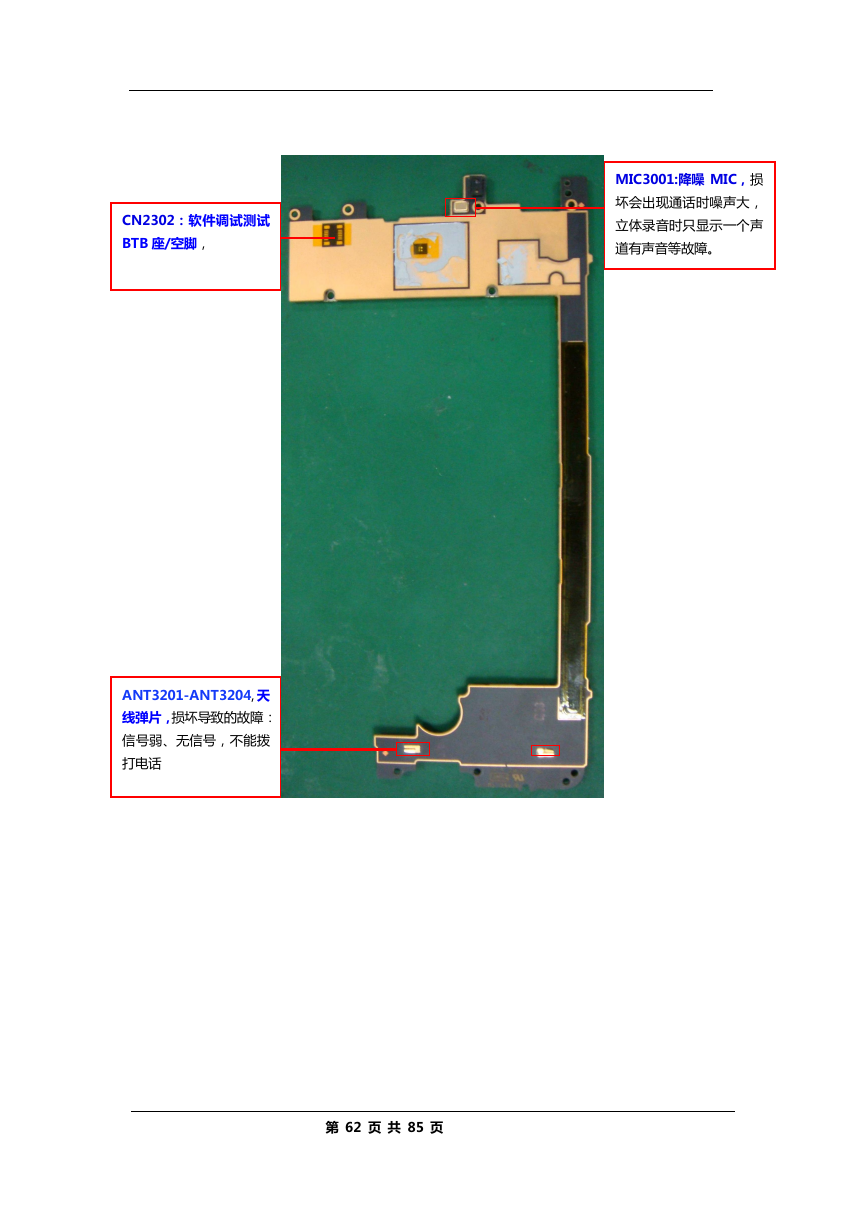

CN2302：软件调试测试 BTB 座/空脚， MIC3001:降噪 MIC，损 坏会出现通话时噪声大， 立体录音时只显示一个声 道有声音等故障。 ANT3201-ANT3204, 天 线弹片，损坏导致的故障： 信号弱、无信号，不能拨 打电话 第 62 页 共 85 页 

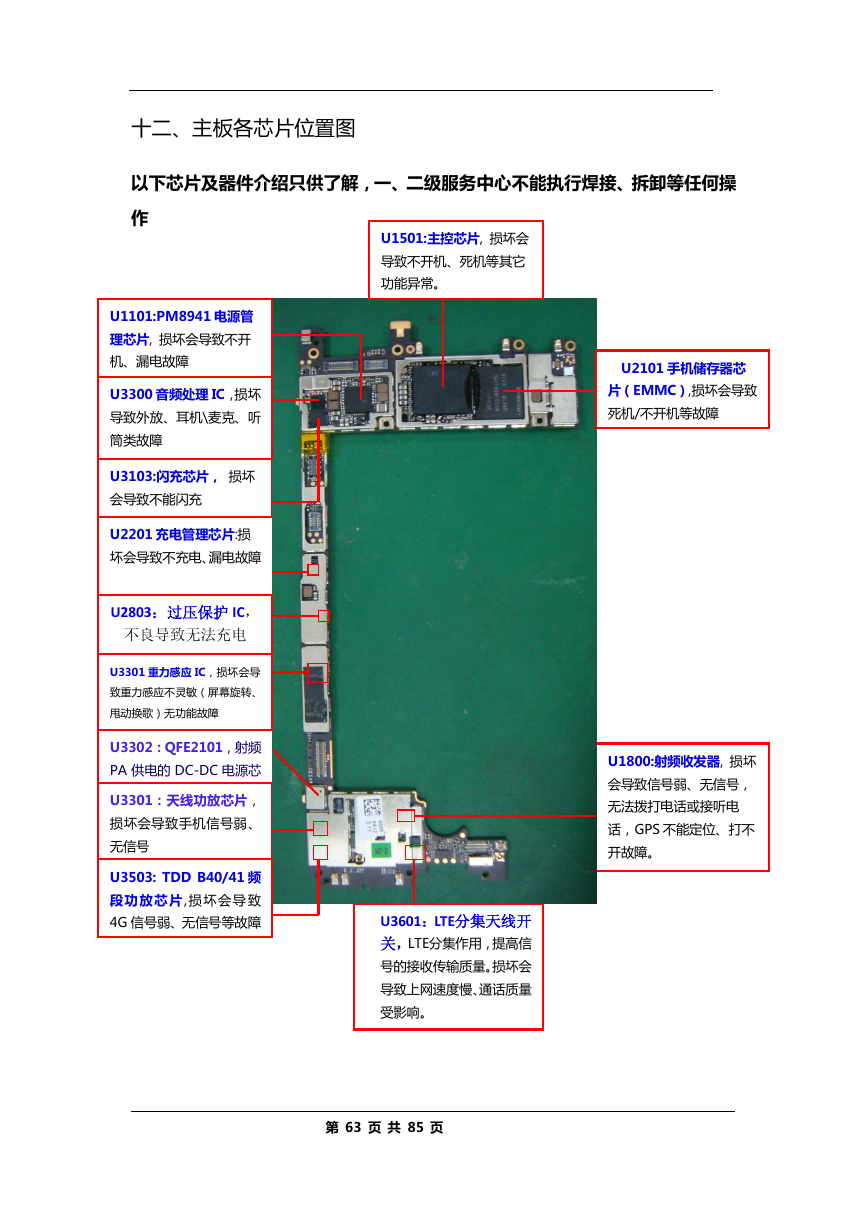

十二、主板各芯片位置图 以下芯片及器件介绍只供了解，一、二级服务中心不能执行焊接、拆卸等任何操 作 U1501:主控芯片, 损坏会 导致不开机、死机等其它 功能异常。 U1101:PM8941 电源管 理芯片, 损坏会导致不开 机、漏电故障 U3300 音频处理 IC，损坏 导致外放、耳机\麦克、听 筒类故障 U3103:闪充芯片， 损坏 会导致不能闪充 U3301 重力感应 IC，损坏会导 致重力感应不灵敏（屏幕旋转、 甩动换歌）无功能故障 U2201 充电管理芯片:损 坏会导致不充电、漏电故障 U2803：过压保护 IC， 不良导致无法充电 U3301：天线功放芯片， 损坏会导致手机信号弱、 无信号 U3503: TDD B40/41 频 段功放芯片 ,损坏会导 致 4G 信号弱、无信号等故障 U3302：QFE2101，射频 PA 供电的 DC-DC 电源芯 U2101 手机储存器芯 片（EMMC）,损坏会导致 死机/不开机等故障 U1800:射频收发器, 损坏 会导致信号弱、无信号， 无法拨打电话或接听电 话，GPS 不能定位、打不 开故障。 U3601：LTE分集天线开 关，LTE分集作用，提高信 号的接收传输质量。损坏会 导致上网速度慢、通话质量 受影响。 第 63 页 共 85 页 

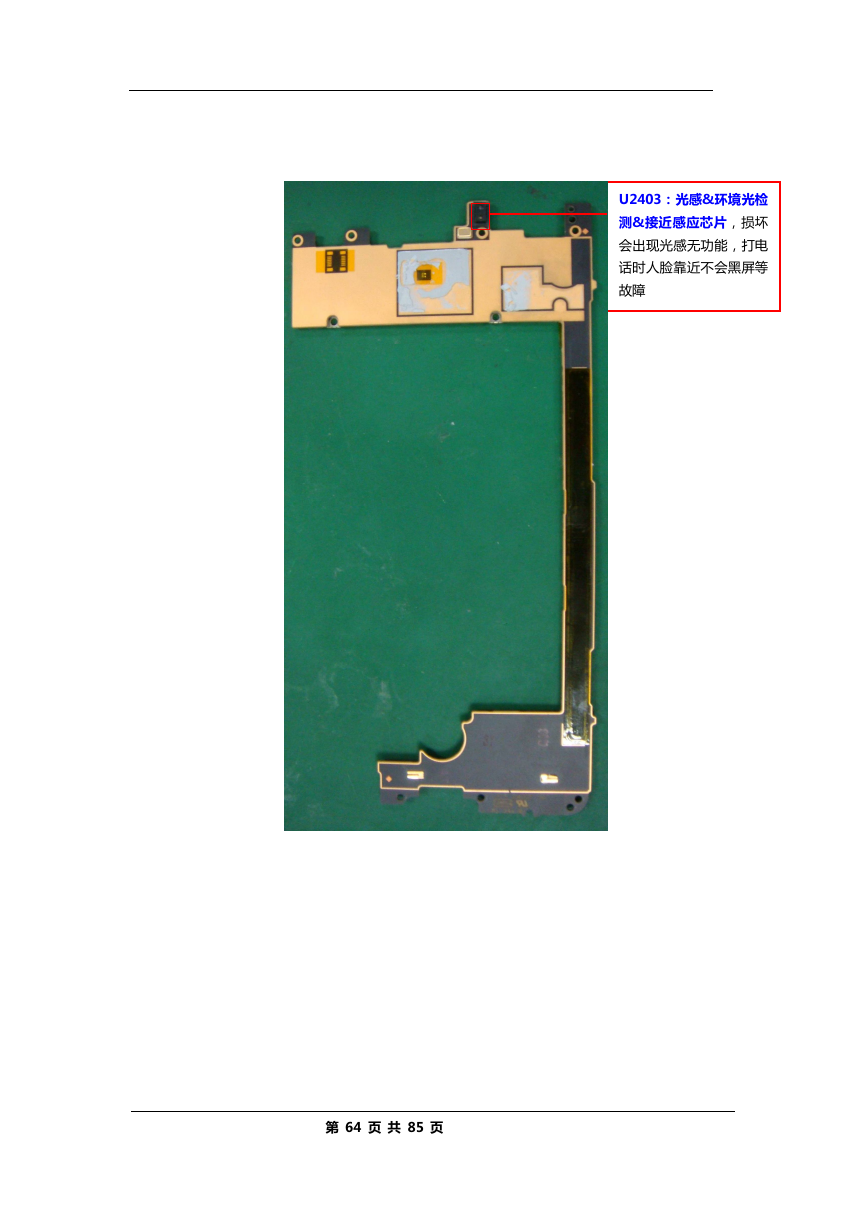

U2403：光感&环境光检 测&接近感应芯片，损坏 会出现光感无功能，打电 话时人脸靠近不会黑屏等 故障 第 64 页 共 85 页
