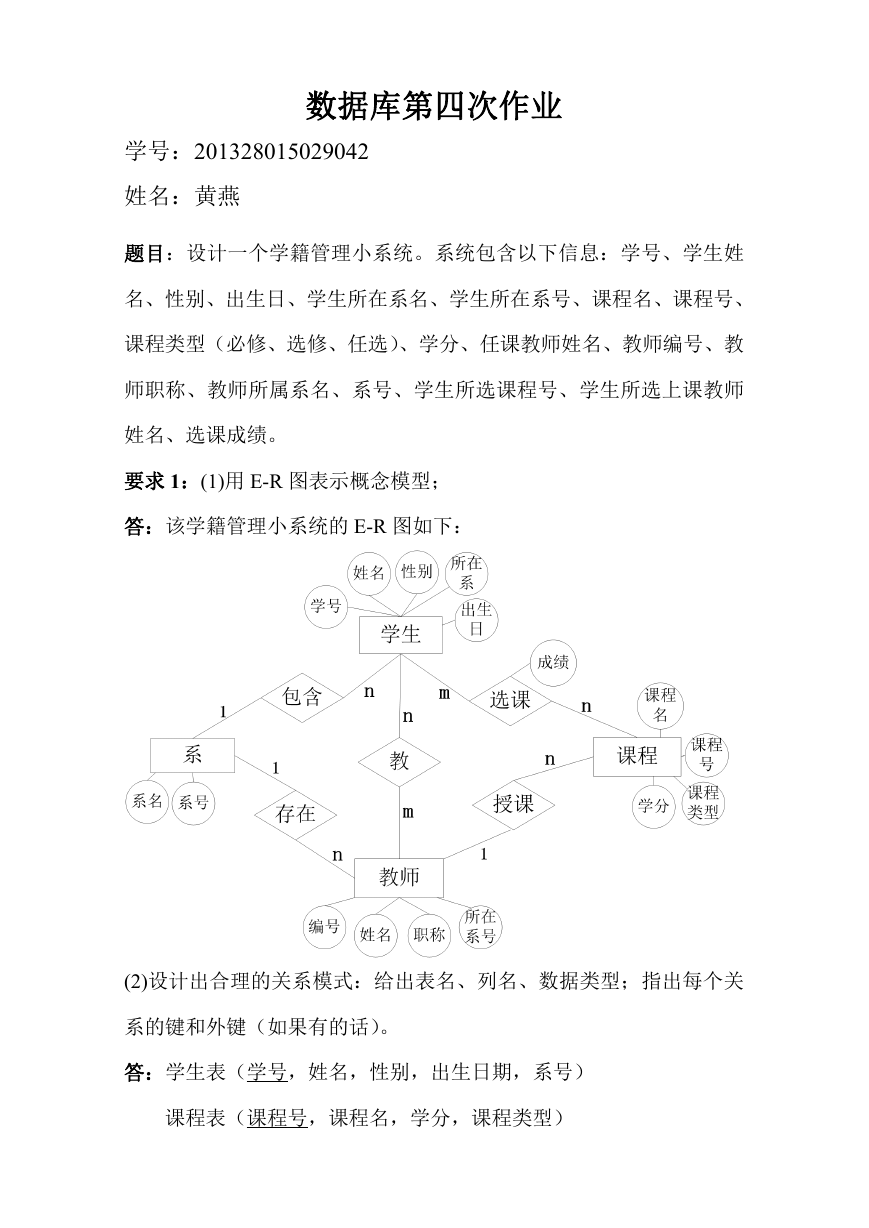

数据库第四次作业 学号：201328015029042 姓名：黄燕 题目：设计一个学籍管理小系统。系统包含以下信息：学号、学生姓 名、性别、出生日、学生所在系名、学生所在系号、课程名、课程号、 课程类型（必修、选修、任选）、学分、任课教师姓名、教师编号、教 师职称、教师所属系名、系号、学生所选课程号、学生所选上课教师 姓名、选课成绩。 要求 1：(1)用 E-R 图表示概念模型； 答：该学籍管理小系统的 E-R 图如下： (2)设计出合理的关系模式：给出表名、列名、数据类型；指出每个关 系的键和外键（如果有的话）。 答：学生表（学号，姓名，性别，出生日期，系号） 课程表（课程号，课程名，学分，课程类型） 

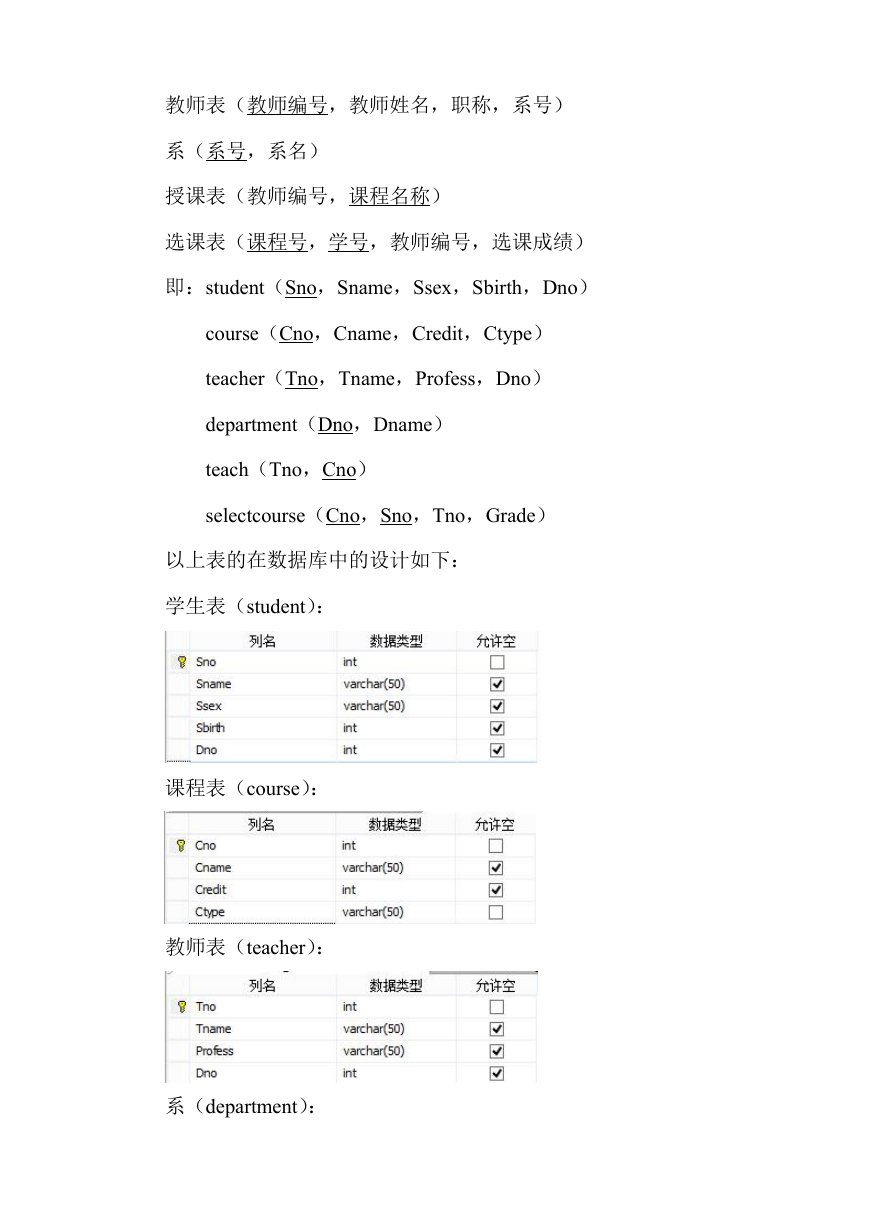

教师表（教师编号，教师姓名，职称，系号） 系（系号，系名） 授课表（教师编号，课程名称） 选课表（课程号，学号，教师编号，选课成绩） 即：student（Sno，Sname，Ssex，Sbirth，Dno） course（Cno，Cname，Credit，Ctype） teacher（Tno，Tname，Profess，Dno） department（Dno，Dname） teach（Tno，Cno） selectcourse（Cno，Sno，Tno，Grade） 以上表的在数据库中的设计如下： 学生表（student）： 课程表（course）： 教师表（teacher）： 系（department）： 

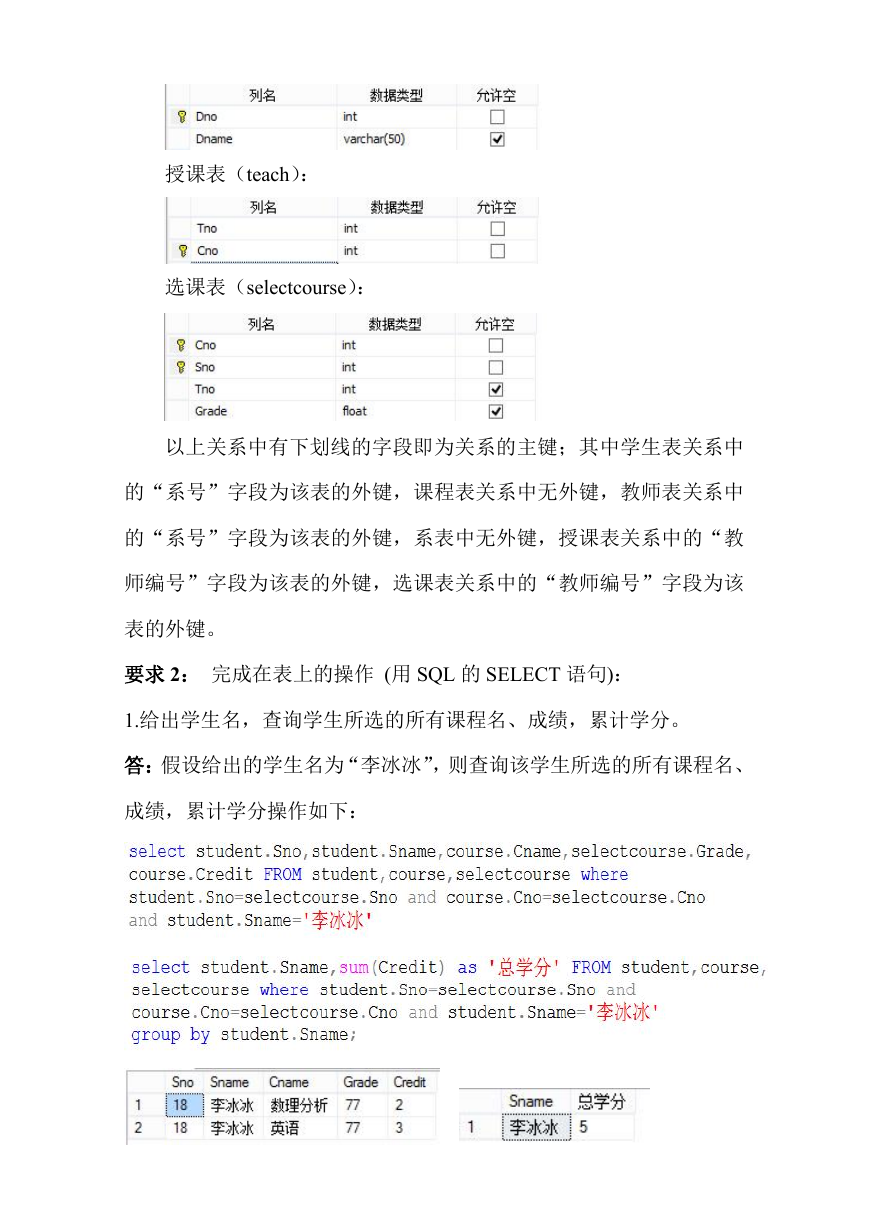

授课表（teach）： 选课表（selectcourse）： 以上关系中有下划线的字段即为关系的主键；其中学生表关系中 的“系号”字段为该表的外键，课程表关系中无外键，教师表关系中 的“系号”字段为该表的外键，系表中无外键，授课表关系中的“教 师编号”字段为该表的外键，选课表关系中的“教师编号”字段为该 表的外键。 要求 2： 完成在表上的操作 (用 SQL 的 SELECT 语句)： 1.给出学生名，查询学生所选的所有课程名、成绩，累计学分。 答：假设给出的学生名为“李冰冰”，则查询该学生所选的所有课程名、 成绩，累计学分操作如下： 

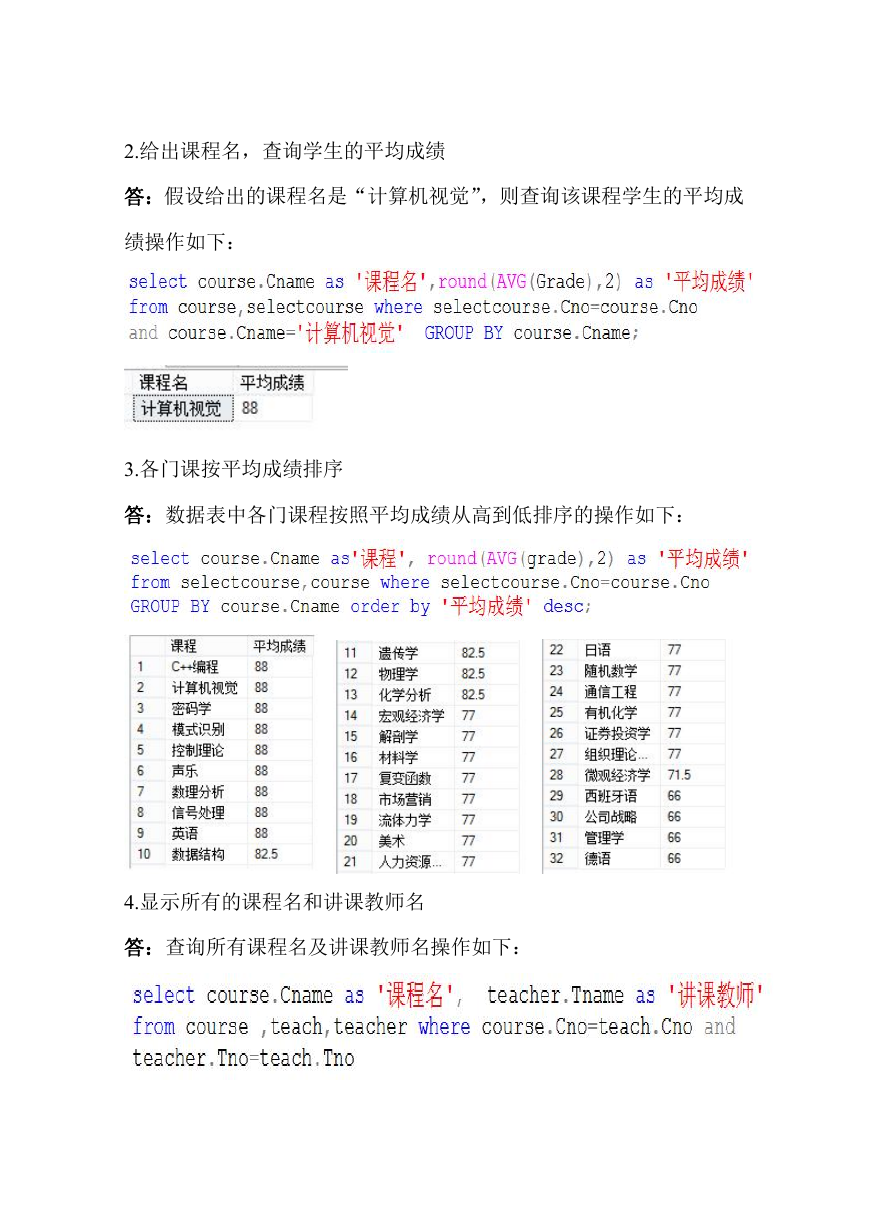

2.给出课程名，查询学生的平均成绩 答：假设给出的课程名是“计算机视觉”，则查询该课程学生的平均成 绩操作如下： 3.各门课按平均成绩排序 答：数据表中各门课程按照平均成绩从高到低排序的操作如下： 4.显示所有的课程名和讲课教师名 答：查询所有课程名及讲课教师名操作如下： 

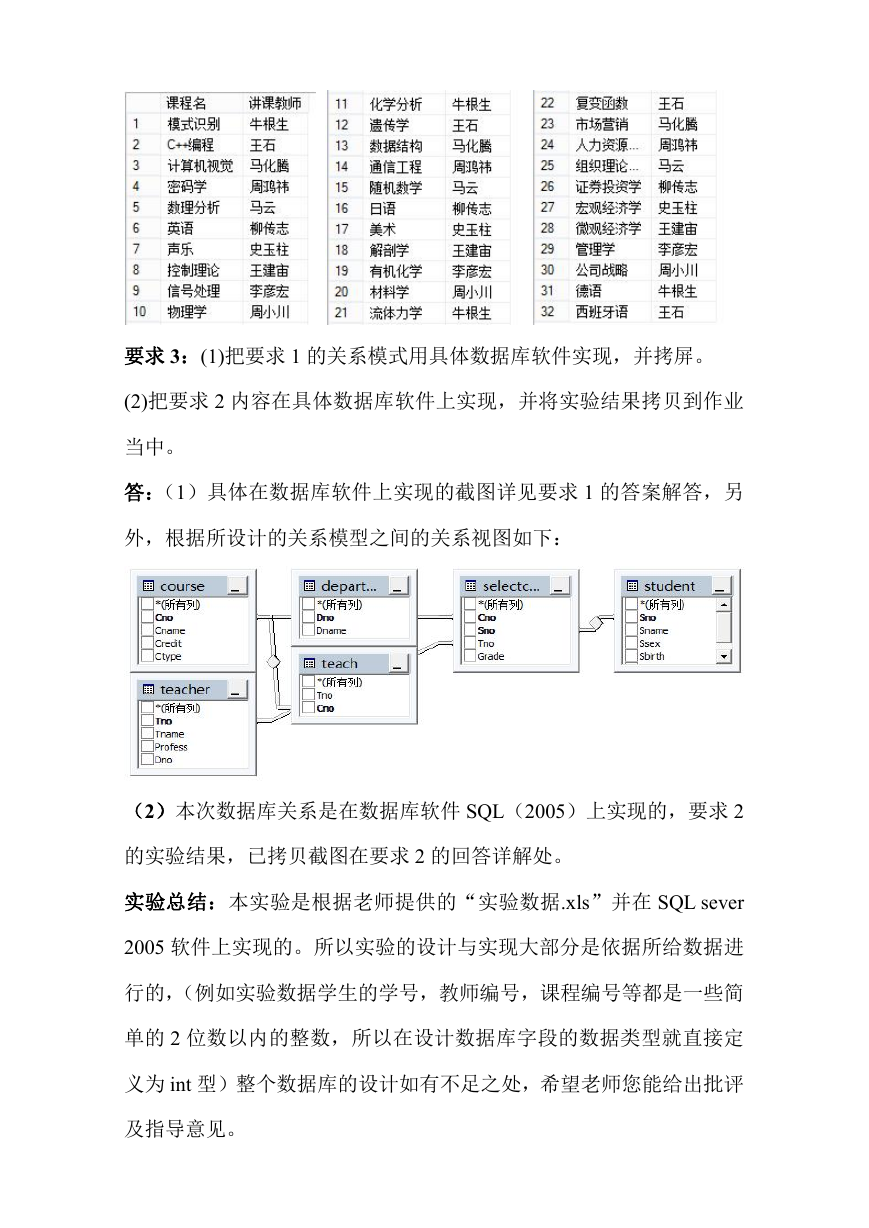

要求 3：(1)把要求 1 的关系模式用具体数据库软件实现，并拷屏。 (2)把要求 2 内容在具体数据库软件上实现，并将实验结果拷贝到作业 当中。 答：（1）具体在数据库软件上实现的截图详见要求 1 的答案解答，另 外，根据所设计的关系模型之间的关系视图如下： （2）本次数据库关系是在数据库软件 SQL（2005）上实现的，要求 2 的实验结果，已拷贝截图在要求 2 的回答详解处。 实验总结：本实验是根据老师提供的“实验数据.xls”并在 SQL sever 2005 软件上实现的。所以实验的设计与实现大部分是依据所给数据进 行的，（例如实验数据学生的学号，教师编号，课程编号等都是一些简 单的 2 位数以内的整数，所以在设计数据库字段的数据类型就直接定 义为 int 型）整个数据库的设计如有不足之处，希望老师您能给出批评 及指导意见。
