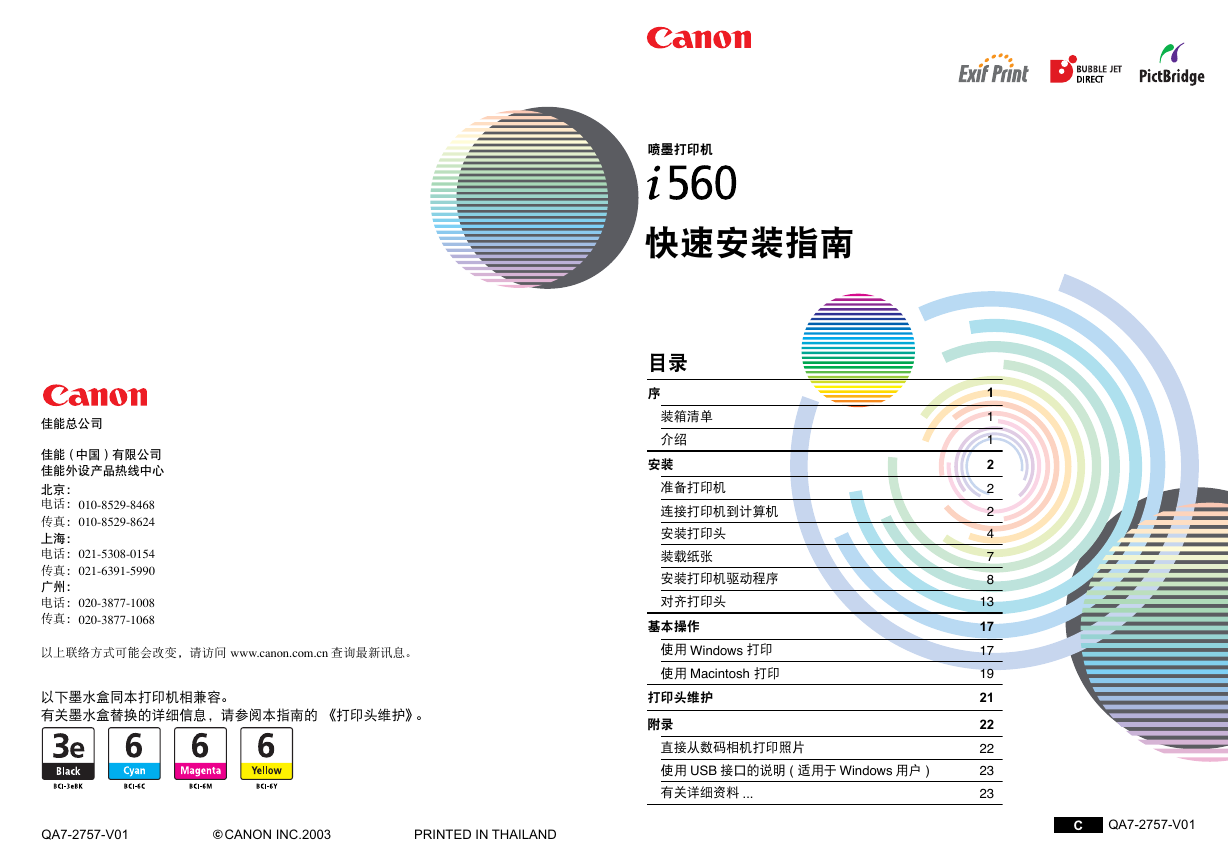

佳能总公司
佳能 ( 中国 ) 有限公司
佳能外设产品热线中心
北京:
电话: 010-8529-8468
传真: 010-8529-8624
上海:
电话: 021-5308-0154
传真: 021-6391-5990
广州:
电话: 020-3877-1008
传真: 020-3877-1068
以上联络方式可能会改变,请访问 www.canon.com.cn 查询最新讯息。
以下墨水盒同本打印机相兼容。
有关墨水盒替换的详细信息,请参阅本指南的 《打印头维护》。
喷墨打印机
快速安装指南
目录
序
装箱清单
介绍
安装
准备打印机
连接打印机到计算机
安装打印头
装载纸张
安装打印机驱动程序
对齐打印头
基本操作
使用 Windows 打印
使用 Macintosh 打印
打印头维护
附录
直接从数码相机打印照片
使用 USB 接口的说明 ( 适用于 Windows 用户 )
有关详细资料 ...
1
1
1
2
2
2
4
7
8
13
17
17
19
21
22
22
23
23
QA7-2757-V01
] CANON INC.2003
PRINTED IN THAILAND
C
QA7-2757-V01

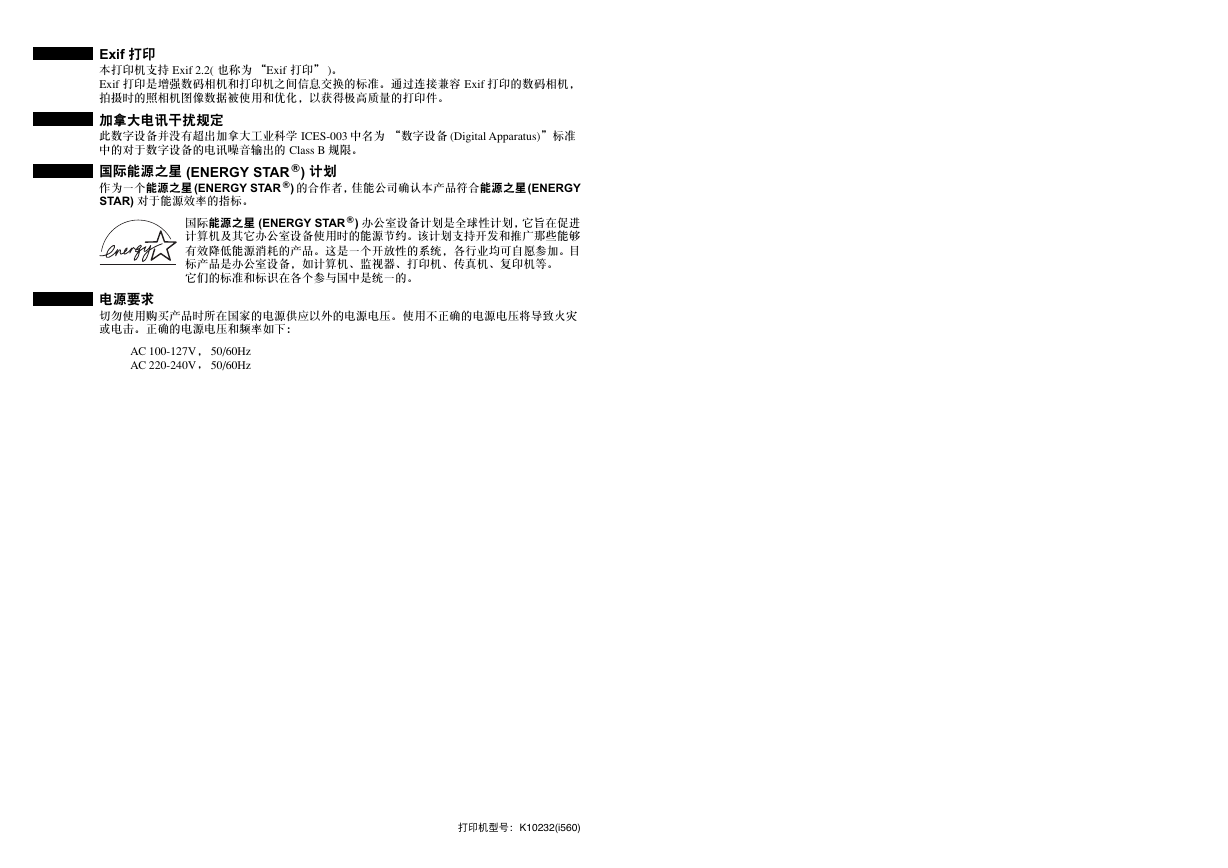

Exif 打印
本打印机支持 Exif 2.2( 也称为 “ Exif 打印” )。
Exif 打印是增强数码相机和打印机之间信息交换的标准。通过连接兼容 Exif 打印的数码相机,
拍摄时的照相机图像数据被使用和优化,以获得极高质量的打印件。
加拿大电讯干扰规定
此数字设备并没有超出加拿大工业科学 ICES-003 中名为 “数字设备 (Digital Apparatus)”标准
中的对于数字设备的电讯噪音输出的 Class B 规限。
国际能源之星 (ENERGY STAR[ ) 计划
作为一个能源之星 (ENERGY STAR[ ) 的合作者,佳能公司确认本产品符合能源之星 (ENERGY
STAR) 对于能源效率的指标。
国际能源之星 (ENERGY STAR[ ) 办公室设备计划是全球性计划,它旨在促进
计算机及其它办公室设备使用时的能源节约。该计划支持开发和推广那些能够
有效降低能源消耗的产品。这是一个开放性的系统,各行业均可自愿参加。目
标产品是办公室设备,如计算机、监视器、打印机、传真机、复印机等。
它们的标准和标识在各个参与国中是统一的。
电源要求
切勿使用购买产品时所在国家的电源供应以外的电源电压。使用不正确的电源电压将导致火灾
或电击。正确的电源电压和频率如下:
AC 100-127V, 50/60Hz
AC 220-240V, 50/60Hz
打印机型号: K10232(i560)

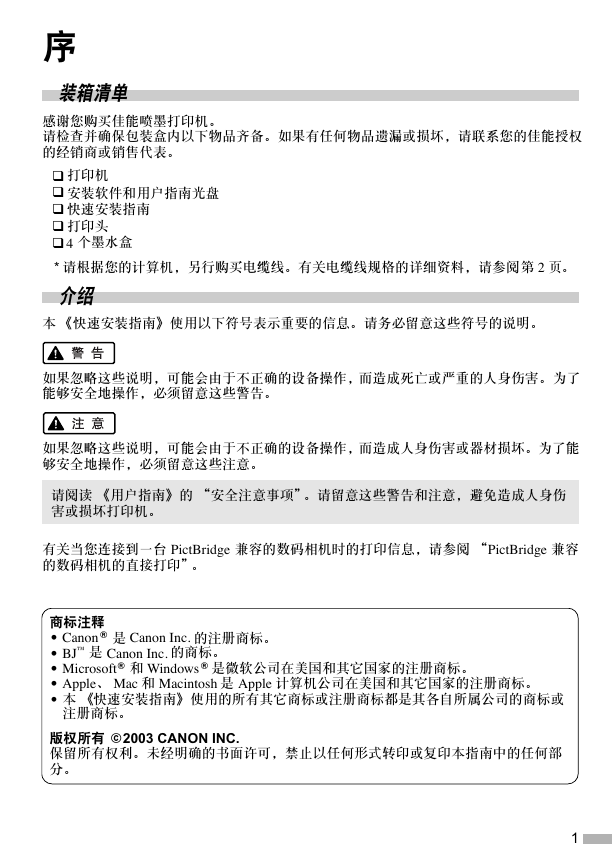

序
装箱清单
感谢您购买佳能喷墨打印机。
请检查并确保包装盒内以下物品齐备。如果有任何物品遗漏或损坏,请联系您的佳能授权
的经销商或销售代表。
打印机
安装软件和用户指南光盘
快速安装指南
打印头
* 请根据您的计算机,另行购买电缆线。有关电缆线规格的详细资料,请参阅第 2 页。
4 个墨水盒
介绍
本 《快速安装指南》使用以下符号表示重要的信息。请务必留意这些符号的说明。
如果忽略这些说明,可能会由于不正确的设备操作,而造成死亡或严重的人身伤害。为了
能够安全地操作,必须留意这些警告。
如果忽略这些说明,可能会由于不正确的设备操作,而造成人身伤害或器材损坏。为了能
够安全地操作,必须留意这些注意。
请阅读 《用户指南》的 “安全注意事项”。请留意这些警告和注意,避免造成人身伤
害或损坏打印机。
有关当您连接到一台 PictBridge 兼容的数码相机时的打印信息,请参阅 “ PictBridge 兼容
的数码相机的直接打印”。
™
是 Canon Inc. 的商标。
商标注释
•
•
•
•
• 本 《快速安装指南》使用的所有其它商标或注册商标都是其各自所属公司的商标或
Canon[ 是 Canon Inc. 的注册商标。
BJ
Microsoft[ 和 Windows[ 是微软公司在美国和其它国家的注册商标。
Apple、 Mac 和 Macintosh 是 Apple 计算机公司在美国和其它国家的注册商标。
注册商标。
版权所有 ] 2003 CANON INC.
保留所有权利。未经明确的书面许可,禁止以任何形式转印或复印本指南中的任何部
分。
1

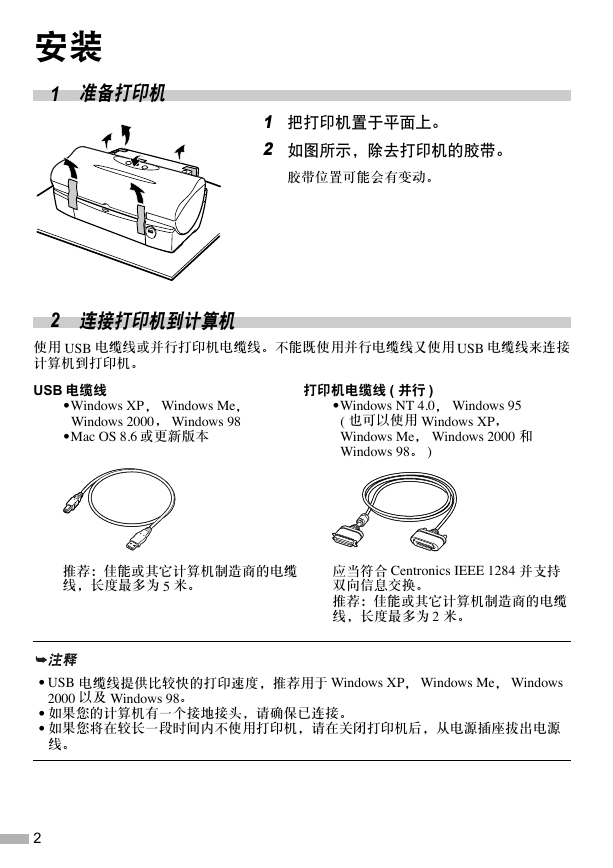

安装
1 准备打印机
1 把打印机置于平面上。
2 如图所示,除去打印机的胶带。
胶带位置可能会有变动。
2 连接打印机到计算机
使用 USB 电缆线或并行打印机电缆线。不能既使用并行电缆线又使用 USB 电缆线来连接
计算机到打印机。
USB 电缆线
打印机电缆线 ( 并行 )
•
Windows XP, Windows Me,
Windows 2000, Windows 98
Mac OS 8.6 或更新版本
•
•
Windows NT 4.0, Windows 95
( 也可以使用 Windows XP,
Windows Me, Windows 2000 和
Windows 98。 )
推荐:佳能或其它计算机制造商的电缆
线,长度最多为 5 米。
应当符合 Centronics IEEE 1284 并支持
双向信息交换。
推荐:佳能或其它计算机制造商的电缆
线,长度最多为 2 米。
•
USB 电缆线提供比较快的打印速度,推荐用于 Windows XP, Windows Me, Windows
2000 以及 Windows 98。
• 如果您的计算机有一个接地接头,请确保已连接。
• 如果您将在较长一段时间内不使用打印机,请在关闭打印机后,从电源插座拔出电源
线。
2
请按照以下的步骤正确地安装打印机驱动程序。
1 请确保打印机和计算机已关闭。
2 连接电缆线。
图 A 表示 USB 电缆线的连接方式,图 B 表示打
印机电缆线 ( 并行 ) 的连接方式。
图 A
图 B
如果在进行以下操作时,出现添加新硬件向导或找到新硬
件向导的屏幕,单击取消,然后关闭计算机。
3

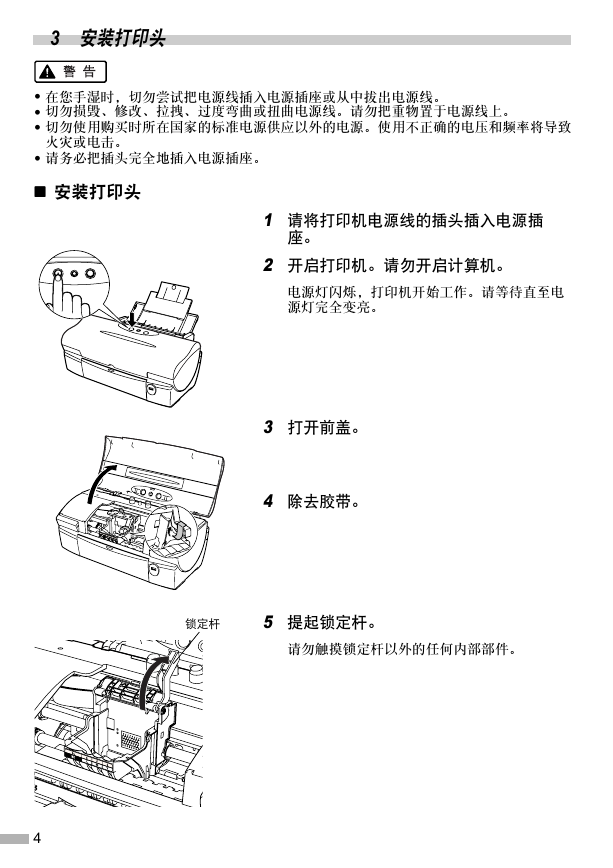

3 安装打印头
• 在您手湿时,切勿尝试把电源线插入电源插座或从中拔出电源线。
• 切勿损毁、修改、拉拽、过度弯曲或扭曲电源线。请勿把重物置于电源线上。
• 切勿使用购买时所在国家的标准电源供应以外的电源。使用不正确的电压和频率将导致
火灾或电击。
• 请务必把插头完全地插入电源插座。
安装打印头
1 请将打印机电源线的插头插入电源插
座。
2 开启打印机。请勿开启计算机。
电源灯闪烁,打印机开始工作。请等待直至电
源灯完全变亮。
3 打开前盖。
4 除去胶带。
锁定杆
5 提起锁定杆。
请勿触摸锁定杆以外的任何内部部件。
4

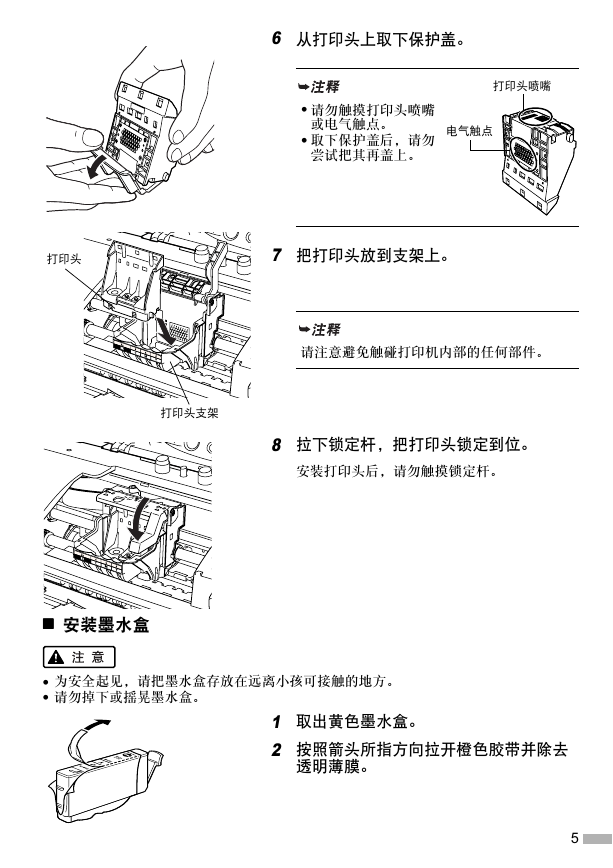

6 从打印头上取下保护盖。
• 请勿触摸打印头喷嘴
或电气触点。
• 取下保护盖后,请勿
打印头喷嘴
电气触点
尝试把其再盖上。
打印头
7 把打印头放到支架上。
请注意避免触碰打印机内部的任何部件。
打印头支架
8 拉下锁定杆,把打印头锁定到位。
安装打印头后,请勿触摸锁定杆。
安装墨水盒
• 为安全起见,请把墨水盒存放在远离小孩可接触的地方。
• 请勿掉下或摇晃墨水盒。
1 取出黄色墨水盒。
2 按照箭头所指方向拉开橙色胶带并除去
透明薄膜。
5
保护盖
3 如图所示拿着墨水盒,并取下保护盖。
墨水端口
• 请勿挤压墨水盒两侧,这
会造成墨水漏出,弄脏您
的衣物和双手。
• 请勿接触墨水端口。
• 取下保护盖后,请勿尝试
把其再盖上。
4 把黄色墨水盒插入右边的插槽。按着顶
部,直至锁定到位。
5 使用相同的步骤,安装其它墨水盒到适
当的插槽。
查看标签确保每个墨水盒位于正确位置。
• 只在标签指定的位置安装墨水盒。
• 如果墨水盒未被安装到正确位置,将不能正
确打印色彩。请立即在正确位置重新安装墨
水盒并执行打印头清洗。有关详细资料,请
参阅 《用户指南》。
黑色
(BCI-3eBK)
靛青色
(BCI-6C)
洋红色
(BCI-6M)
黄色
(BCI-6Y)
6 关闭前盖。
请等待直至电源灯完全变亮 ( 大约 60 秒钟 )。
6
