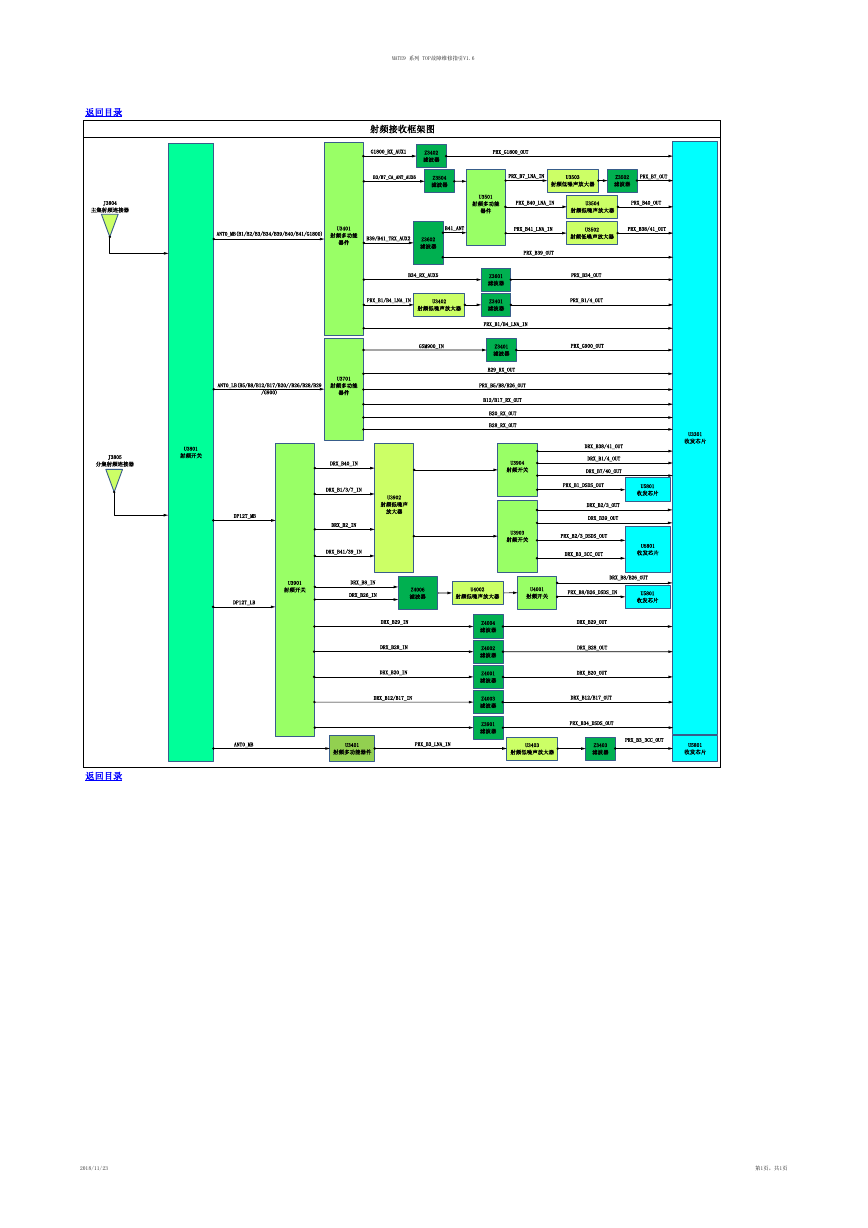

MATE9 系列 TOP故障维修指引V1.6 返回目录 J3804 主集射频连接器 射频接收框架图 G1800_RX_AUX1 B3/B7_CA_ANT_AUX6 Z3402 滤波器 Z3504 滤波器 PRX_G1800_OUT PRX_B7_LNA_IN U3503 射频低噪声放大器 Z3502 滤波器 PRX_B7_OUT U3501 射频多功能 器件 PRX_B40_LNA_IN U3504 PRX_B40_OUT 射频低噪声放大器 ANT0_MB(B1/B2/B3/B34/B39/B40/B41/G1800) U3401 射频多功能 器件 B39/B41_TRX_AUX2 Z3602 滤波器 B41_ANT PRX_B41_LNA_IN U3502 PRX_B38/41_OUT 射频低噪声放大器 PRX_B39_OUT B34_RX_AUX5 PRX_B1/B4_LNA_IN U3402 射频低噪声放大器 GSM900_IN J3805 分集射频连接器 U3801 射频开关 ANT0_LB(B5/B8/B12/B17/B20//B26/B28/B29 射频多功能 /G900) 器件 U3701 DRX_B40_IN DRX_B1/3/7_IN DRX_B2_IN DRX_B41/39_IN U3902 射频低噪声 放大器 U3901 射频开关 DRX_B8_IN DRX_B26_IN DP12T_MB DP12T_LB Z3601 滤波器 Z3401 滤波器 PRX_B1/B4_LNA_IN Z3401 滤波器 B29_RX_OUT PRX_B5/B8/B26_OUT B12/B17_RX_OUT B20_RX_OUT B28_RX_OUT U3904 射频开关 U3903 射频开关 PRX_B34_OUT PRX_B1/4_OUT PRX_G900_OUT U3301 收发芯片 DRX_B38/41_OUT DRX_B1/4_OUT DRX_B7/40_OUT PRX_B1_DSDS_OUT U5801 收发芯片 DRX_B2/3_OUT DRX_B39_OUT PRX_B2/3_DSDS_OUT DRX_B3_3CC_OUT U5801 收发芯片 DRX_B8/B26_OUT Z4006 滤波器 U4002 射频低噪声放大器 U4001 射频开关 PRX_B8/B26_DSDS_IN U5801 收发芯片 DRX_B29_IN DRX_B28_IN DRX_B20_IN DRX_B12/B17_IN Z4004 滤波器 Z4002 滤波器 Z4001 滤波器 Z4003 滤波器 Z3901 滤波器 DRX_B29_OUT DRX_B28_OUT DRX_B20_OUT DRX_B12/B17_OUT PRX_B34_DSDS_OUT ANT0_MB U3401 射频多功能器件 PRX_B3_LNA_IN U3403 射频低噪声放大器 Z3403 滤波器 PRX_B3_3CC_OUT U5801 收发芯片 返回目录 2018/11/23 第1页，共1页
