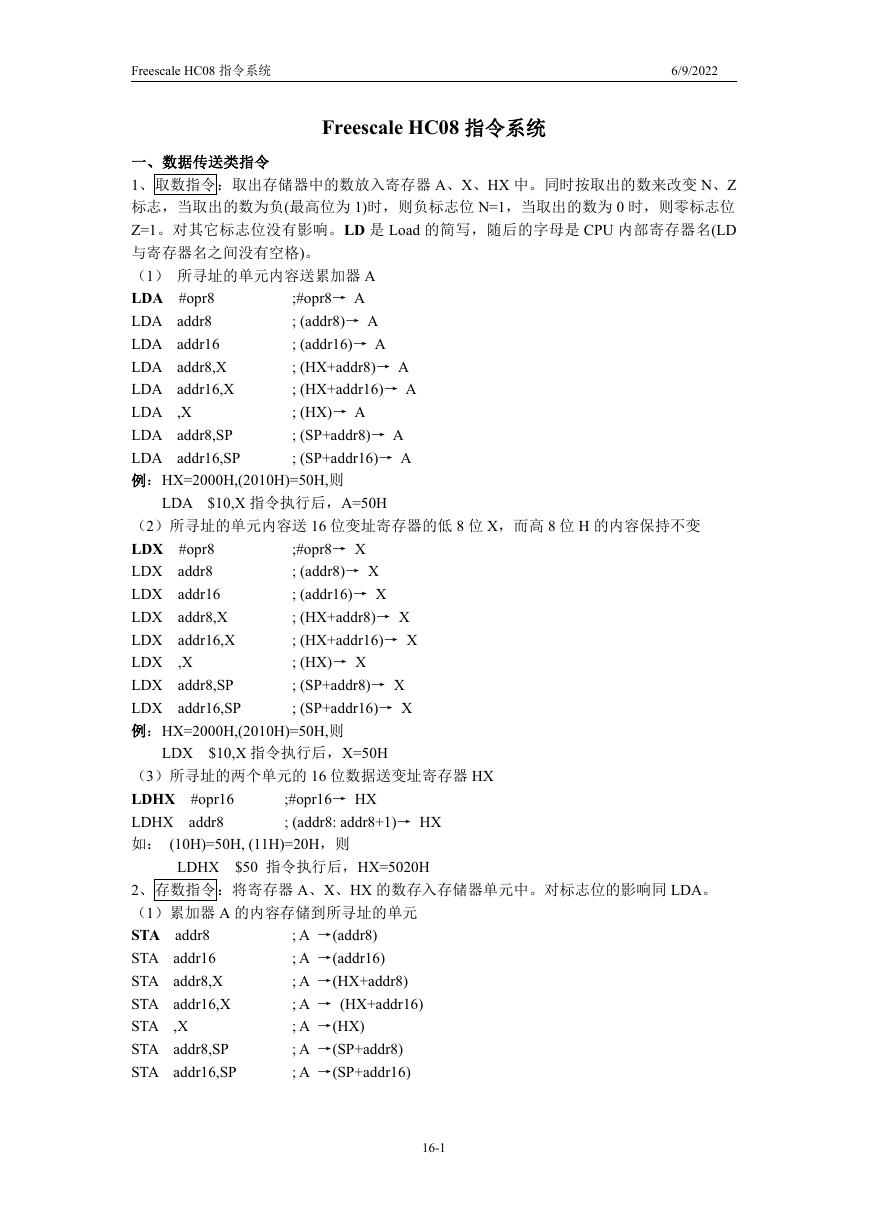

Freescale HC08 指令系统 6/9/2022 Freescale HC08 指令系统一、数据传送类指令 1、取数指令：取出存储器中的数放入寄存器 A、X、HX 中。同时按取出的数来改变 N、Z 标志，当取出的数为负(最高位为 1)时，则负标志位 N=1，当取出的数为 0 时，则零标志位 Z=1。对其它标志位没有影响。LD 是 Load 的简写，随后的字母是 CPU 内部寄存器名(LD 与寄存器名之间没有空格)。（1）所寻址的单元内容送累加器 A LDA #opr8 LDA addr8 LDA addr16 LDA addr8,X LDA addr16,X LDA ,X LDA addr8,SP LDA addr16,SP 例：HX=2000H,(2010H)=50H,则 ;#opr8→ A ; (addr8)→ A ; (addr16)→ A ; (HX+addr8)→ A ; (HX+addr16)→ A ; (HX)→ A ; (SP+addr8)→ A ; (SP+addr16)→ A LDA $10,X 指令执行后，A=50H （2）所寻址的单元内容送 16 位变址寄存器的低 8 位 X，而高 8 位 H 的内容保持不变 LDX #opr8 LDX addr8 LDX addr16 LDX addr8,X LDX addr16,X LDX ,X LDX addr8,SP LDX addr16,SP 例：HX=2000H,(2010H)=50H,则 ;#opr8→ X ; (addr8)→ X ; (addr16)→ X ; (HX+addr8)→ X ; (HX+addr16)→ X ; (HX)→ X ; (SP+addr8)→ X ; (SP+addr16)→ X LDX $10,X 指令执行后，X=50H （3）所寻址的两个单元的 16 位数据送变址寄存器 HX LDHX #opr16 LDHX addr8 如： (10H)=50H, (11H)=20H，则 ;#opr16→ HX ; (addr8: addr8+1)→ HX LDHX $50 指令执行后，HX=5020H 2、存数指令：将寄存器 A、X、HX 的数存入存储器单元中。对标志位的影响同 LDA。（1）累加器 A 的内容存储到所寻址的单元 STA addr8 STA addr16 STA addr8,X STA addr16,X STA ,X STA addr8,SP STA addr16,SP ; A →(addr8) ; A →(addr16) ; A →(HX+addr8) ; A → (HX+addr16) ; A →(HX) ; A →(SP+addr8) ; A →(SP+addr16) 16-1

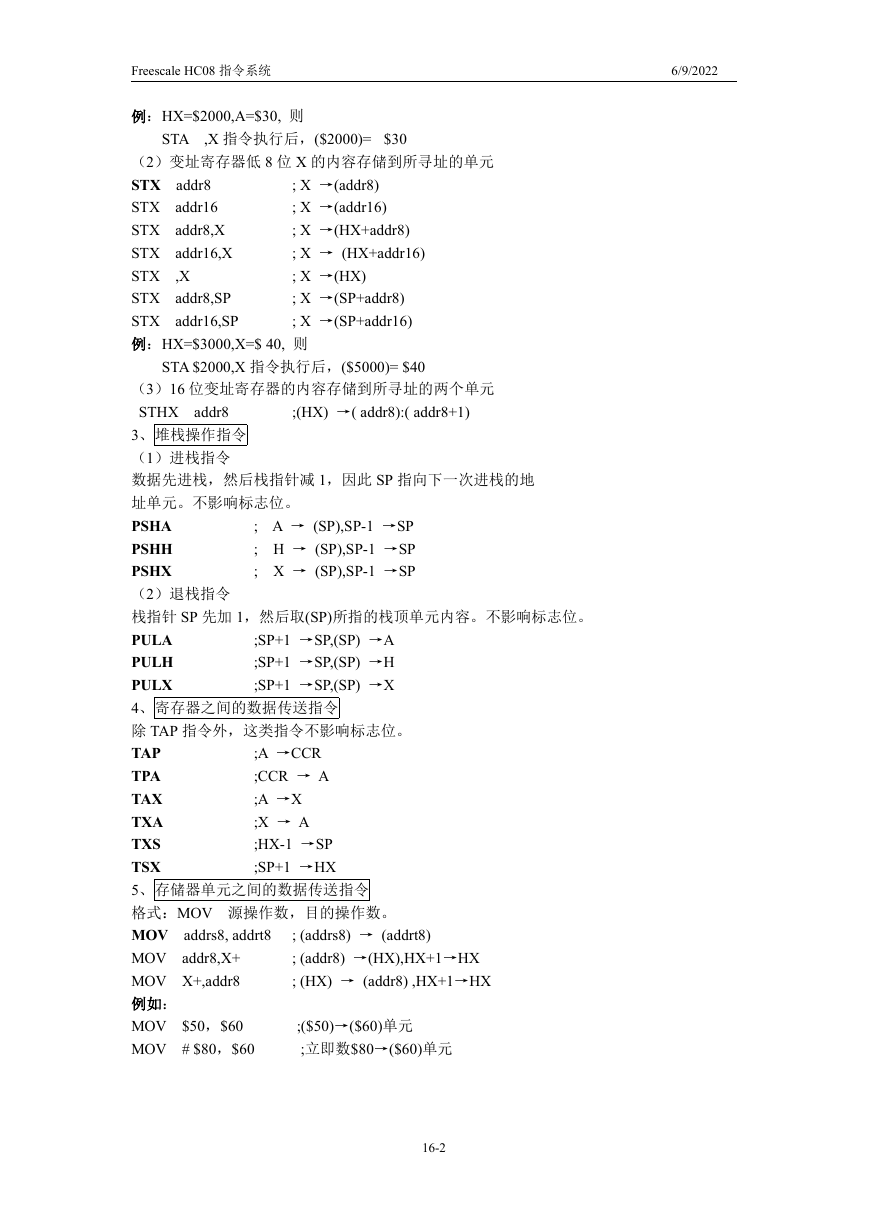

Freescale HC08 指令系统 6/9/2022 例：HX=$2000,A=$30, 则 STA ,X 指令执行后，($2000)= $30 （2）变址寄存器低 8 位 X 的内容存储到所寻址的单元 STX addr8 STX addr16 STX addr8,X STX addr16,X STX ,X STX addr8,SP STX addr16,SP 例：HX=$3000,X=$ 40, 则 ; X →(addr8) ; X →(addr16) ; X →(HX+addr8) ; X → (HX+addr16) ; X →(HX) ; X →(SP+addr8) ; X →(SP+addr16) STA $2000,X 指令执行后，($5000)= $40 ;(HX) →( addr8):( addr8+1) ; A → (SP),SP-1 →SP ; H → (SP),SP-1 →SP ; X → (SP),SP-1 →SP ;SP+1 →SP,(SP) →A ;SP+1 →SP,(SP) →H ;SP+1 →SP,(SP) →X （3）16 位变址寄存器的内容存储到所寻址的两个单元 STHX addr8 3、堆栈操作指令（1）进栈指令数据先进栈，然后栈指针减 1，因此 SP 指向下一次进栈的地址单元。不影响标志位。 PSHA PSHH PSHX （2）退栈指令栈指针 SP 先加 1，然后取(SP)所指的栈顶单元内容。不影响标志位。 PULA PULH PULX 4、寄存器之间的数据传送指令除 TAP 指令外，这类指令不影响标志位。 TAP TPA TAX TXA TXS TSX 5、存储器单元之间的数据传送指令格式：MOV 源操作数，目的操作数。 MOV addrs8, addrt8 MOV addr8,X+ MOV X+,addr8 例如： MOV $50，$60 MOV # $80，$60 ; (addrs8) → (addrt8) ; (addr8) →(HX),HX+1→HX ; (HX) → (addr8) ,HX+1→HX ;A →CCR ;CCR → A ;A →X ;X → A ;HX-1 →SP ;SP+1 →HX ;($50)→($60)单元 ;立即数$80→($60)单元 16-2

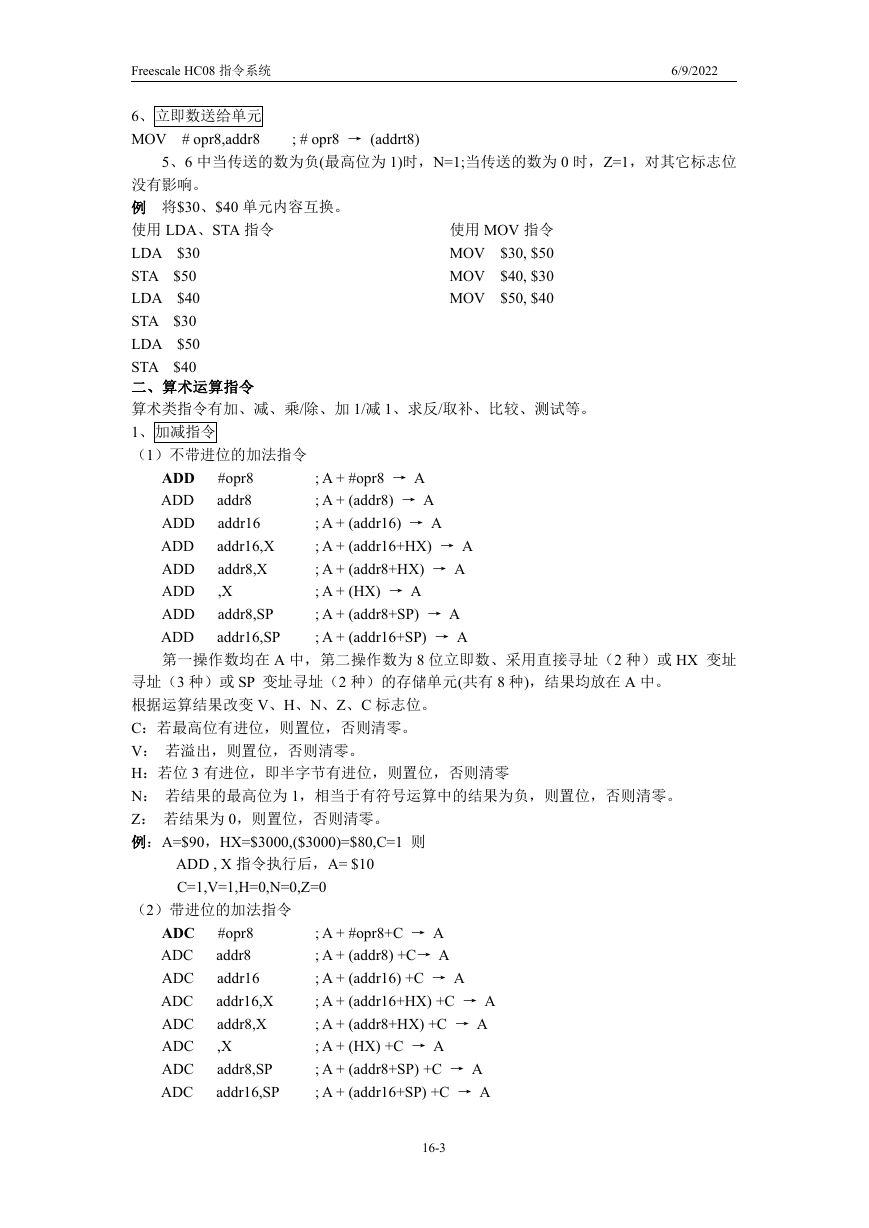

Freescale HC08 指令系统 6、立即数送给单元 MOV # opr8,addr8 ; # opr8 → (addrt8) 6/9/2022 5、6 中当传送的数为负(最高位为 1)时，N=1;当传送的数为 0 时，Z=1，对其它标志位使用 MOV 指令 MOV $30, $50 MOV $40, $30 MOV $50, $40 没有影响。例将$30、$40 单元内容互换。使用 LDA、STA 指令 LDA $30 STA $50 LDA $40 STA $30 LDA $50 STA $40 二、算术运算指令算术类指令有加、减、乘/除、加 1/减 1、求反/取补、比较、测试等。 1、加减指令（1）不带进位的加法指令 #opr8 addr8 addr16 addr16,X addr8,X ,X addr8,SP addr16,SP ADD ADD ADD ADD ADD ADD ADD ADD 第一操作数均在 A 中，第二操作数为 8 位立即数、采用直接寻址（2 种）或 HX 变址 ; A + #opr8 → A ; A + (addr8) → A ; A + (addr16) → A ; A + (addr16+HX) → A ; A + (addr8+HX) → A ; A + (HX) → A ; A + (addr8+SP) → A ; A + (addr16+SP) → A 寻址（3 种）或 SP 变址寻址（2 种）的存储单元(共有 8 种)，结果均放在 A 中。根据运算结果改变 V、H、N、Z、C 标志位。 C：若最高位有进位，则置位，否则清零。 V：若溢出，则置位，否则清零。 H：若位 3 有进位，即半字节有进位，则置位，否则清零 N：若结果的最高位为 1，相当于有符号运算中的结果为负，则置位，否则清零。 Z：若结果为 0，则置位，否则清零。例：A=$90，HX=$3000,($3000)=$80,C=1 则 ADD , X 指令执行后，A= $10 C=1,V=1,H=0,N=0,Z=0 （2）带进位的加法指令 ADC ADC ADC ADC ADC ADC ADC ADC #opr8 addr8 addr16 addr16,X addr8,X ,X addr8,SP addr16,SP ; A + #opr8+C → A ; A + (addr8) +C→ A ; A + (addr16) +C → A ; A + (addr16+HX) +C → A ; A + (addr8+HX) +C → A ; A + (HX) +C → A ; A + (addr8+SP) +C → A ; A + (addr16+SP) +C → A 16-3

Freescale HC08 指令系统 6/9/2022 除多加一个 C 外，其余与 ADD 指令完全相同例：A=$29，HX=$3000,($3000)=$3F,C=1 则 ADD , X 指令执行后，A= $69 C=0,V=0,H=1,N=0,Z=0 例将存放在$50、 $51 单元中的 16 位数与存放在 $60 $61 中的 16 位数相加，结果存放到 $70、 $71 单元中（假设高地址存放低 8 位）。 LDA ADD STA LDA ADC STA $51 $61 $71 $51 $61 $71 ;将待相加的低 8 位其中一个数送 A ;低 8 位相加 ;保存低 8 位相加结果 ;将待相加的高 8 位其中一个数送 A ;高 8 位相加，应考虑低 8 位产生的进位 ;保存高 8 位相加结果（3）不带借位（C）的减法指令 ; A - (HX) → A ; A- #opr8 → A ; A - (addr8) → A ; A -(addr16) → A #opr8 addr8 addr16 addr16,X ; A - (addr16+HX) → A addr8,X ; A - (addr8+HX) → A ,X addr8,SP ; A- (addr8+SP) → A addr16,SP ; A - (addr16+SP) → A SUB SUB SUB SUB SUB SUB SUB SUB 第一操作数均在 A 中，第二操作数为 8 位立即数、采用直接寻址（2 种）或 HX 变址寻址（3 种）或 SP 变址寻址（2 种）的存储单元(共有 8 种)，结果均放在 A 中。（同 ADD）根据运算结果改变 V、N、Z、C 标志位。 C：若最高位有借位，则置位，否则清零。 V：若溢出，则置位，否则清零。 H：不变 N：若结果的最高位为 1，相当于有符号运算中的结果为负，则置位，否则清零。 Z：若结果为 0，则置位，否则清零。例：A=$70,C=1 则 SUB #$81, X 指令执行后，A= $EF C=1,V=1 , N=1,Z=0,H 保持不变（4）带借位的减法指令 ; A- #opr8 -C→ A ; A - (addr8) -C → A ; A -(addr16) -C → A #opr8 addr8 addr16 addr16,X ; A - (addr16+HX) -C → A addr8,X ; A - (addr8+HX) -C → A ,X addr8,SP ; A- (addr8+SP) -C → A addr16,SP ; A - (addr16+SP) -C → A SBC SBC SBC SBC SBC SBC SBC SBC 除多减一个 C 外，其余与 SUB 指令完全相同 ; A - (HX) -C → A 16-4

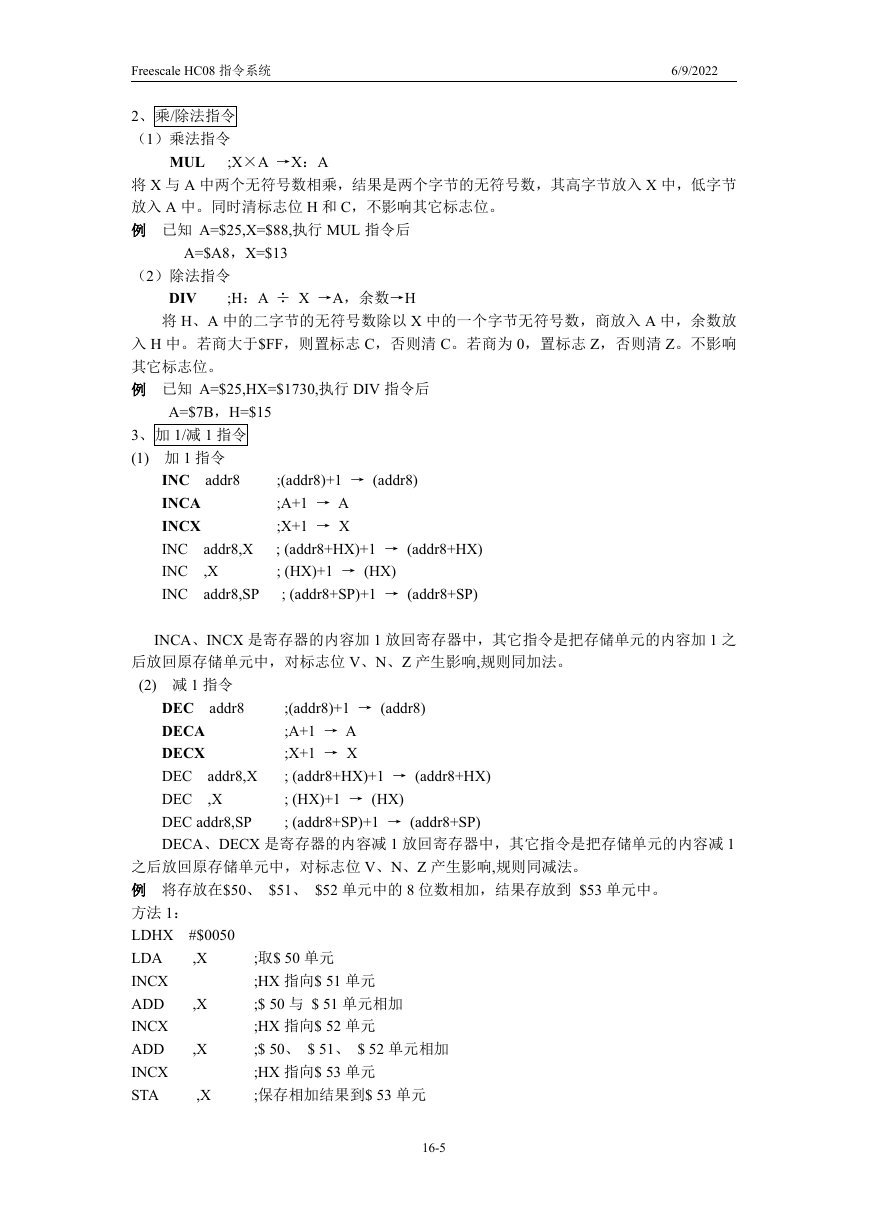

Freescale HC08 指令系统 2、乘/除法指令（1）乘法指令 MUL ;X×A →X：A 6/9/2022 将 X 与 A 中两个无符号数相乘，结果是两个字节的无符号数，其高字节放入 X 中，低字节放入 A 中。同时清标志位 H 和 C，不影响其它标志位。例已知 A=$25,X=$88,执行 MUL 指令后 A=$A8，X=$13 （2）除法指令 ;H：A ÷ X →A，余数→H DIV 将 H、A 中的二字节的无符号数除以 X 中的一个字节无符号数，商放入 A 中，余数放入 H 中。若商大于$FF，则置标志 C，否则清 C。若商为 0，置标志 Z，否则清 Z。不影响其它标志位。例已知 A=$25,HX=$1730,执行 DIV 指令后 A=$7B，H=$15 3、加 1/减 1 指令 (1) 加 1 指令 INC addr8 INCA INCX INC addr8,X INC ,X INC addr8,SP ;(addr8)+1 → (addr8) ;A+1 → A ;X+1 → X ; (addr8+HX)+1 → (addr8+HX) ; (HX)+1 → (HX) ; (addr8+SP)+1 → (addr8+SP) INCA、INCX 是寄存器的内容加 1 放回寄存器中，其它指令是把存储单元的内容加 1 之后放回原存储单元中，对标志位 V、N、Z 产生影响,规则同加法。 (2) 减 1 指令 DEC addr8 DECA DECX DEC addr8,X DEC ,X DEC addr8,SP DECA、DECX 是寄存器的内容减 1 放回寄存器中，其它指令是把存储单元的内容减 1 ;(addr8)+1 → (addr8) ;A+1 → A ;X+1 → X ; (addr8+HX)+1 → (addr8+HX) ; (HX)+1 → (HX) ; (addr8+SP)+1 → (addr8+SP) ,X 之后放回原存储单元中，对标志位 V、N、Z 产生影响,规则同减法。例将存放在$50、 $51、 $52 单元中的 8 位数相加，结果存放到 $53 单元中。方法 1： LDHX #$0050 LDA INCX ADD INCX ADD INCX STA ;取$ 50 单元 ;HX 指向$ 51 单元 ;$ 50 与 $ 51 单元相加 ;HX 指向$ 52 单元 ;$ 50、 $ 51、 $ 52 单元相加 ;HX 指向$ 53 单元 ;保存相加结果到$ 53 单元 ,X ,X ,X 16-5

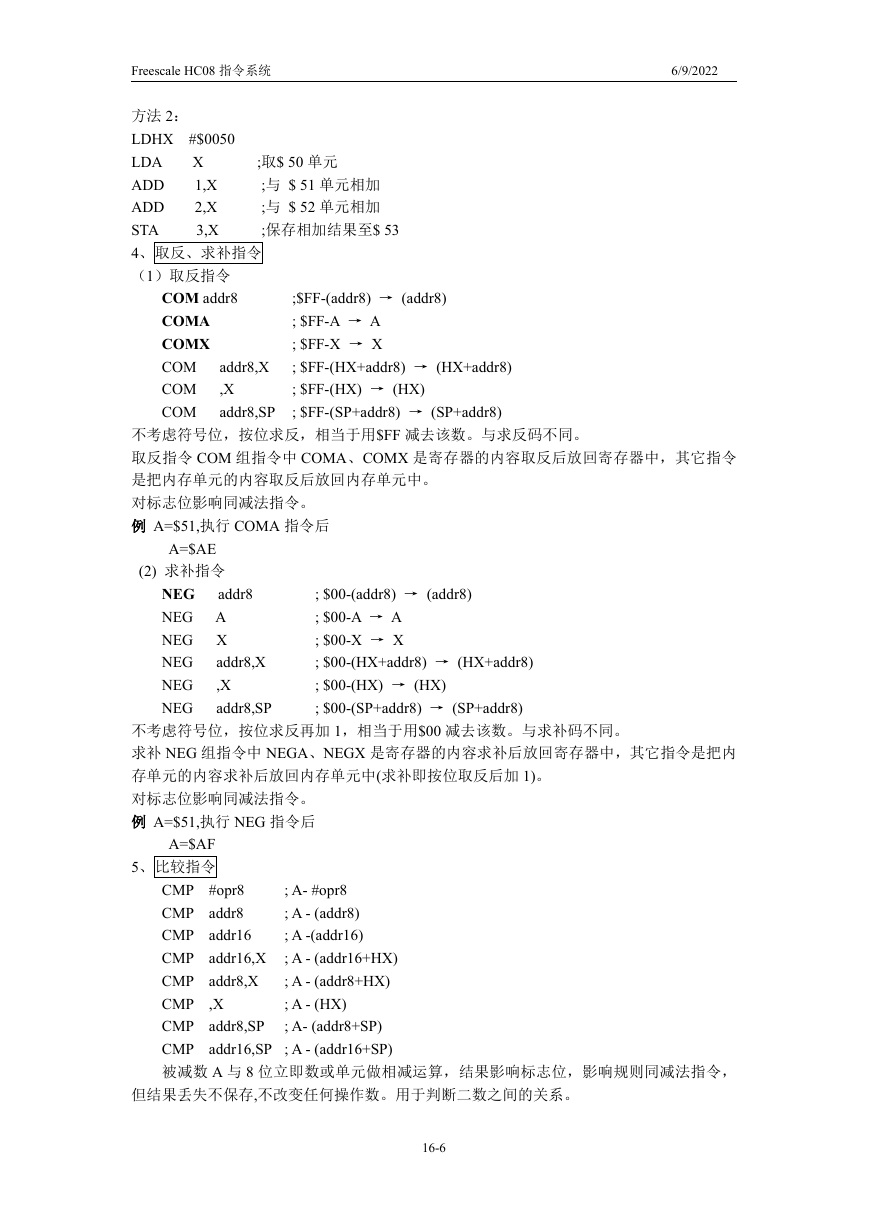

Freescale HC08 指令系统 6/9/2022 X 1,X 2,X 3,X ;取$ 50 单元 ;与 $ 51 单元相加 ;与 $ 52 单元相加 ;保存相加结果至$ 53 方法 2： LDHX #$0050 LDA ADD ADD STA 4、取反、求补指令（1）取反指令 COM addr8 COMA COMX COM addr8,X COM ,X COM addr8,SP ; $FF-(SP+addr8) → (SP+addr8) ;$FF-(addr8) → (addr8) ; $FF-A → A ; $FF-X → X ; $FF-(HX+addr8) → (HX+addr8) ; $FF-(HX) → (HX) 不考虑符号位，按位求反，相当于用$FF 减去该数。与求反码不同。取反指令 COM 组指令中 COMA、COMX 是寄存器的内容取反后放回寄存器中，其它指令是把内存单元的内容取反后放回内存单元中。对标志位影响同减法指令。例 A=$51,执行 COMA 指令后 A=$AE (2) 求补指令 NEG addr8 NEG NEG NEG NEG NEG A X addr8,X ,X addr8,SP ; $00-(addr8) → (addr8) ; $00-A → A ; $00-X → X ; $00-(HX+addr8) → (HX+addr8) ; $00-(HX) → (HX) ; $00-(SP+addr8) → (SP+addr8) 不考虑符号位，按位求反再加 1，相当于用$00 减去该数。与求补码不同。求补 NEG 组指令中 NEGA、NEGX 是寄存器的内容求补后放回寄存器中，其它指令是把内存单元的内容求补后放回内存单元中(求补即按位取反后加 1)。对标志位影响同减法指令。例 A=$51,执行 NEG 指令后 A=$AF 5、比较指令 ; A- #opr8 ; A - (addr8) ; A -(addr16) CMP #opr8 CMP addr8 CMP addr16 CMP addr16,X ; A - (addr16+HX) CMP addr8,X ; A - (addr8+HX) ; A - (HX) CMP ,X CMP addr8,SP ; A- (addr8+SP) CMP addr16,SP ; A - (addr16+SP) 被减数 A 与 8 位立即数或单元做相减运算，结果影响标志位，影响规则同减法指令，但结果丢失不保存,不改变任何操作数。用于判断二数之间的关系。 16-6

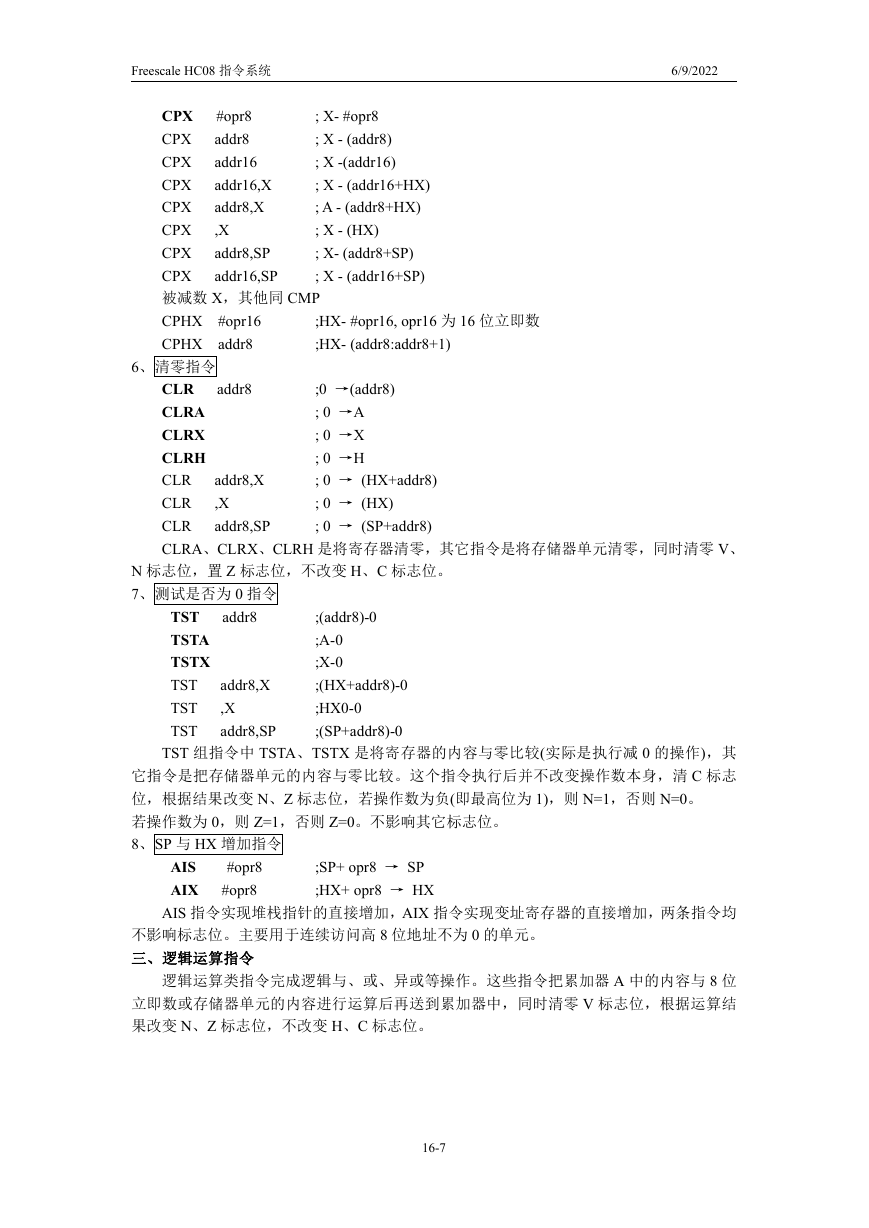

Freescale HC08 指令系统 6/9/2022 ; X- #opr8 ; X - (addr8) ; X -(addr16) ; X - (addr16+HX) ; A - (addr8+HX) ; X - (HX) ; X- (addr8+SP) ; X - (addr16+SP) #opr8 addr8 addr16 addr16,X addr8,X ,X addr8,SP addr16,SP CPX CPX CPX CPX CPX CPX CPX CPX 被减数 X，其他同 CMP CPHX #opr16 CPHX addr8 ;HX- #opr16, opr16 为 16 位立即数 ;HX- (addr8:addr8+1) 6、清零指令 addr8 CLR CLRA CLRX CLRH CLR CLR CLR CLRA、CLRX、CLRH 是将寄存器清零，其它指令是将存储器单元清零，同时清零 V、 ;0 →(addr8) ; 0 →A ; 0 →X ; 0 →H ; 0 → (HX+addr8) ; 0 → (HX) ; 0 → (SP+addr8) addr8,X ,X addr8,SP N 标志位，置 Z 标志位，不改变 H、C 标志位。 7、测试是否为 0 指令 addr8 addr8,X ,X addr8,SP ;(addr8)-0 ;A-0 ;X-0 ;(HX+addr8)-0 ;HX0-0 ;(SP+addr8)-0 TST TSTA TSTX TST TST TST TST 组指令中 TSTA、TSTX 是将寄存器的内容与零比较(实际是执行减 0 的操作)，其它指令是把存储器单元的内容与零比较。这个指令执行后并不改变操作数本身，清 C 标志位，根据结果改变 N、Z 标志位，若操作数为负(即最高位为 1)，则 N=1，否则 N=0。若操作数为 0，则 Z=1，否则 Z=0。不影响其它标志位。 8、SP 与 HX 增加指令 #opr8 #opr8 AIS AIX AIS 指令实现堆栈指针的直接增加，AIX 指令实现变址寄存器的直接增加，两条指令均 ;SP+ opr8 → SP ;HX+ opr8 → HX 不影响标志位。主要用于连续访问高 8 位地址不为 0 的单元。三、逻辑运算指令逻辑运算类指令完成逻辑与、或、异或等操作。这些指令把累加器 A 中的内容与 8 位立即数或存储器单元的内容进行运算后再送到累加器中，同时清零 V 标志位，根据运算结果改变 N、Z 标志位，不改变 H、C 标志位。 16-7

Freescale HC08 指令系统 1、逻辑与指令 6/9/2022 ;A∧ #opr8 →A ; A∧ (addr8) →A AND #opr8 AND addr8 ; A∧ (addr16) →A AND addr16 AND addr16,X ; A∧ (HX+addr16) →A AND addr8,X AND ,X AND addr8,SP AND addr16,SP ; A∧ (HX+addr8) →A ; A∧ (HX) →A ; A∧ (SP+addr8) →A ; A∧ (SP+addr16) →A 按位求与 “与”规则：二个都为 1 时，结果为 1；其他都为 0。例 A=$9F，则执行指令 AND #$C6 后 A= $86 2、逻辑或指令 ;A∨ #opr8 →A ; A∨ (addr8) →A ; A∨ (addr16) →A ORA #opr8 ORA addr8 ORA addr16 ORA addr16,X ; A∨ (HX+addr16) →A ; A∨ (HX+addr8) →A ORA addr8,X ORA ,X ; A∨ (HX) →A ORA addr8,SP ; A∨ (SP+addr8) →A ORA addr16,SP ; A∨ (SP+addr16) →A 按位求或 “或”规则：二个都为 0 时，结果为 0；其他都为 1。例 A=$9F，则执行指令 ORA #$C6 后 A= $DF ;A∨ #opr8 →A ; A∨ (addr8) →A ; A∨ (addr16) →A 3、逻辑异或指令 EOR #opr8 EOR addr8 EOR addr16 EOR addr16,X ; A∨ (HX+addr16) →A ; A∨ (HX+addr8) →A EOR addr8,X EOR ,X ; A∨ (HX) →A EOR addr8,SP ; A∨ (SP+addr8) →A EOR addr16,SP ; A∨ (SP+addr16) →A 按位求异或 “异或”规则：相同为 0，不同为 1。例 A=$9F，则执行指令 EOR #$C6 后 A= $59 例将$50 单元内容中的位 1、5 清 0，位 3、6 置 1，位 0、7 求反。 LDA $50 AND #%11011101 ORA #%01001000 EOR #%10000001 16-8
