安捷伦PNA矢量网络分析仪培训课程（共171页）.pdf

发布时间：2022-06-09 发布人：admin 分类：说明书 资料大小：22.11M 资料格式：pdf 举报 版权申诉
第1页 / 共171页
第2页 / 共171页
第3页 / 共171页
第4页 / 共171页
第5页 / 共171页
第6页 / 共171页
第7页 / 共171页
第8页 / 共171页
资料共171页，剩余部分请下载后查看
    幻灯片编号 1
    幻灯片编号 2
    幻灯片编号 3
    幻灯片编号 4
    幻灯片编号 5
    幻灯片编号 6
    幻灯片编号 7
    测试器件/系统传输/反射指标的原因
    幻灯片编号 9
    幻灯片编号 10
    幻灯片编号 11
    幻灯片编号 12
    幻灯片编号 13
    幻灯片编号 14
    传输线特性阻抗: Zo
    幻灯片编号 16
    幻灯片编号 17
    幻灯片编号 18
    幻灯片编号 19
    幻灯片编号 20
    幻灯片编号 21
    幻灯片编号 22
    非线性传输特性造成的信号失真
    幻灯片编号 24
    幻灯片编号 25
    幻灯片编号 26
    Agilent PNA 高性能网络分析仪
    幻灯片编号 28
    幻灯片编号 29
    幻灯片编号 30
    PNA网络分析仪测试操作过程
    网络仪设置：激励信号功率和频率
    网络仪设置：激励信号功率和频率
    幻灯片编号 34
    扫描测试的触发(Triggering)
    幻灯片编号 36
    网络分析仪测量参数
    显示刻度的调整
    网络分析仪测量结果读值( Markers )
    测试通道(Channel)和测试轨迹线(Trace)
    多窗口参数测试的控制
    PNA 测试结果处理
    扫描时间对测试结果的影响
    幻灯片编号 44
    幻灯片编号 45
    幻灯片编号 46
    PNA网络仪的操作使用指南
    幻灯片编号 48
    网络分析仪内部框图
    幻灯片编号 50
    网络仪输出信号扫描方式
    幻灯片编号 52
    幻灯片编号 53
    幻灯片编号 54
    幻灯片编号 55
    幻灯片编号 56
    幻灯片编号 57
    PNA 网络仪灵活的配置方式
    幻灯片编号 59
    幻灯片编号 60
    幻灯片编号 61
    幻灯片编号 62
    幻灯片编号 63
    幻灯片编号 64
    幻灯片编号 65
    幻灯片编号 66
    幻灯片编号 67
    幻灯片编号 68
    幻灯片编号 69
    滑动负载（Sliding Load) 校准件
    PNA网络仪的先进校准技术
    PNA 网络分析仪的校准功能
    采用机械校准件的校准过程
    幻灯片编号 74
    PNA 采用电子校准件校准过程
    幻灯片编号 76
    可插入器件和不可插入器件
    幻灯片编号 78
    幻灯片编号 79
    幻灯片编号 80
    PNA的自动端口延伸功能
    PNA支持混合端口校准功能
    转接头参数的测试(电子校准件的处理)
    转接电路参数的提取方法
    用户定义的校准件
    幻灯片编号 86
    幻灯片编号 87
    幻灯片编号 88
    TRL校准过程
    幻灯片编号 90
    TRL 校准件举例
    幻灯片编号 92
    多端口测试误差项目
    幻灯片编号 94
    器件测试对网络仪的要求
    滤波器功能
    幻灯片编号 97
    滤波器测试方法
    滤波器测试方法
    滤波器参数测试方法
    幻灯片编号 101
    双工器参数的测量
    幻灯片编号 103
    放大器件测试应用
    放大器件测试方法
    PNA针对放大器测试的特点
    PNA的功率校准功能
    放大器的线性参数测量
    网络仪端口的功率限制
    PNA网络仪的大功率测试配置
    幻灯片编号 111
    幻灯片编号 112
    幻灯片编号 113
    放大器件稳定性分析
    幻灯片编号 115
    幻灯片编号 116
    幻灯片编号 117
    幻灯片编号 118
    PNA 网络仪110G的测试应用
    PNA 110G测试的频率配置
    幻灯片编号 121
    幻灯片编号 122
    平衡器件的特性
    幻灯片编号 124
    混合S参数反映平衡器件性能
    平衡器件测试指标
    混合S参数和平衡器件指标的对应关系
    PNA网络仪的平衡器件测试应用
    平衡器件和多端口器件测试配置
    多端口PNA网络仪组成
    多端口器件测试
    天线远场测试的典型配置
    天线近场测试的典型配置
    PNA适应天线测试的技术特点
    PNA 网络仪的扩展配置方式
    器件的脉冲参数测量
    PNA脉冲网络仪测试系统
    器件的脉冲参数测量
    宽带模式下仪表设置：接收机带宽
    先进的脉冲窄带测试模式
    PNA脉冲参数测试精度
    常见的变频器件及电路
    变频器件传输特性: 幅频指标
    变频器件传输特性:相位指标
    混频器的矢量参数测试方案
    PNA网络仪的频率偏置工作模式
    PNA对混频器的测试校准方法
    混频器传输特性标量参数测量
    混频器测试标量校准过程
    利用4端口PNA-L网络仪完成混频器测试
    混频器的矢量参数测试方案
    校准混频器参数的测试过程
    幻灯片编号 153
    幻灯片编号 154
    幻灯片编号 155
    IQ调制/解调器的测试应用 幅度平衡度参数 相位正交度参数
    表面贴装器件测试
    网络仪针对夹具测试的处理方法
    幻灯片编号 159
    网络分析仪测试端口延伸
    网络仪的数据处理功能
    幻灯片编号 162
    幻灯片编号 163
    幻灯片编号 164
    幻灯片编号 165
    幻灯片编号 166
    幻灯片编号 167
    幻灯片编号 168
    PNA 的时间门功能
    幻灯片编号 170
    利用时间门功能消除外围网络影响
    Agilent PNA 系列 高性能矢量网络分析仪 安捷伦产品技术培训课程 竹叶门冬青

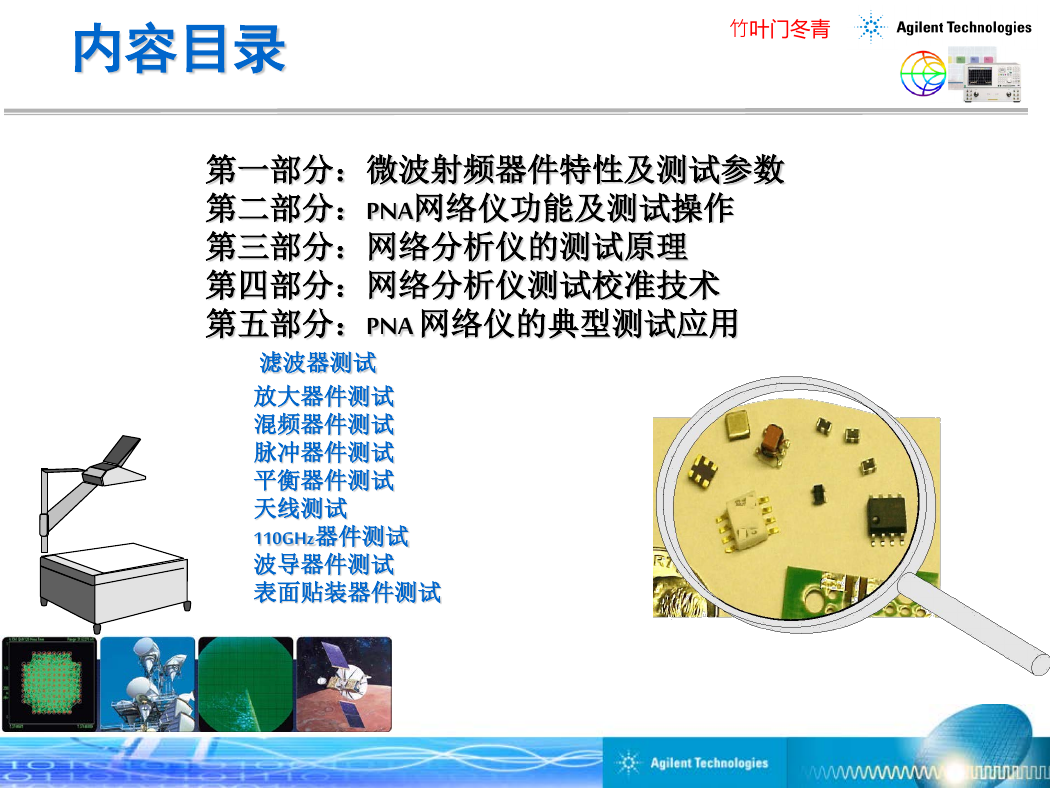

    内容目录 第一部分：微波射频器件特性及测试参数 第二部分：PNA网络仪功能及测试操作 第三部分：网络分析仪的测试原理 第四部分：网络分析仪测试校准技术 第五部分：PNA 网络仪的典型测试应用 滤波器测试 放大器件测试 混频器件测试 脉冲器件测试 平衡器件测试 天线测试 110GHz器件测试 波导器件测试 表面贴装器件测试 竹叶门冬青
    第一部分：微波射频器件特性及测试参数 • 射频微波电路的基本概念  传输线基础  反射特性  史密斯圆图 (Smith chart )  传输特性  线性系统和非线性系统    S 参数 1dB压缩点 AM/PM转换指标  射频微波电路的基本参数测试  射频微波电路的系统参数测试 竹叶门冬青

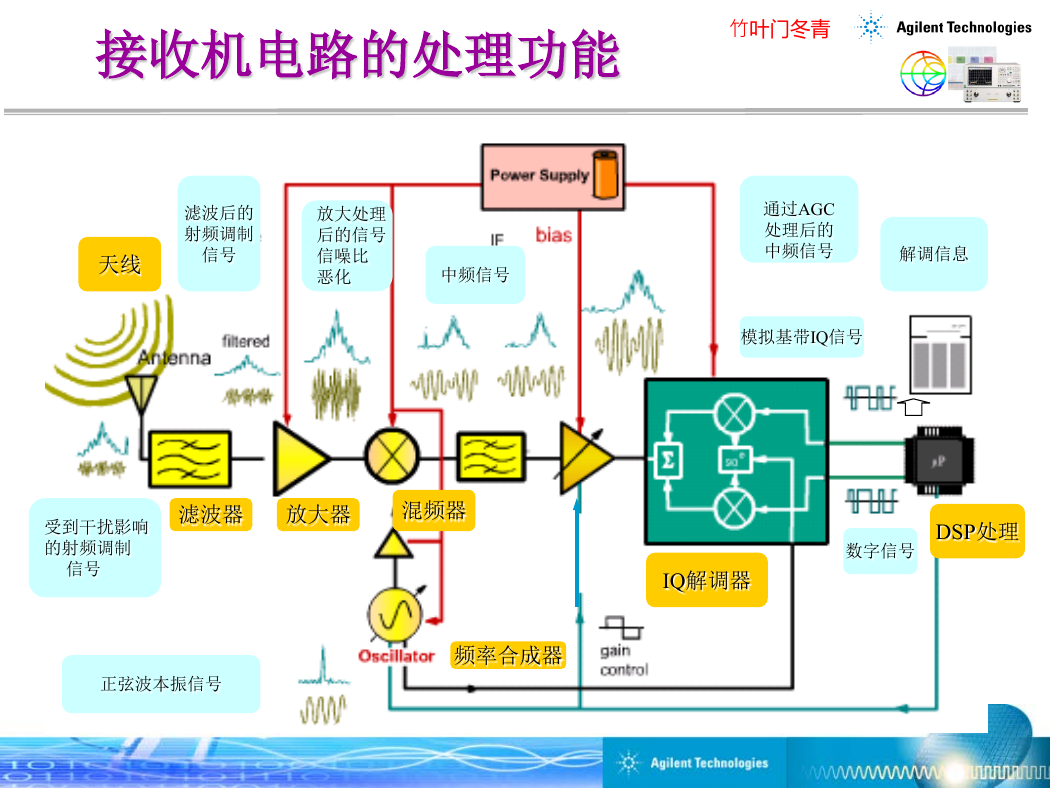

    接收机电路的处理功能 滤波后的 射频调制 信号 天线 放大处理 后的信号 信噪比 恶化 中频信号 通过AGC 处理后的 中频信号 解调信息 模拟基带IQ信号 滤波器 放大器 混频器 受到干扰影响 的射频调制 信号 DSP处理 数字信号 IQ解调器 正弦波本振信号 频率合成器 竹叶门冬青

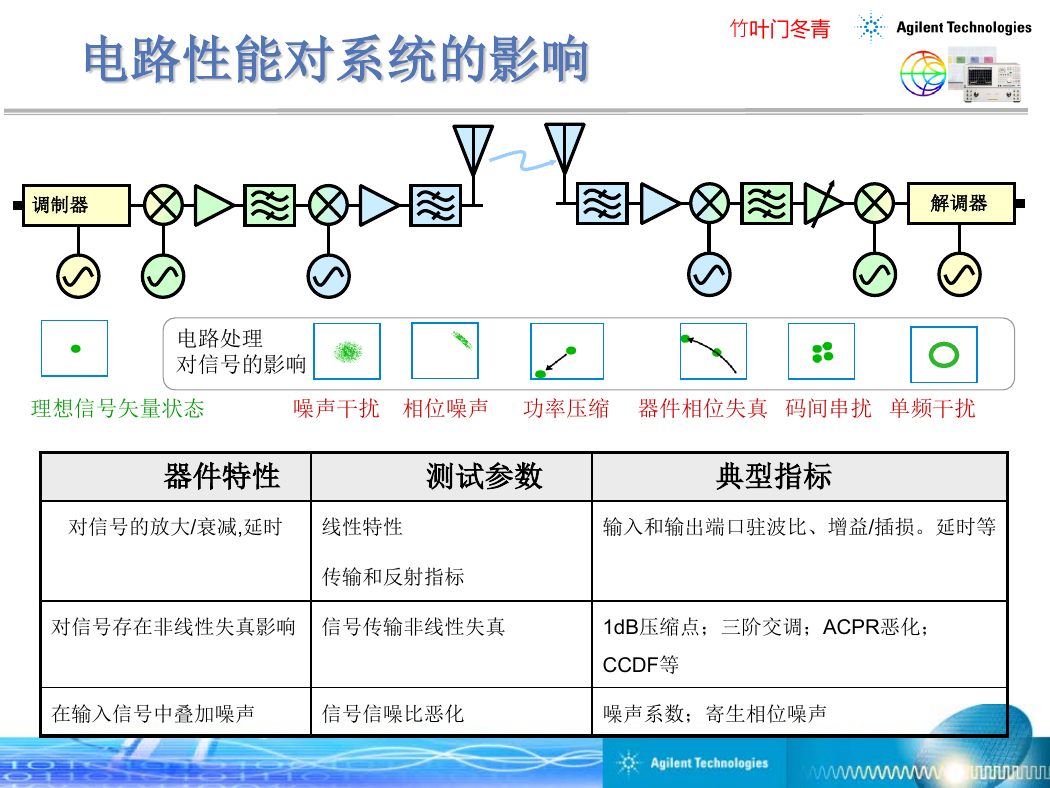

    电路性能对系统的影响 调制器 解调器 电路处理 对信号的影响 理想信号矢量状态 噪声干扰 相位噪声 功率压缩 器件相位失真 码间串扰 单频干扰 器件特性 对信号的放大/衰减,延时 线性特性 测试参数 典型指标 输入和输出端口驻波比、增益/插损。延时等 传输和反射指标 对信号存在非线性失真影响 信号传输非线性失真 1dB压缩点；三阶交调；ACPR恶化； CCDF等 在输入信号中叠加噪声 信号信噪比恶化 噪声系数；寄生相位噪声 竹叶门冬青

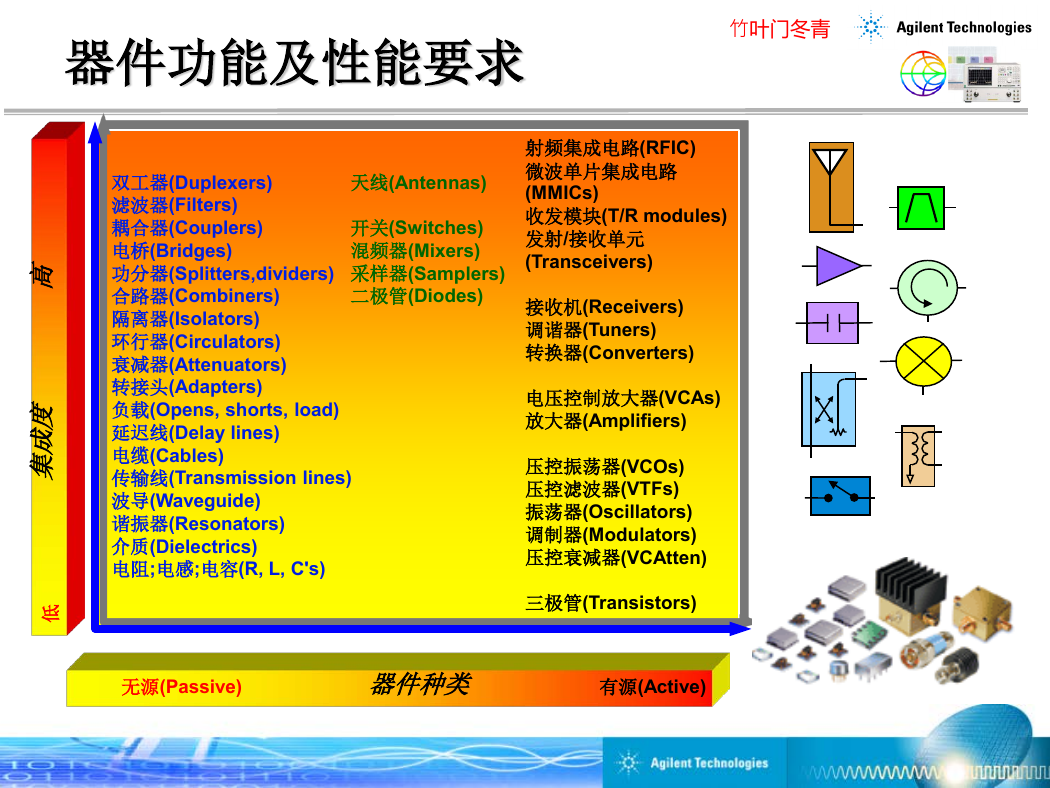

    器件功能及性能要求 天线(Antennas) 开关(Switches) 混频器(Mixers) 采样器(Samplers) 二极管(Diodes) i 双工器(Duplexers) h 滤波器(Filters) g H 耦合器(Couplers) 电桥(Bridges) 功分器(Splitters,dividers) 合路器(Combiners) 隔离器(Isolators) 环行器(Circulators) 衰减器(Attenuators) 转接头(Adapters) 负载(Opens, shorts, load) 延迟线(Delay lines) 电缆(Cables) 传输线(Transmission lines) 波导(Waveguide) 谐振器(Resonators) 介质(Dielectrics) 电阻;电感;电容(R, L, C's) 射频集成电路(RFIC) 微波单片集成电路 (MMICs) 收发模块(T/R modules) 发射/接收单元 (Transceivers) 接收机(Receivers) 调谐器(Tuners) 转换器(Converters) 电压控制放大器(VCAs) 放大器(Amplifiers) 压控振荡器(VCOs) 压控滤波器(VTFs) 振荡器(Oscillators) 调制器(Modulators) 压控衰减器(VCAtten) 三极管(Transistors) 度 高 成 集 低 无源(Passive) 器件种类 有源(Active) 竹叶门冬青

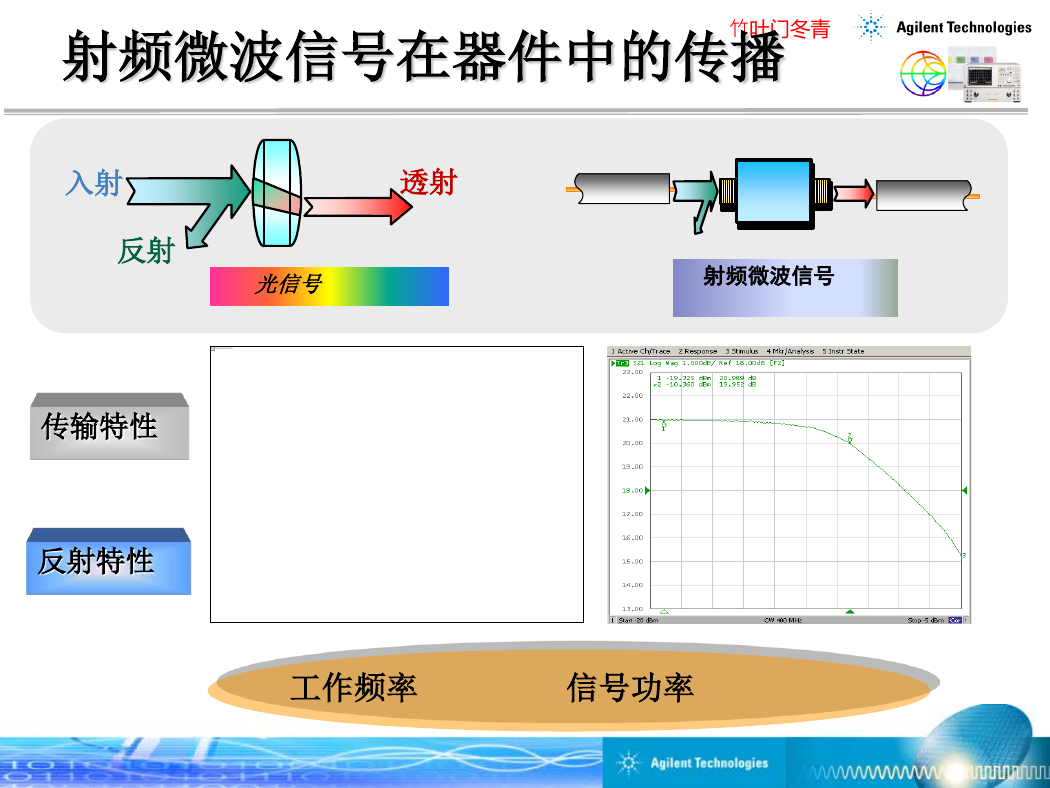

    射频微波信号在器件中的传播 透射 入射 反射 光信号 当当当当当当当当当当 射频微波信号 传输特性 反射特性 工作频率 信号功率 竹叶门冬青

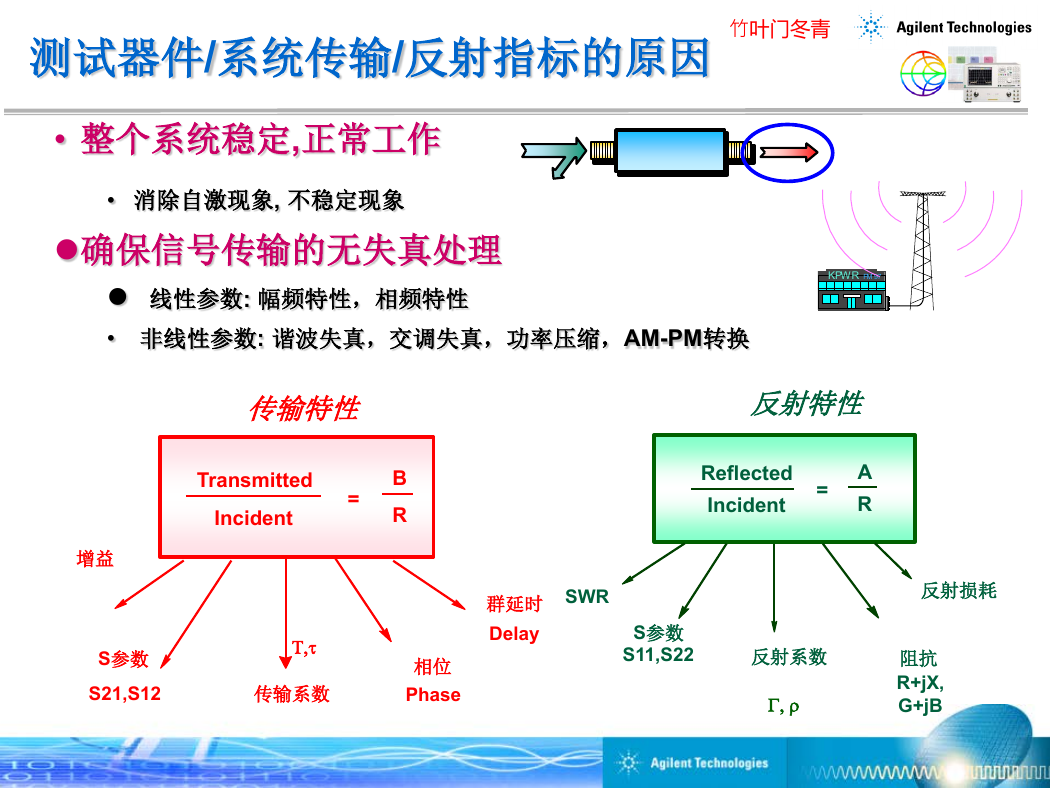

    测试器件/系统传输/反射指标的原因 • 整个系统稳定,正常工作 • 消除自激现象, 不稳定现象 确保信号传输的无失真处理  线性参数: 幅频特性，相频特性 • 非线性参数: 谐波失真，交调失真，功率压缩，AM-PM转换 KPWR FM 97 增益 传输特性 Transmitted Incident = B R 反射特性 Reflected Incident = A R S参数 S21,S12 Τ,τ 传输系数 相位 Phase SWR 群延时 Delay S参数 S11,S22 反射损耗 反射系数 Γ, ρ 阻抗 R+jX, G+jB 竹叶门冬青
