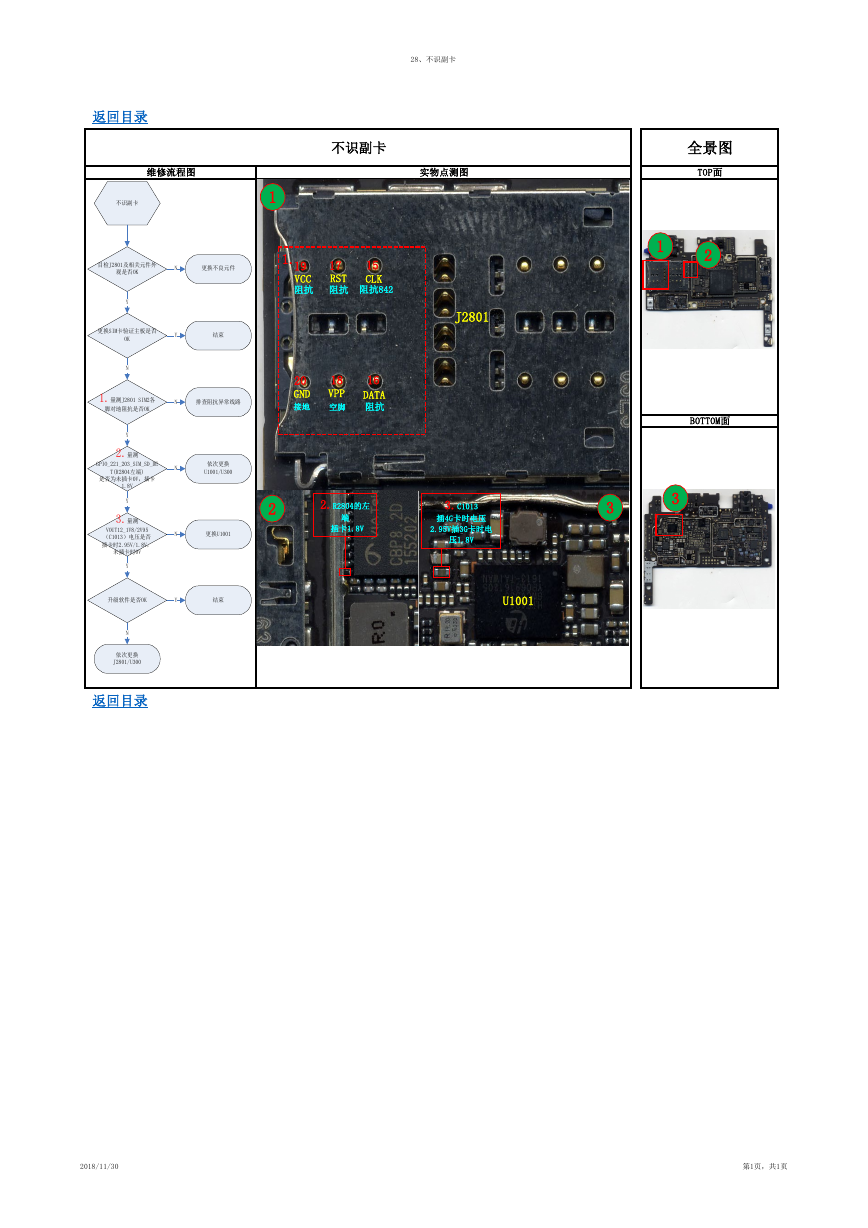

28、不识副卡 返回目录 不识副卡 维修流程图 实物点测图 不识副卡 1 目检J2801及相关元件外 观是否OK N 更换不良元件 1. 19 VCC 阻抗 阻抗 阻抗842 17 RST 15 CLK 全景图 TOP面 1 2 BOTTOM面 Y 结束 J2801 N 排查阻抗异常线路 20 GND 接地 18 VPP 空脚 16 DATA 阻抗 N N Y 依次更换 U1001/U300 更换U1001 结束 2 2.R2804的左 端 插卡1.8V 3.C1013 插4G卡时电压 2.95V插3G卡时电 压1.8V 3 3 U1001 Y 更换SIM卡验证主板是否 OK N 1.量测J2801 SIM2各 脚对地阻抗是否OK Y 2.量测 GPIO_221_203_SIM_SD_DE T(R2804左端) 是否为未插卡0V，插卡 1.8V Y 3.量测 VOUT12_1V8/2V95 （C1013）电压是否 插卡时2.95V/1.8V， 未插卡时0V Y 升级软件是否OK N 依次更换 J2801/U300 返回目录 2018/11/30 第1页，共1页
