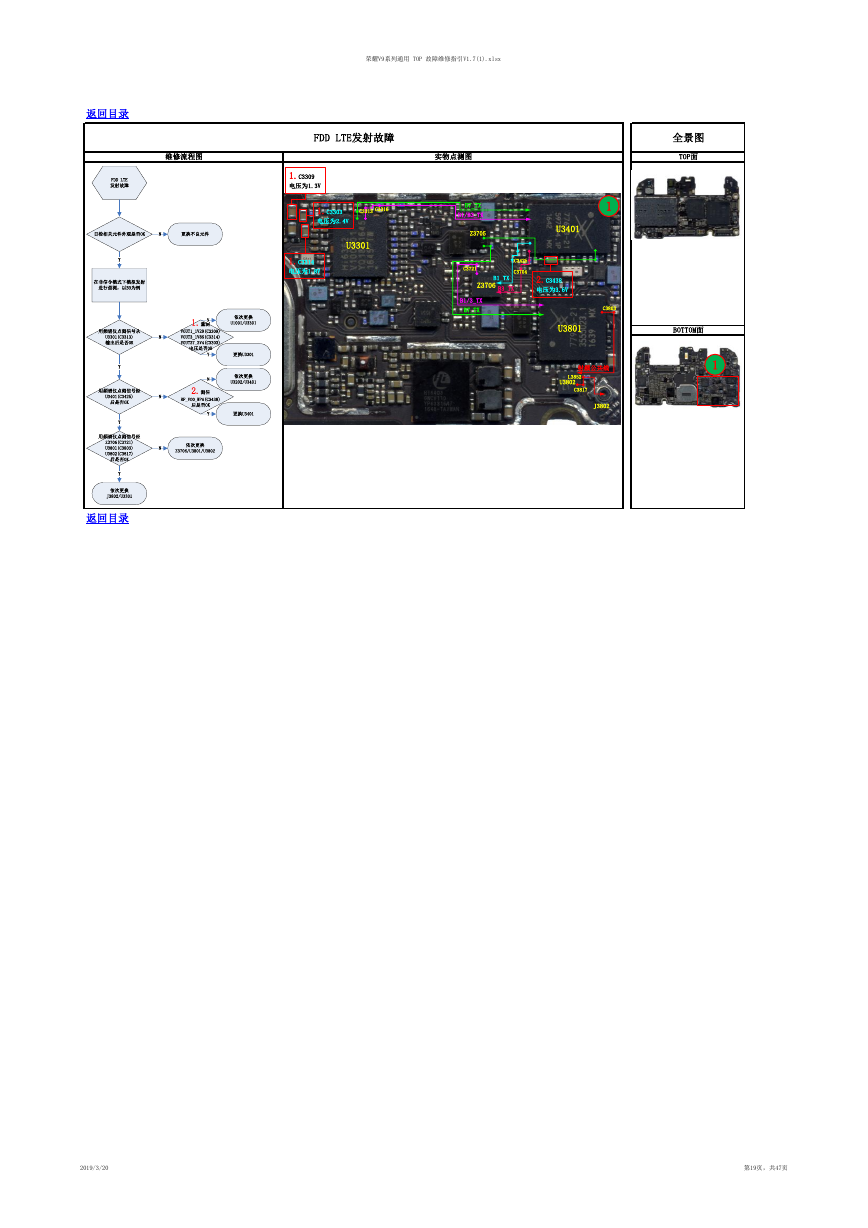

荣耀V9系列通用 TOP 故障维修指引V1.7(1).xlsx 返回目录 维修流程图 实物点测图 FDD LTE发射故障 全景图 TOP面 1.C3309 电压为1.3V 1.C3303 电压为2.4V C3313 C3316 U3301 1.C3314 电压为1.8V B7_TX B1/B3_TX Z3705 U3401 C3721 C3425 C3704 B1_TX Z3706 B3_TX 2.C3438 电压为3.6V B1/3_TX B7_TX 1 C3803 U3801 BOTTOM面 射频公共线 L3852 U3802 C3817 J3802 1 返回目录 2019/3/20 第19页，共47页 FDD LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B3为例用频谱仪点测信号从U3301(C3313)输出后是否OK1.量测VOUT1_1V29(C3309) VOUT3_1V85(C3314)VOUT27_2V4(C3303)电压是否OK依次更换U1001/U3301NY更换U3301NNY用频谱仪点测信号经U3401(C3425)后是否OKNY2.测信RF_VO0_WPA(C3438)后是否OK依次更换U3202/U3401N更换U3401Y用频谱仪点测信号经Z3706(C3721)U3801(C3803)U3802(C3817)后是否OK依次更换Z3706/U3801/U3802N依次更换J3802/U3301YY
