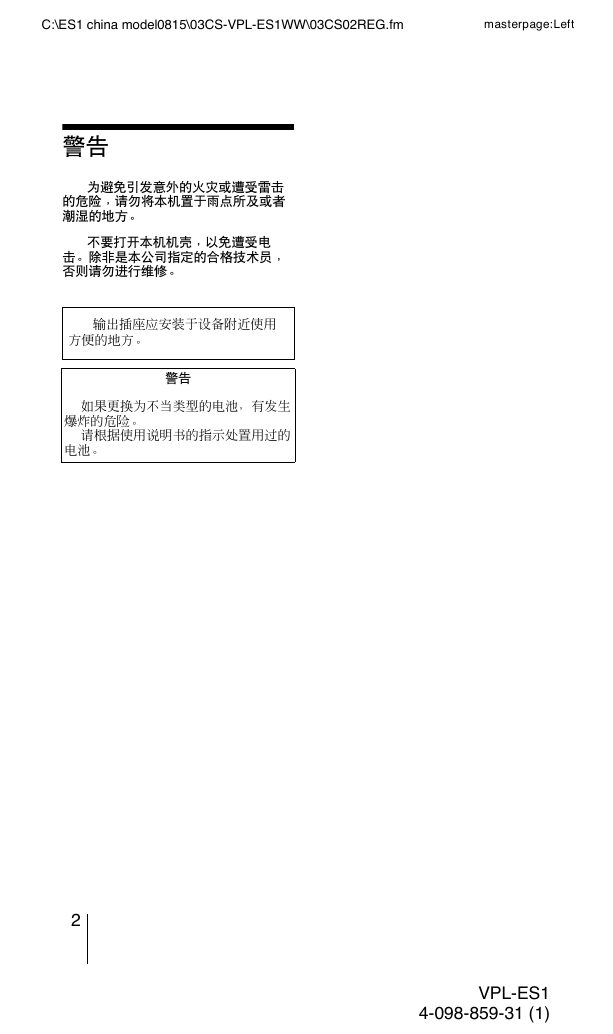

C:\ES1 china model0815\03CS-VPL-ES1WW\03CS02REG.fm masterpage:Left 警告为避免引发意外的火灾或遭受雷击的危险，请勿将本机置于雨点所及或者潮湿的地方。不要打开本机机壳，以免遭受电击。除非是本公司指定的合格技术员，否则请勿进行维修。输出插座应安装于设备附近使用方便的地方。警告如果更换为不当类型的电池，有发生爆炸的危险。请根据使用说明书的指示处置用过的电池。 2 VPL-ES1 4-098-859-31 (1)

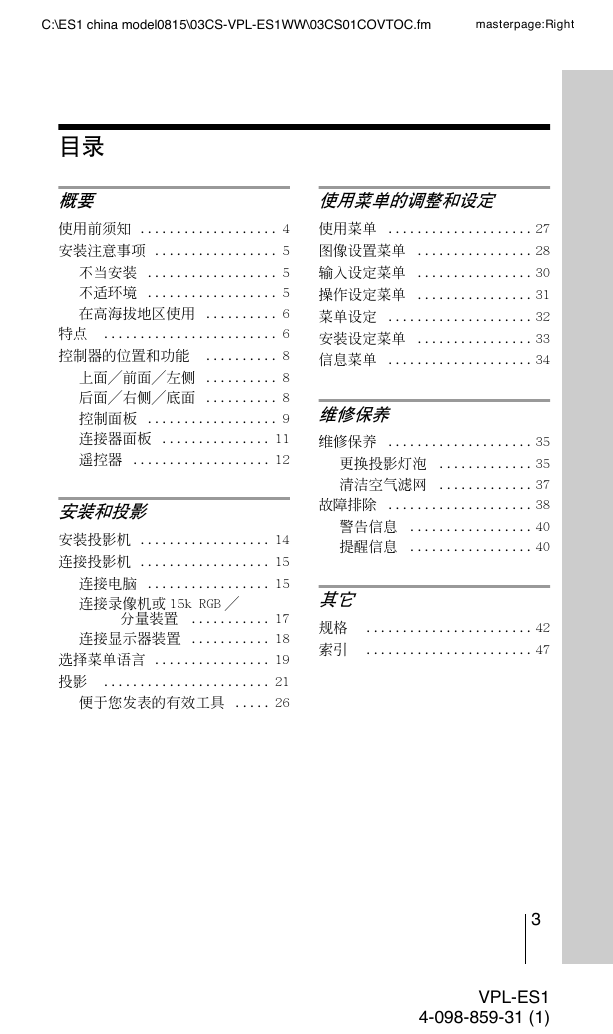

C:\ES1 china model0815\03CS-VPL-ES1WW\03CS01COVTOC.fm masterpage:Right 目录概要使用菜单的调整和设定使用前须知 ................... 4 使用菜单 .................... 27 安装注意事项 ................. 5 图像设置菜单 ................ 28 不当安装 .................. 5 不适环境 .................. 5 在高海拔地区使用 .......... 6 特点 ........................ 6 控制器的位置和功能 .......... 8 上面／前面／左侧 .......... 8 后面／右侧／底面 .......... 8 控制面板 .................. 9 连接器面板 ............... 11 遥控器 ................... 12 安装和投影安装投影机 .................. 14 连接投影机 .................. 15 连接电脑 ................. 15 连接录像机或 15k RGB ／分量装置 ........... 17 连接显示器装置 ........... 18 选择菜单语言 ................ 19 投影 ....................... 21 便于您发表的有效工具 ..... 26 输入设定菜单 ................ 30 操作设定菜单 ................ 31 菜单设定 .................... 32 安装设定菜单 ................ 33 信息菜单 .................... 34 维修保养维修保养 .................... 35 更换投影灯泡 ............. 35 清洁空气滤网 ............. 37 故障排除 .................... 38 警告信息 ................. 40 提醒信息 ................. 40 其它规格 ....................... 42 索引 ....................... 47 3 VPL-ES1 4-098-859-31 (1)

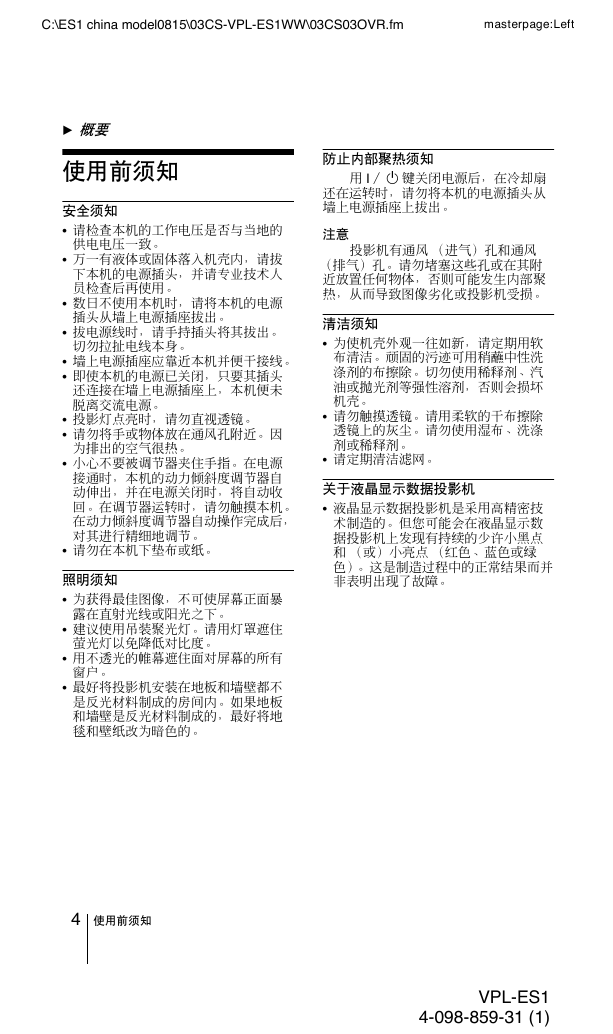

C:\ES1 china model0815\03CS-VPL-ES1WW\03CS03OVR.fm masterpage:Left B 概要使用前须知安全须知 • 请检查本机的工作电压是否与当地的供电电压一致。万一有液体或固体落入机壳内，请拔下本机的电源插头，并请专业技术人员检查后再使用。数日不使用本机时，请将本机的电源插头从墙上电源插座拔出。拔电源线时，请手持插头将其拔出。切勿拉扯电线本身。墙上电源插座应靠近本机并便干接线。即使本机的电源已关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。投影灯点亮时，请勿直视透镜。请勿将手或物体放在通风孔附近。因为排出的空气很热。小心不要被调节器夹住手指。在电源接通时，本机的动力倾斜度调节器自动伸出，并在电源关闭时，将自动收回。在调节器运转时，请勿触摸本机。在动力倾斜度调节器自动操作完成后，对其进行精细地调节。请勿在本机下垫布或纸。照明须知为获得最佳图像，不可使屏幕正面暴露在直射光线或阳光之下。建议使用吊装聚光灯。请用灯罩遮住萤光灯以免降低对比度。用不透光的帷幕遮住面对屏幕的所有窗户。最好将投影机安装在地板和墙壁都不是反光材料制成的房间内。如果地板和墙壁是反光材料制成的，最好将地毯和壁纸改为暗色的。 4 使用前须知防止内部聚热须知用 I / 1 键关闭电源后，在冷却扇还在运转时，请勿将本机的电源插头从墙上电源插座上拔出。注意投影机有通风（进气）孔和通风（排气）孔。请勿堵塞这些孔或在其附近放置任何物体，否则可能发生内部聚热，从而导致图像劣化或投影机受损。清洁须知为使机壳外观一往如新，请定期用软布清洁。顽固的污迹可用稍蘸中性洗涤剂的布擦除。切勿使用稀释剂、汽油或抛光剂等强性溶剂，否则会损坏机壳。请勿触摸透镜。请用柔软的干布擦除透镜上的灰尘。请勿使用湿布、洗涤剂或稀释剂。请定期清洁滤网。关于液晶显示数据投影机液晶显示数据投影机是采用高精密技术制造的。但您可能会在液晶显示数据投影机上发现有持续的少许小黑点和（或）小亮点（红色、蓝色或绿色）。这是制造过程中的正常结果而并非表明出现了故障。 VPL-ES1 4-098-859-31 (1)

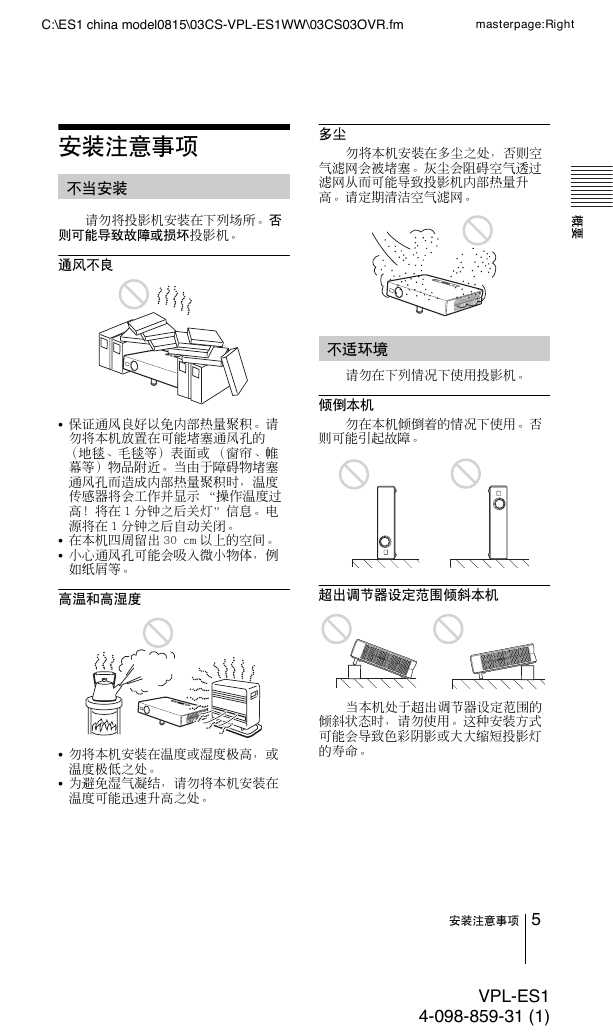

C:\ES1 china model0815\03CS-VPL-ES1WW\03CS03OVR.fm masterpage:Right 安装注意事项不当安装请勿将投影机安装在下列场所。否则可能导致故障或损坏投影机。通风不良多尘勿将本机安装在多尘之处，否则空气滤网会被堵塞。灰尘会阻碍空气透过滤网从而可能导致投影机内部热量升高。请定期清洁空气滤网。概要不适环境请勿在下列情况下使用投影机。倾倒本机勿在本机倾倒着的情况下使用。否则可能引起故障。保证通风良好以免内部热量聚积。请勿将本机放置在可能堵塞通风孔的（地毯、毛毯等）表面或（窗帘、帷幕等）物品附近。当由于障碍物堵塞通风孔而造成内部热量聚积时，温度传感器将会工作并显示 “操作温度过高！将在 1 分钟之后关灯”信息。电源将在 1 分钟之后自动关闭。在本机四周留出 30 cm 以上的空间。小心通风孔可能会吸入微小物体，例如纸屑等。高温和高湿度超出调节器设定范围倾斜本机当本机处于超出调节器设定范围的倾斜状态时，请勿使用。这种安装方式可能会导致色彩阴影或大大缩短投影灯的寿命。勿将本机安装在温度或湿度极高，或温度极低之处。为避免湿气凝结，请勿将本机安装在温度可能迅速升高之处。安装注意事项 5 VPL-ES1 4-098-859-31 (1)

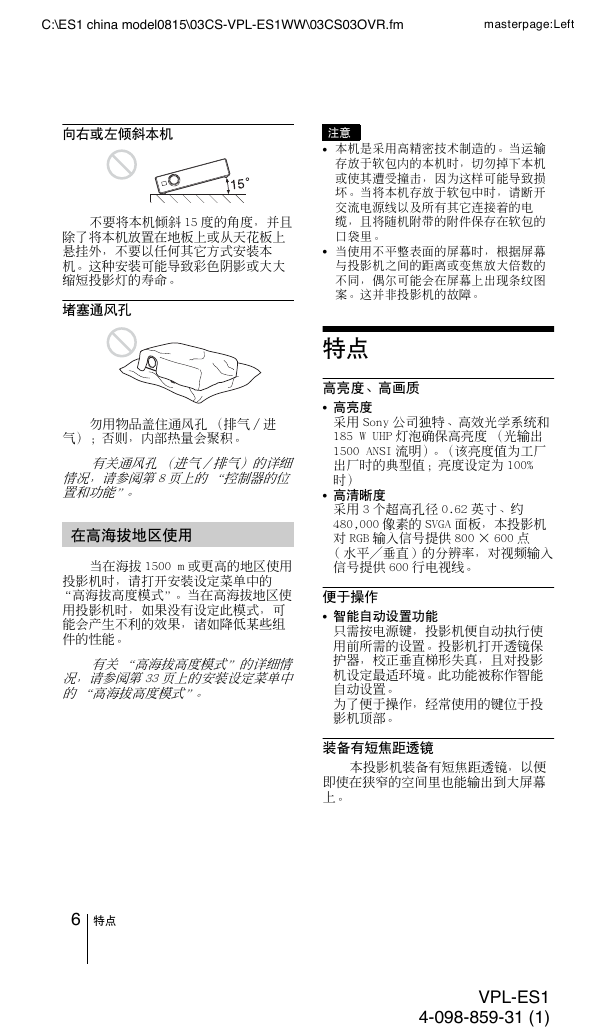

C:\ES1 china model0815\03CS-VPL-ES1WW\03CS03OVR.fm masterpage:Left 向右或左倾斜本机不要将本机倾斜 15 度的角度，并且除了将本机放置在地板上或从天花板上悬挂外，不要以任何其它方式安装本机。这种安装可能导致彩色阴影或大大缩短投影灯的寿命。堵塞通风孔勿用物品盖住通风孔（排气 / 进气）；否则，内部热量会聚积。有关通风孔（进气 / 排气）的详细情况，请参阅第 8 页上的 “控制器的位置和功能”。在高海拔地区使用当在海拔 1500 m 或更高的地区使用投影机时，请打开安装设定菜单中的 “高海拔高度模式”。当在高海拔地区使用投影机时，如果没有设定此模式，可能会产生不利的效果，诸如降低某些组件的性能。有关 “高海拔高度模式”的详细情况，请参阅第 33 页上的安装设定菜单中的 “高海拔高度模式”。注意本机是采用高精密技术制造的。当运输存放于软包内的本机时，切勿掉下本机或使其遭受撞击，因为这样可能导致损坏。当将本机存放于软包中时，请断开交流电源线以及所有其它连接着的电缆，且将随机附带的附件保存在软包的口袋里。当使用不平整表面的屏幕时，根据屏幕与投影机之间的距离或变焦放大倍数的不同，偶尔可能会在屏幕上出现条纹图案。这并非投影机的故障。特点高亮度、高画质高亮度采用 Sony 公司独特、高效光学系统和 185 W UHP 灯泡确保高亮度（光输出 1500 ANSI 流明）。（该亮度值为工厂出厂时的典型值；亮度设定为 100% 时）高清晰度采用 3 个超高孔径 0.62 英寸、约 480,000 像素的 SVGA 面板，本投影机对 RGB 输入信号提供 800 × 600 点 ( 水平／垂直 ) 的分辨率，对视频输入信号提供 600 行电视线。便于操作智能自动设置功能只需按电源键，投影机便自动执行使用前所需的设置。投影机打开透镜保护器，校正垂直梯形失真，且对投影机设定最适环境。此功能被称作智能自动设置。为了便于操作，经常使用的键位于投影机顶部。装备有短焦距透镜本投影机装备有短焦距透镜，以便即使在狭窄的空间里也能输出到大屏幕上。 6 特点 VPL-ES1 4-098-859-31 (1)

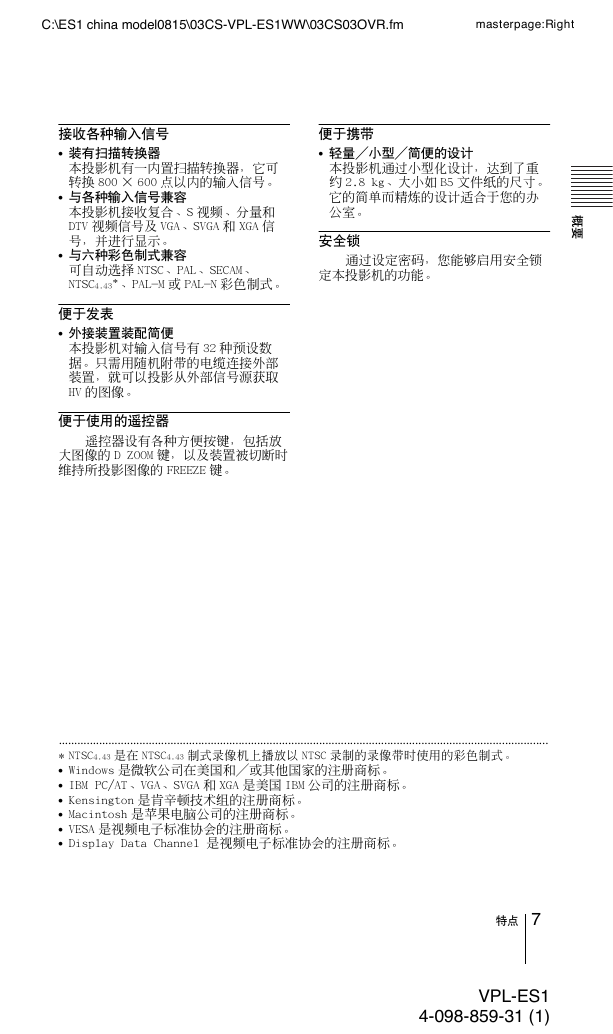

C:\ES1 china model0815\03CS-VPL-ES1WW\03CS03OVR.fm masterpage:Right 便于携带轻量／小型／简便的设计本投影机通过小型化设计，达到了重约 2.8 kg、大小如 B5 文件纸的尺寸。它的简单而精炼的设计适合于您的办公室。安全锁通过设定密码，您能够启用安全锁定本投影机的功能。概要接收各种输入信号装有扫描转换器本投影机有一内置扫描转换器，它可转换 800 × 600 点以内的输入信号。与各种输入信号兼容本投影机接收复合、S 视频、分量和 DTV 视频信号及 VGA、SVGA 和 XGA 信号，并进行显示。与六种彩色制式兼容可自动选择 NTSC、PAL、SECAM、 NTSC4.43*、PAL-M 或 PAL-N 彩色制式。便于发表外接装置装配简便本投影机对输入信号有 32 种预设数据。只需用随机附带的电缆连接外部装置，就可以投影从外部信号源获取 HV 的图像。便于使用的遥控器遥控器设有各种方便按键，包括放大图像的 D ZOOM 键，以及装置被切断时维持所投影图像的 FREEZE 键。 .............................................................................................................................................................. ∗ NTSC4.43 是在 NTSC4.43 制式录像机上播放以 NTSC 录制的录像带时使用的彩色制式。 Windows 是微软公司在美国和／或其他国家的注册商标。 IBM PC/AT、VGA、SVGA 和 XGA 是美国 IBM 公司的注册商标。 Kensington 是肯辛顿技术组的注册商标。 Macintosh 是苹果电脑公司的注册商标。 VESA 是视频电子标准协会的注册商标。 Display Data Channel 是视频电子标准协会的注册商标。特点 7 VPL-ES1 4-098-859-31 (1)

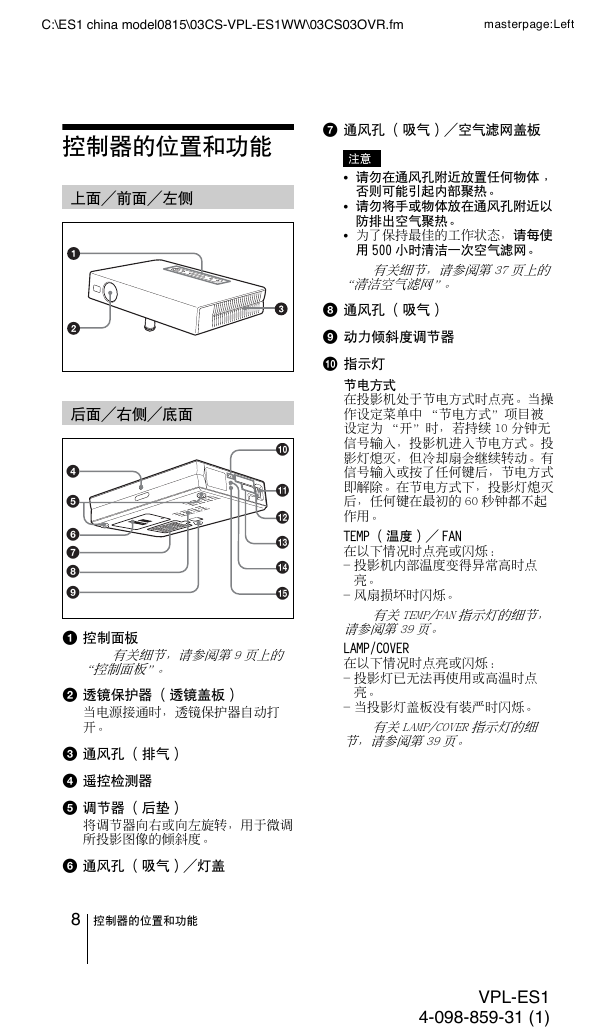

C:\ES1 china model0815\03CS-VPL-ES1WW\03CS03OVR.fm masterpage:Left 控制器的位置和功能上面／前面／左侧后面／右侧／底面 4 5 6 7 8 9 0 qa qs qd qf qg 1 控制面板有关细节，请参阅第 9 页上的 “控制面板”。 2 透镜保护器（透镜盖板）当电源接通时，透镜保护器自动打开。 3 通风孔（排气） 4 遥控检测器 5 调节器（后垫）将调节器向右或向左旋转，用于微调所投影图像的倾斜度。 6 通风孔（吸气）／灯盖 8 控制器的位置和功能 7 通风孔（吸气）／空气滤网盖板注意请勿在通风孔附近放置任何物体，否则可能引起内部聚热。请勿将手或物体放在通风孔附近以防排出空气聚热。为了保持最佳的工作状态，请每使用 500 小时清洁一次空气滤网。有关细节，请参阅第 37 页上的 “清洁空气滤网”。 8 通风孔（吸气） 9 动力倾斜度调节器 0 指示灯节电方式在投影机处于节电方式时点亮。当操作设定菜单中 “节电方式”项目被设定为 “开”时，若持续 10 分钟无信号输入，投影机进入节电方式。投影灯熄灭，但冷却扇会继续转动。有信号输入或按了任何键后，节电方式即解除。在节电方式下，投影灯熄灭后，任何键在最初的 60 秒钟都不起作用。 TEMP （温度）／ FAN 在以下情况时点亮或闪烁： - 投影机内部温度变得异常高时点亮。 - 风扇损坏时闪烁。有关 TEMP/FAN 指示灯的细节，请参阅第 39 页。 LAMP/COVER 在以下情况时点亮或闪烁： - 投影灯已无法再使用或高温时点亮。 - 当投影灯盖板没有装严时闪烁。有关 LAMP/COVER 指示灯的细节，请参阅第 39 页。 VPL-ES1 4-098-859-31 (1)
