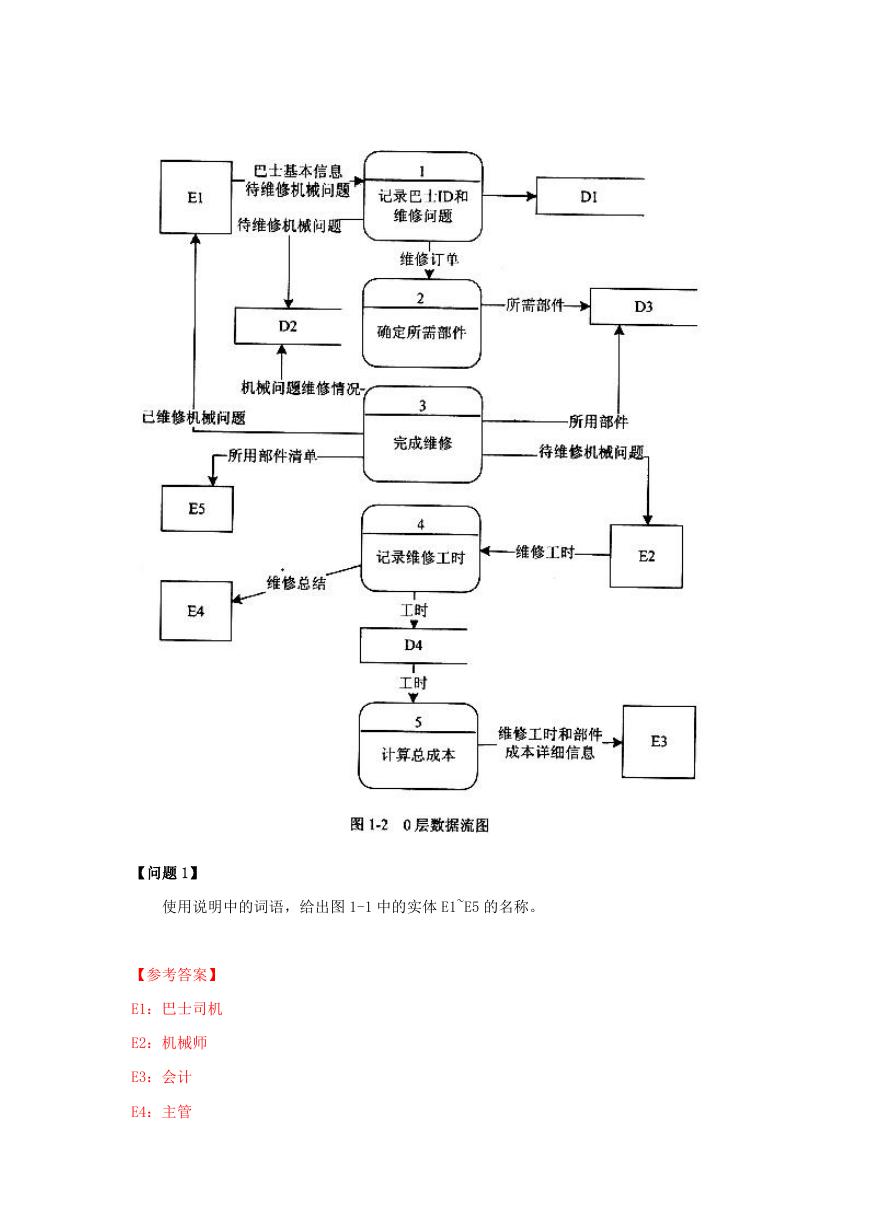

2014 上半年数据库系统工程师考试真题及答案-下午卷试题一（共 15 分）阅读下列说明和图，回答问题 1 至问题 4,将解答填入答题纸的对应栏内。【说明】某巴士维修连锁公司欲开发巴士维修系统，以维护与维修相关的信息。该系统的主要功能如下： 1)记录巴士 ID 和维修问题。巴士到车库进行维修，系统将巴士基本信息和 ID 记录在巴士列表文件中，将待维修机械问题记录在维修记录文件中，并生成维修订单。 2)确定所需部件。根据维修订单确定维修所需部件，并在部件清单中进行标记。 3)完成维修。机械师根据维修记录文件中的待维修机械问题，完成对巴士的维修，登记维修情况；将机械问题维修情况记录在维修记录文件中，将所用部件记录在部件清单中，并将所用部件清单发送给库存管理系统以对部件使用情况进行监控。巴士司机可查看已维修机械问题。 4)记录维修工时。将机械师提供的维修工时记录在人事档案中,将维修总结发送给主管进行绩效考核。 5)计算维修总成本。计算部件清单中实际所用部件、人事档案中所用维修工时的总成本；将维修工时和所用部件成本详细信息给会计进行计费。现采用结构化方法对巴士维修系统进行分析与设计，获得如图 1-1 所示的上下文数据流图和图 1-2 所示的 0 层数据流图。

【问题 1】使用说明中的词语，给出图 1-1 中的实体 E1~E5 的名称。【参考答案】 E1：巴士司机 E2：机械师 E3：会计 E4：主管

E5：库存管理系统【试题分析】本题考査的是 DFD 的应用，属于比较传统的题目，考查点也与往年类似。本问题考查的是顶层 DFD。顶层 DFD 通常用来确定系统边界，其中只包含一个唯一的加工（即待开发的系统）、外部实体以及外部实体与系统之间的输入输出数据流。题目要求填充的正是外部实体。从题子说明 1)没有明确说明由巴士到车库后由谁提供待维修问题，图 1-1 中的 E1，考察说明中 3)中最后一句说明“巴士司机可查看已维修机械问题”可以看出，从系统到巴上司机有输出数据流“已维修机械问题”，可知 E1 为巴士司机。从 2)中“机械师根据维修记录文件中的待维修机械问题，完成对巴士的维修，登记维修情况”再看说明 4)中机械师提供维修工时，可以看出，从 E2 到系统有输入数据流“维修工时”、输出数据流 “待维修机械问题”，可知 E2 为机械师，还将维修总结发送给主管，即系统到 E4 有输出数据流“维系总结”，可知 E4 为主管。从说明 5)将维修工时和所用部件成本详细信息给会计，从系统到 E3 有输出数据流“维修工时和所用部件成本详细信息”，可知 E3 为会计。说明 3) 中将所用部件清单发送给库存管理系统以对部件使用情况进行监控，及系统到 E5 有输出数据流“所用部件清单”，可知 E5 为库存管理系统。【问题 2】使用说明中的词语，给出图 1-2 中的数据存储 D1~D4 的名称。【参考答案】 D1：巴士列表文件 D2：维修记录文件 D3：部件清单 D4：人事档案【试题分析】本问题考査 0 层数据流阁中的数据存储。系统中的主要功能与图 1-2 中的处理一一对应，1) 对应处理“记录巴士 ID 和维修问题”，将巴士 ID 记录在巴士列表文件中，可知 D1 为巴士列表文件。说明 2)对应处理“确定所需部件”，将维修所需部件在部件淸单中进行标记，所以

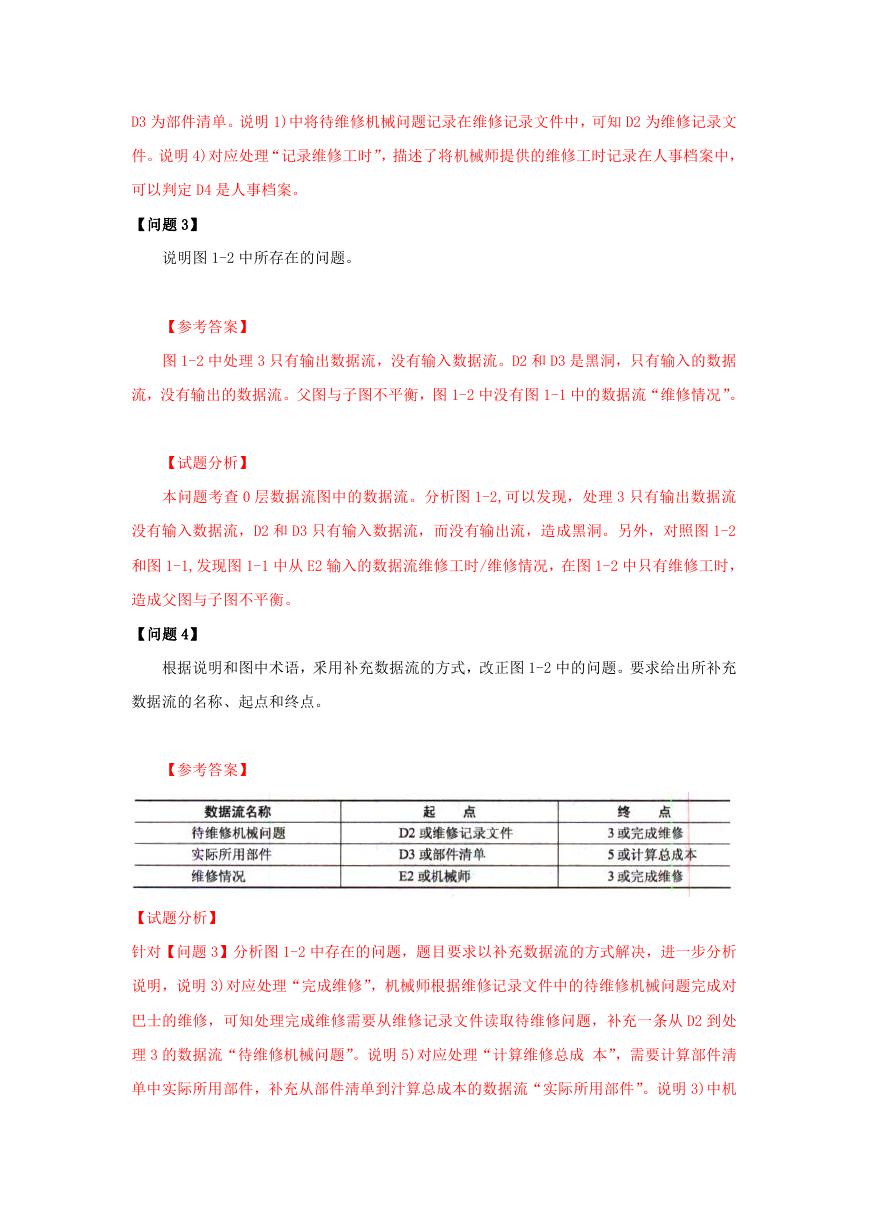

D3 为部件清单。说明 1)中将待维修机械问题记录在维修记录文件中，可知 D2 为维修记录文件。说明 4)对应处理“记录维修工时”，描述了将机械师提供的维修工时记录在人事档案中，可以判定 D4 是人事档案。【问题 3】说明图 1-2 中所存在的问题。【参考答案】图 1-2 中处理 3 只有输出数据流，没有输入数据流。D2 和 D3 是黑洞，只有输入的数据流，没有输出的数据流。父图与子图不平衡，图 1-2 中没有图 1-1 中的数据流“维修情况”。【试题分析】本问题考查 0 层数据流图中的数据流。分析图 1-2,可以发现，处理 3 只有输出数据流没有输入数据流，D2 和 D3 只有输入数据流，而没有输出流，造成黑洞。另外，对照图 1-2 和图 1-1,发现图 1-1 中从 E2 输入的数据流维修工时/维修情况，在图 1-2 中只有维修工时，造成父图与子图不平衡。【问题 4】根据说明和图中术语，釆用补充数据流的方式，改正图 1-2 中的问题。要求给出所补充数据流的名称、起点和终点。【参考答案】【试题分析】针对【问题 3】分析图 1-2 中存在的问题，题目要求以补充数据流的方式解决，进一步分析说明，说明 3)对应处理“完成维修”，机械师根据维修记录文件中的待维修机械问题完成对巴士的维修，可知处理完成维修需要从维修记录文件读取待维修问题，补充一条从 D2 到处理 3 的数据流“待维修机械问题”。说明 5)对应处理“计算维修总成本”，需要计算部件淸单中实际所用部件，补充从部件淸单到汁算总成本的数据流“实际所用部件”。说明 3)中机

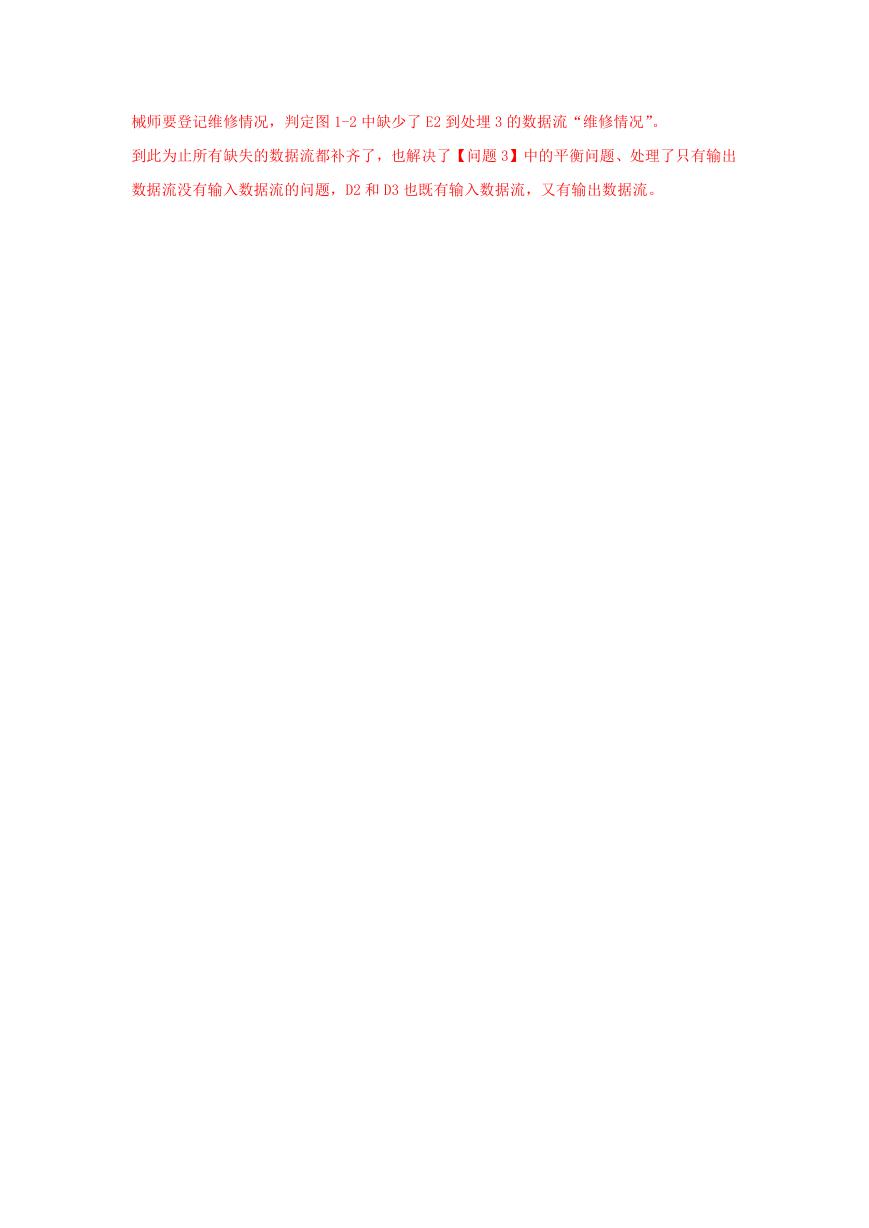

械师要登记维修情况，判定图 1-2 中缺少了 E2 到处埋 3 的数据流“维修情况”。到此为止所有缺失的数据流都补齐了，也解决了【问题 3】中的平衡问题、处理了只有输出数据流没有输入数据流的问题，D2 和 D3 也既有输入数据流，又有输出数据流。

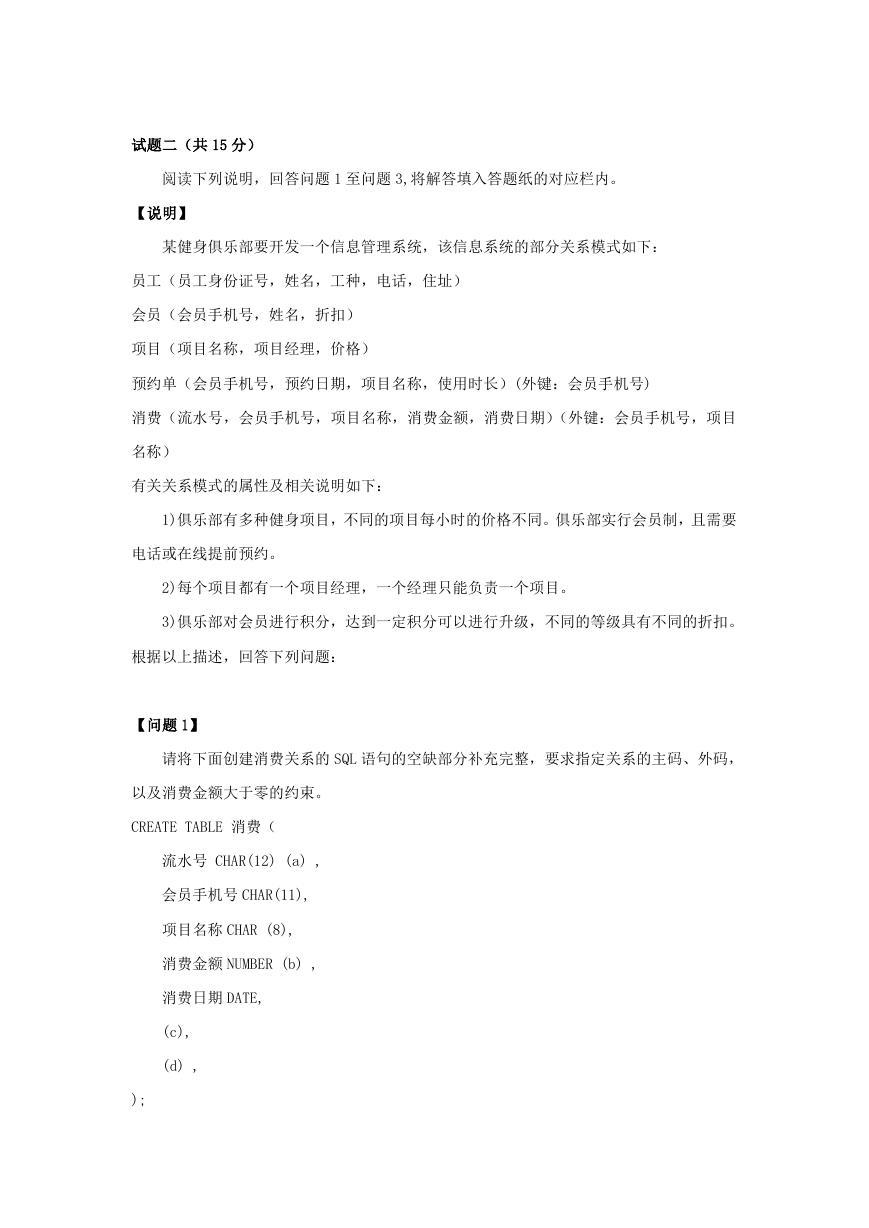

试题二（共 15 分）阅读下列说明，回答问题 1 至问题 3,将解答填入答题纸的对应栏内。【说明】某健身俱乐部要开发一个信息管理系统，该信息系统的部分关系模式如下：员工（员工身份证号，姓名，工种，电话，住址）会员（会员手机号，姓名，折扣）项目（项目名称，项目经理，价格）预约单（会员手机号，预约日期，项目名称，使用时长）(外键：会员手机号) 消费（流水号，会员手机号，项目名称，消费金额，消费日期）（外键：会员手机号，项目名称）有关关系模式的属性及相关说明如下： 1)俱乐部有多种健身项目，不同的项目每小时的价格不同。俱乐部实行会员制，且需要电话或在线提前预约。 2)每个项目都有一个项目经理，一个经理只能负责一个项目。 3)俱乐部对会员进行积分，达到一定积分可以进行升级，不同的等级具有不同的折扣。根据以上描述，回答下列问题：【问题 1】请将下面创建消费关系的 SQL 语句的空缺部分补充完整，要求指定关系的主码、外码，以及消费金额大于零的约束。 CREATE TABLE 消费（流水号 CHAR(12) (a) , 会员手机号 CHAR(11), 项目名称 CHAR (8), 消费金额 NUMBER (b) , 消费日期 DATE, (c), (d) , );

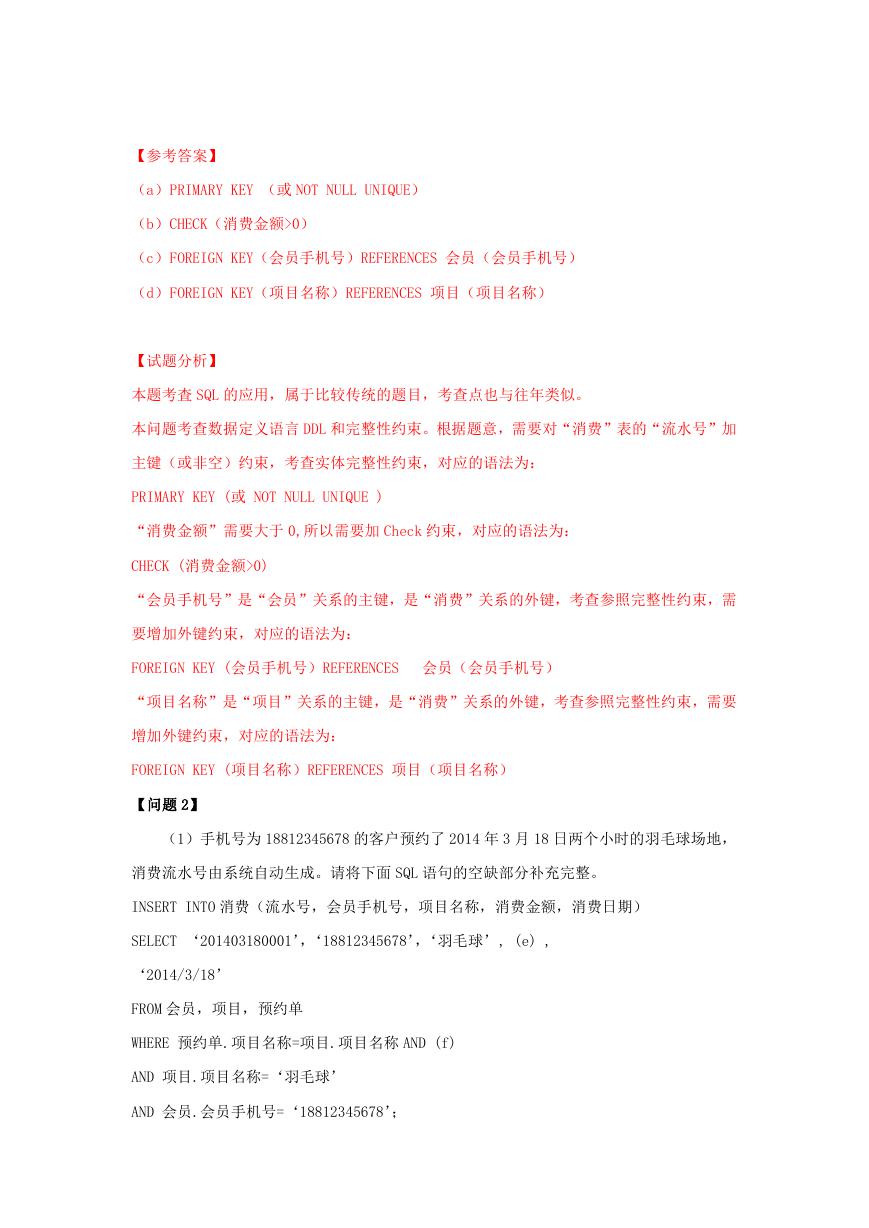

【参考答案】（a）PRIMARY KEY （或 NOT NULL UNIQUE）（b）CHECK（消费金额>0）（c）FOREIGN KEY（会员手机号）REFERENCES 会员（会员手机号）（d）FOREIGN KEY（项目名称）REFERENCES 项目（项目名称）【试题分析】本题考査 SQL 的应用，属于比较传统的题目，考查点也与往年类似。本问题考查数据定义语言 DDL 和完整性约束。根据题意，需要对“消费”表的“流水号”加主键（或非空）约束，考查实体完整性约束，对应的语法为： PRIMARY KEY (或 NOT NULL UNIQUE ) “消费金额”需要大于 0,所以需要加 Check 约束，对应的语法为： CHECK (消费金额>0) “会员手机号”是“会员”关系的主键，是“消费”关系的外键，考查参照完整性约束，需要增加外键约束，对应的语法为： FOREIGN KEY (会员手机号）REFERENCES 会员（会员手机号） “项目名称”是“项目”关系的主键，是“消费”关系的外键，考查参照完整性约束，需要增加外键约束，对应的语法为： FOREIGN KEY (项目名称）REFERENCES 项目（项目名称）【问题 2】（1）手机号为 18812345678 的客户预约了 2014 年 3 月 18 日两个小时的羽毛球场地，消费流水号由系统自动生成。请将下面 SQL 语句的空缺部分补充完整。 INSERT INTO 消费（流水号，会员手机号，项目名称，消费金额，消费日期） SELECT ‘201403180001’，‘18812345678’，‘羽毛球’, (e) , ‘2014/3/18’ FROM 会员，项目，预约单 WHERE 预约单.项目名称=项目.项目名称 AND (f) AND 项目.项目名称=‘羽毛球’ AND 会员.会员手机号=‘18812345678’；

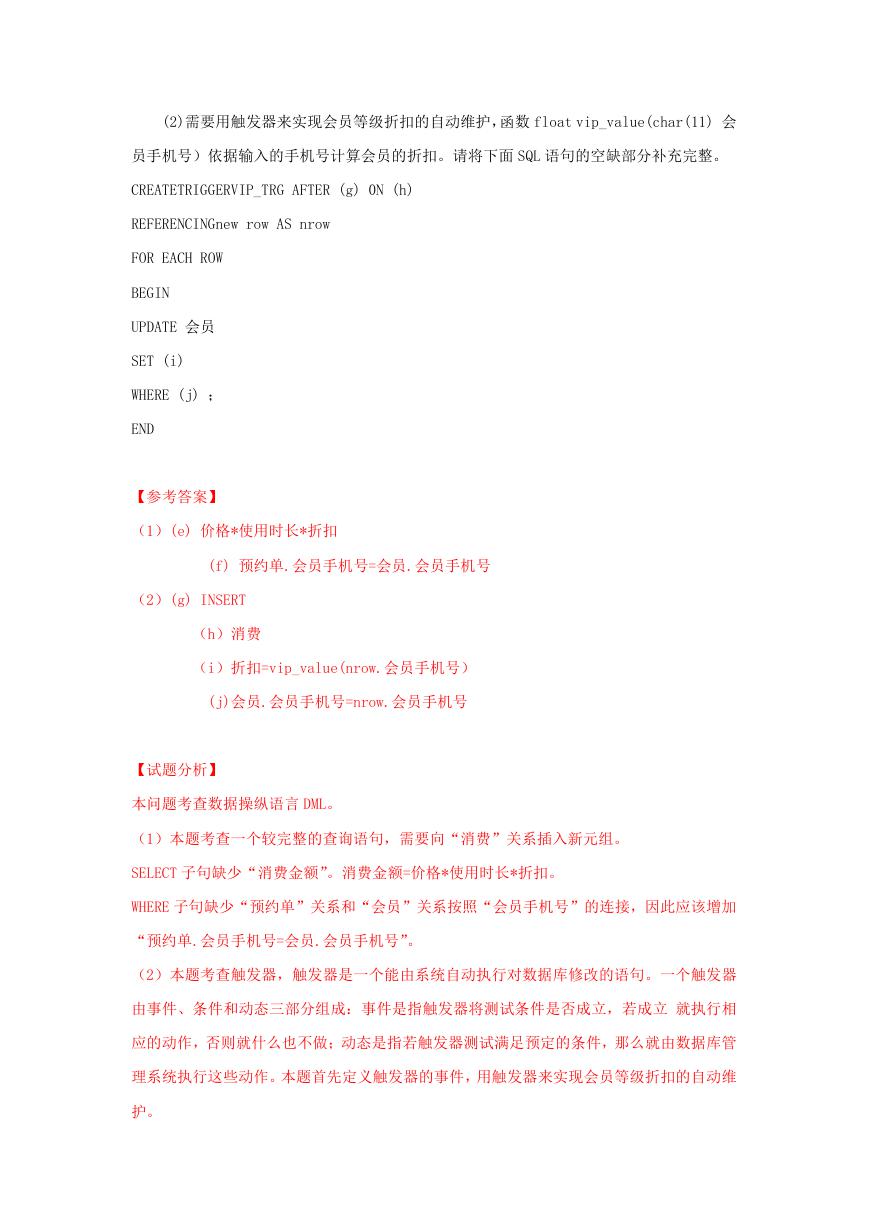

(2)需要用触发器来实现会员等级折扣的自动维护，函数 float vip_value(char(11) 会员手机号）依据输入的手机号计算会员的折扣。请将下面 SQL 语句的空缺部分补充完整。 CREATETRIGGERVIP_TRG AFTER (g) 0N (h) REFERENCINGnew row AS nrow FOR EACH ROW BEGIN UPDATE 会员 SET (i) WHERE (j) ； END 【参考答案】（1）(e) 价格*使用时长*折扣 (f) 预约单.会员手机号=会员.会员手机号（2）(g) INSERT （h）消费（i）折扣=vip_value(nrow.会员手机号） (j)会员.会员手机号=nrow.会员手机号【试题分析】本问题考查数据操纵语言 DML。（1）本题考查一个较完整的查询语句，需要向“消费”关系插入新元组。 SELECT 子句缺少“消费金额”。消费金额=价格*使用时长*折扣。 WHERE 子句缺少“预约单”关系和“会员”关系按照“会员手机号”的连接，因此应该增加 “预约单.会员手机号=会员.会员手机号”。（2）本题考查触发器，触发器是一个能由系统自动执行对数据库修改的语句。一个触发器由事件、条件和动态三部分组成：事件是指触发器将测试条件是否成立，若成立就执行相应的动作，否则就什么也不做；动态是指若触发器测试满足预定的条件，那么就由数据库管理系统执行这些动作。本题首先定义触发器的事件，用触发器来实现会员等级折扣的自动维护。
