Orange pi PC(H3)移植 linux 总结一、编译前的准备 By BobLiang/QQ：106030169 on 2017-5-11 1) 安装 VMware Workstation 2) 安装 32 位 Ubuntu1604 3) 安装 VMTools 4) 安装特定版本的两种交叉编译器 arm-linux-gnueabi 和 arm-linux-gnueabihf,记住不能使用版本： arm-linux-gnueabihf-gcc-5 (Ubuntu/Linaro 5.4.0-6ubuntu1~16.04.4) 5.4.0 20160609 参考小撸的博客：https://0w0.pw/Mainline_U-Boot.html 新手都喜欢用最新版本的软件，如果已经了这个 5.4.0 版本改怎么办？那就先看 apt-cache 有哪些版本，然后在指定安装非 5.4.0 版本命令: apt-cache showpkg gcc-arm-linux-gnueabihf 安装指定版本的编译器（以下指定安装 4.8.2 版本，根据本地 apt-cache 选择不同版本来安装）命令：apt-get install gcc-arm-linux-gnueabihf=4:4.8.2-1 另外，这个交叉编译器 gcc-arm-linux-gnueabi 也不能用 5.4.0 命令：apt-get install gcc-arm-linux-gnueabi=4:4.7.2-1 不知道什么原因，交叉编译有时候会自动升级到最新版本。 5) 安装 jdk，安装过程网上很多，下面是使用的版本二、获取内核源码 git clone https://github.com/orangepi-xunlong/orangepi_h3_linux.git 这个是最新的内核源码，包含两个内核在里面，当然 u-boot 也在里面了。

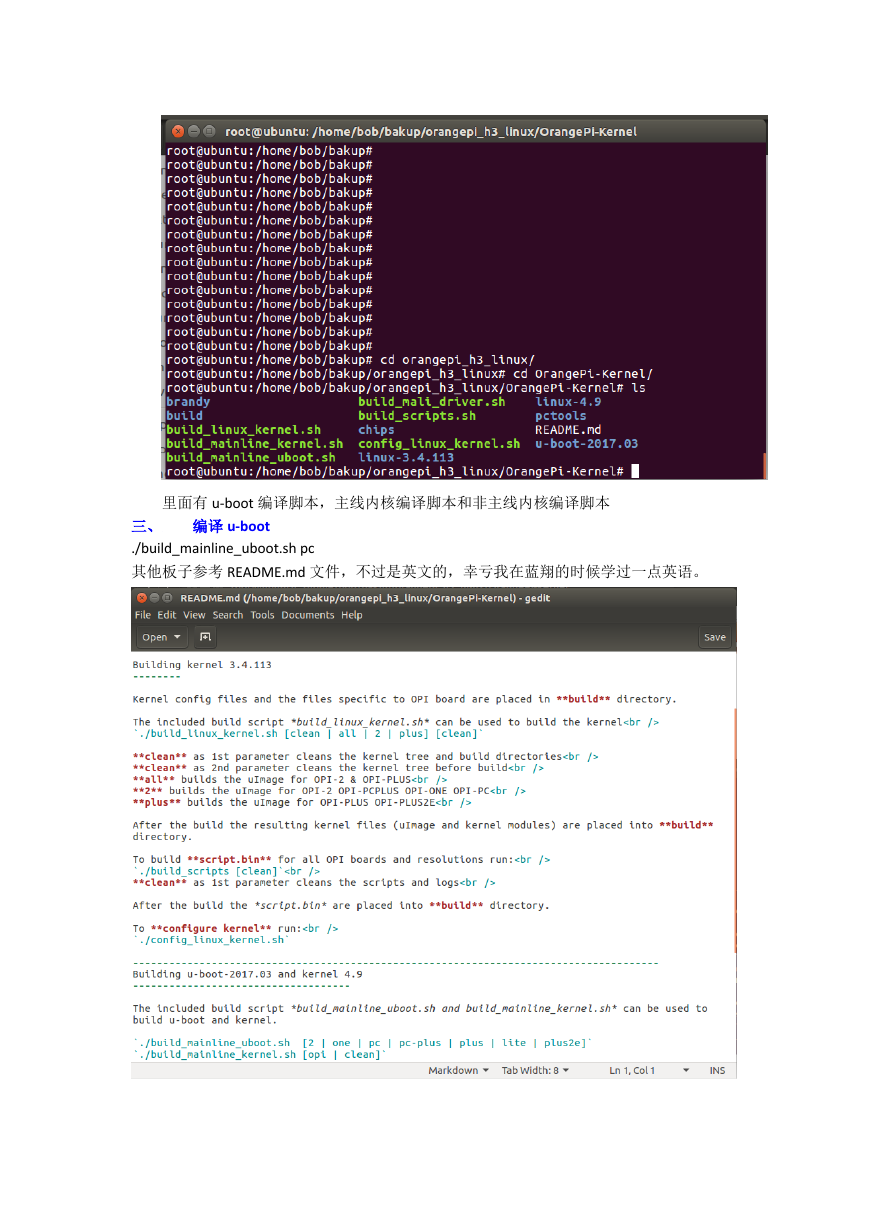

里面有 u-boot 编译脚本，主线内核编译脚本和非主线内核编译脚本三、编译 u-boot ./build_mainline_uboot.sh pc 其他板子参考 README.md 文件，不过是英文的，幸亏我在蓝翔的时候学过一点英语。

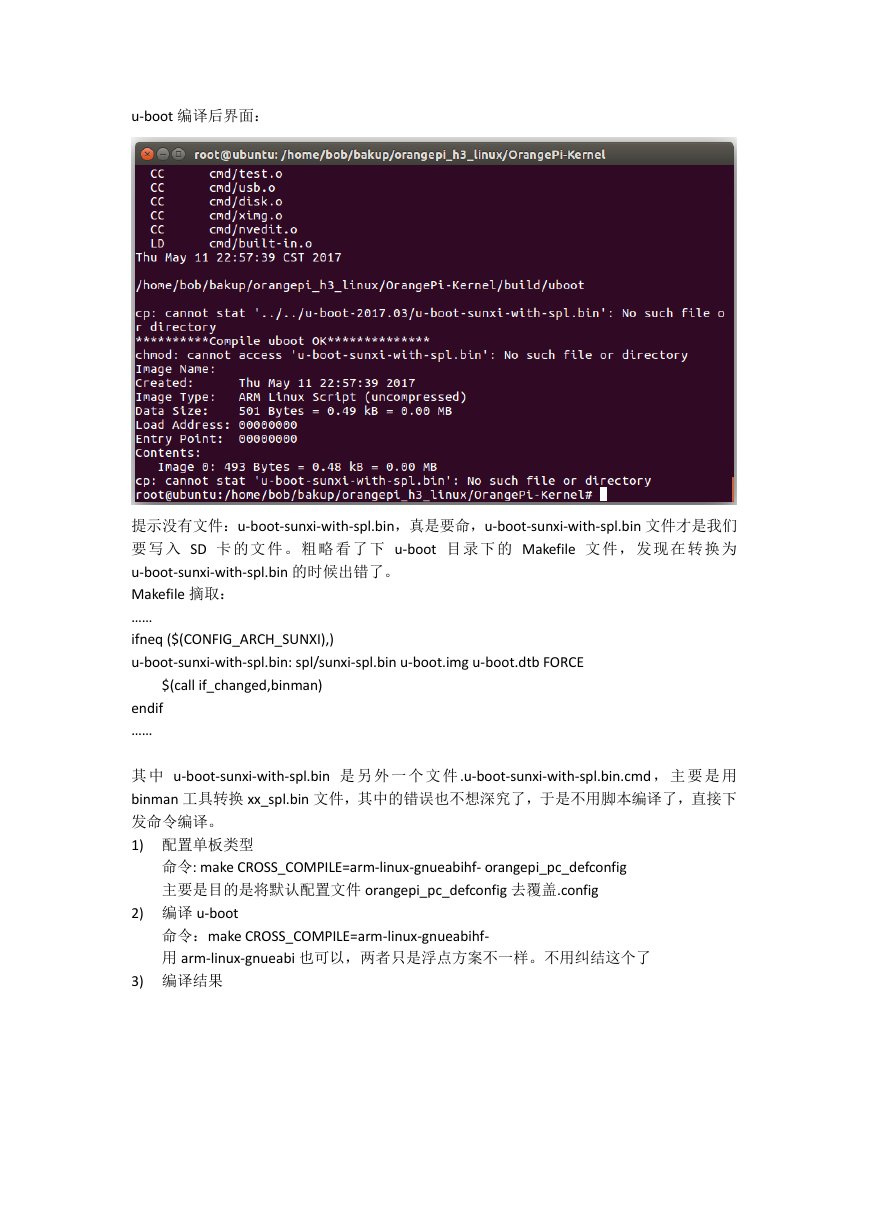

u-boot 编译后界面：提示没有文件：u-boot-sunxi-with-spl.bin，真是要命，u-boot-sunxi-with-spl.bin 文件才是我们要写入 SD 卡的文件。粗略看了下 u-boot 目录下的 Makefile 文件，发现在转换为 u-boot-sunxi-with-spl.bin 的时候出错了。 Makefile 摘取： …… ifneq ($(CONFIG_ARCH_SUNXI),) u-boot-sunxi-with-spl.bin: spl/sunxi-spl.bin u-boot.img u-boot.dtb FORCE endif …… 其中 u-boot-sunxi-with-spl.bin 是另外一个文件 .u-boot-sunxi-with-spl.bin.cmd ，主要是用 binman 工具转换 xx_spl.bin 文件，其中的错误也不想深究了，于是不用脚本编译了，直接下发命令编译。 1) 配置单板类型 $(call if_changed,binman) 命令: make CROSS_COMPILE=arm-linux-gnueabihf- orangepi_pc_defconfig 主要是目的是将默认配置文件 orangepi_pc_defconfig 去覆盖.config 2) 编译 u-boot 命令：make CROSS_COMPILE=arm-linux-gnueabihf- 用 arm-linux-gnueabi 也可以，两者只是浮点方案不一样。不用纠结这个了 3) 编译结果

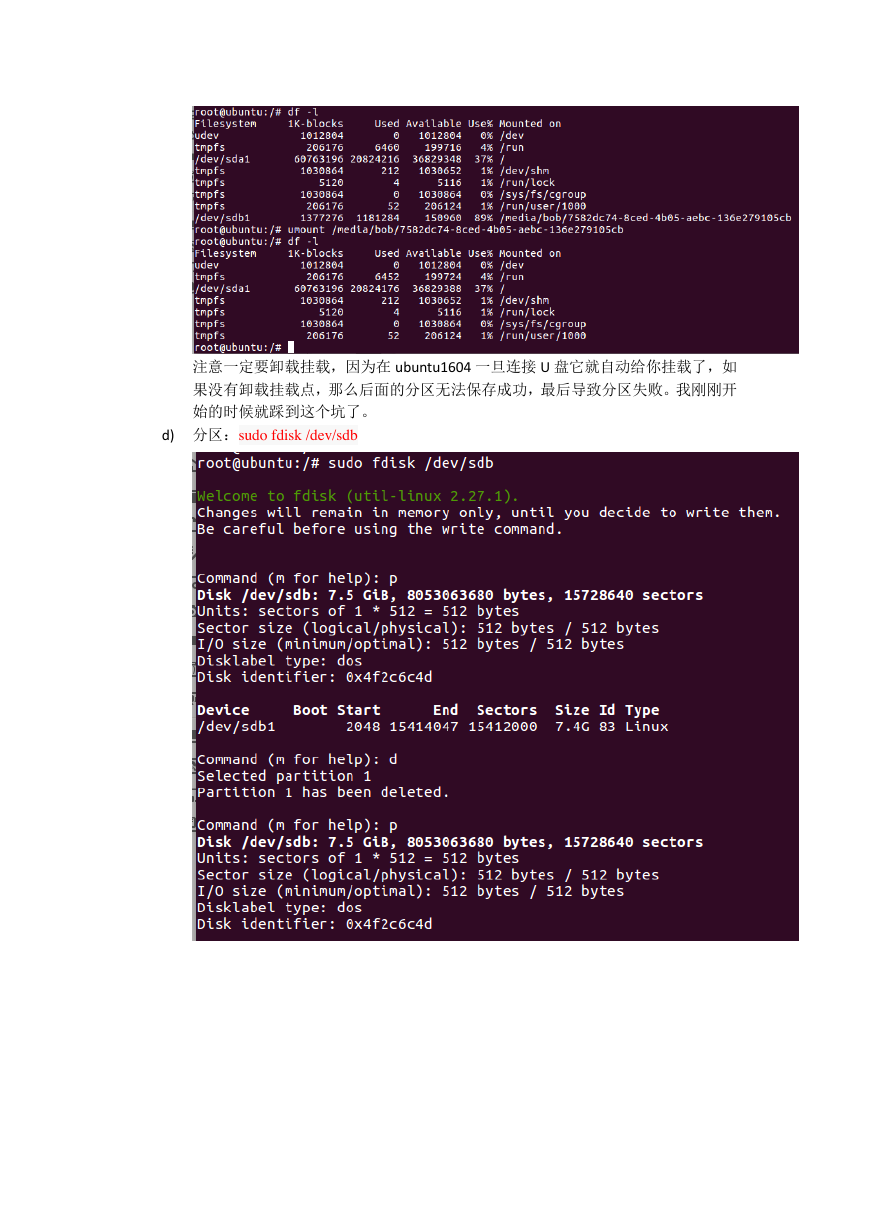

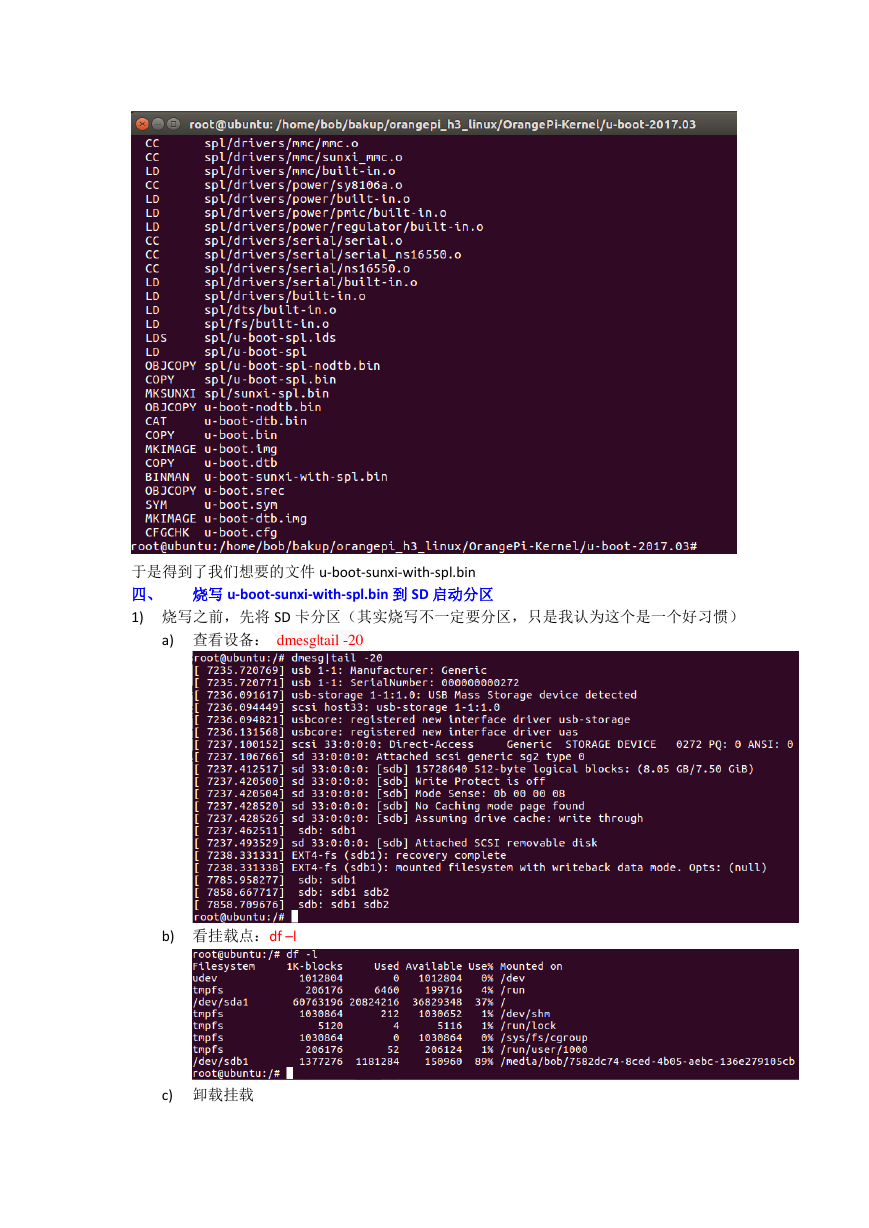

于是得到了我们想要的文件 u-boot-sunxi-with-spl.bin 四、烧写 u-boot-sunxi-with-spl.bin 到 SD 启动分区 1) 烧写之前，先将 SD 卡分区（其实烧写不一定要分区，只是我认为这个是一个好习惯） a) 查看设备： dmesg|tail -20 b) 看挂载点：df –l c) 卸载挂载

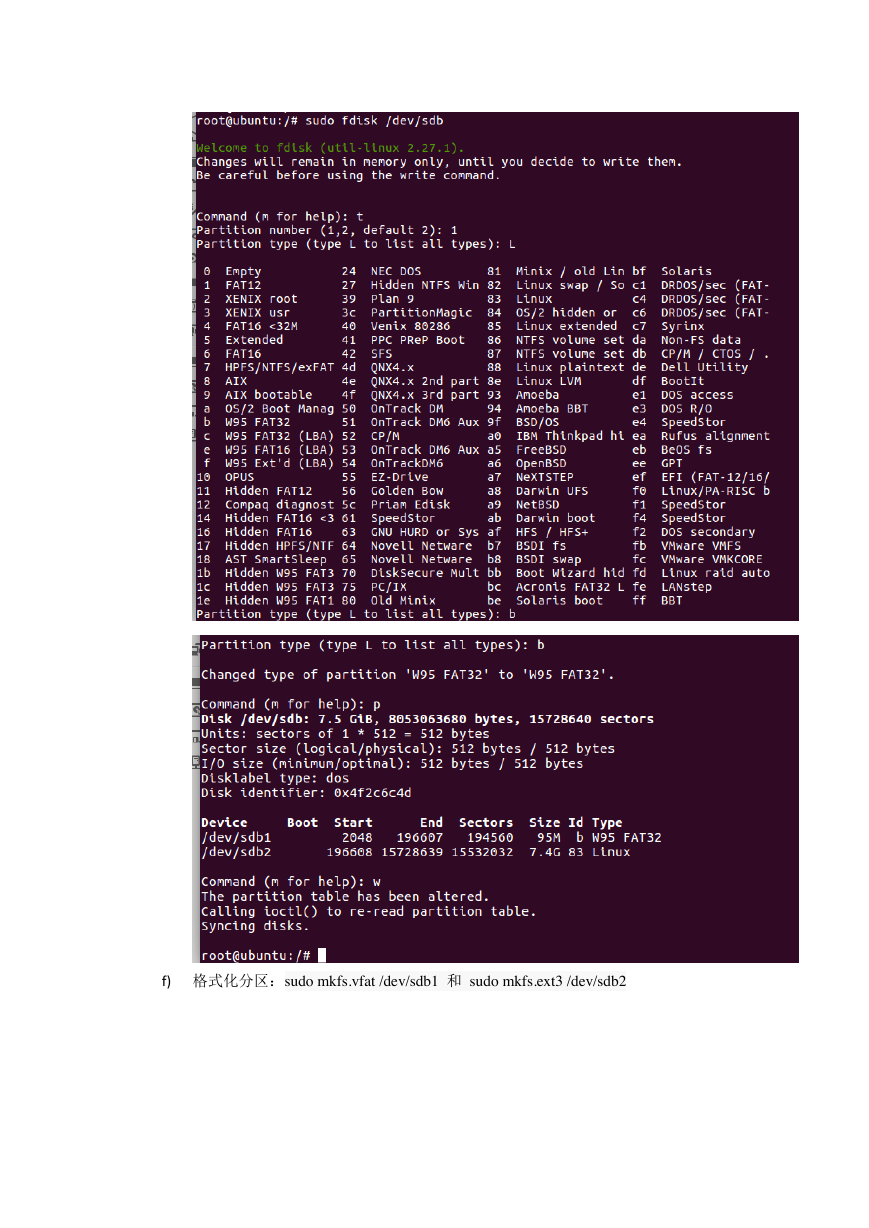

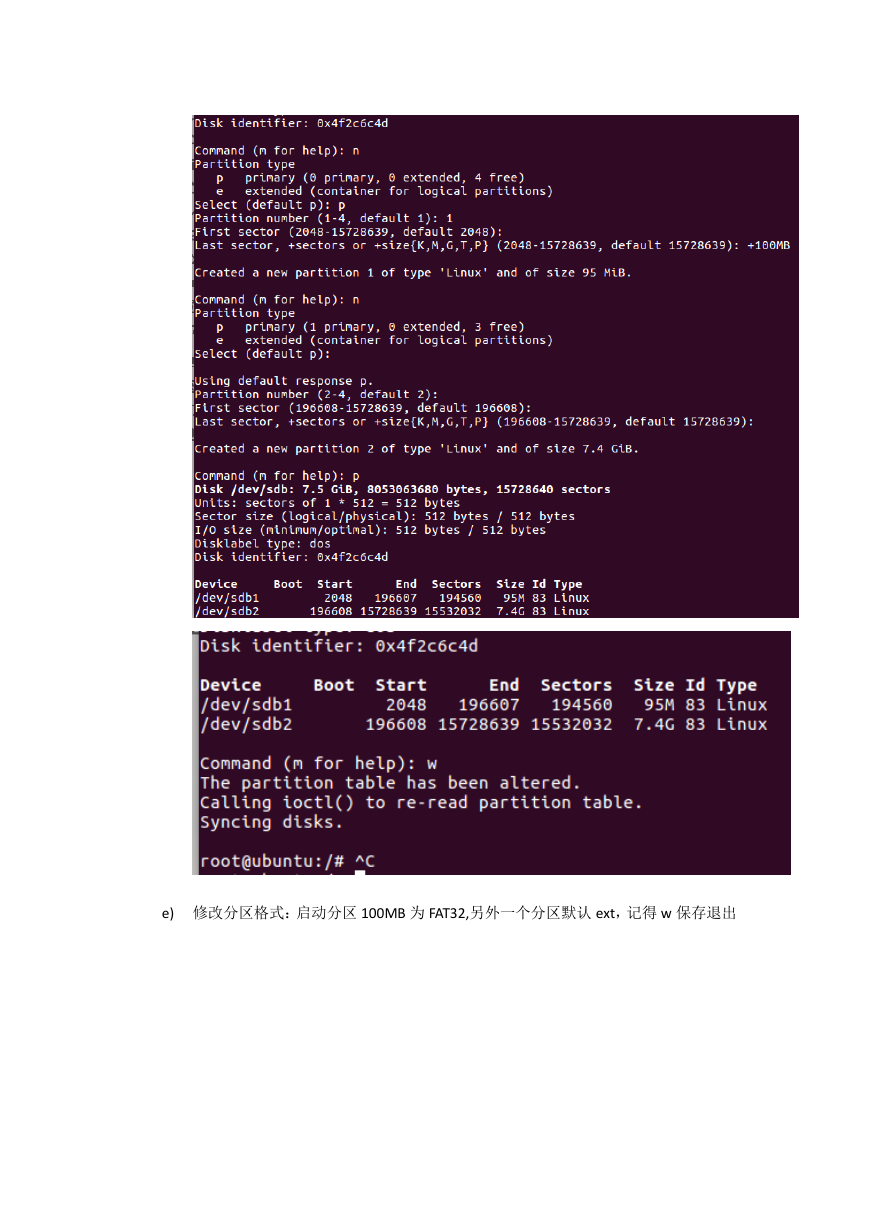

注意一定要卸载挂载，因为在 ubuntu1604 一旦连接 U 盘它就自动给你挂载了，如果没有卸载挂载点，那么后面的分区无法保存成功，最后导致分区失败。我刚刚开始的时候就踩到这个坑了。 d) 分区：sudo fdisk /dev/sdb

e) 修改分区格式：启动分区 100MB 为 FAT32,另外一个分区默认 ext，记得 w 保存退出

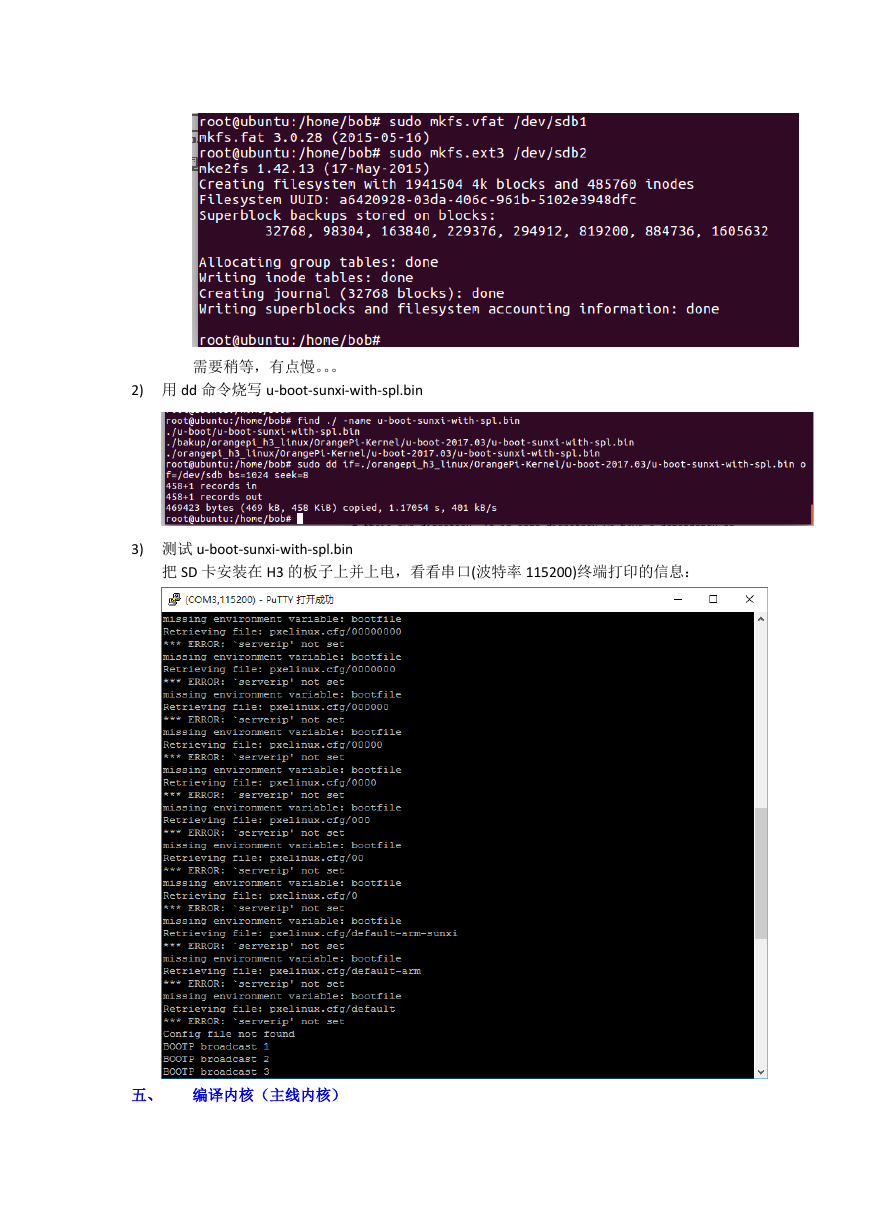

f) 格式化分区：sudo mkfs.vfat /dev/sdb1 和 sudo mkfs.ext3 /dev/sdb2

需要稍等，有点慢。。。 2) 用 dd 命令烧写 u-boot-sunxi-with-spl.bin 3) 测试 u-boot-sunxi-with-spl.bin 把 SD 卡安装在 H3 的板子上并上电，看看串口(波特率 115200)终端打印的信息：五、编译内核（主线内核）
