NX-200 操作手册 24 针窄行通用打印机 STAR MICRONICS CO.,LTD.

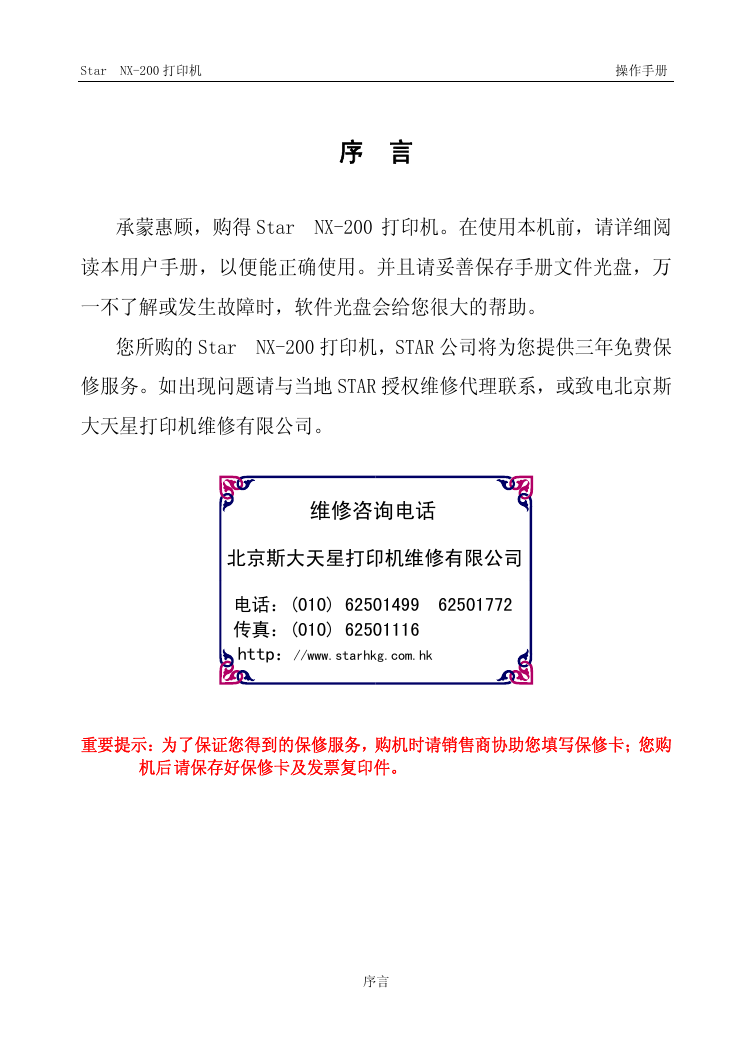

Star NX-200 打印机操作手册序言承蒙惠顾，购得 Star NX-200 打印机。在使用本机前，请详细阅读本用户手册，以便能正确使用。并且请妥善保存手册文件光盘，万一不了解或发生故障时，软件光盘会给您很大的帮助。您所购的 Star NX-200 打印机，STAR 公司将为您提供三年免费保修服务。如出现问题请与当地 STAR 授权维修代理联系，或致电北京斯大天星打印机维修有限公司。维修咨询电话北京斯大天星打印机维修有限公司电话：(010) 62501499 62501772 传真：(010) 62501116 http：//www.starhkg.com.hk 重要提示：为了保证您得到的保修服务，购机时请销售商协助您填写保修卡；您购机后请保存好保修卡及发票复印件。序言

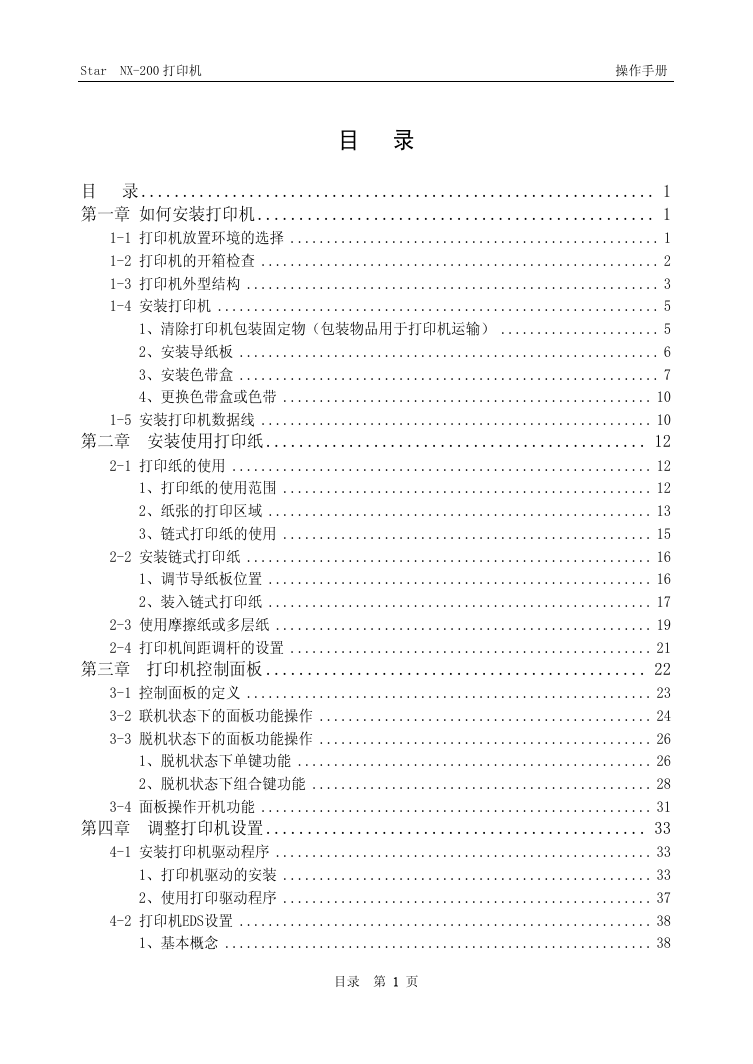

Star NX-200 打印机操作手册目录目录 .............................................................. 1 第一章如何安装打印机 ................................................ 1 1-1 打印机放置环境的选择 ................................................... 1 1-2 打印机的开箱检查 ....................................................... 2 1-3 打印机外型结构 ......................................................... 3 1-4 安装打印机 ............................................................. 5 1、清除打印机包装固定物（包装物品用于打印机运输） ...................... 5 2、安装导纸板 .......................................................... 6 3、安装色带盒 .......................................................... 7 4、更换色带盒或色带 ................................................... 10 1-5 安装打印机数据线 ...................................................... 10 第二章安装使用打印纸 .............................................. 12 2-1 打印纸的使用 .......................................................... 12 1、打印纸的使用范围 ................................................... 12 2、纸张的打印区域 ..................................................... 13 3、链式打印纸的使用 ................................................... 15 2-2 安装链式打印纸 ........................................................ 16 1、调节导纸板位置 ..................................................... 16 2、装入链式打印纸 ..................................................... 17 2-3 使用摩擦纸或多层纸 .................................................... 19 2-4 打印机间距调杆的设置 .................................................. 21 第三章打印机控制面板 .............................................. 22 3-1 控制面板的定义 ........................................................ 23 3-2 联机状态下的面板功能操作 .............................................. 24 3-3 脱机状态下的面板功能操作 .............................................. 26 1、脱机状态下单键功能 ................................................. 26 2、脱机状态下组合键功能 ............................................... 28 3-4 面板操作开机功能 ...................................................... 31 第四章调整打印机设置 .............................................. 33 4-1 安装打印机驱动程序 .................................................... 33 1、打印机驱动的安装 ................................................... 33 2、使用打印驱动程序 ................................................... 37 4-2 打印机EDS设置 ......................................................... 38 1、基本概念 ........................................................... 38 目录第 1 页

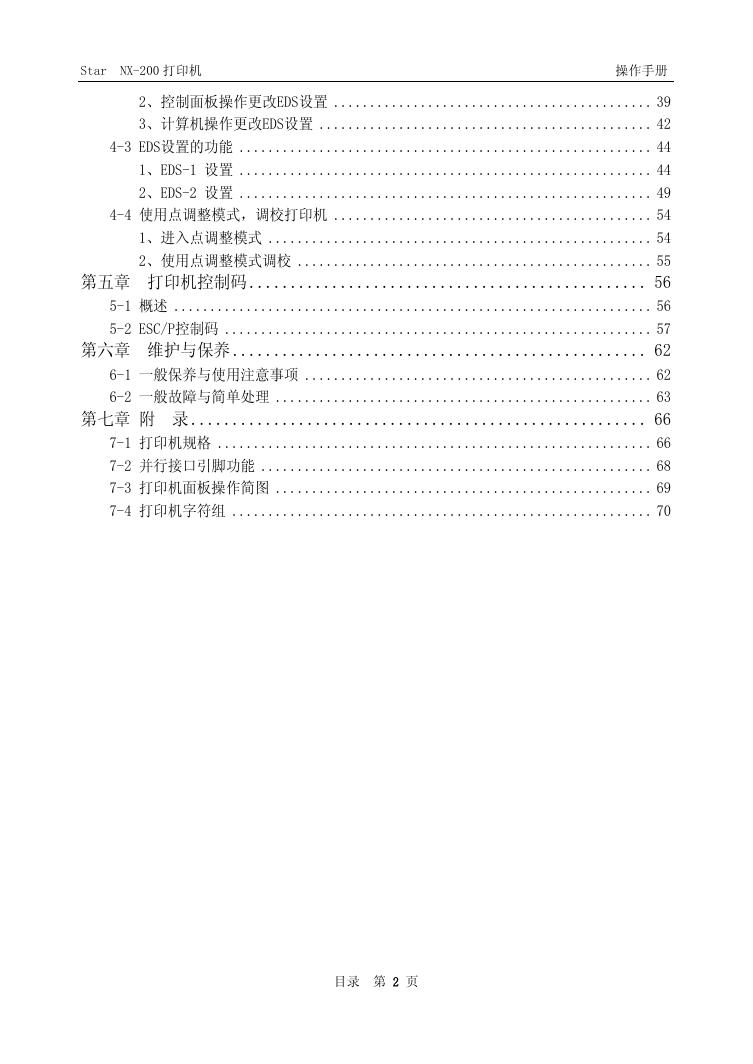

Star NX-200 打印机操作手册 2、控制面板操作更改EDS设置 ............................................ 39 3、计算机操作更改EDS设置 .............................................. 42 4-3 EDS设置的功能 ......................................................... 44 1、EDS-1 设置 ......................................................... 44 2、EDS-2 设置 ......................................................... 49 4-4 使用点调整模式，调校打印机 ............................................ 54 1、进入点调整模式 ..................................................... 54 2、使用点调整模式调校 ................................................. 55 第五章打印机控制码 ................................................ 56 5-1 概述 .................................................................. 56 5-2 ESC/P控制码 ........................................................... 57 第六章维护与保养 .................................................. 62 6-1 一般保养与使用注意事项 ................................................ 62 6-2 一般故障与简单处理 .................................................... 63 第七章附录 ....................................................... 66 7-1 打印机规格 ............................................................ 66 7-2 并行接口引脚功能 ...................................................... 68 7-3 打印机面板操作简图 .................................................... 69 7-4 打印机字符组 .......................................................... 70 目录第 2 页

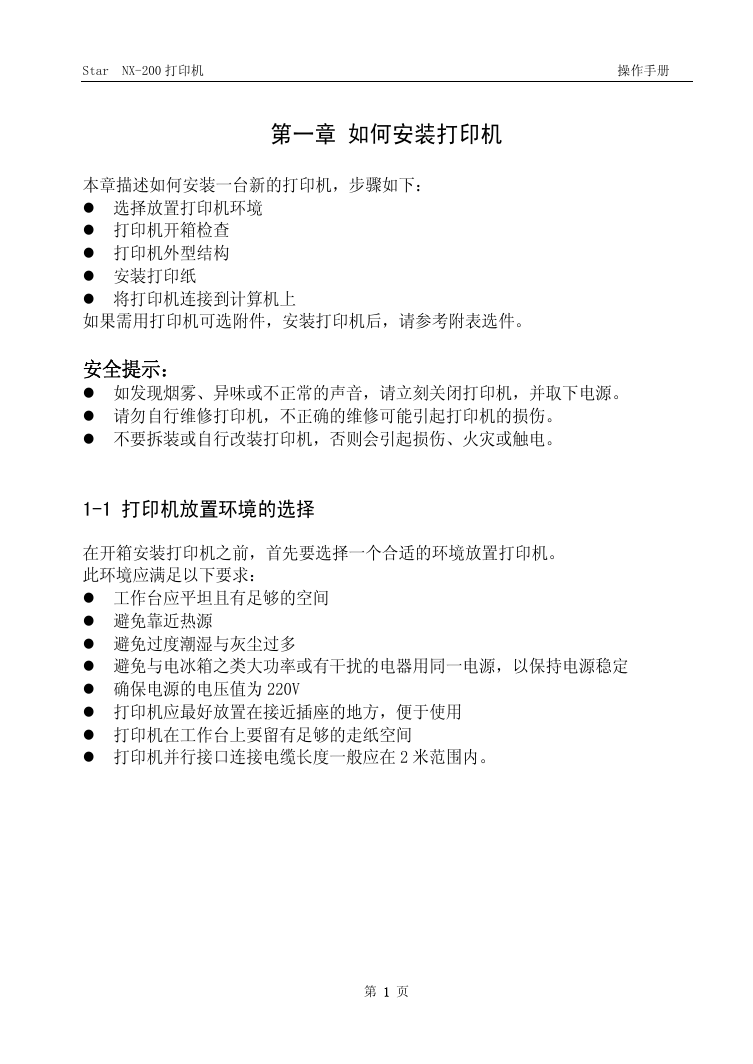

Star NX-200 打印机操作手册第一章如何安装打印机本章描述如何安装一台新的打印机，步骤如下：选择放置打印机环境打印机开箱检查打印机外型结构安装打印纸将打印机连接到计算机上如果需用打印机可选附件，安装打印机后，请参考附表选件。安全提示：如发现烟雾、异味或不正常的声音，请立刻关闭打印机，并取下电源。请勿自行维修打印机，不正确的维修可能引起打印机的损伤。不要拆装或自行改装打印机，否则会引起损伤、火灾或触电。 1-1 打印机放置环境的选择在开箱安装打印机之前，首先要选择一个合适的环境放置打印机。此环境应满足以下要求：工作台应平坦且有足够的空间避免靠近热源避免过度潮湿与灰尘过多避免与电冰箱之类大功率或有干扰的电器用同一电源，以保持电源稳定确保电源的电压值为 220V 打印机应最好放置在接近插座的地方，便于使用打印机在工作台上要留有足够的走纸空间打印机并行接口连接电缆长度一般应在 2 米范围内。第 1 页

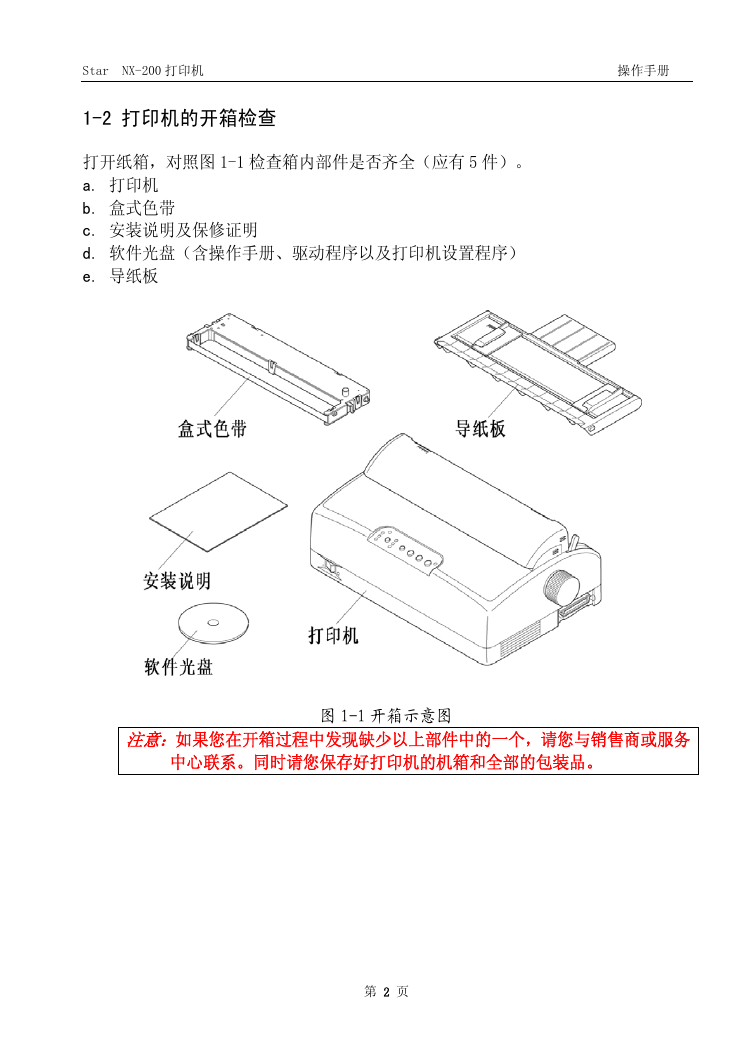

Star NX-200 打印机操作手册 1-2 打印机的开箱检查打开纸箱，对照图 1-1 检查箱内部件是否齐全（应有 5 件）。 a. 打印机 b. 盒式色带 c. 安装说明及保修证明 d. 软件光盘（含操作手册、驱动程序以及打印机设置程序） e. 导纸板图 1-1 开箱示意图注意：如果您在开箱过程中发现缺少以上部件中的一个，请您与销售商或服务中心联系。同时请您保存好打印机的机箱和全部的包装品。第 2 页

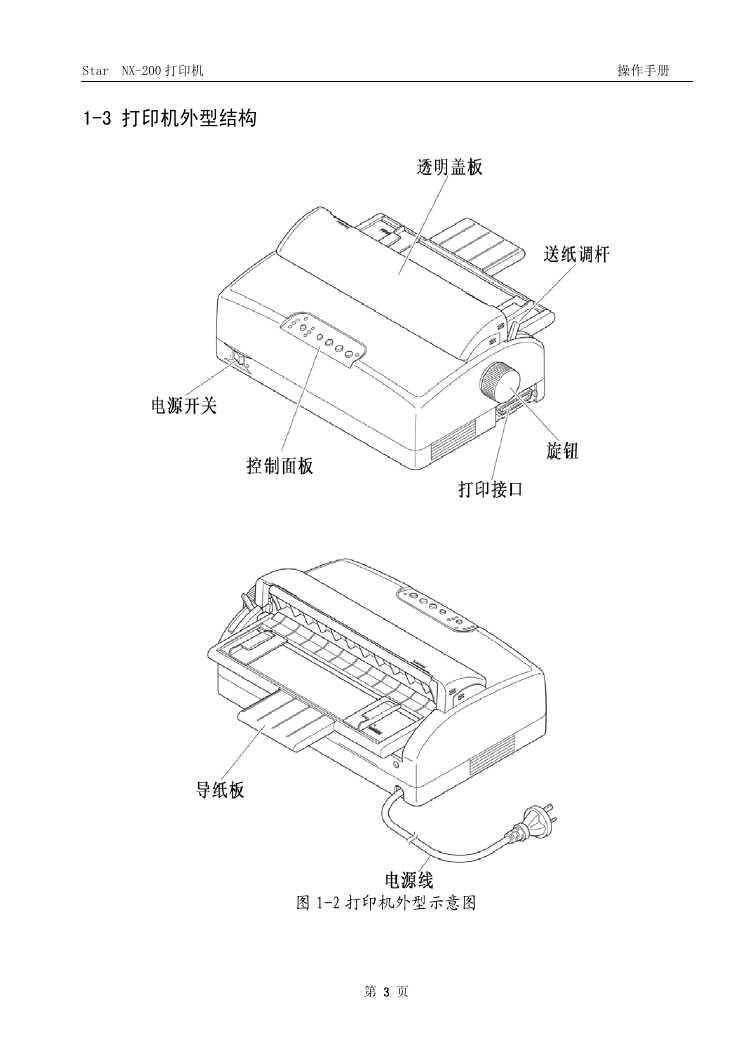

Star NX-200 打印机操作手册 1-3 打印机外型结构图 1-2 打印机外型示意图第 3 页

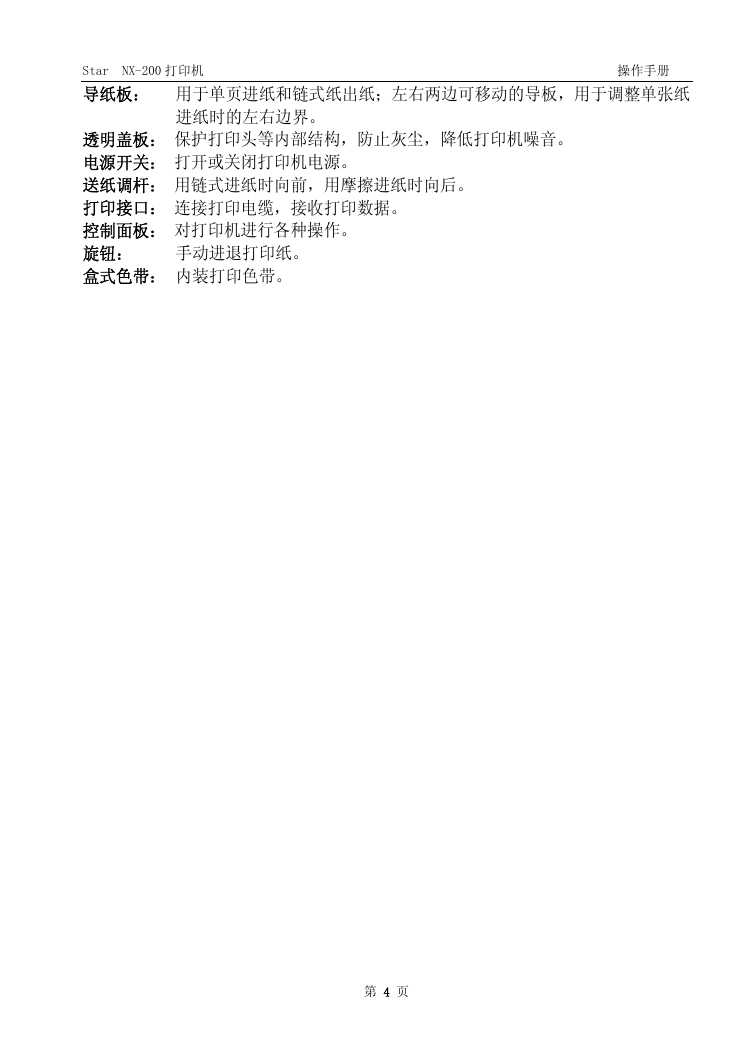

Star NX-200 打印机操作手册导纸板：用于单页进纸和链式纸出纸；左右两边可移动的导板，用于调整单张纸进纸时的左右边界。透明盖板：保护打印头等内部结构，防止灰尘，降低打印机噪音。电源开关：打开或关闭打印机电源。送纸调杆：用链式进纸时向前，用摩擦进纸时向后。打印接口：连接打印电缆，接收打印数据。控制面板：对打印机进行各种操作。旋钮：手动进退打印纸。盒式色带：内装打印色带。第 4 页
