2005 年江西理工大学机械设计基础考研真题 B 卷
一、填空题∶(20 分)
二、单项选择题∶(15 分)
1、判断一个平面连杆机构是否具有良好的传力性能,可以__
2、凸轮机构中,从动件的运动规律取决于。
3、斜齿圆柱齿轮的模数和压力角的标准值是规定在轮齿的___
A、端截面中
B、法截面中
C、轴截面中
4、运用反转法解决周转轮系传动比的计算问题时,下列公式中____是正确的
5、人在辩自行车时能够实现不蹬踏板的自由滑行,这是
A、凸轮
B、棘轮
C、槽轮

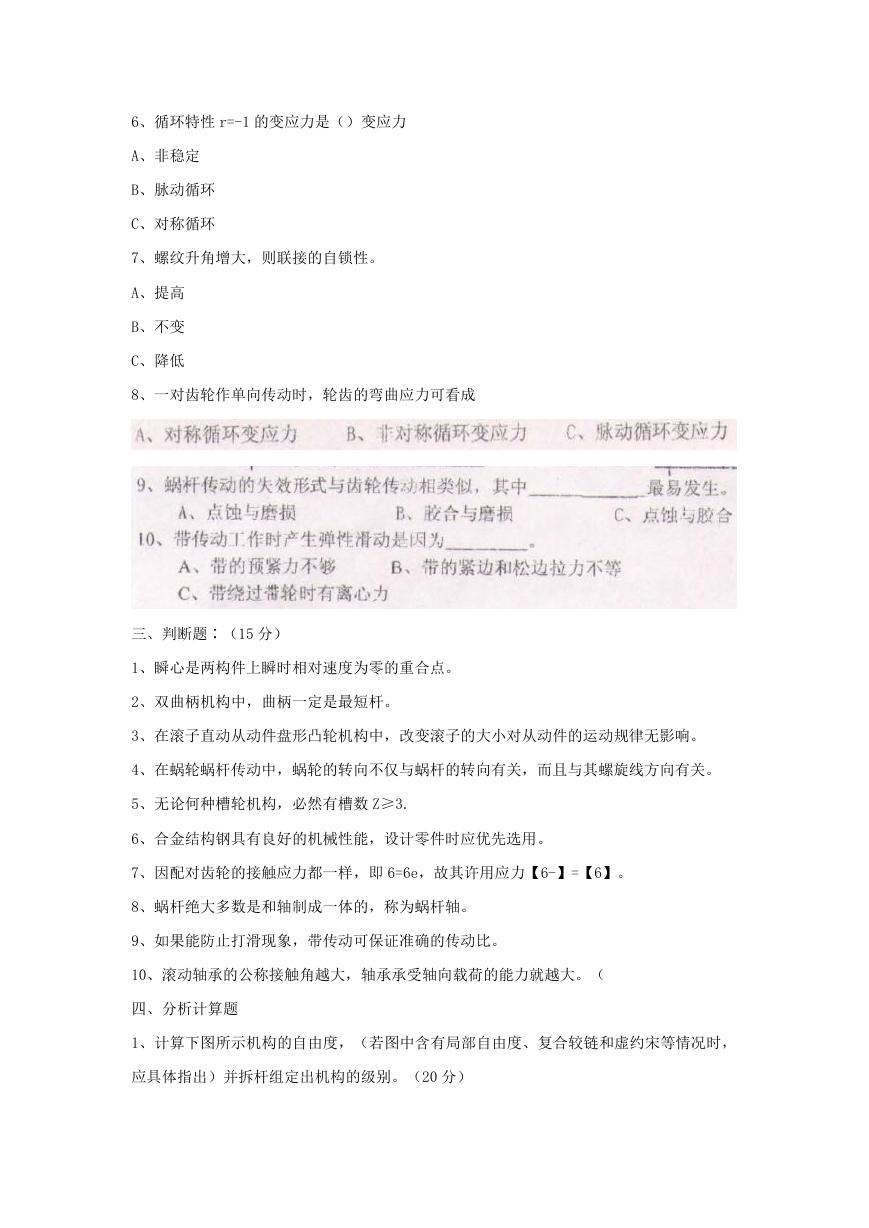

6、循环特性 r=-1 的变应力是()变应力
A、非稳定
B、脉动循环
C、对称循环
7、螺纹升角增大,则联接的自锁性。
A、提高
B、不变
C、降低
8、一对齿轮作单向传动时,轮齿的弯曲应力可看成
三、判断题∶(15 分)
1、瞬心是两构件上瞬时相对速度为零的重合点。
2、双曲柄机构中,曲柄一定是最短杆。
3、在滚子直动从动件盘形凸轮机构中,改变滚子的大小对从动件的运动规律无影响。
4、在蜗轮蜗杆传动中,蜗轮的转向不仅与蜗杆的转向有关,而且与其螺旋线方向有关。
5、无论何种槽轮机构,必然有槽数 Z≥3.
6、合金结构钢具有良好的机械性能,设计零件时应优先选用。
7、因配对齿轮的接触应力都一样,即 6=6e,故其许用应力【6-】=【6】。
8、蜗杆绝大多数是和轴制成一体的,称为蜗杆轴。
9、如果能防止打滑现象,带传动可保证准确的传动比。
10、滚动轴承的公称接触角越大,轴承承受轴向载荷的能力就越大。(
四、分析计算题
1、计算下图所示机构的自由度,(若图中含有局部自由度、复合较链和虚约宋等情况时,
应具体指出)并拆杆组定出机构的级别。(20 分)

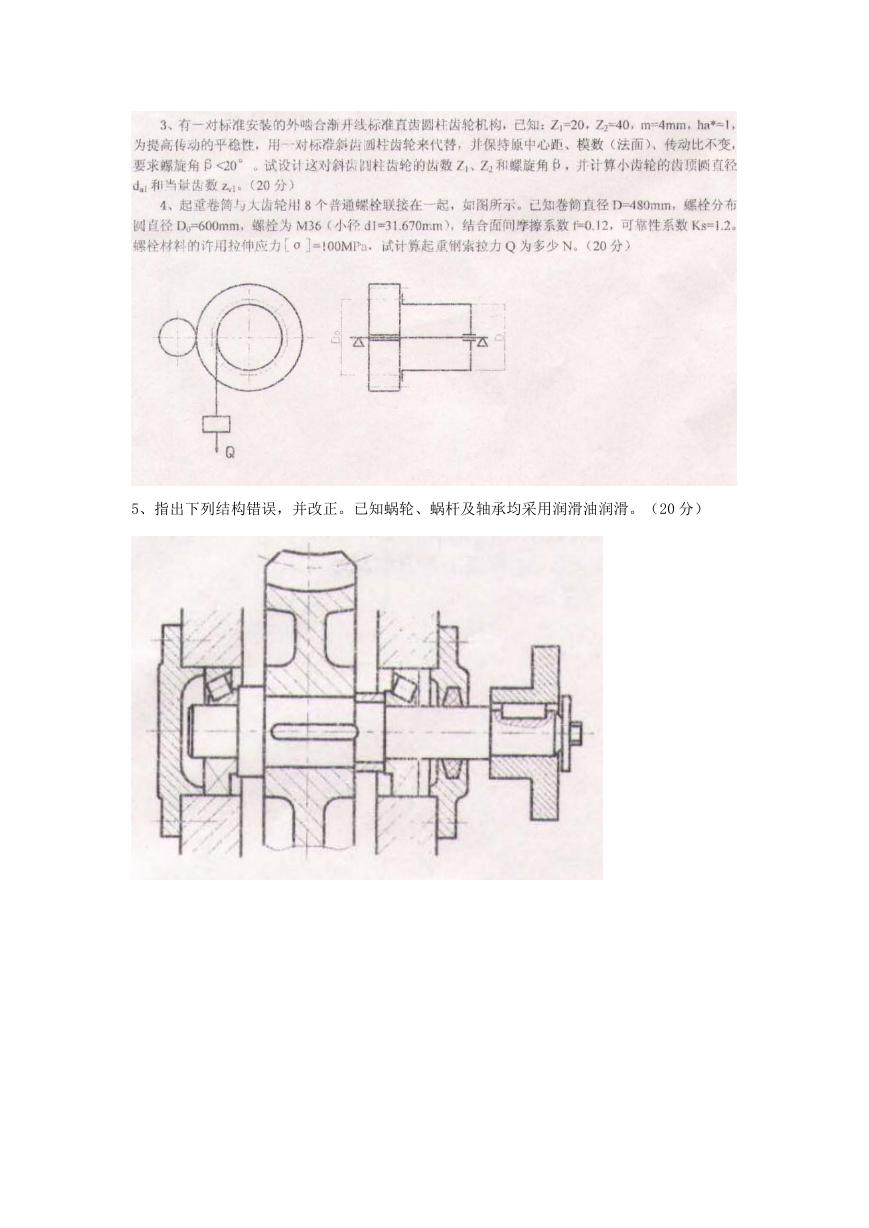

5、指出下列结构错误,并改正。已知蜗轮、蜗杆及轴承均采用润滑油润滑。(20 分)
