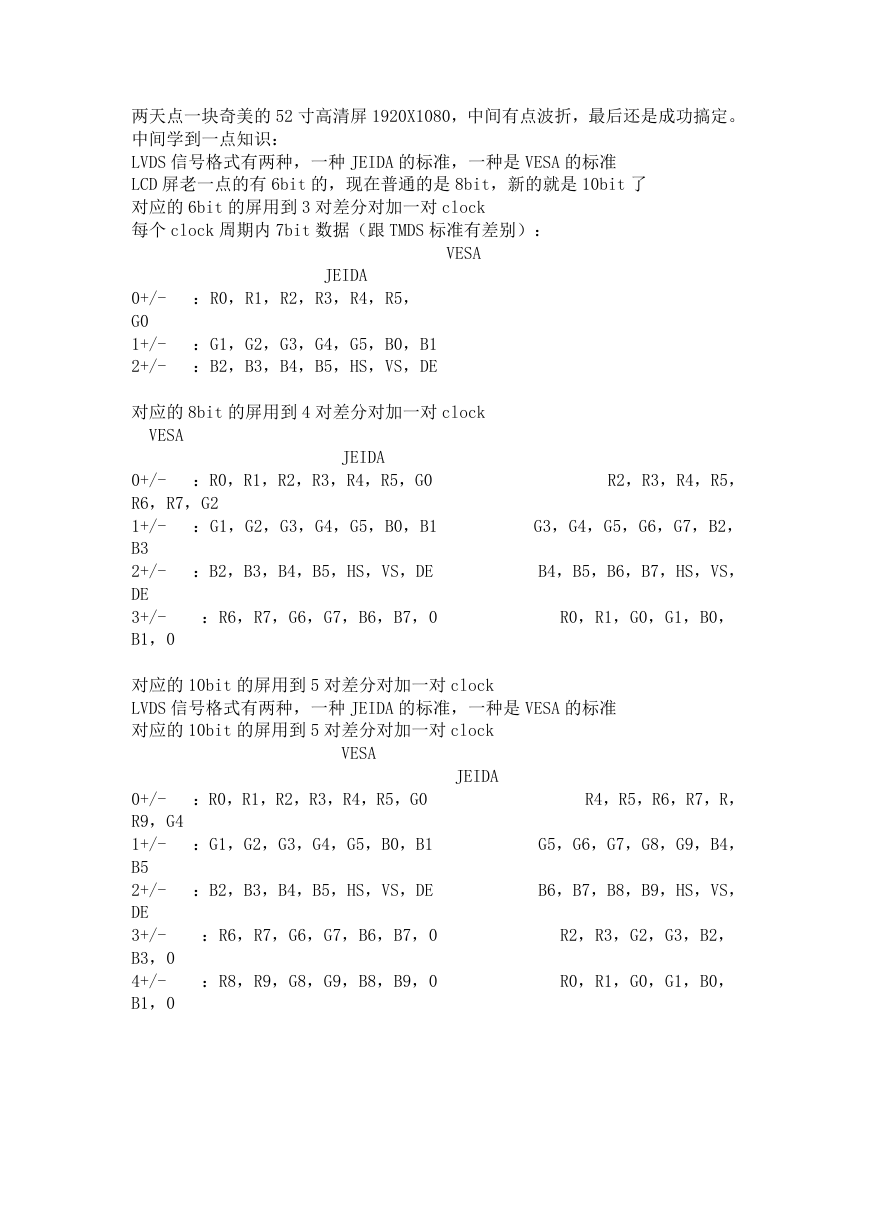

两天点一块奇美的 52 寸高清屏 1920X1080,中间有点波折,最后还是成功搞定。
中间学到一点知识:
LVDS 信号格式有两种,一种 JEIDA 的标准,一种是 VESA 的标准
LCD 屏老一点的有 6bit 的,现在普通的是 8bit,新的就是 10bit 了
对应的 6bit 的屏用到 3 对差分对加一对 clock
每个 clock 周期内 7bit 数据(跟 TMDS 标准有差别):
VESA
JEIDA
0+/- :R0,R1,R2,R3,R4,R5,
G0
1+/- :G1,G2,G3,G4,G5,B0,B1
2+/- :B2,B3,B4,B5,HS,VS,DE
对应的 8bit 的屏用到 4 对差分对加一对 clock
VESA
JEIDA
0+/- :R0,R1,R2,R3,R4,R5,G0
R6,R7,G2
1+/- :G1,G2,G3,G4,G5,B0,B1
B3
2+/- :B2,B3,B4,B5,HS,VS,DE
DE
3+/-
B1,0
:R6,R7,G6,G7,B6,B7,0
R2,R3,R4,R5,
G3,G4,G5,G6,G7,B2,
B4,B5,B6,B7,HS,VS,
R0,R1,G0,G1,B0,
对应的 10bit 的屏用到 5 对差分对加一对 clock
LVDS 信号格式有两种,一种 JEIDA 的标准,一种是 VESA 的标准
对应的 10bit 的屏用到 5 对差分对加一对 clock
VESA
JEIDA
0+/- :R0,R1,R2,R3,R4,R5,G0
R9,G4
1+/- :G1,G2,G3,G4,G5,B0,B1
B5
2+/- :B2,B3,B4,B5,HS,VS,DE
DE
3+/-
B3,0
4+/-
B1,0
:R6,R7,G6,G7,B6,B7,0
:R8,R9,G8,G9,B8,B9,0
R4,R5,R6,R7,R,
G5,G6,G7,G8,G9,B4,
B6,B7,B8,B9,HS,VS,
R2,R3,G2,G3,B2,
R0,R1,G0,G1,B0,
