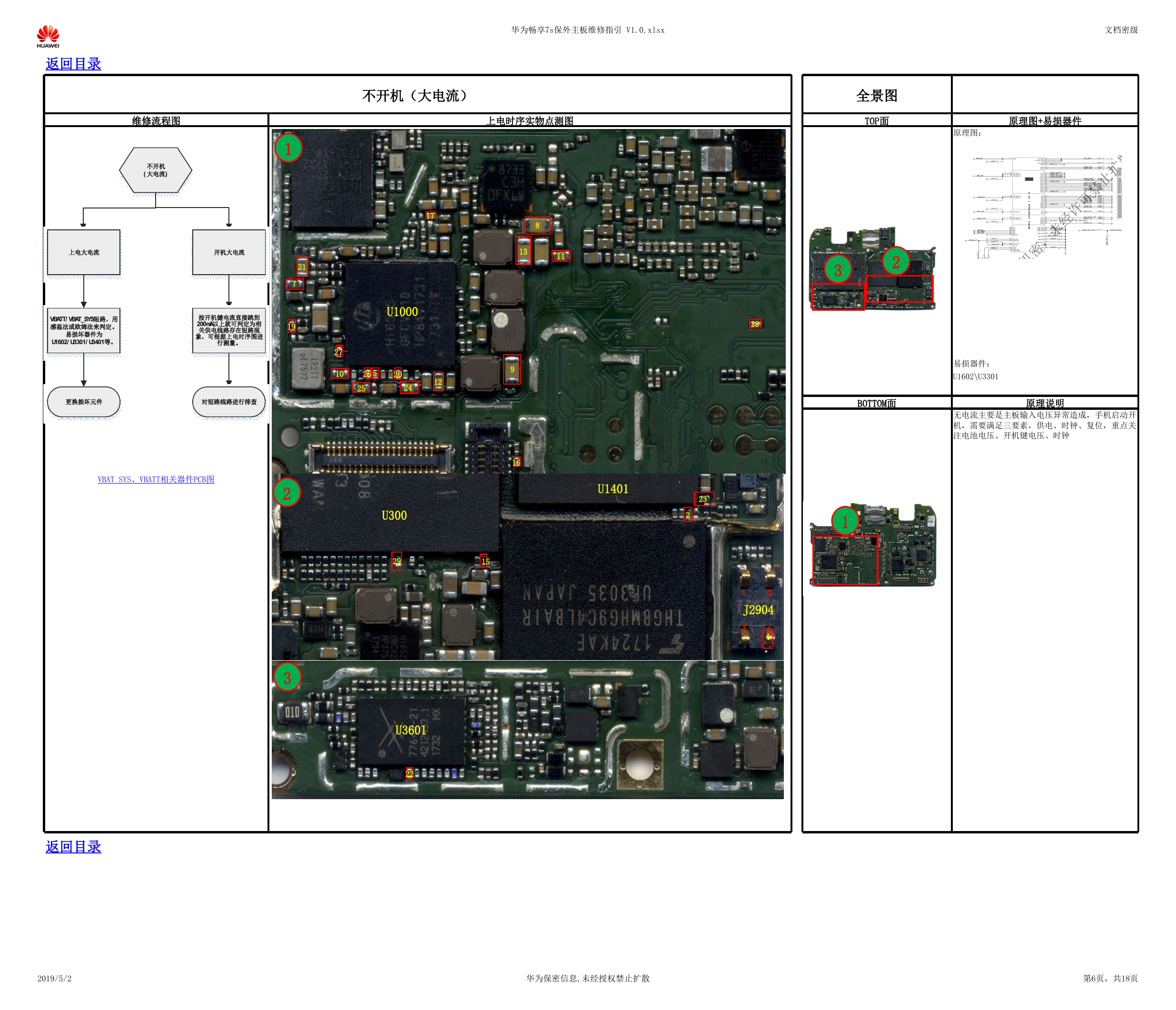

返回目录 维修流程图 上电时序实物点测图 不开机（大电流） 全景图 TOP面 原理图+易损器件 原理图： 华为畅享7s保外主板维修指引 V1.0.xlsx 文档密级 17 8 13 11 U1000 27 10 26 5 20 25 24 12 9 16 U300 29 15 1 21 7 19 2 3 VBAT_SYS、VBATT相关器件PCB图 U3601 22 返回目录 3 2 28 易损器件： U1602\U3301 BOTTOM面 原理说明 无电流主要是主板输入电压异常造成，手机启动开 机，需要满足三要素，供电、时钟、复位，重点关 注电池电压、开机键电压、时钟 U1401 23 2 1 1 2 J2904 3 4 4 2019/5/2 华为保密信息,未经授权禁止扩散 第6页，共18页 不开机(大电流)上电大电流开机大电流更换损坏元件按开机键电流直接跳到200mA以上就可判定为相关供电线路存在短路现象，可根据上电时序图进行测量。对短路线路进行排查VBATT/VBAT_SYS短路，用感温法或欧姆法来判定。易损坏器件为U1602/U3301/U3401等。
