CP1025 CP1025nw 彩色打印机系列拆机维修手册.pdf

发布时间：2022-06-18 发布人：admin 分类：说明书资料大小：1.10M 资料格式：pdf 举报版权申诉


第1页 / 共40页


第2页 / 共40页


第3页 / 共40页


第4页 / 共40页


第5页 / 共40页


第6页 / 共40页


第7页 / 共40页


第8页 / 共40页

简介

拆卸和更换战略

静电放电

必备工具

维修方法

拆卸和更换流程

LASERJET PRO CP1025/CP1025nw 彩色打印机系列拆机手册 1 第 1 章拆卸和更换 ENWW

1 拆卸和更换简介拆卸和更换战略静电放电必备工具维修方法拆卸和更换流程 2 第 1 章拆卸和更换 ENWW

简介本章只介绍了现场可更换部件（FRU）的拆卸和更换方法。 FRU 的更换步骤一般只是拆卸步骤的相反顺序。为了帮助您顺利地更换部件，我们针对部分困难或重要的更换流程提供了相关注意事项和技巧。惠普不支持修复单个子装置或者在组件级别执行故障排除。请记下每个螺钉的长度、直径、颜色、类型和位置。在重新组装的过程中，请务必将每颗螺钉都安装回最初的位置。如果线束连接错误或者不牢固，可能会干扰其它内部组件，或者自身损坏或断开。磨损或被挤压的线束线找起来可能非常困难。更换线束时，请一定使用随机提供的线环、矛状头（lance point）或线束导板和固定器。拆卸和更换战略警告！开始维修产品之前，请首先关闭打印机，等待 5 秒钟的时间，然后拔下电源线。如果不遵守本警告的规定，除了会损坏打印机，还可能导致严重的人身伤害。排除故障的过程中，部分功能检查操作只能在打印机通电的情况下才能完成。但是，拆卸部件时必须断开电源。在激光/扫描仪装置的保护盖已拆除的情况下，不得运行或者维修打印机。反射光束虽然看不见，但会损伤您的眼睛。钣金零件的边缘可能非常锋利。处理这些零件时请注意不要割伤自己。小心：进行拆卸或安装时，请不要弯曲或折叠扁形软电缆（FFC）。请不要展开 FFC 中预先叠起的部分。您必须将所有 FFC 完全插入相应的接口中。如果 FFC 没有完全插入接口中，可能导致 PCA 中出现短路。注意：安装自攻螺钉时，首先将其向逆时针方向旋转，让它与现有的螺纹形状相符，然后再顺时针旋转拧紧。请不要拧得太紧。如果自攻螺钉孔已磨损，请维修螺钉孔，或者更换受影响的装置。提示：请注意，本章部分照片中所展示的已拆除组件在维修打印机的过程中可能并不需要拆除。如有必要，请首先拆卸本文于各个流程开始时列出的组件，然后再维修打印机。静电放电小心：有些部件对静电放电（ESD）非常敏感。拆卸产品部件时，请注意查看 ESD 提示。请务必在防 ESD 工作台或保护垫上进行维修，或者使用 ESD 腕带。如果没有防 ESD 工作台、保护垫或腕带，接触 ESD 敏感部件时，请首先触摸钣金机壳，让自己接地放出静电。将 ESD 敏感部件从打印机上卸下后，请将它们放入 ESD 袋中，以起到保护作用。必备工具 2 号十字螺丝刀，带磁尖、轴心长度为 152 毫米（6 英寸） • • 小平头螺丝刀 • 针头钳 3 第 1 章拆卸和更换 ENWW

ESD 垫或 ESD 腕带（如果有） • • 笔型电筒（可选）小心：请使用十字螺丝刀（1）。请不要使用米字槽螺丝刀（2）或任何机动螺丝刀。这些螺丝刀可能损坏螺钉或螺纹。图 1-1 十字螺丝刀和米字槽螺丝刀对比维修方法维修前 • 取出打印机内的所有纸张。 • 使用电源按钮关闭电源。警告！进行维修之前，必须关闭电源。如果没有关闭电源，加热组件将保持工作状态，无法拆除。 • 拔下电源线和（1 条或多条）接口电缆。 • 将打印机放置在防 ESD 工作台或保护垫上，或者使用 ESD 腕带（如果有）。如果没有防 ESD 工作台、保护垫或腕带，接触 ESD 敏感部件时，请首先触摸钣金机壳，让自己接地放出静电。 • 拆除硒鼓和感光鼓。维修后 • 插入电源线。 • 重新安装硒鼓。 • 为打印机添加纸张。维修后的测试请执行以下测试，检查修复或更换操作是否成功。打印质量测试 1. 检查确认您完成了所有必要的重新组装步骤。 2. 确保纸盒中装有干净、未标记的纸张。 3. 连接电源线和（1 条或多条）接口电缆，然后启动打印机。 4. 检查确保打印机发出预期的启动声。 5. 打印配置页，检查打印机是否会发出预期的打印声。 6. 使用主机发送打印任务，检查打印输出的质量是否符合预期。 7. 使用湿布擦拭打印机的外部。 4 第 1 章拆卸和更换 ENWW

部件拆卸顺序图 1-2 部件拆卸顺序 5 第 1 章拆卸和更换 ENWW

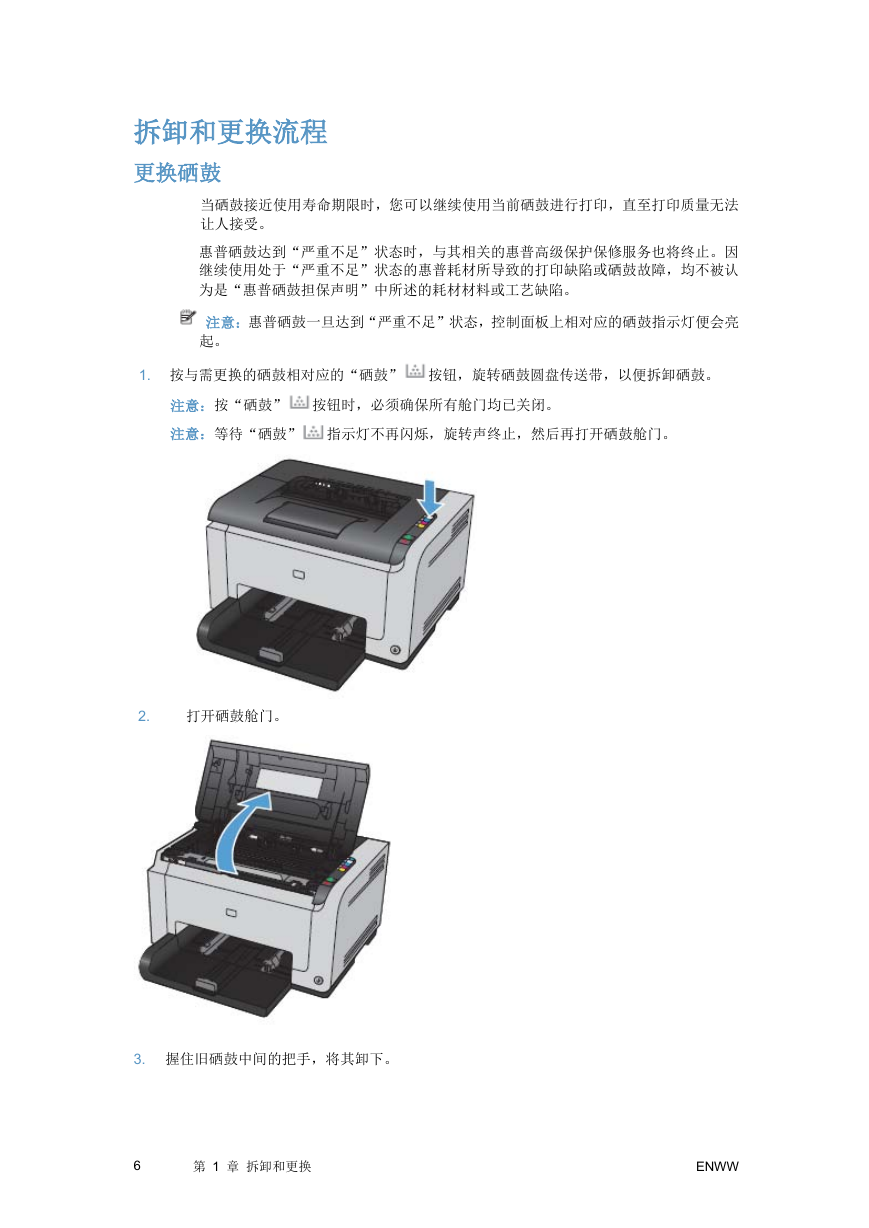

拆卸和更换流程更换硒鼓当硒鼓接近使用寿命期限时，您可以继续使用当前硒鼓进行打印，直至打印质量无法让人接受。惠普硒鼓达到“严重不足”状态时，与其相关的惠普高级保护保修服务也将终止。因继续使用处于“严重不足”状态的惠普耗材所导致的打印缺陷或硒鼓故障，均不被认为是“惠普硒鼓担保声明”中所述的耗材材料或工艺缺陷。注意：惠普硒鼓一旦达到“严重不足”状态，控制面板上相对应的硒鼓指示灯便会亮起。 1. 按与需更换的硒鼓相对应的“硒鼓” 按钮，旋转硒鼓圆盘传送带，以便拆卸硒鼓。注意：按“硒鼓” 按钮时，必须确保所有舱门均已关闭。注意：等待“硒鼓” 指示灯不再闪烁，旋转声终止，然后再打开硒鼓舱门。 2. 打开硒鼓舱门。 3. 握住旧硒鼓中间的把手，将其卸下。 6 第 1 章拆卸和更换 ENWW

4. 从包装盒中取出新硒鼓。将旧硒鼓用袋子装好放入包装盒中，以方便回收利用。小心：为了防止损坏硒鼓，请抓住硒鼓的两端。请勿触摸硒鼓上的滚轮。 5. 取下新硒鼓上的保护罩。 6. 抓住硒鼓两端，轻轻摇晃硒鼓，使碳粉均匀分布。 7. 撕掉硒鼓上的保护胶带。将胶带放回硒鼓包装盒中，以方便回收利用。 8. 握住硒鼓中间的把手，将其安装至打印机中。注意：对比硒鼓上和圆盘传送带插槽上的颜色标签，确保将硒鼓安装至正确的位置。 7 第 1 章拆卸和更换 ENWW

小心：如果碳粉粘在您的衣服上，请用干布将其擦去，并用冷水进行清洗。热水会让碳粉渗入纤维中。 9. 合上硒鼓舱门。注意：合上硒鼓舱门后，“就绪” 和“注意” 指示灯将不停闪烁。等待三分钟的时间，让打印机进行自我校准。注意：如果需要更换另一个硒鼓，您必须首先合上硒鼓舱门，然后再按下该硒鼓的“硒鼓” 按钮。 10. 进行打印时，如果您收到了“Wrong Cartridge in Slot”（<颜色>插槽中的硒鼓错误）状态警告消息，请卸下指定插槽中的硒鼓，对比硒鼓和插槽上的颜色标签，选择与该插槽相匹配的硒鼓。 8 第 1 章拆卸和更换 ENWW
