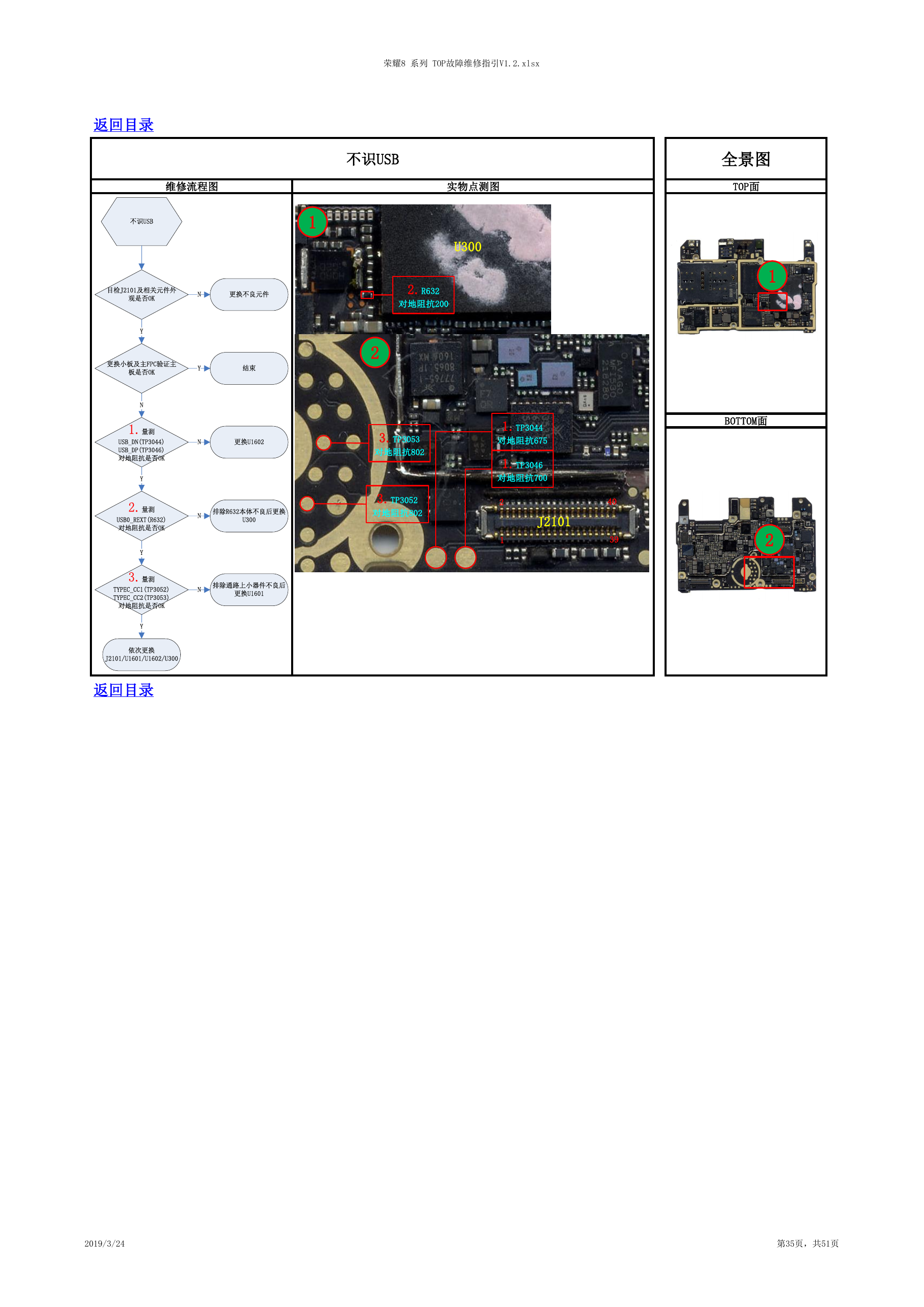

荣耀8 系列 TOP故障维修指引V1.2.xlsx 返回目录 维修流程图 实物点测图 不识USB 1 U300 2.R632 对地阻抗200 2 3.TP3053 对地阻抗802 3.TP3052 对地阻抗802 1.TP3044 对地阻抗675 1.TP3046 对地阻抗700 2 1 J2101 40 39 全景图 TOP面 1 BOTTOM面 2 返回目录 2019/3/24 第35页，共51页 不识USB目检J2101及相关元件外观是否OKNY更换小板及主FPC验证主板是否OKYN1.量测USB_DN(TP3044)USB_DP(TP3046)对地阻抗是否OKNY2.量测USB0_REXT(R632)对地阻抗是否OKNY更换不良元件结束更换U1602排除R632本体不良后更换U300依次更换J2101/U1601/U1602/U3003.量测TYPEC_CC1(TP3052)TYPEC_CC2(TP3053)对地阻抗是否OK排除通路上小器件不良后更换U1601NY
