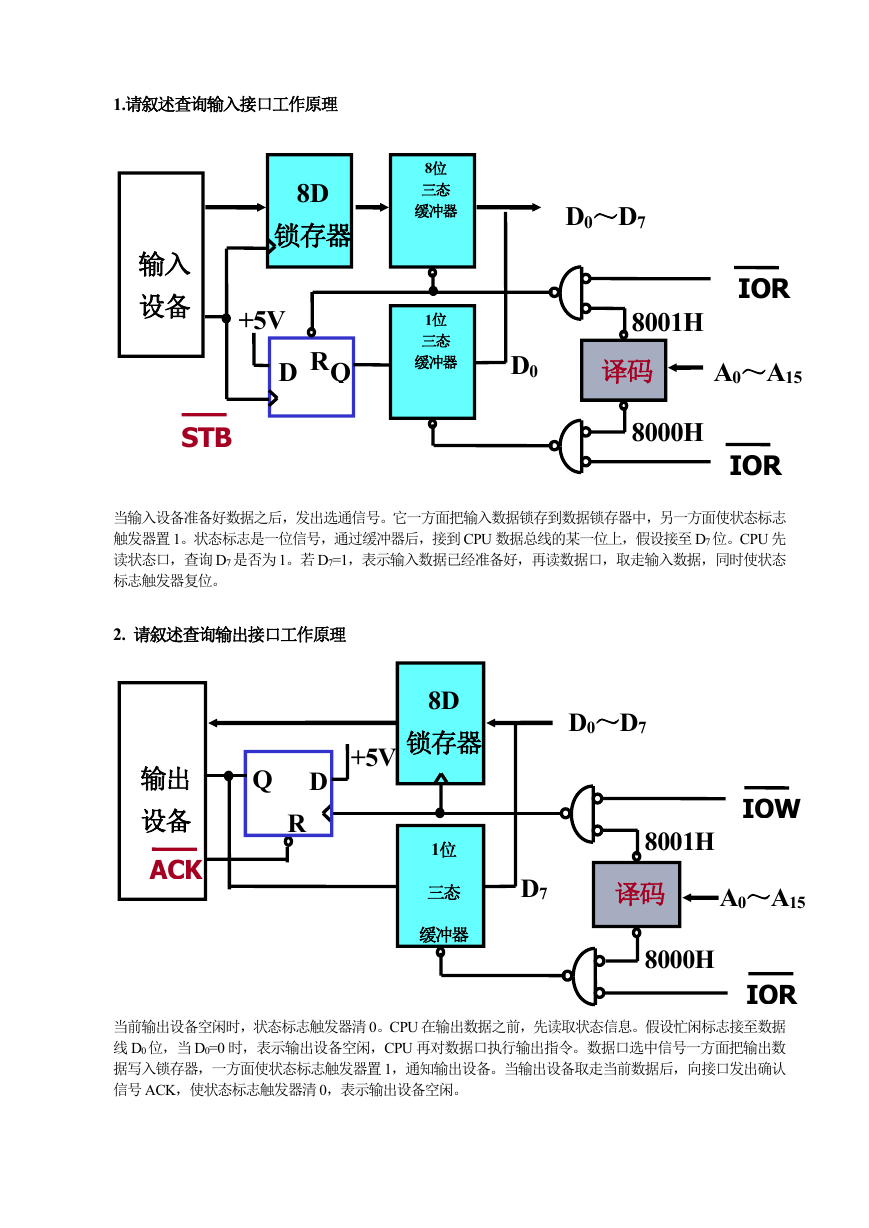

1.请叙述查询输入接口工作原理 8D 锁存器 +5V D RQ 输入 设备 STB 8位 三态 缓冲器 1位 三态 缓冲器 D0～D7 IOR 8001H D0 译码 A0～A15 8000H IOR 当输入设备准备好数据之后，发出选通信号。它一方面把输入数据锁存到数据锁存器中，另一方面使状态标志 触发器置 1。状态标志是一位信号，通过缓冲器后，接到 CPU 数据总线的某一位上，假设接至 D7 位。CPU 先 读状态口，查询 D7 是否为 1。若 D7=1，表示输入数据已经准备好，再读数据口，取走输入数据，同时使状态 标志触发器复位。 2. 请叙述查询输出接口工作原理 Q D R 输出 设备 ACK 8D 锁存器 +5V D0～D7 1位 三态 缓冲器 IOW 8001H D7 译码 A0～A15 8000H IOR 当前输出设备空闲时，状态标志触发器清 0。CPU 在输出数据之前，先读取状态信息。假设忙闲标志接至数据 线 D0 位，当 D0=0 时，表示输出设备空闲，CPU 再对数据口执行输出指令。数据口选中信号一方面把输出数 据写入锁存器，一方面使状态标志触发器置 1，通知输出设备。当输出设备取走当前数据后，向接口发出确认 信号 ACK，使状态标志触发器清 0，表示输出设备空闲。
