VHDL时钟万年历设计.doc

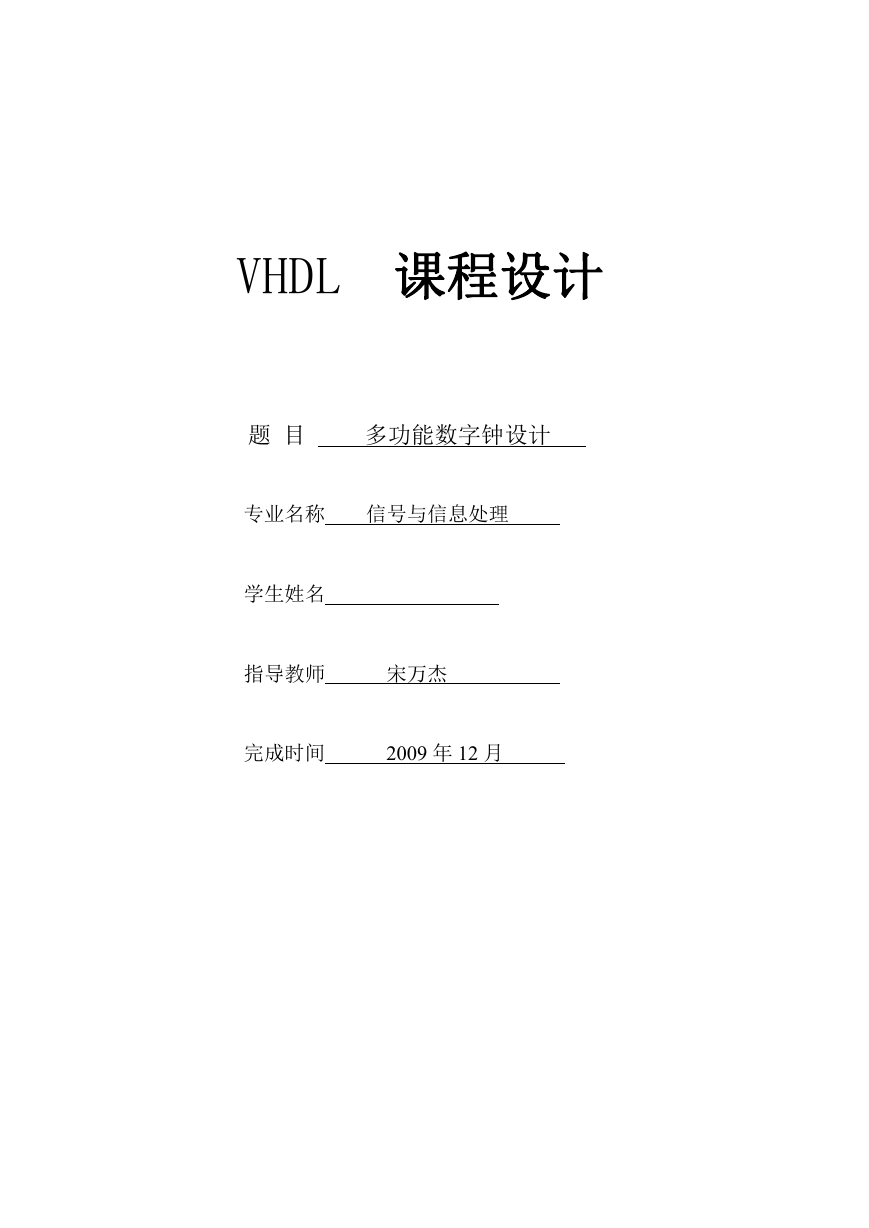

VHDL 课程设计
题 目
多功能数字钟设计
专业名称 信号与信息处理
学生姓名
指导教师
宋万杰
完成时间
2009 年 12 月

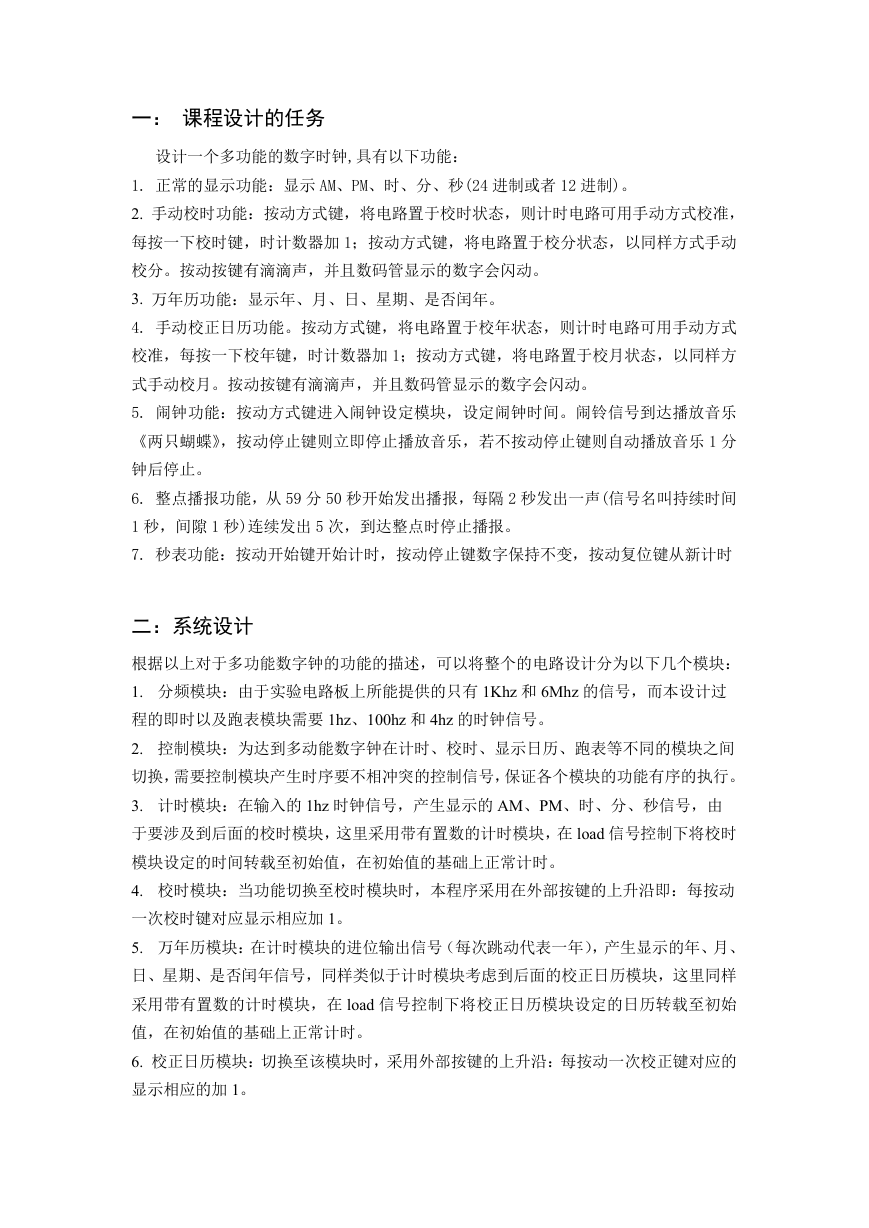

一： 课程设计的任务
设计一个多功能的数字时钟,具有以下功能：
1. 正常的显示功能：显示 AM、PM、时、分、秒(24 进制或者 12 进制)。
2. 手动校时功能：按动方式键，将电路置于校时状态，则计时电路可用手动方式校准，
每按一下校时键，时计数器加 1；按动方式键，将电路置于校分状态，以同样方式手动
校分。按动按键有滴滴声，并且数码管显示的数字会闪动。
3. 万年历功能：显示年、月、日、星期、是否闰年。
4. 手动校正日历功能。按动方式键，将电路置于校年状态，则计时电路可用手动方式
校准，每按一下校年键，时计数器加 1；按动方式键，将电路置于校月状态，以同样方
式手动校月。按动按键有滴滴声，并且数码管显示的数字会闪动。
5. 闹钟功能：按动方式键进入闹钟设定模块，设定闹钟时间。闹铃信号到达播放音乐
《两只蝴蝶》，按动停止键则立即停止播放音乐，若不按动停止键则自动播放音乐 1 分
钟后停止。
6. 整点播报功能，从 59 分 50 秒开始发出播报，每隔 2 秒发出一声(信号名叫持续时间
1 秒，间隙 1 秒)连续发出 5 次，到达整点时停止播报。
7. 秒表功能：按动开始键开始计时，按动停止键数字保持不变，按动复位键从新计时
二：系统设计
根据以上对于多功能数字钟的功能的描述，可以将整个的电路设计分为以下几个模块：
1. 分频模块：由于实验电路板上所能提供的只有 1Khz 和 6Mhz 的信号，而本设计过
程的即时以及跑表模块需要 1hz、100hz 和 4hz 的时钟信号。
2. 控制模块：为达到多动能数字钟在计时、校时、显示日历、跑表等不同的模块之间
切换，需要控制模块产生时序要不相冲突的控制信号，保证各个模块的功能有序的执行。
3. 计时模块：在输入的 1hz 时钟信号，产生显示的 AM、PM、时、分、秒信号，由
于要涉及到后面的校时模块，这里采用带有置数的计时模块，在 load 信号控制下将校时
模块设定的时间转载至初始值，在初始值的基础上正常计时。
4. 校时模块：当功能切换至校时模块时，本程序采用在外部按键的上升沿即：每按动
一次校时键对应显示相应加 1。
5. 万年历模块：在计时模块的进位输出信号（每次跳动代表一年），产生显示的年、月、
日、星期、是否闰年信号，同样类似于计时模块考虑到后面的校正日历模块，这里同样
采用带有置数的计时模块，在 load 信号控制下将校正日历模块设定的日历转载至初始
值，在初始值的基础上正常计时。
6. 校正日历模块：切换至该模块时，采用外部按键的上升沿：每按动一次校正键对应的
显示相应的加 1。
7. 闹钟模块：这里采用和校时模块同样的电路设定闹钟的时间，一旦触发信号为高电
平，触发音乐播放模块，播放歌曲《两只蝴蝶》，不按停止键播放一分钟自动停止。
8. 跑表模块：采用显示毫秒、秒、分的显示格式，并设有 stop 按钮和 reset 按钮。
9. 显示模块：采用从控制模块中出来的 mode 信号为变量，跟随该信号的变化，选着
不同的模块的输出信号，通过两个译码器输出数据连接到数码管显示。

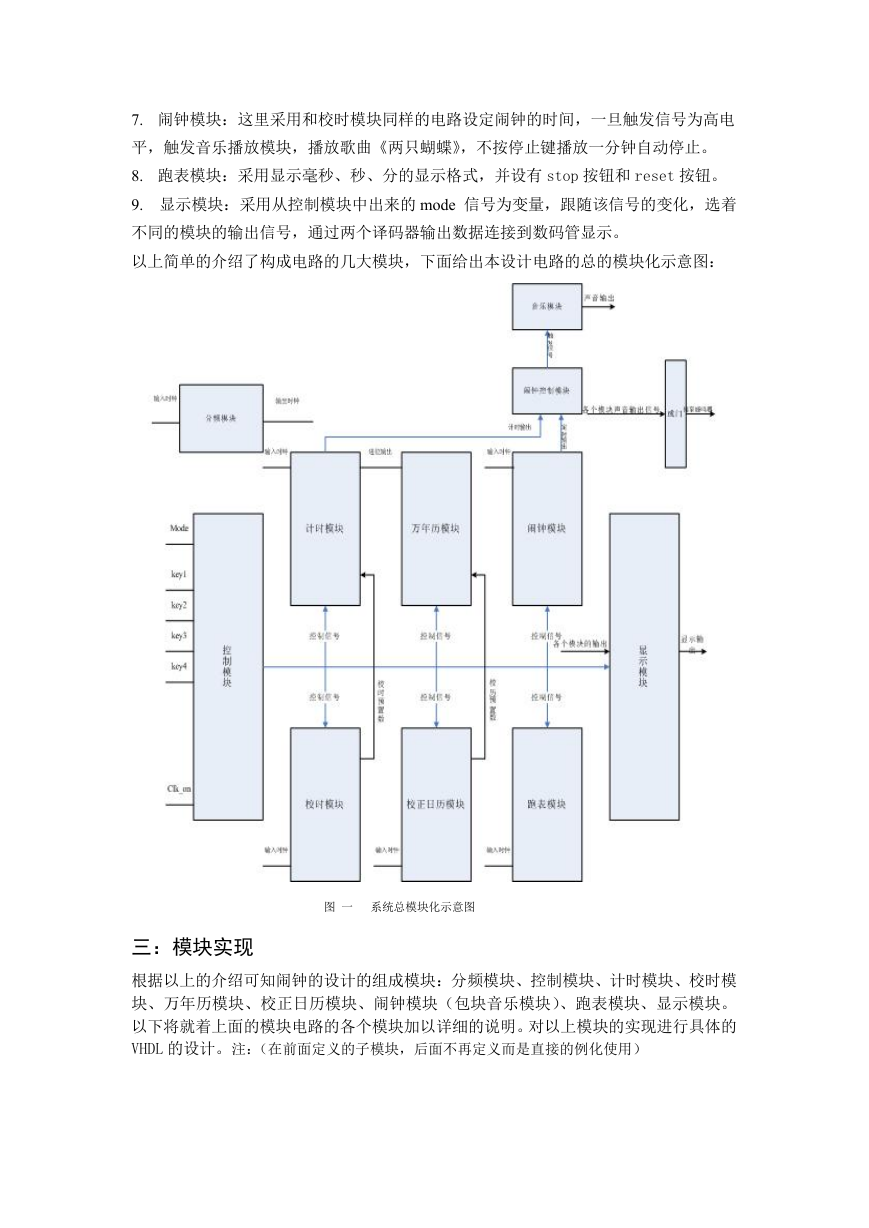

以上简单的介绍了构成电路的几大模块，下面给出本设计电路的总的模块化示意图：
图 一 系统总模块化示意图
三：模块实现
根据以上的介绍可知闹钟的设计的组成模块：分频模块、控制模块、计时模块、校时模
块、万年历模块、校正日历模块、闹钟模块（包块音乐模块）、跑表模块、显示模块。
以下将就着上面的模块电路的各个模块加以详细的说明。对以上模块的实现进行具体的
VHDL 的设计。注：（在前面定义的子模块，后面不再定义而是直接的例化使用）

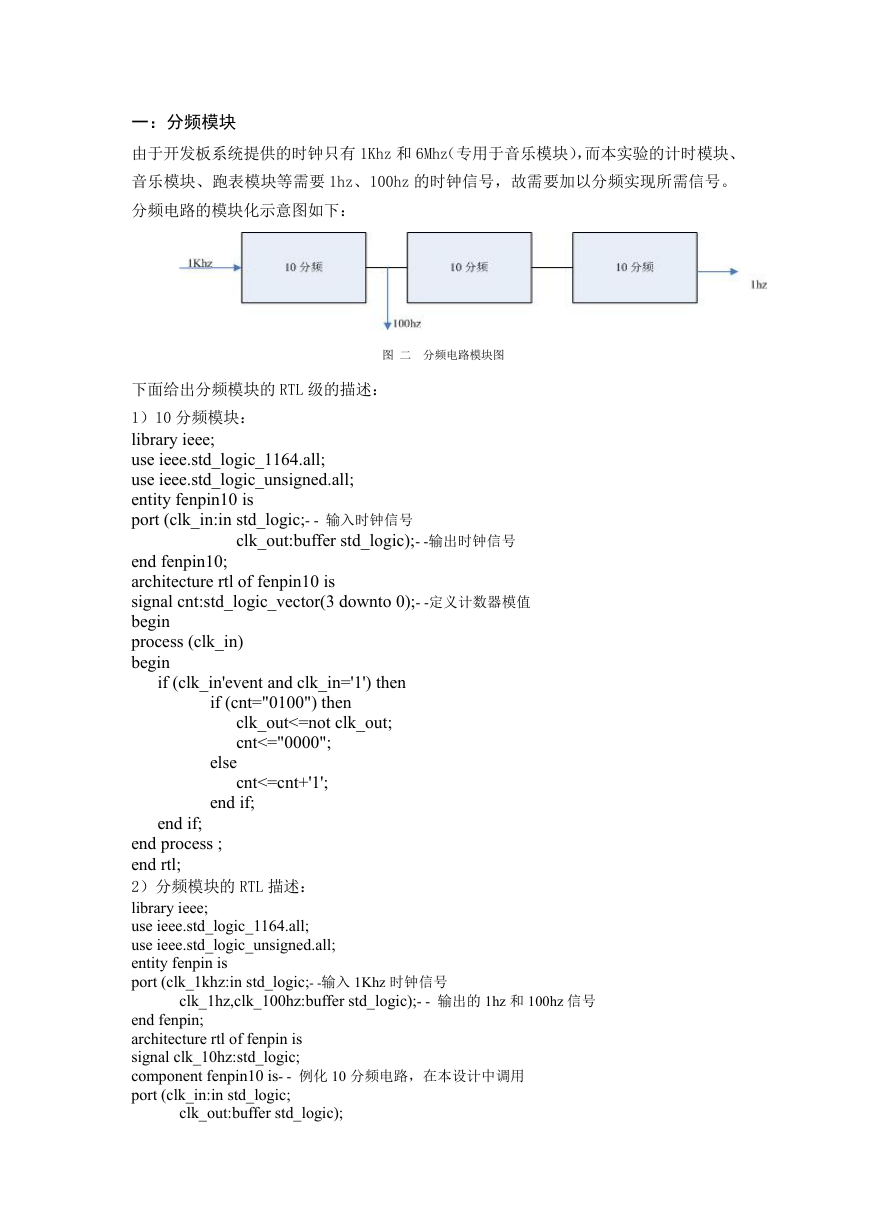

一：分频模块
由于开发板系统提供的时钟只有 1Khz 和 6Mhz（专用于音乐模块），而本实验的计时模块、
音乐模块、跑表模块等需要 1hz、100hz 的时钟信号，故需要加以分频实现所需信号。
分频电路的模块化示意图如下：
下面给出分频模块的 RTL 级的描述：
图 二 分频电路模块图
1）10 分频模块：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity fenpin10 is
port (clk_in:in std_logic;- - 输入时钟信号
clk_out:buffer std_logic);- -输出时钟信号
end fenpin10;
architecture rtl of fenpin10 is
signal cnt:std_logic_vector(3 downto 0);- -定义计数器模值
begin
process (clk_in)
begin
if (clk_in'event and clk_in='1') then
if (cnt="0100") then
clk_out<=not clk_out;
cnt<="0000";
else
end if;
cnt<=cnt+'1';
end if;
end process ;
end rtl;
2）分频模块的 RTL 描述：
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity fenpin is
port (clk_1khz:in std_logic;- -输入 1Khz 时钟信号
clk_1hz,clk_100hz:buffer std_logic);- - 输出的 1hz 和 100hz 信号
end fenpin;
architecture rtl of fenpin is
signal clk_10hz:std_logic;
component fenpin10 is- - 例化 10 分频电路，在本设计中调用
port (clk_in:in std_logic;
clk_out:buffer std_logic);
end component;
begin
u0: fenpin10
port map(clk_in=>clk_1khz,- - 时钟输入
clk_out=>clk_100hz);- - 时钟输出
u1: fenpin10
port map (clk_in=>clk_100hz, - - 时钟输入
clk_out=>clk_10hz); - - 时钟输出
u2: fenpin10
port map (clk_in=>clk_10hz, - - 时钟输入
clk_out=>clk_1hz); - - 时钟输出
end rtl;

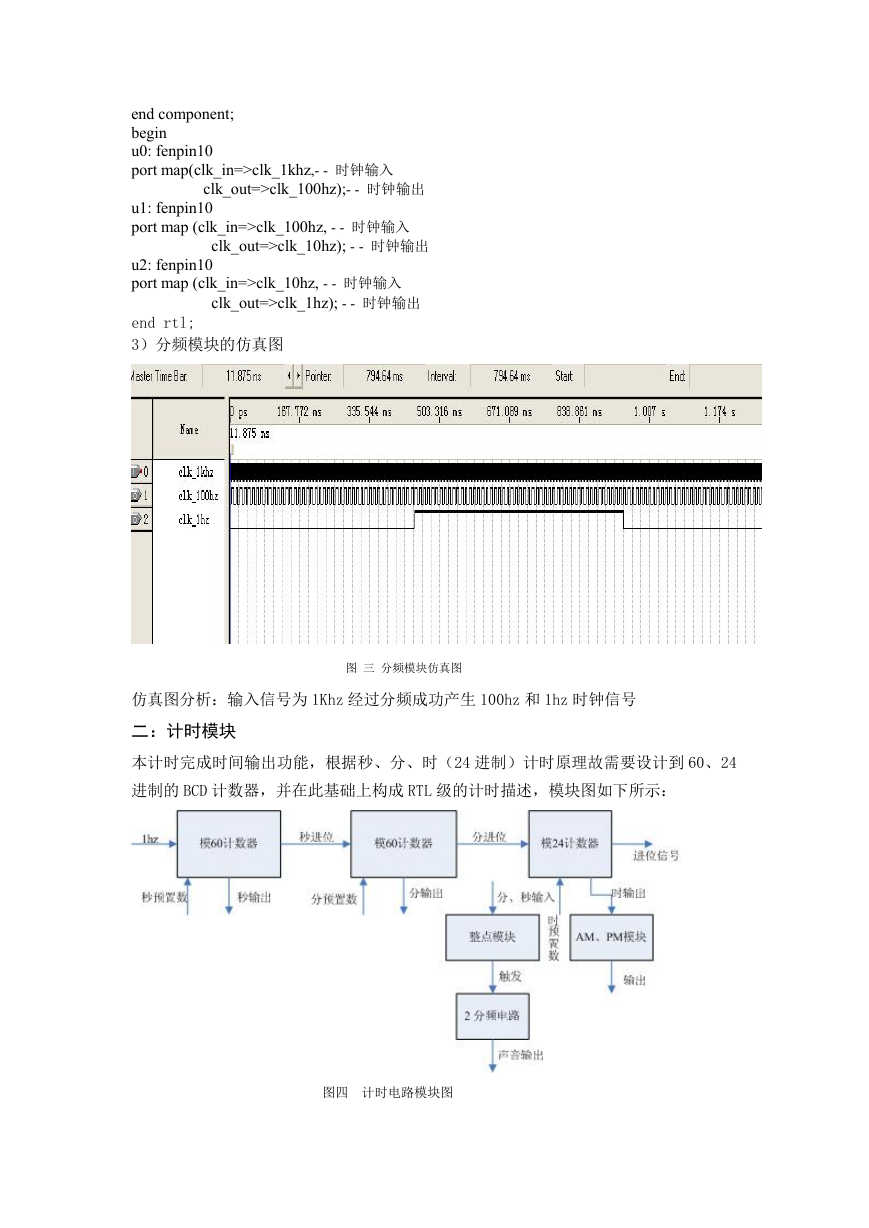

3）分频模块的仿真图
仿真图分析：输入信号为 1Khz 经过分频成功产生 100hz 和 1hz 时钟信号
图 三 分频模块仿真图
二：计时模块
本计时完成时间输出功能，根据秒、分、时（24 进制）计时原理故需要设计到 60、24
进制的 BCD 计数器，并在此基础上构成 RTL 级的计时描述，模块图如下所示：
图四 计时电路模块图
end cnt60;
architecture rtl of cnt60 is
signal h_temp,l_temp:std_logic_vector(3 downto 0)
begin
process (clk_in,en) ----个位计数进程（0-9）循环计数
begin
if (reset='1') then---清 0
l_temp<="0000";
elsif (load='1') then---下载预置数
l_temp<=l_in;
elsif (clk_in'event and clk_in='0') then---正常计数
if((en='1')and(stop='0')) then
if (l_temp="1001") then
l_temp<="0000";
else
l_temp<=l_temp+'1';
end if;
end if;

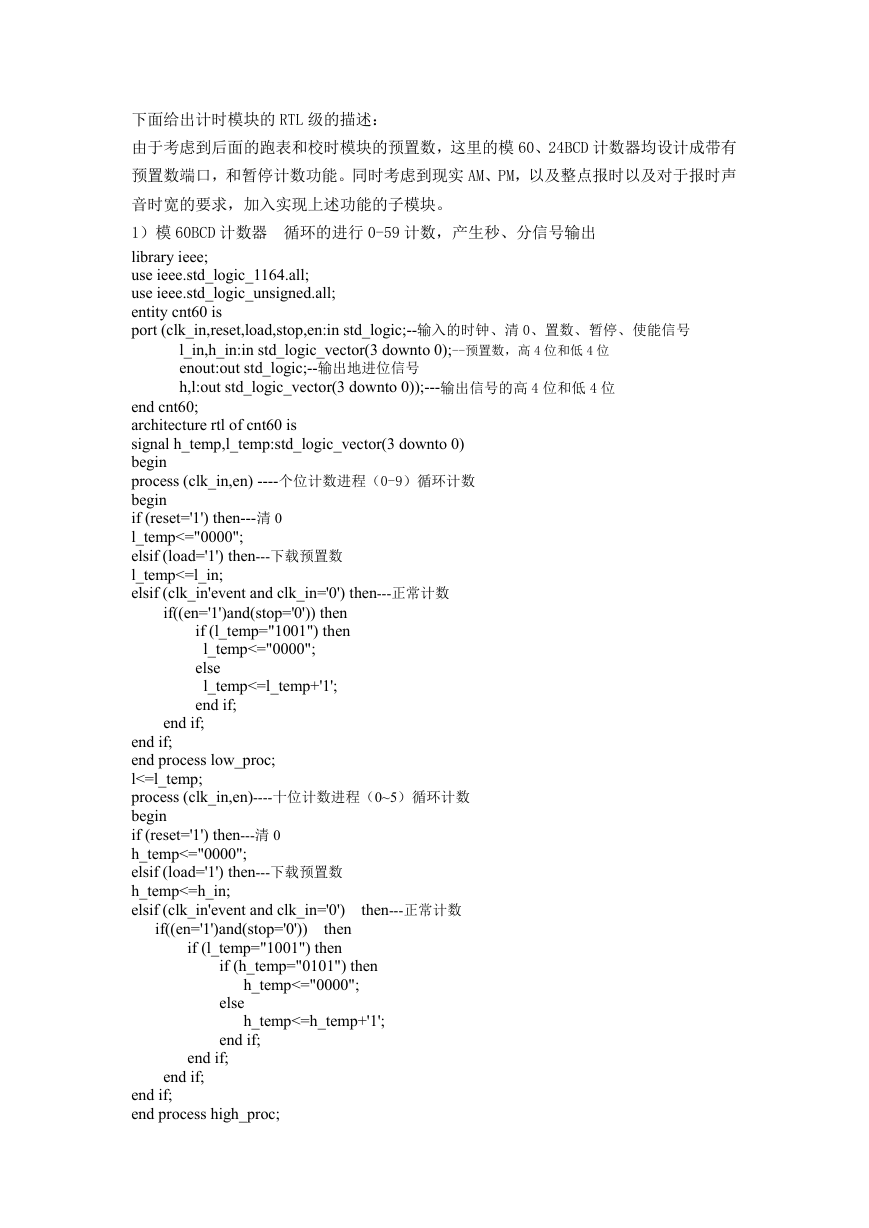

下面给出计时模块的 RTL 级的描述：
由于考虑到后面的跑表和校时模块的预置数，这里的模 60、24BCD 计数器均设计成带有
预置数端口，和暂停计数功能。同时考虑到现实 AM、PM，以及整点报时以及对于报时声
音时宽的要求，加入实现上述功能的子模块。
1）模 60BCD 计数器 循环的进行 0-59 计数，产生秒、分信号输出
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity cnt60 is
port (clk_in,reset,load,stop,en:in std_logic;--输入的时钟、清 0、置数、暂停、使能信号
l_in,h_in:in std_logic_vector(3 downto 0);--预置数，高 4 位和低 4 位
enout:out std_logic;--输出地进位信号
h,l:out std_logic_vector(3 downto 0));---输出信号的高 4 位和低 4 位
end if;
end process low_proc;
l<=l_temp;
process (clk_in,en)----十位计数进程（0~5）循环计数
begin
if (reset='1') then---清 0
h_temp<="0000";
elsif (load='1') then---下载预置数
h_temp<=h_in;
elsif (clk_in'event and clk_in='0')
then
if (l_temp="1001") then
if((en='1')and(stop='0'))
then---正常计数
if (h_temp="0101") then
h_temp<="0000";
h_temp<=h_temp+'1';
else
end if;
end if;
end if;
end if;
end process high_proc;
h<=h_temp;
enout<='1' when l_temp="1001" and h_temp="0101" else---计满 60 产生进位输出
'0';
end rtl;

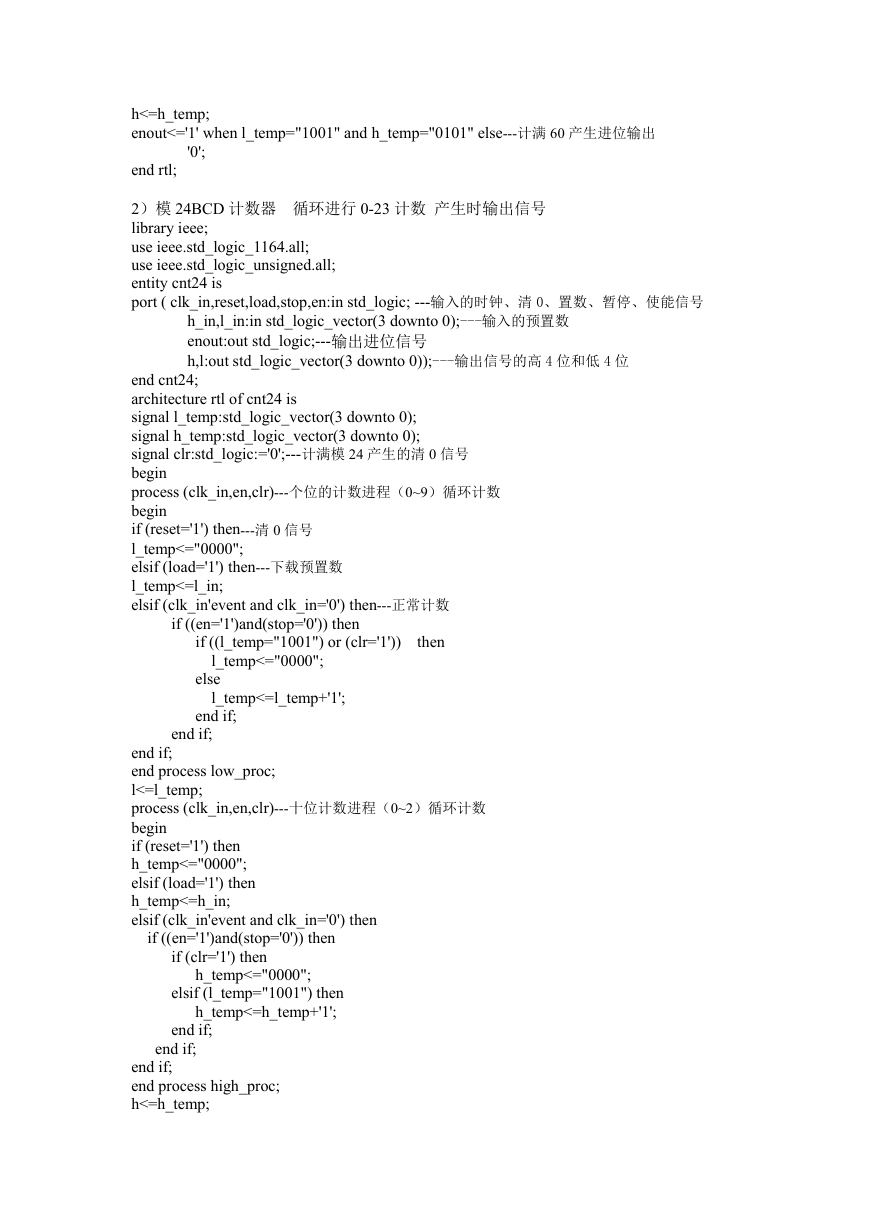

2）模 24BCD 计数器 循环进行 0-23 计数 产生时输出信号
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity cnt24 is
port ( clk_in,reset,load,stop,en:in std_logic; ---输入的时钟、清 0、置数、暂停、使能信号
h_in,l_in:in std_logic_vector(3 downto 0);---输入的预置数
enout:out std_logic;---输出进位信号
h,l:out std_logic_vector(3 downto 0));---输出信号的高 4 位和低 4 位
end cnt24;
architecture rtl of cnt24 is
signal l_temp:std_logic_vector(3 downto 0);
signal h_temp:std_logic_vector(3 downto 0);
signal clr:std_logic:='0';---计满模 24 产生的清 0 信号
begin
process (clk_in,en,clr)---个位的计数进程（0~9）循环计数
begin
if (reset='1') then---清 0 信号
l_temp<="0000";
elsif (load='1') then---下载预置数
l_temp<=l_in;
elsif (clk_in'event and clk_in='0') then---正常计数
if ((en='1')and(stop='0')) then
if ((l_temp="1001") or (clr='1'))
then
l_temp<="0000";
l_temp<=l_temp+'1';
else
end if;
end if;
end if;
end process low_proc;
l<=l_temp;
process (clk_in,en,clr)---十位计数进程（0~2）循环计数
begin
if (reset='1') then
h_temp<="0000";
elsif (load='1') then
h_temp<=h_in;
elsif (clk_in'event and clk_in='0') then
if ((en='1')and(stop='0')) then
if (clr='1') then
h_temp<="0000";
elsif (l_temp="1001") then
h_temp<=h_temp+'1';
end if;
end if;
end if;
end process high_proc;
h<=h_temp;
clr<='1' when l_temp="0011" and h_temp="0010" else---计满模 24 产生清 0 信号
'0';
enout<=clr;---计满 24 产生进位信号
end rtl;

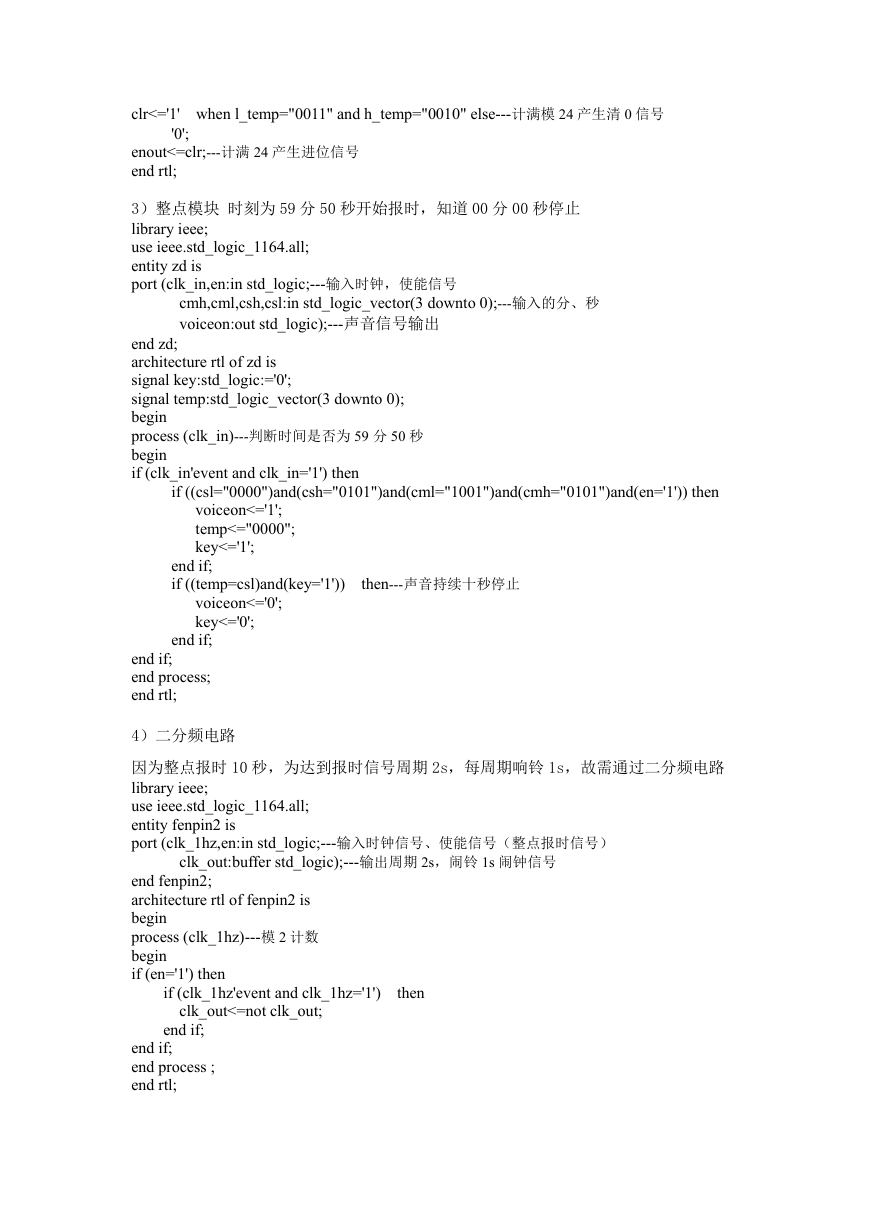

3）整点模块 时刻为 59 分 50 秒开始报时，知道 00 分 00 秒停止
library ieee;
use ieee.std_logic_1164.all;
entity zd is
port (clk_in,en:in std_logic;---输入时钟，使能信号
cmh,cml,csh,csl:in std_logic_vector(3 downto 0);---输入的分、秒
voiceon:out std_logic);---声音信号输出
end zd;
architecture rtl of zd is
signal key:std_logic:='0';
signal temp:std_logic_vector(3 downto 0);
begin
process (clk_in)---判断时间是否为 59 分 50 秒
begin
if (clk_in'event and clk_in='1') then
voiceon<='1';
temp<="0000";
key<='1';
end if;
if ((temp=csl)and(key='1'))
voiceon<='0';
key<='0';
end if;
end if;
end process;
end rtl;
4）二分频电路
if ((csl="0000")and(csh="0101")and(cml="1001")and(cmh="0101")and(en='1')) then
then---声音持续十秒停止
因为整点报时 10 秒，为达到报时信号周期 2s，每周期响铃 1s，故需通过二分频电路
library ieee;
use ieee.std_logic_1164.all;
entity fenpin2 is
port (clk_1hz,en:in std_logic;---输入时钟信号、使能信号（整点报时信号）
clk_out:buffer std_logic);---输出周期 2s，闹铃 1s 闹钟信号
end fenpin2;
architecture rtl of fenpin2 is
begin
process (clk_1hz)---模 2 计数
begin
if (en='1') then
if (clk_1hz'event and clk_1hz='1')
then
clk_out<=not clk_out;
end if;
end if;
end process ;
end rtl;
