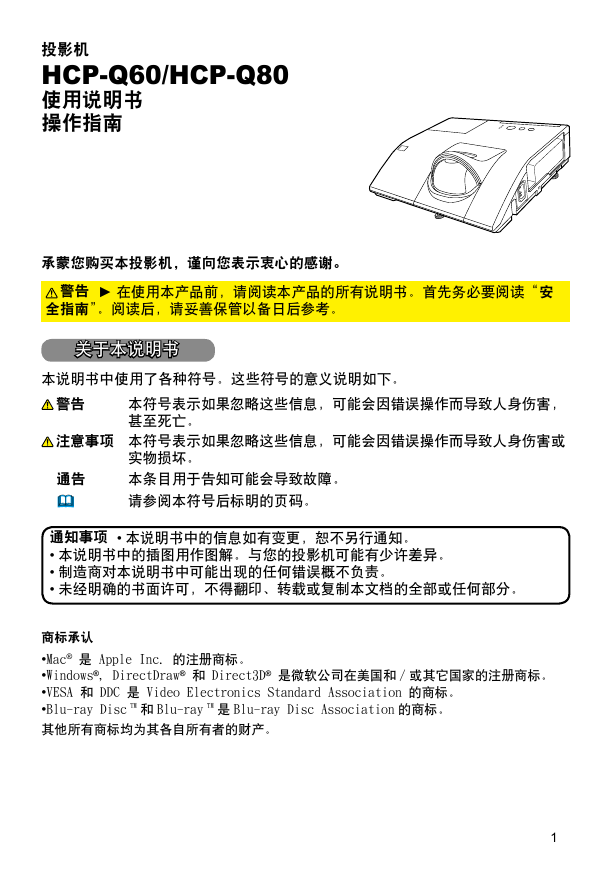

投影机 HCP-Q60/HCP-Q80 使用说明书. 操作指南承蒙您购买本投影机，谨向您表示衷心的感谢。警告 ► 在使用本产品前，请阅读本产品的所有说明书。首先务必要阅读“安全指南”。阅读后，请妥善保管以备日后参考。关于本说明书本说明书中使用了各种符号。这些符号的意义说明如下。警告注意事项通告  本符号表示如果忽略这些信息，可能会因错误操作而导致人身伤害，甚至死亡。本符号表示如果忽略这些信息，可能会因错误操作而导致人身伤害或实物损坏。本条目用于告知可能会导致故障。请参阅本符号后标明的页码。 • 本说明书中的信息如有变更，恕不另行通知。通知事项 • 本说明书中的插图用作图解。与您的投影机可能有少许差异。 • 制造商对本说明书中可能出现的任何错误概不负责。 • 未经明确的书面许可，不得翻印、转载或复制本文档的全部或任何部分。商标承认 •Mac® 是 Apple Inc. 的注册商标。 • Windows®, DirectDraw® 和 Direct3D® 是微软公司在美国和 / 或其它国家的注册商标。 •VESA 和 DDC 是 Video Electronics Standard Association 的商标。 •Blu-ray Disc TM 和 Blu-ray TM 是 Blu-ray Disc Association 的商标。其他所有商标均为其各自所有者的财产。 1

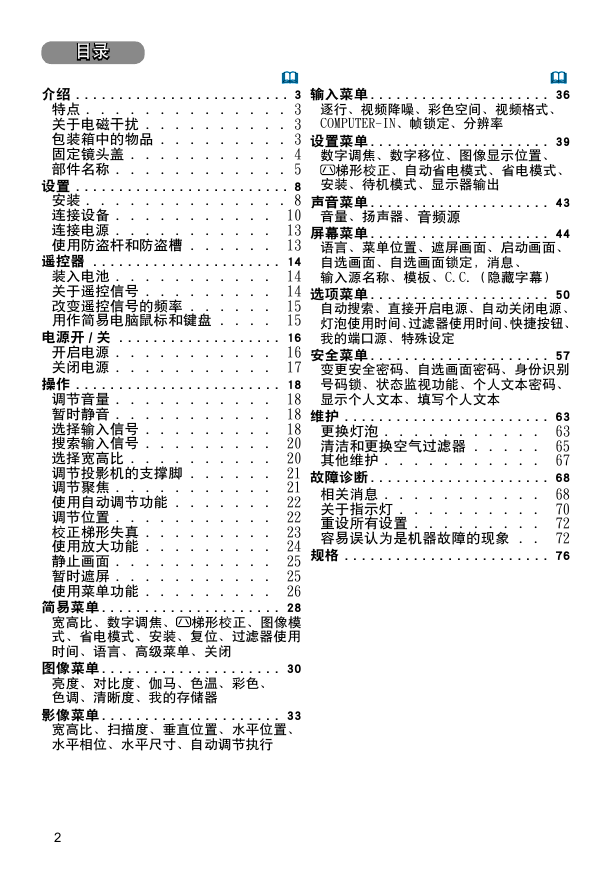

 输入菜单. . . . . . . . . . . . . . . . . . . . . . 36 逐行、视频降噪、彩色空间、视频格式、 COMPUTER-IN、帧锁定、分辨率设置菜单. . . . . . . . . . . . . . . . . . . . . . 39 数字调焦、数字移位、图像显示位置、梯形校正、自动省电模式、省电模式、安装、待机模式、显示器输出声音菜单. . . . . . . . . . . . . . . . . . . . . . 43 音量、扬声器、音频源屏幕菜单. . . . . . . . . . . . . . . . . . . . . . 44 语言、菜单位置、遮屏画面、启动画面、自选画面、自选画面锁定，消息、输入源名称、模板、C.C.（隐藏字幕）选项菜单. . . . . . . . . . . . . . . . . . . . . . 50 自动搜索、直接开启电源、自动关闭电源、灯泡使用时间、过滤器使用时间、快捷按钮、我的端口源、特殊设定安全菜单. . . . . . . . . . . . . . . . . . . . . . 57 变更安全密码、自选画面密码、身份识别号码锁、状态监视功能、个人文本密码、显示个人文本、填写个人文本维护. . . . . . . . . . . . . . . . . . . . . . . . . 63 更换灯泡 . . . . . . . . . . . 63 清洁和更换空气过滤器 . . . . . 65 其他维护 . . . . . . . . . . . 67 故障诊断. . . . . . . . . . . . . . . . . . . . . . 68 相关消息 . . . . . . . . . . . 68 关于指示灯 . . . . . . . . . . 70 重设所有设置 . . . . . . . . . 72 容易误认为是机器故障的现象 . . 72 规格. . . . . . . . . . . . . . . . . . . . . . . . . 76 目录  介绍. . . . . . . . . . . . . . . . . . . . . . . . . . 3 特点 . . . . . . . . . . . . . . 3 关于电磁干扰 . . . . . . . . . . 3 包装箱中的物品 . . . . . . . . . 3 固定镜头盖 . . . . . . . . . . . 4 部件名称 . . . . . . . . . . . . 5 设置. . . . . . . . . . . . . . . . . . . . . . . . . . 8 安装 . . . . . . . . . . . . . . 8 连接设备 . . . . . . . . . . . 10 连接电源 . . . . . . . . . . . 13 使用防盗杆和防盗槽 . . . . . . 13 遥控器 . . . . . . . . . . . . . . . . . . . . . . . 14 装入电池 . . . . . . . . . . . 14 关于遥控信号 . . . . . . . . . 14 改变遥控信号的频率 . . . . . . 15 用作简易电脑鼠标和键盘 . . . . 15 电源开 / 关 . . . . . . . . . . . . . . . . . . . . 16 开启电源 . . . . . . . . . . . 16 关闭电源 . . . . . . . . . . . 17 操作. . . . . . . . . . . . . . . . . . . . . . . . . 18 调节音量 . . . . . . . . . . . 18 暂时静音 . . . . . . . . . . . 18 选择输入信号 . . . . . . . . . 18 搜索输入信号 . . . . . . . . . 20 选择宽高比 . . . . . . . . . . 20 调节投影机的支撑脚 . . . . . . 21 调节聚焦 . . . . . . . . . . . 21 使用自动调节功能 . . . . . . . 22 调节位置 . . . . . . . . . . . 22 校正梯形失真 . . . . . . . . . 23 使用放大功能 . . . . . . . . . 24 静止画面 . . . . . . . . . . . 25 暂时遮屏 . . . . . . . . . . . 25 使用菜单功能 . . . . . . . . . 26 简易菜单. . . . . . . . . . . . . . . . . . . . . . 28 宽高比、数字调焦、梯形校正、图像模式、省电模式、安装、复位、过滤器使用时间、语言、高级菜单、关闭图像菜单. . . . . . . . . . . . . . . . . . . . . . 30 亮度、对比度、伽马、色温、彩色、色调、清晰度、我的存储器影像菜单. . . . . . . . . . . . . . . . . . . . . . 33 宽高比、扫描度、垂直位置、水平位置、水平相位、水平尺寸、自动调节执行 2

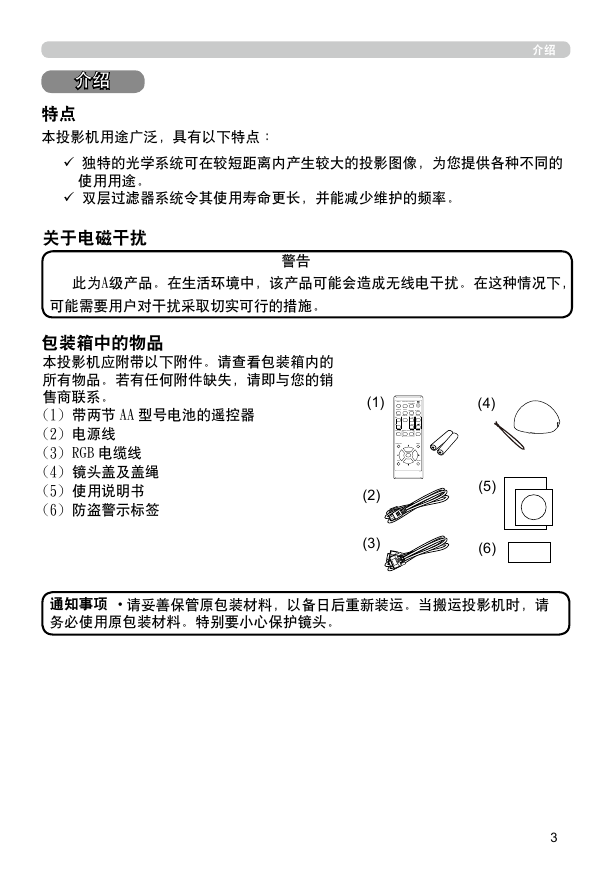

介绍介绍特点本投影机用途广泛，具有以下特点： ü 独特的光学系统可在较短距离内产生较大的投影图像，为您提供各种不同的使用用途。 ü 双层过滤器系统令其使用寿命更长，并能减少维护的频率。关于电磁干扰 .........................................警告此为A级产品。在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对干扰采取切实可行的措施。包装箱中的物品本投影机应附带以下附件。请查看包装箱内的所有物品。若有任何附件缺失，请即与您的销售商联系。 (1) 带两节 AA 型号电池的遥控器 (2) 电源线 (3) RGB 电缆线 (4) 镜头盖及盖绳 (5) 使用说明书 (6) 防盗警示标签 (1) VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE ON OFF PAGE UP DOWN VOLUME ＋ー KEYSTONE 1 MY BUTTON 2 MUTE POSITION MENU ENTER ESC RESET (2) (3) (4) (5) (6) 通知事项务必使用原包装材料。特别要小心保护镜头。 • 请妥善保管原包装材料，以备日后重新装运。当搬运投影机时，请 3

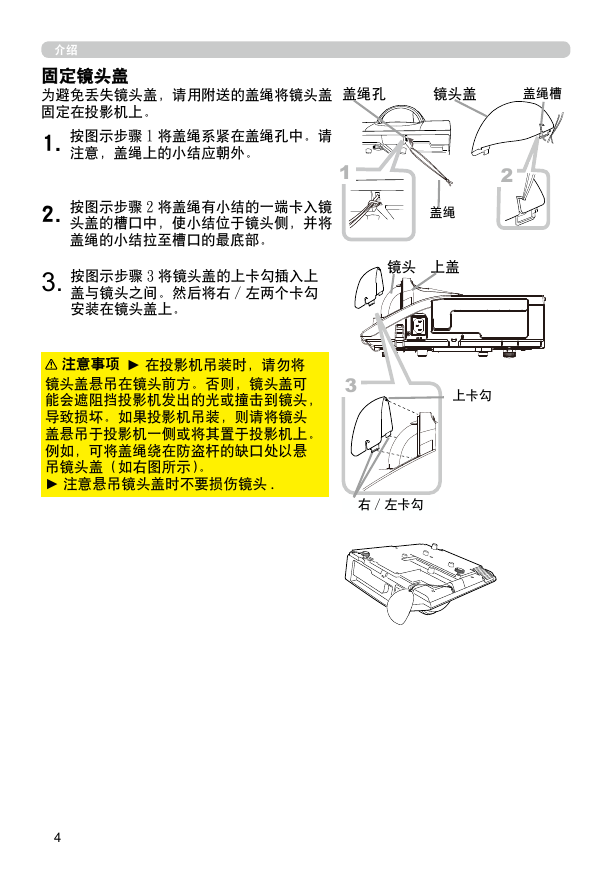

介绍固定镜头盖为避免丢失镜头盖，请用附送的盖绳将镜头盖固定在投影机上。 1 . 按图示步骤 1 将盖绳系紧在盖绳孔中。请注意，盖绳上的小结应朝外。 .盖绳孔镜头盖盖绳槽 1 2 2 . 按图示步骤 2 将盖绳有小结的一端卡入镜头盖的槽口中，使小结位于镜头侧，并将盖绳的小结拉至槽口的最底部。 3. 按图示步骤 3 将镜头盖的上卡勾插入上盖与镜头之间。然后将右 / 左两个卡勾安装在镜头盖上。盖绳镜头上盖注意事项 ► 在投影机吊装时，请勿将镜头盖悬吊在镜头前方。否则，镜头盖可能会遮阻挡投影机发出的光或撞击到镜头，导致损坏。如果投影机吊装，则请将镜头盖悬吊于投影机一侧或将其置于投影机上。例如，可将盖绳绕在防盗杆的缺口处以悬吊镜头盖（如右图所示）。 ► 注意悬吊镜头盖时不要损伤镜头 . 3 上卡勾右 / 左卡勾 4

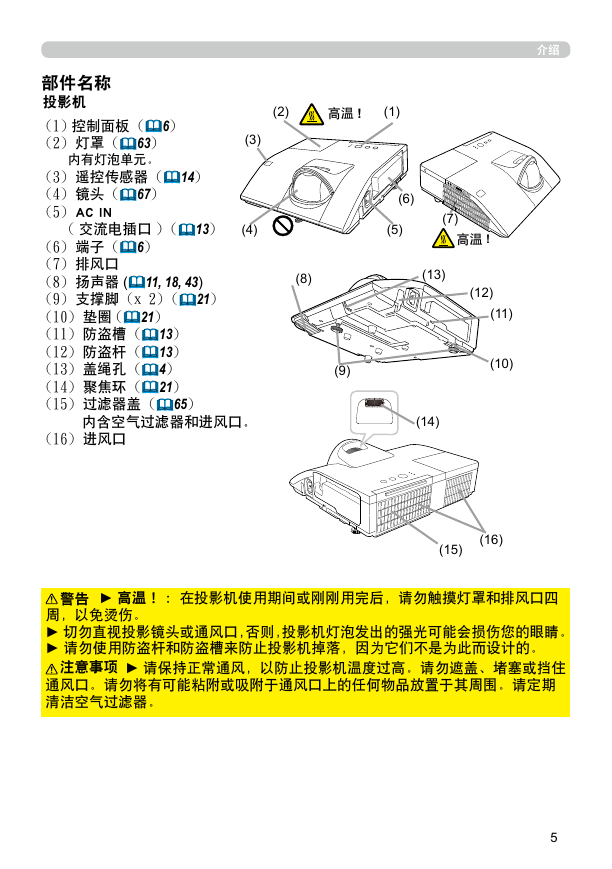

部件名称投影机 (1) 控制面板 (6) (2) 灯罩 (63) 内有灯泡单元。 (2) 高温 ! (1) (3) 介绍 ( 交流电插口 ) (13) (4) (3) 遥控传感器 (14) (4) 镜头 (67) (5) AC.IN (6) 端子 (6) (7) 排风口 (8) 扬声器 (11, 18, 43) (9) 支撑脚 (x 2) (21) (10) 垫圈 (21) (11) 防盗槽 (13) (12) 防盗杆 (13) (13) 盖绳孔 (4) (14) 聚焦环 (21) (15) 过滤器盖 (65) 内含空气过滤器和进风口。 (16) 进风口 (8) (9) (6) (5) (7) 高温 ! (13) (12) (11) (10) (14) (16) (15) 警告 ► 高温！ : 在投影机使用期间或刚刚用完后，请勿触摸灯罩和排风口四周，以免烫伤。 ► 切勿直视投影镜头或通风口，否则，投影机灯泡发出的强光可能会损伤您的眼睛。 ► 请勿使用防盗杆和防盗槽来防止投影机掉落，因为它们不是为此而设计的。注意事项 ► 请保持正常通风，以防止投影机温度过高。请勿遮盖、堵塞或挡住通风口。请勿将有可能粘附或吸附于通风口上的任何物品放置于其周围。请定期清洁空气过滤器。 5

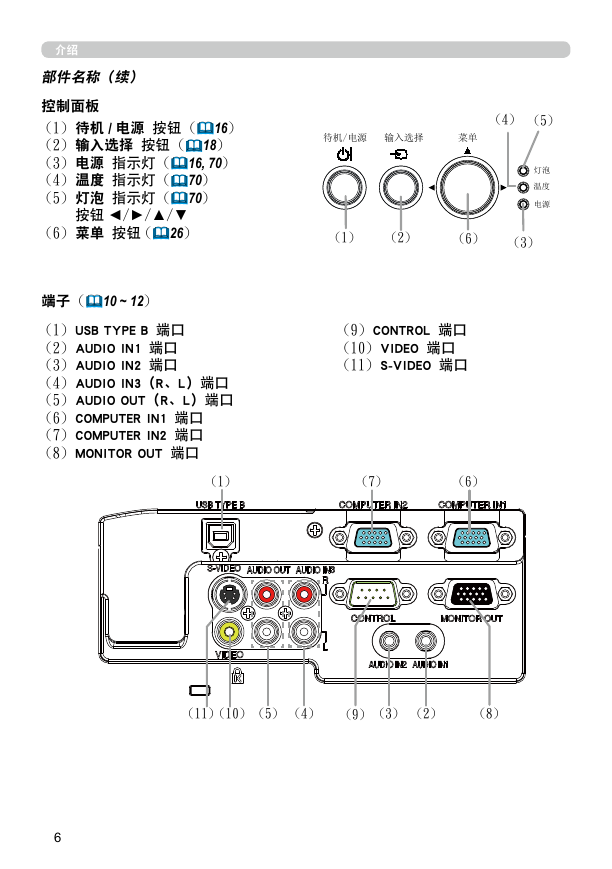

介绍部件名称（续）控制面板 (1) 待机 / 电源按钮 (16) (2) 输入选择按钮 (18) (3) 电源指示灯 (16, 70) (4) 温度指示灯 (70) (5) 灯泡指示灯 (70) 按钮 ◄/►/▲/▼ (6) 菜单按钮 (26) 端子 (10 ~ 12) (1) USB.TYPE.B 端口 (2) AUDIO.IN1 端口 (3) AUDIO.IN2 端口 (4) AUDIO.IN3（R、L）端口 (5) AUDIO.OUT（R、L）端口 (6) COMPUTER.IN1 端口 (7) COMPUTER.IN2 端口 (8) MONITOR.OUT 端口待机/电源输入选择菜单 (4) (5) 灯泡温度电源 (1) (2) (6) (3) (9) CONTROL 端口 (10) VIDEO 端口 (11) S-VIDEO 端口 (1) (7) (6) (11) (10) (5) (4) (9) (3) (2) (8) 6

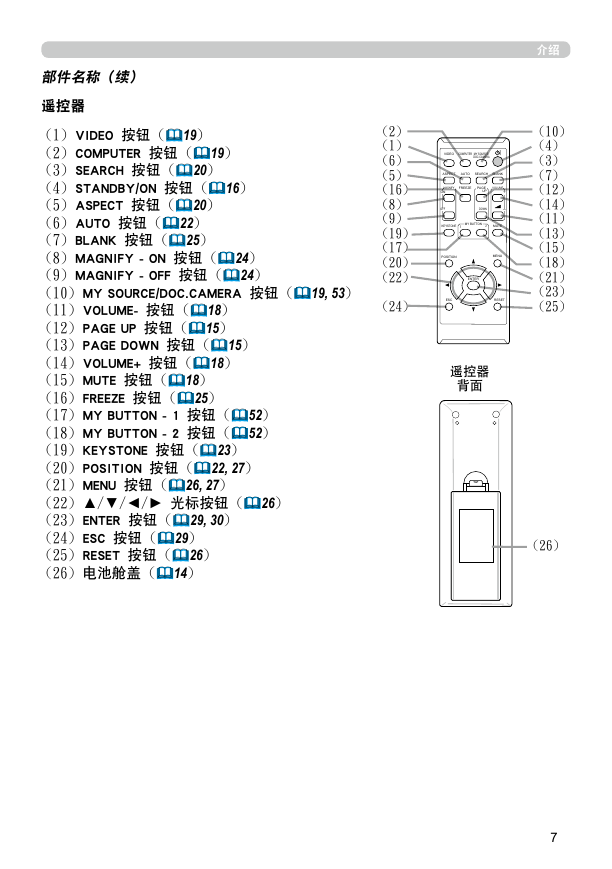

(2) (1) (6) (5) (16) (8) (9) (19) (17) (20) (22) (24) VIDEO COMPUTER MY SOURCE/ DOC.CAMERA ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE ON OFF PAGE UP DOWN VOLUME KEYSTONE MY BUTTON MUTE POSITION MENU ENTER ESC RESET 遥控器背面部件名称（续）遥控器 (1) VIDEO 按钮 (19) (2) COMPUTER 按钮 (19) (3) SEARCH 按钮 (20) (4) STANDBY/ON 按钮 (16) (5) ASPECT 按钮 (20) (6) AUTO 按钮 (22) (7) BLANK 按钮 (25) (8) MAGNIFY.-.ON 按钮 (24) (9) MAGNIFY.-.OFF 按钮 (24) (10) MY.SOURCE/DOC .CAMERA 按钮 (19, 53) (11) VOLUME- 按钮 (18) (12) PAGE.UP 按钮 (15) (13) PAGE.DOWN 按钮 (15) (14) VOLUME+ 按钮 (18) (15) MUTE 按钮 (18) (16) FREEZE 按钮 (25) (17) MY.BUTTON.-.1 按钮 (52) (18) MY.BUTTON.-.2 按钮 (52) (19) KEYSTONE 按钮 (23) (20) POSITION 按钮 (22, 27) (21) MENU 按钮 (26, 27) (22) ▲/▼/◄/► 光标按钮 (26) (23) ENTER 按钮 (29, 30) (24) ESC 按钮 (29) (25) RESET 按钮 (26) (26) 电池舱盖 (14) 介绍 (10) (4) (3) (7) (12) (14) (11) (13) (15) (18) (21) (23) (25) (26) 7

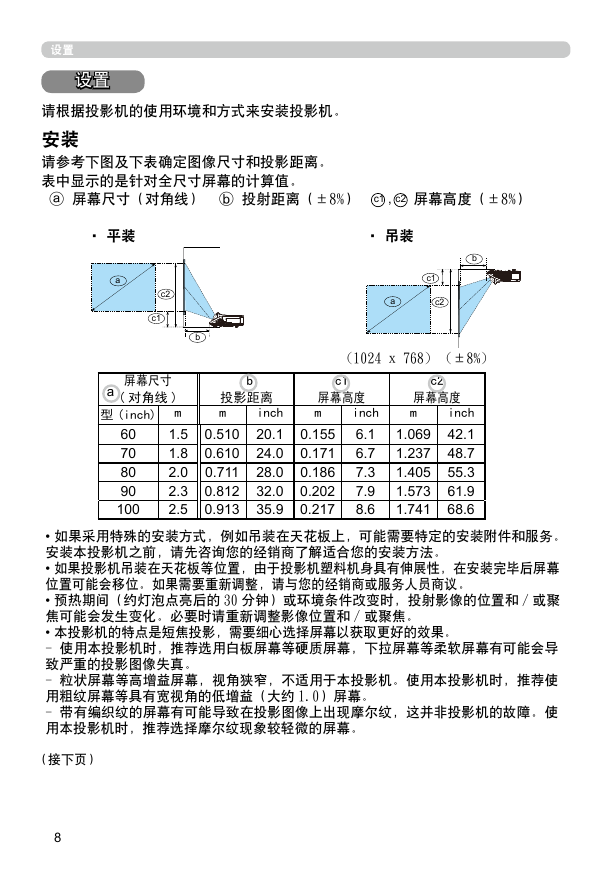

设置设置请根据投影机的使用环境和方式来安装投影机。安装请参考下图及下表确定图像尺寸和投影距离。表中显示的是针对全尺寸屏幕的计算值。 ⓐ 屏幕尺寸（对角线） ⓑ 投射距离（±8%） c1 , c2 屏幕高度（±8%） •.平装 •.吊装 a c2 c1 b a 型 (inch) 屏幕尺寸 ( 对角线 ) m 1.5 0.510 1.8 0.610 2.0 0.711 2.3 0.812 2.5 0.913 60 70 80 90 100 b c1 a c2 (1024 x 768) (±8%) b c1 c2 投影距离 m 屏幕高度 m 屏幕高度 m inch 20.1 24.0 28.0 32.0 35.9 0.155 0.171 0.186 0.202 0.217 inch 6.1 6.7 7.3 7.9 8.6 inch 42.1 48.7 55.3 61.9 68.6 1.069 1.237 1.405 1.573 1.741 • 如果采用特殊的安装方式，例如吊装在天花板上，可能需要特定的安装附件和服务。安装本投影机之前，请先咨询您的经销商了解适合您的安装方法。 • 如果投影机吊装在天花板等位置，由于投影机塑料机身具有伸展性，在安装完毕后屏幕位置可能会移位。如果需要重新调整，请与您的经销商或服务人员商议。 • 预热期间（约灯泡点亮后的 30 分钟）或环境条件改变时，投射影像的位置和 / 或聚焦可能会发生变化。必要时请重新调整影像位置和 / 或聚焦。 • 本投影机的特点是短焦投影，需要细心选择屏幕以获取更好的效果。 - 使用本投影机时，推荐选用白板屏幕等硬质屏幕，下拉屏幕等柔软屏幕有可能会导致严重的投影图像失真。 - 粒状屏幕等高增益屏幕，视角狭窄，不适用于本投影机。使用本投影机时，推荐使用粗纹屏幕等具有宽视角的低增益（大约 1.0）屏幕。 - 带有编织纹的屏幕有可能导致在投影图像上出现摩尔纹，这并非投影机的故障。使用本投影机时，推荐选择摩尔纹现象较轻微的屏幕。（接下页） 8
