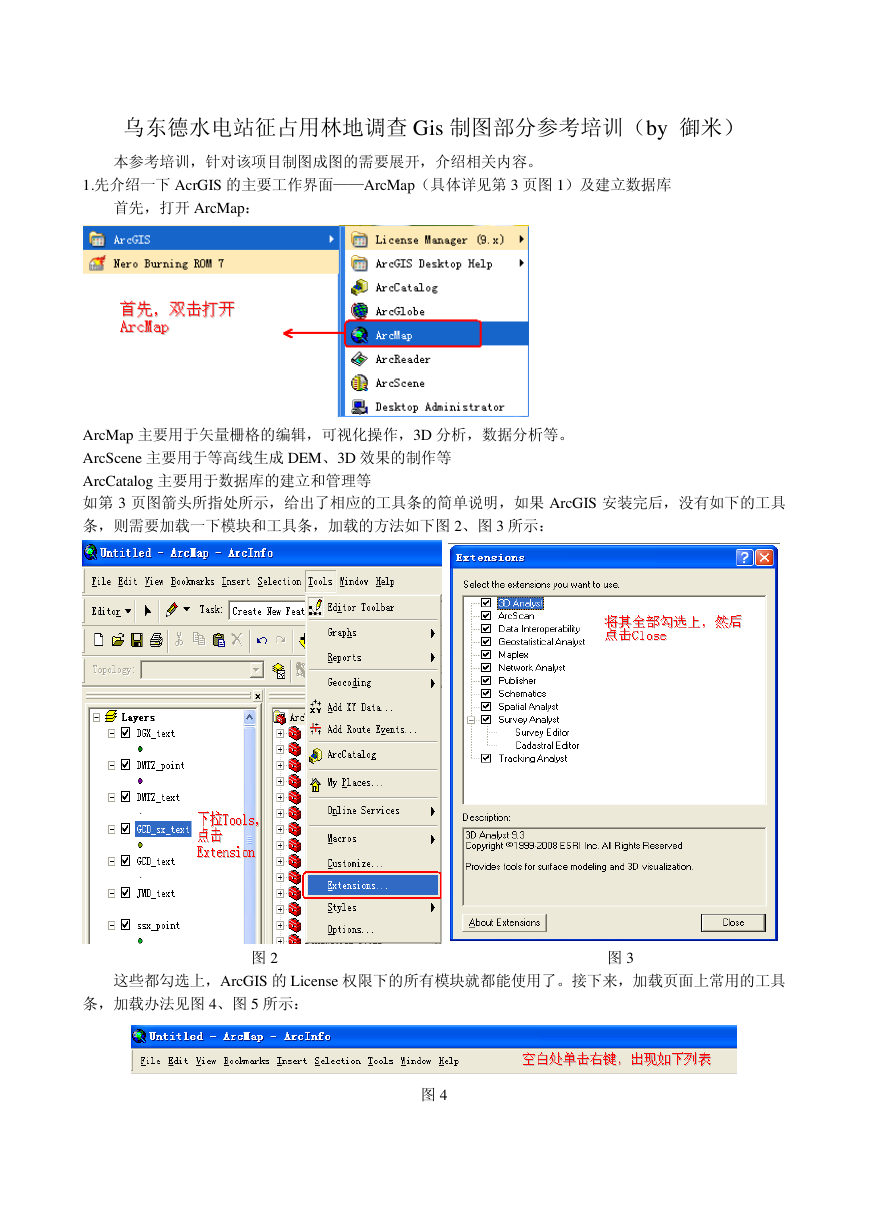

乌东德水电站征占用林地调查 Gis 制图部分参考培训（by 御米）本参考培训，针对该项目制图成图的需要展开，介绍相关内容。 1.先介绍一下 AcrGIS 的主要工作界面——ArcMap（具体详见第 3 页图 1）及建立数据库首先，打开 ArcMap： ArcMap 主要用于矢量栅格的编辑，可视化操作，3D 分析，数据分析等。 ArcScene 主要用于等高线生成 DEM、3D 效果的制作等 ArcCatalog 主要用于数据库的建立和管理等如第 3 页图箭头所指处所示，给出了相应的工具条的简单说明，如果 ArcGIS 安装完后，没有如下的工具条，则需要加载一下模块和工具条，加载的方法如下图 2、图 3 所示：图 2 图 3 这些都勾选上，ArcGIS 的 License 权限下的所有模块就都能使用了。接下来，加载页面上常用的工具条，加载办法见图 4、图 5 所示：图 4

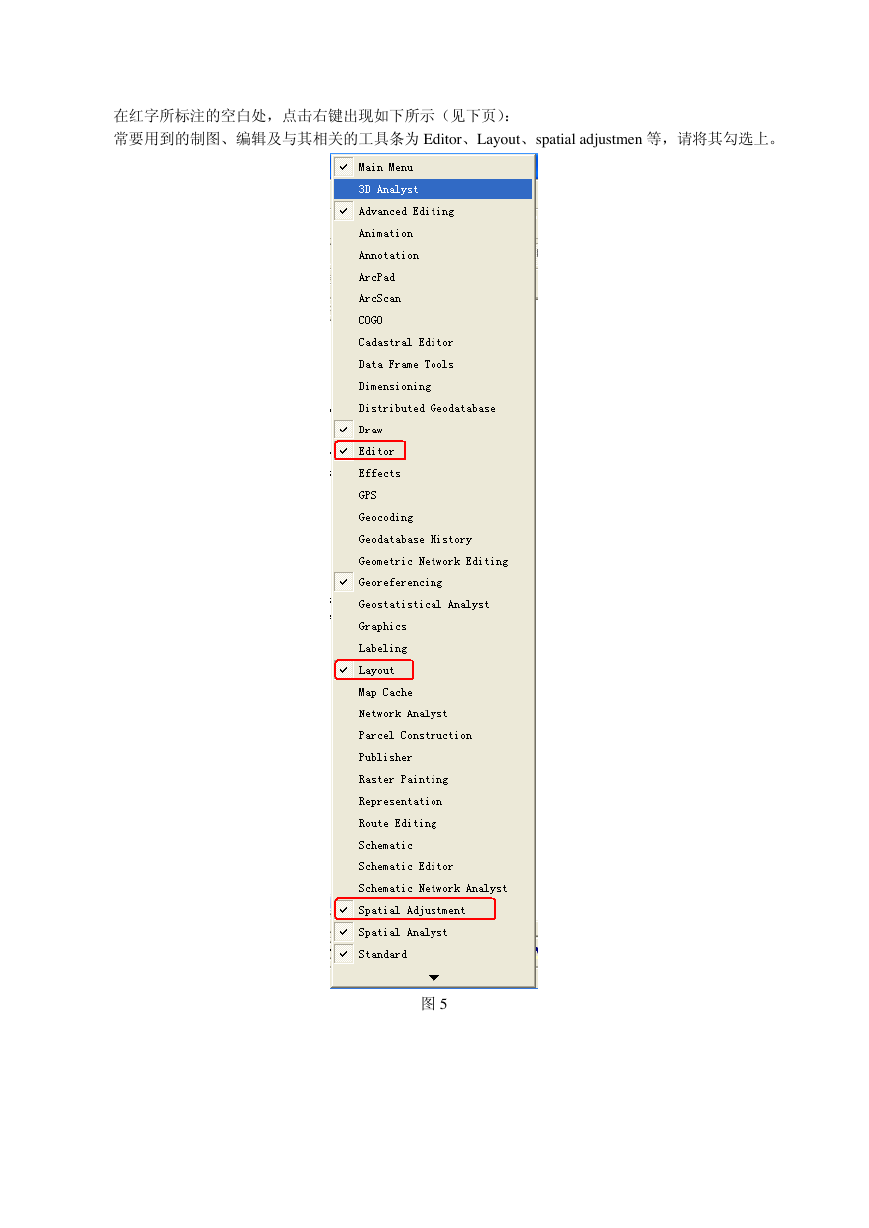

在红字所标注的空白处，点击右键出现如下所示（见下页）：常要用到的制图、编辑及与其相关的工具条为 Editor、Layout、spatial adjustmen 等，请将其勾选上。图 5

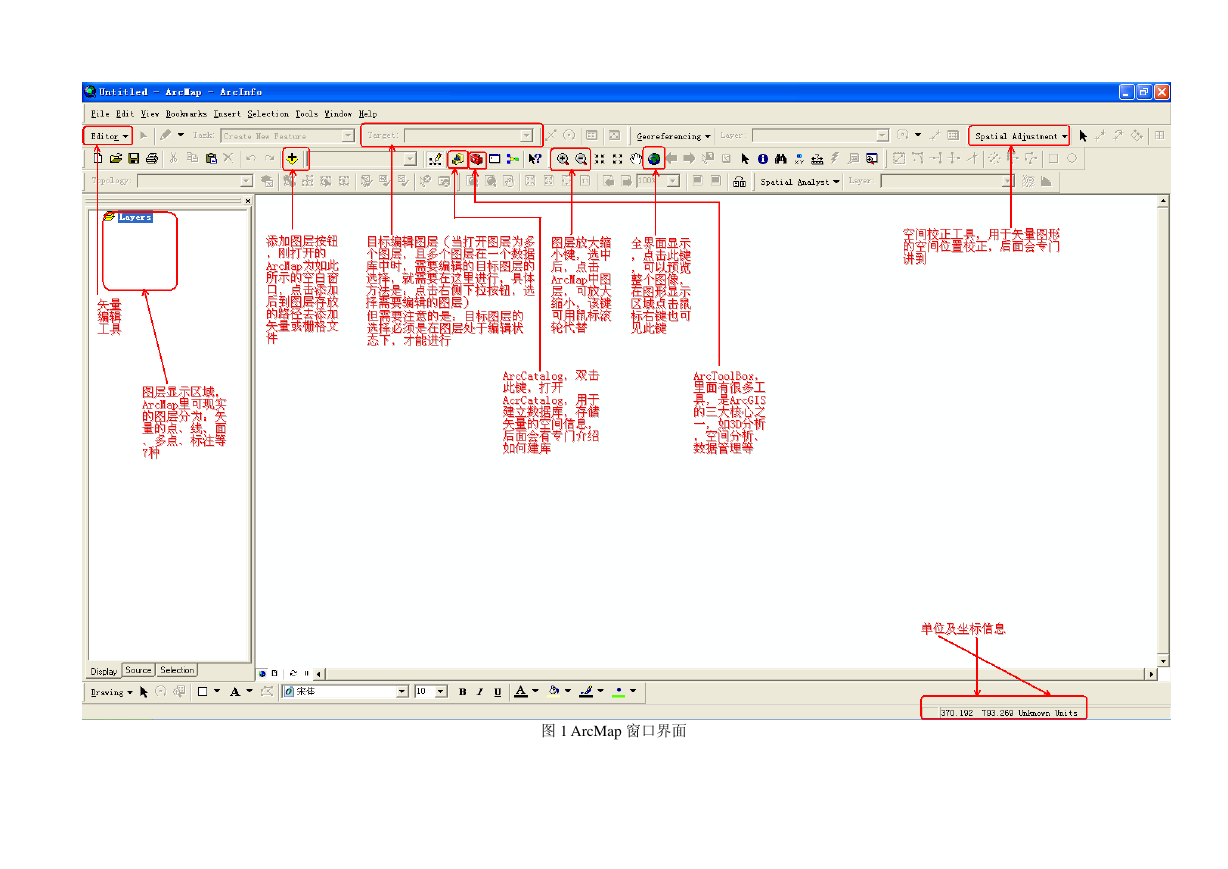

图 1 ArcMap 窗口界面

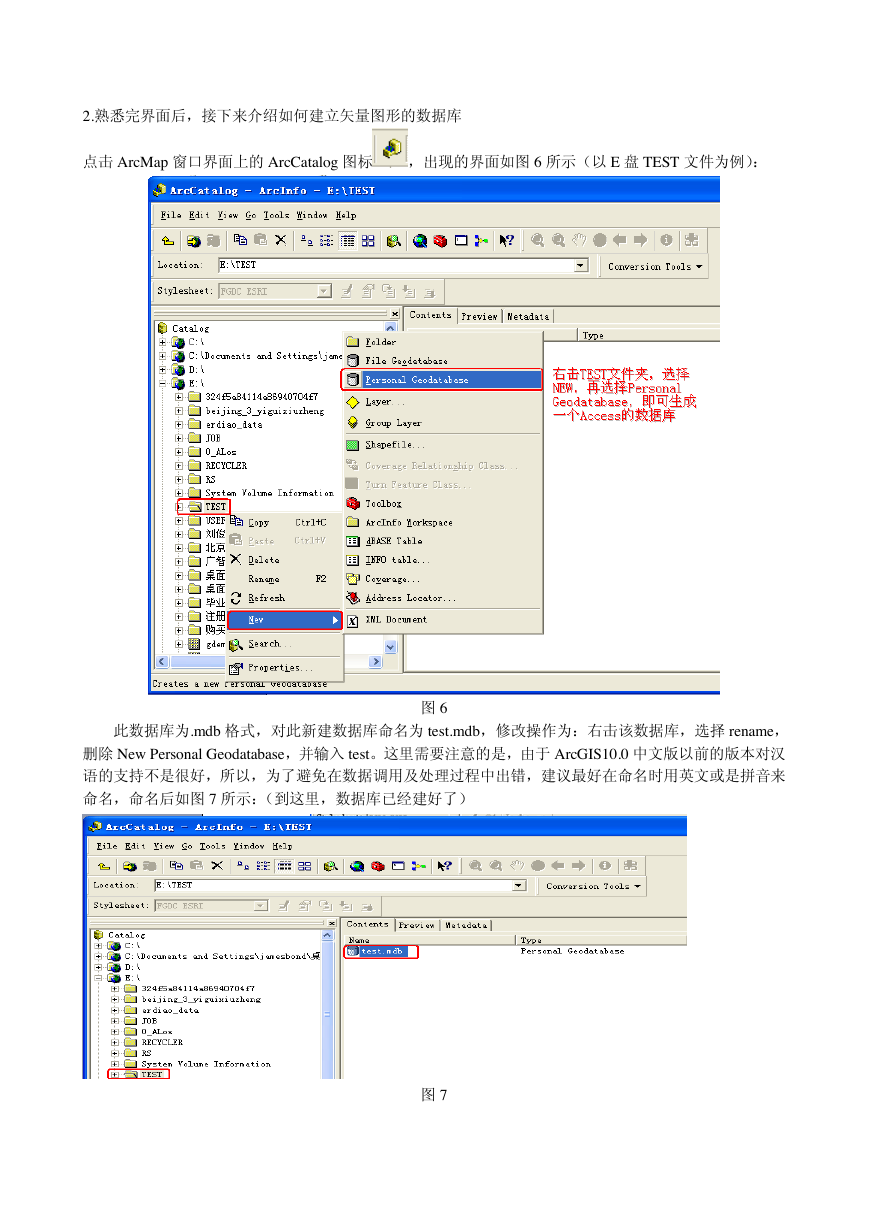

2.熟悉完界面后，接下来介绍如何建立矢量图形的数据库点击 ArcMap 窗口界面上的 ArcCatalog 图标，出现的界面如图 6 所示（以 E 盘 TEST 文件为例）：图 6 此数据库为.mdb 格式，对此新建数据库命名为 test.mdb，修改操作为：右击该数据库，选择 rename，删除 New Personal Geodatabase，并输入 test。这里需要注意的是，由于 ArcGIS10.0 中文版以前的版本对汉语的支持不是很好，所以，为了避免在数据调用及处理过程中出错，建议最好在命名时用英文或是拼音来命名，命名后如图 7 所示：（到这里，数据库已经建好了）图 7

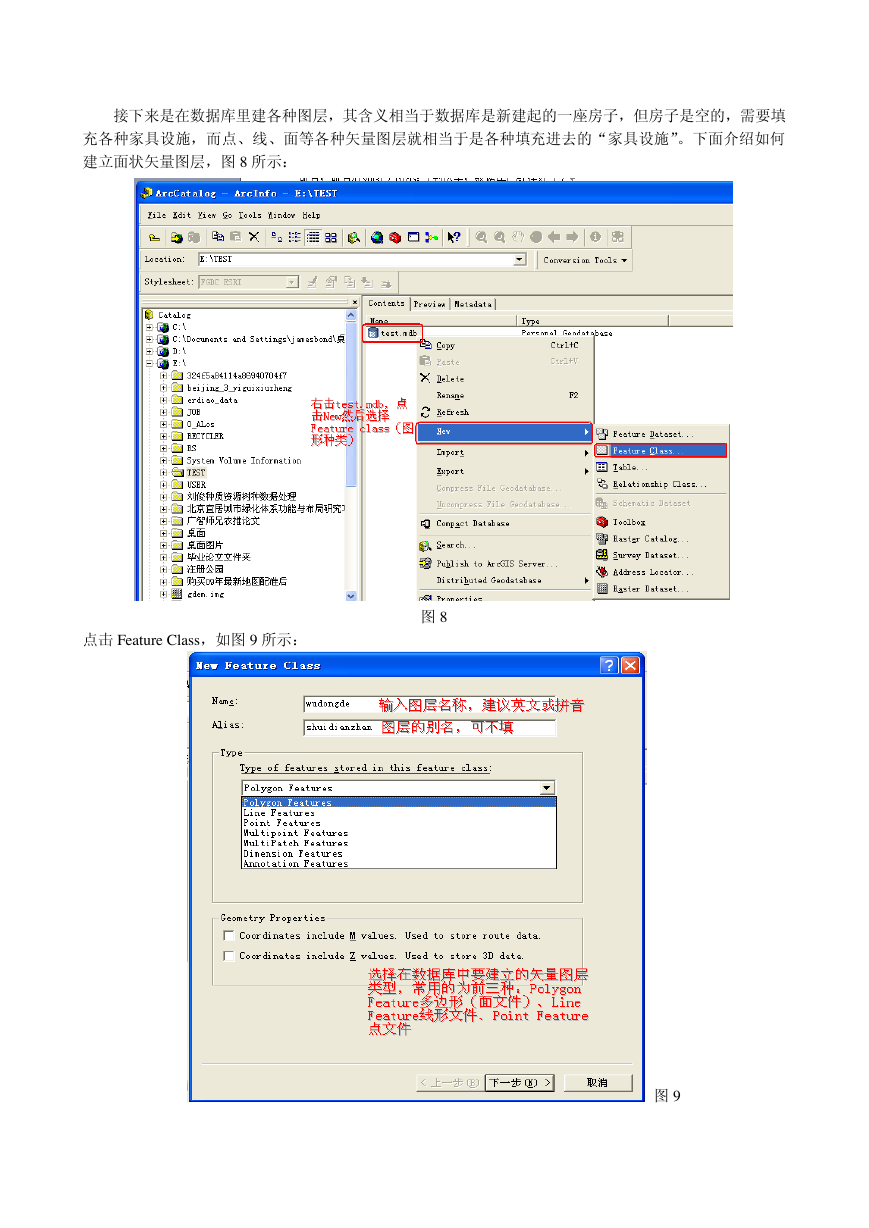

接下来是在数据库里建各种图层，其含义相当于数据库是新建起的一座房子，但房子是空的，需要填充各种家具设施，而点、线、面等各种矢量图层就相当于是各种填充进去的“家具设施”。下面介绍如何建立面状矢量图层，图 8 所示：点击 Feature Class，如图 9 所示：图 8 图 9

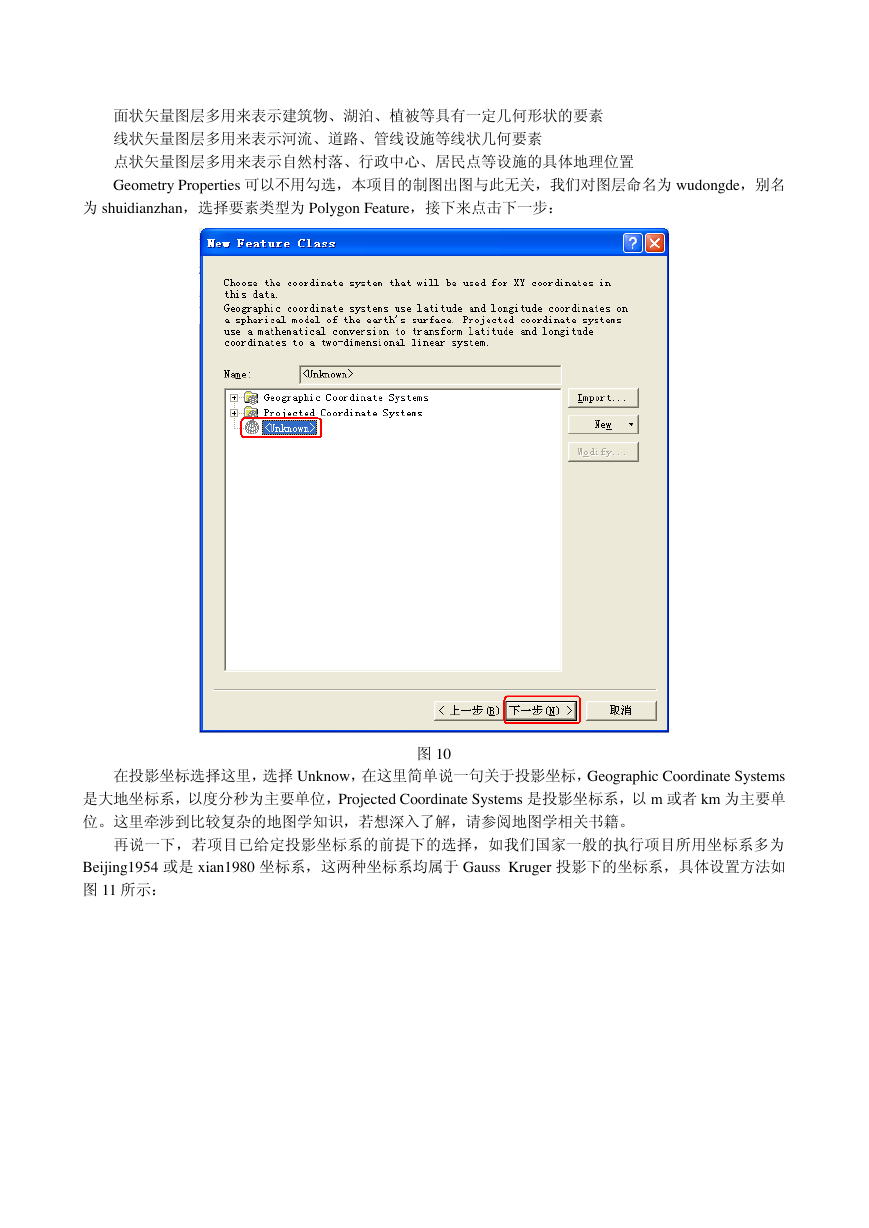

面状矢量图层多用来表示建筑物、湖泊、植被等具有一定几何形状的要素线状矢量图层多用来表示河流、道路、管线设施等线状几何要素点状矢量图层多用来表示自然村落、行政中心、居民点等设施的具体地理位置 Geometry Properties 可以不用勾选，本项目的制图出图与此无关，我们对图层命名为 wudongde，别名为 shuidianzhan，选择要素类型为 Polygon Feature，接下来点击下一步：图 10 在投影坐标选择这里，选择 Unknow，在这里简单说一句关于投影坐标，Geographic Coordinate Systems 是大地坐标系，以度分秒为主要单位，Projected Coordinate Systems 是投影坐标系，以 m 或者 km 为主要单位。这里牵涉到比较复杂的地图学知识，若想深入了解，请参阅地图学相关书籍。再说一下，若项目已给定投影坐标系的前提下的选择，如我们国家一般的执行项目所用坐标系多为 Beijing1954 或是 xian1980 坐标系，这两种坐标系均属于 Gauss Kruger 投影下的坐标系，具体设置方法如图 11 所示：

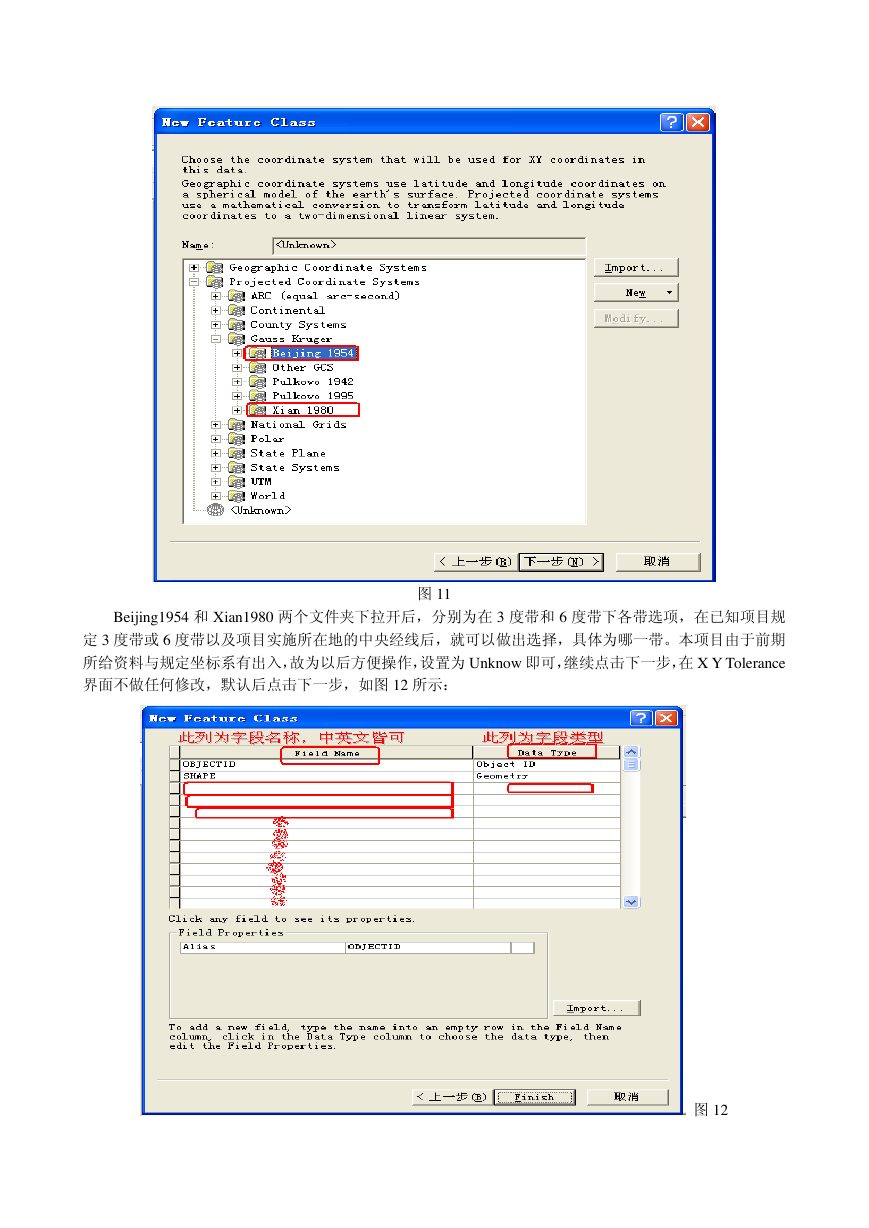

图 11 Beijing1954 和 Xian1980 两个文件夹下拉开后，分别为在 3 度带和 6 度带下各带选项，在已知项目规定 3 度带或 6 度带以及项目实施所在地的中央经线后，就可以做出选择，具体为哪一带。本项目由于前期所给资料与规定坐标系有出入，故为以后方便操作，设置为 Unknow 即可，继续点击下一步，在 X Y Tolerance 界面不做任何修改，默认后点击下一步，如图 12 所示：图 12

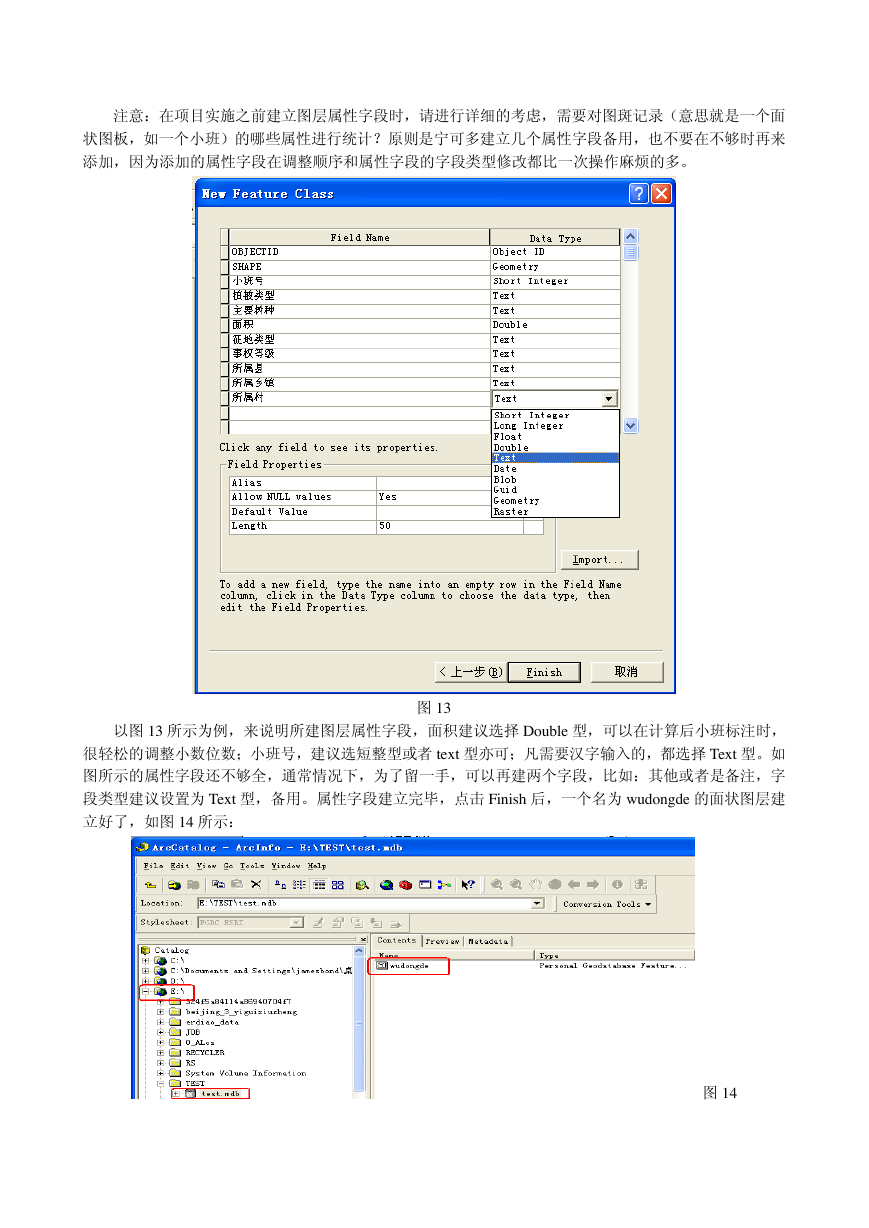

注意：在项目实施之前建立图层属性字段时，请进行详细的考虑，需要对图斑记录（意思就是一个面状图板，如一个小班）的哪些属性进行统计？原则是宁可多建立几个属性字段备用，也不要在不够时再来添加，因为添加的属性字段在调整顺序和属性字段的字段类型修改都比一次操作麻烦的多。图 13 以图 13 所示为例，来说明所建图层属性字段，面积建议选择 Double 型，可以在计算后小班标注时，很轻松的调整小数位数；小班号，建议选短整型或者 text 型亦可；凡需要汉字输入的，都选择 Text 型。如图所示的属性字段还不够全，通常情况下，为了留一手，可以再建两个字段，比如：其他或者是备注，字段类型建议设置为 Text 型，备用。属性字段建立完毕，点击 Finish 后，一个名为 wudongde 的面状图层建立好了，如图 14 所示：图 14
