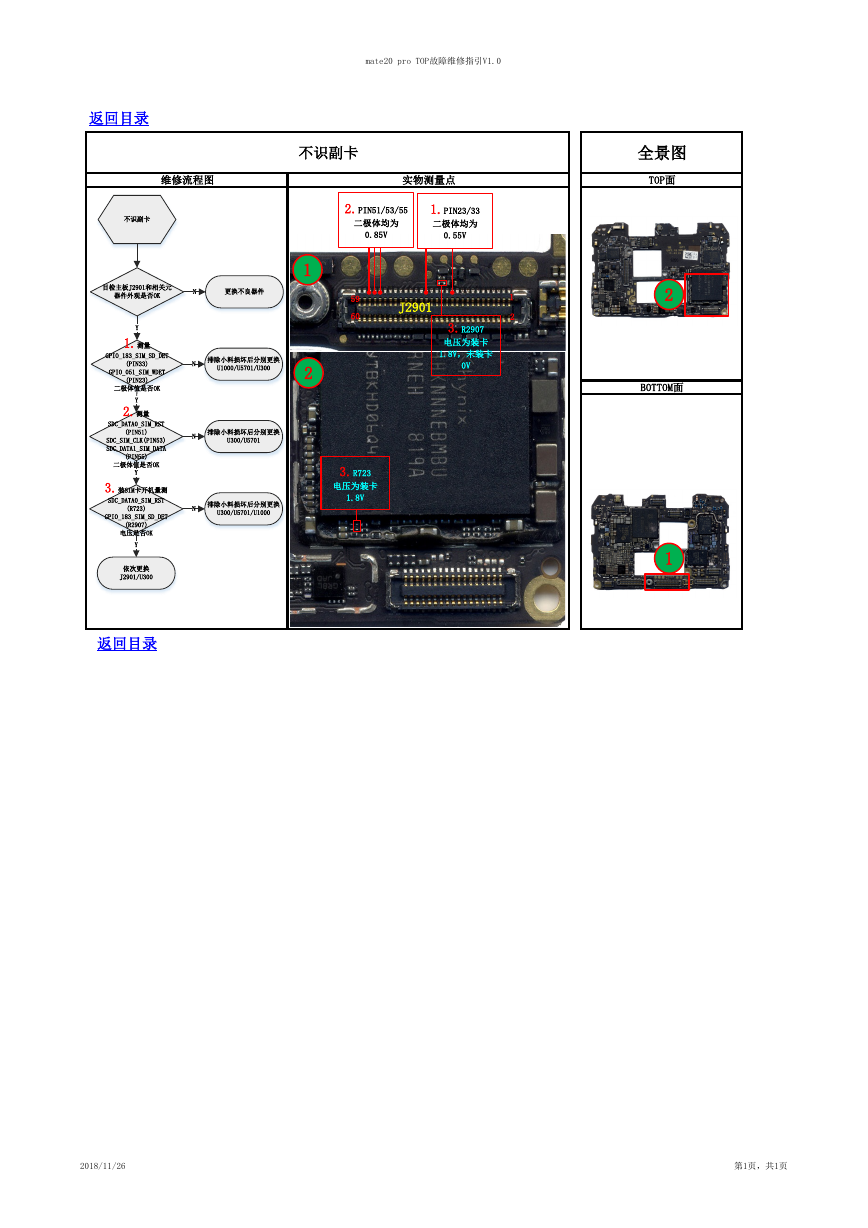

mate20 pro TOP故障维修指引V1.0 不识副卡 维修流程图 实物测量点 2.PIN51/53/55 二极体均为 0.85V 1.PIN23/33 二极体均为 0.55V 59 60 J2901 1 2 3.R2907 电压为装卡 1.8V，未装卡 0V 1 2 3.R723 电压为装卡 1.8V 返回目录 不识副卡 目检主板J2901和相关元 器件外观是否OK N 更换不良器件 N N N 排除小料损坏后分别更换 U1000/U5701/U300 排除小料损坏后分别更换 U300/U5701 排除小料损坏后分别更换 U300/U5701/U1000 Y 1.测量 GPIO_183_SIM_SD_DET (PIN33) GPIO_051_SIM_WDET (PIN23) 二极体值是否OK Y 2.测量 SDC_DATA0_SIM_RST (PIN51) SDC_SIM_CLK(PIN53) SDC_DATA1_SIM_DATA (PIN55) 二极体值是否OK Y 3.装SIM卡开机量测 SDC_DATA0_SIM_RST (R723) GPIO_183_SIM_SD_DET (R2907) 电压是否OK Y 依次更换 J2901/U300 返回目录 全景图 TOP面 2 BOTTOM面 1 2018/11/26 第1页，共1页
