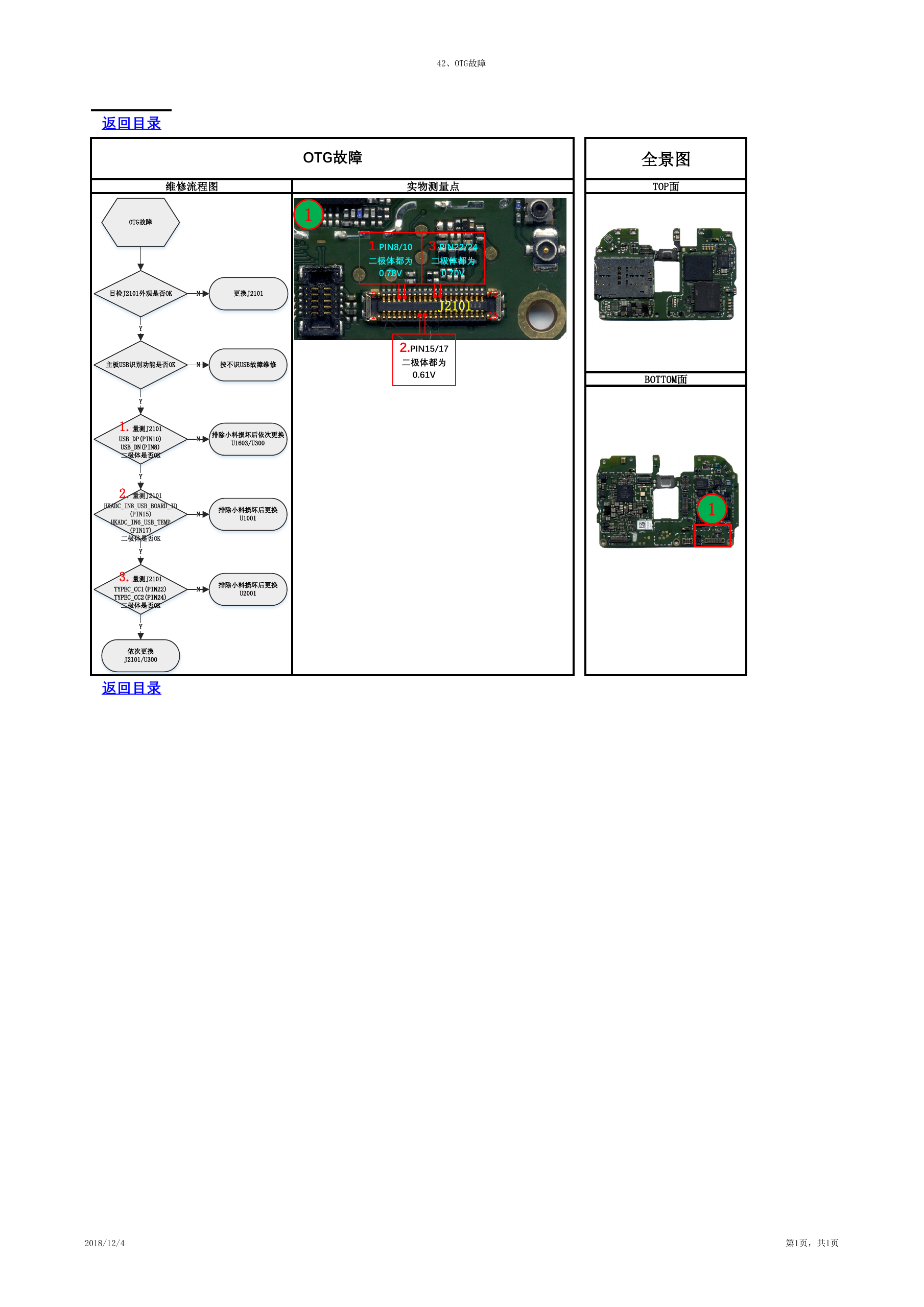

42、OTG故障 返回目录 OTG故障 维修流程图 实物测量点 OTG故障 1 全景图 TOP面 1.PIN8/10 二极体都为 0.78V 3.PIN22/24 二极体都为 0.70V 2 1 J2101 40 39 2.PIN15/17 二极体都为 0.61V BOTTOM面 1 目检J2101外观是否OK N 更换J2101 Y 主板USB识别功能是否OK N 按不识USB故障维修 N N N 排除小料损坏后依次更换 U1603/U300 排除小料损坏后更换 U1001 排除小料损坏后更换 U2001 Y 1.量测J2101 USB_DP(PIN10) USB_DN(PIN8) 二极体是否OK Y 2.量测J2101 HKADC_IN8_USB_BOARD_ID (PIN15) HKADC_IN6_USB_TEMP (PIN17) 二极体是否OK Y 3.量测J2101 TYPEC_CC1(PIN22) TYPEC_CC2(PIN24) 二极体是否OK Y 依次更换 J2101/U300 返回目录 2018/12/4 第1页，共1页
