2015 年浙江农林大学设计图学考研真题一、已知ABCDE共面，完成五边形的水平投影。（15分）二、已知主视图和左视图，求画俯视图。（20分）三、已知组合体的主视图和俯视图，补画左视图。（15分）

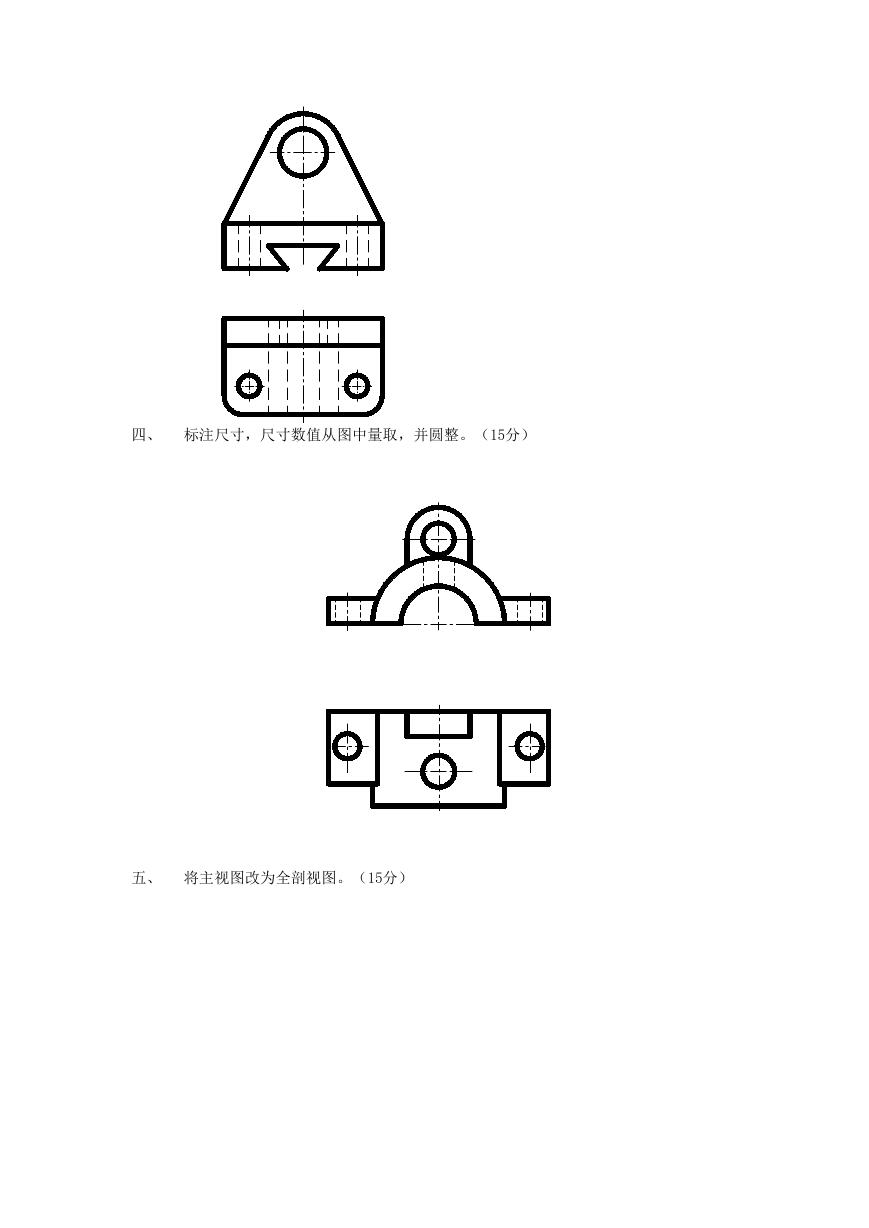

四、标注尺寸，尺寸数值从图中量取，并圆整。（15分）五、将主视图改为全剖视图。（15分）

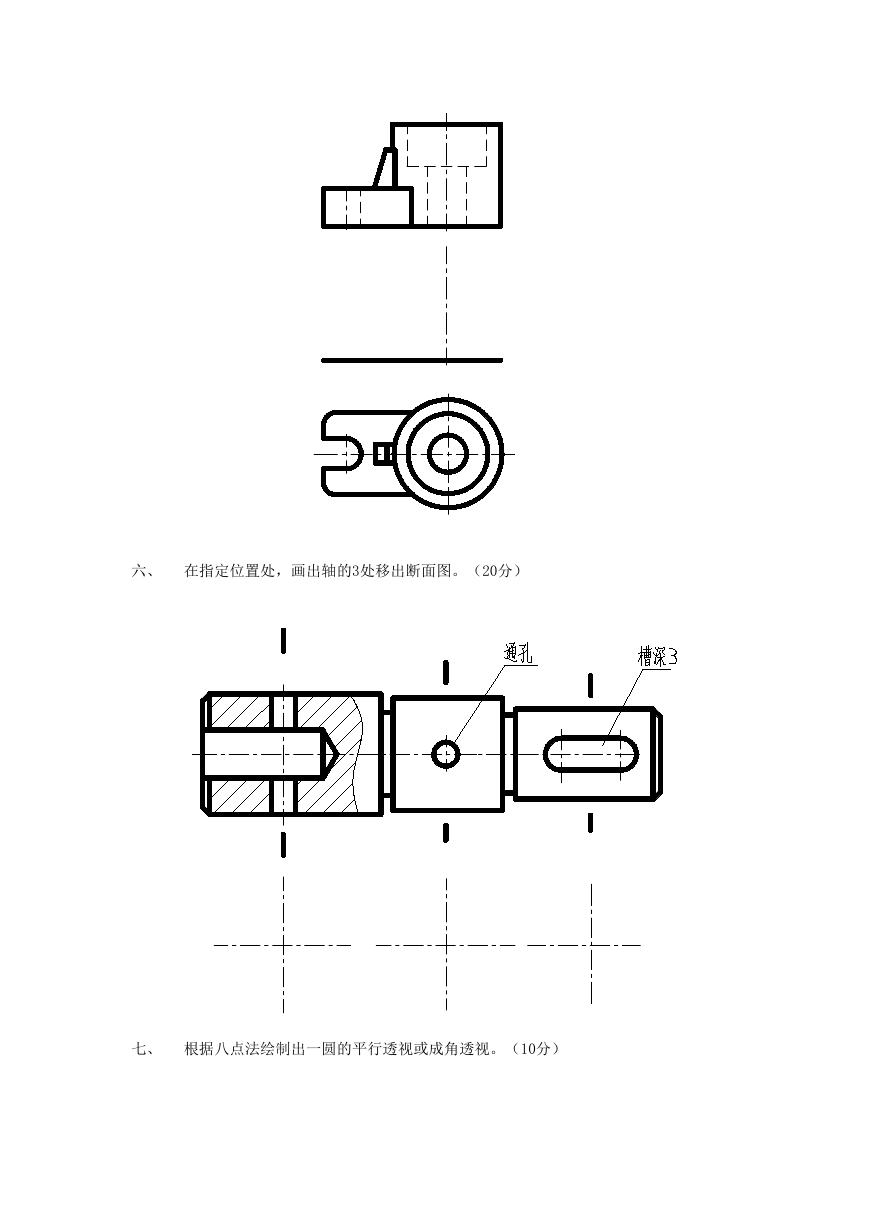

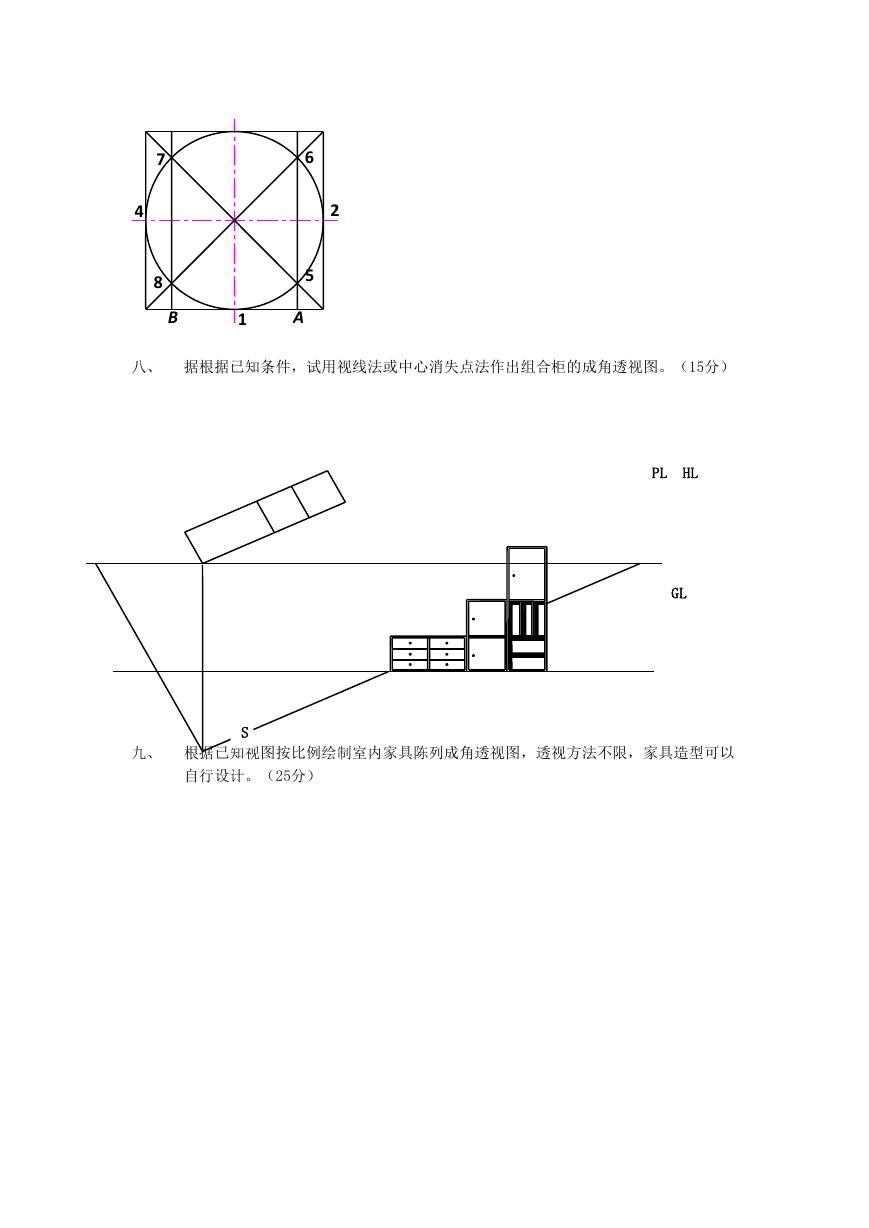

六、在指定位置处，画出轴的3处移出断面图。（20分）七、根据八点法绘制出一圆的平行透视或成角透视。（10分）

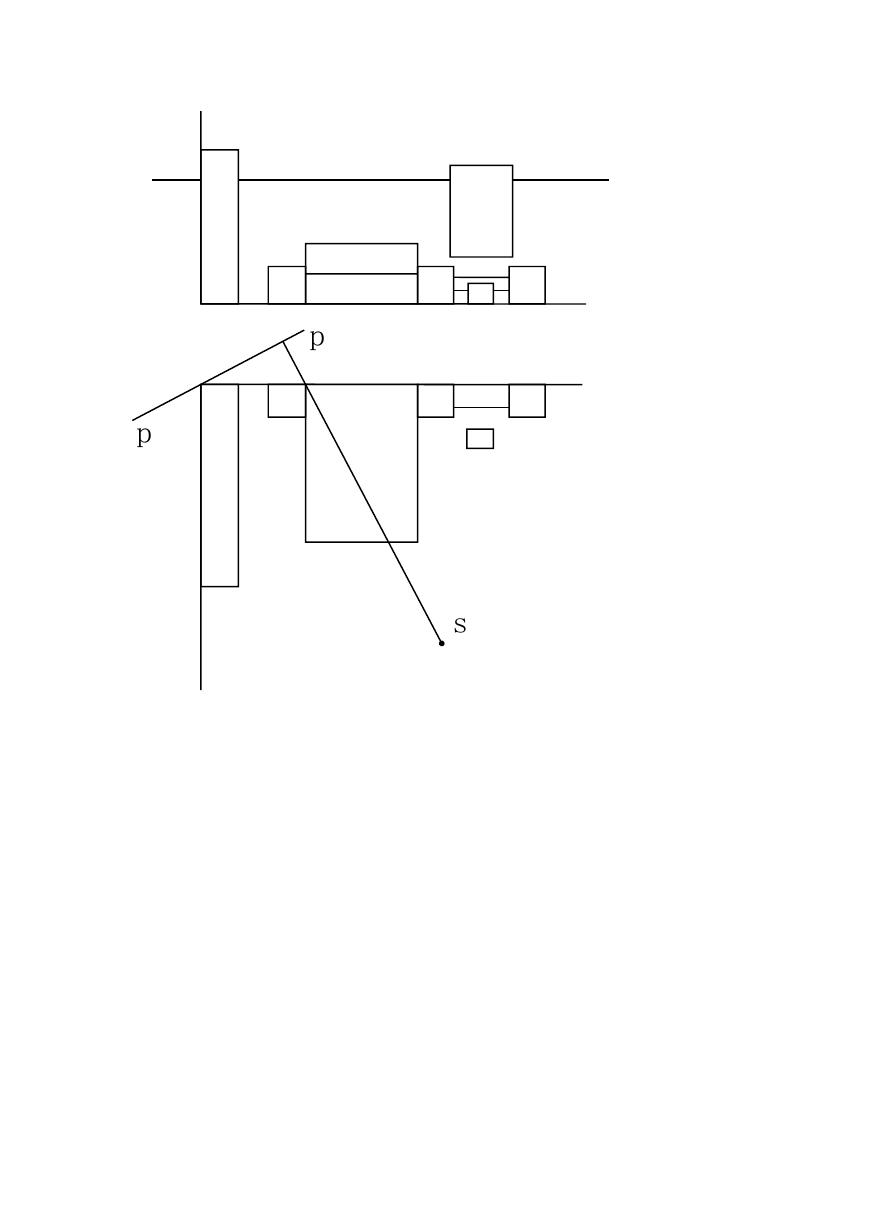

7 4 8 B 2 6 5 1 A 八、据根据已知条件，试用视线法或中心消失点法作出组合柜的成角透视图。（15分） PL HL GL S 九、根据已知视图按比例绘制室内家具陈列成角透视图，透视方法不限，家具造型可以自行设计。（25分）

p p s
